Tek Etkili ve Çift Etkili Silindirler Arasındaki Fark Nedir?

Endüstriyel hidrolik dünyasında, tek etkili ve çift etkili silindir arasındaki seçim, bir mühendisin vermesi gereken ilk kararlardan biridir. Silindirin performansını, maliyetini, bakım gereksinimlerini, uygulamaya uygunluğunu etkileyen bir karardır. Hidrolik Kaldırma Silindiri, hidrolik basıncı doğrusal kuvvete ve harekete dönüştüren bir cihazdır. Tek etkili ve çift etkili tasarımlar arasındaki fark, hidrolik sıvının pistona nasıl uygulandığında yatmaktadır. Tek etkili bir silindirde, akışkan pistonun yalnızca bir tarafına uygulanır ve geri dönüş stroku, yerçekimi veya yay gibi bir dış kuvvet tarafından çalıştırılır. Çift etkili silindirlerde sıvı her iki tarafa da uygulanarak silindirin her iki yönde de kuvvet üretmesi sağlanır. Bu temel farkın, silindirin nasıl kullanıldığı ve neyi başarabileceği konusunda derin etkileri vardır.

Bu makale, tek etkili ve çift etkili Hidrolik Kaldırma Silindirlerinin sistematik bir teknik karşılaştırmasını sağlayacaktır. Her türün tasarım farklılıklarını, çalışma prensiplerini, avantajlarını ve sınırlamalarını ve her birinin en uygun olduğu uygulamaları inceleyeceğiz. Ayrıca ürünlerimiz için ayrıntılı özellikler de sunacağız.Hidrolik Kaldırma SilindiriHem tek etkili hem de çift etkili modeller dahil olmak üzere Raydafon Technology Group Co., Limited'deki fabrikamızdan ürünler. İster yeni bir hidrolik sistem tasarlıyor olun, ister mevcut sistemi yükseltiyor olun, ister yalnızca teknolojiyi anlamaya çalışıyor olun, bu kılavuz bilinçli bir karar vermeniz için ihtiyaç duyduğunuz teknik temeli sağlayacaktır.

İçindekiler

• 1. Tek Etkili Hidrolik Silindir Nedir?
• 2. Çift Etkili Hidrolik Silindir Nedir?
• 3. İç Tasarımlar Nasıl Karşılaştırılır?
• 4. Performans Farkları Nelerdir?
• 5. Uygulamanız İçin Doğru Türü Nasıl Seçersiniz?
• 6. Hidrolik Kaldırma Silindirlerimizin Temel Özellikleri Nelerdir?
• 7. Sıkça Sorulan Sorular (SSS)
• 8. Sonuç

1. Tek Etkili Hidrolik Silindir Nedir?

Tek etkili hidrolik silindir, yalnızca tek yönde kuvvet üretmek için hidrolik basıncı kullanan bir Hidrolik Kaldırma Silindiridir. Hidrolik sıvı, çubuğu uzatmak için pistonun bir tarafına (tipik olarak alt veya kapak tarafına) uygulanır. Geri dönüş stroku hidrolik basınçla desteklenmez. Bunun yerine dış bir güce dayanır. Bu dış kuvvet yerçekimi, yay veya yükün ağırlığı olabilir. Çoğu tek etkili silindirde, hidrolik basınç serbest bırakıldığında pistonu geri çekilmiş konumuna geri itmek için silindirin içine bir geri dönüş yayı yerleştirilmiştir. Diğer tasarımlarda yükün ağırlığı geri dönüş kuvvetini sağlar. Tek etkili silindirlerin yapısı çift etkili silindirlere göre daha basittir çünkü yalnızca bir akışkan portuna ve bir conta setine ihtiyaç duyarlar.

Tek etkili silindirler, dönüş strokunun hidrolik kuvvet gerektirmediği uygulamalarda yaygın olarak kullanılır. Örneğin bir damperli kamyonda yatağı kaldıran hidrolik silindir tek etkili bir silindirdir. Hidrolik basınç yatağı kaldırır ve basınç bırakıldığında yer çekimi yatağı alçaltılmış konuma geri getirir. Bir araba krikosunda, hidrolik silindir arabayı kaldırır ve bir tahliye valfi, arabanın yer çekimiyle alçalmasını sağlar. Bir hidrolik preste, presleme kuvvetini uygulayan silindir genellikle tek etkili olup, geri dönüş stroku bir yay veya ayrı bir geri dönüş silindiri tarafından çalıştırılır. Aşağıdaki tablo, tek etkili Hidrolik Kaldırma Silindirinin temel özelliklerini özetlemektedir.

Raydafon'da fabrikamız çeşitli uygulamalara yönelik tek etkili Hidrolik Kaldırma Silindirleri üretmektedir. 100 mm'den 2.000 mm'ye kadar strok uzunluklarına ve 500 tona kadar itme kapasitesine sahip modeller sunuyoruz. Mühendislik ekibimiz, özel uygulamanız için doğru silindirin seçiminde yardımcı olabilir.

2. Çift Etkili Hidrolik Silindir Nedir?

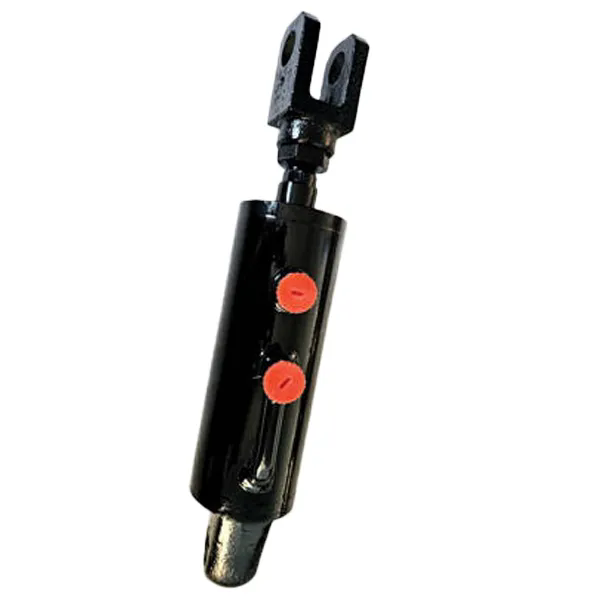

Çift etkili hidrolik silindir, her iki yönde de kuvvet oluşturmak için hidrolik basıncı kullanan bir Hidrolik Kaldırma Silindiridir. Hidrolik sıvı pistonun her iki tarafına dönüşümlü olarak uygulanır. Kapak tarafına sıvı uygulandığında çubuk uzar. Çubuk tarafına sıvı uygulandığında çubuk geri çekilir. Bu, silindirin her iki yönde de iş yapmasına olanak tanır. Çift etkili silindirler, tek etkili silindirlerden daha karmaşıktır çünkü iki akışkan portu ve iki set conta gerektirirler. Ancak daha fazla kontrol ve çok yönlülük sunarlar. İnşaat ekipmanları, imalat makineleri ve havacılık sistemleri gibi hem uzatma hem de geri çekmenin pozitif kontrolünü gerektiren uygulamalar için standart seçimdirler.

Her iki yönde de kuvvet üretebilme yeteneği önemli bir avantajdır. Bir ekskavatörde bom, kol ve kepçe silindirlerinin tümü çift etkilidir. Kovayı tam olarak kontrol edebilmek için eşit kuvvetle itip çekebilmeleri gerekir. Bir hidrolik preste, çift etkili bir silindir, hem presleme hem de geri dönüş vuruşlarında kuvvet uygulayarak daha hızlı çevrim sürelerine olanak tanır. Direksiyon sisteminde çift etkili bir silindir, tekerlekleri her iki yönde de döndürebilir. Aşağıdaki tablo, çift etkili bir Hidrolik Kaldırma Silindirinin temel özelliklerini özetlemektedir.

Fabrikamızda zorlu uygulamalara yönelik çift etkili Hidrolik Kaldırma Silindirleri üretmekteyiz. 100 mm'den 8.000 mm'ye kadar strok uzunluklarına ve 2.000 tona kadar itme kapasitesine sahip modeller sunuyoruz. Mühendislik ekibimiz, özel uygulamanız için doğru silindirin seçiminde yardımcı olabilir.

3. İç Tasarımlar Nasıl Karşılaştırılır?

Hidrolik Kaldırma Silindirinin iç tasarımı performansını, verimliliğini ve bakım gereksinimlerini belirler. Tek etkili ve çift etkili silindirler arasındaki temel farklar, akışkan portlarının sayısı, conta sayısı ve piston ve çubuğun tasarımındadır. Tek etkili bir silindirde, tipik olarak kapak ucunda bulunan bir akışkan portu vardır. Piston, basınçlı sıvıyı basınçsız taraftan ayıran tek bir contaya sahiptir. Çubuk, bir çubuk contasına ve bir silici contaya sahip olan çubuk ucu kapağı boyunca uzanır. Çift etkili bir silindirde, her iki uçta birer tane olmak üzere iki akışkan portu vardır. Pistonun, iki sıvı bölmesini ayırmak için her iki tarafta birer tane olmak üzere iki contası vardır. Çubuk ucu kapağında bir çubuk contası ve bir silici conta bulunur ve kapak ucunda, strok sonunda pistonu yavaşlatmak için bir yastıklama cihazı bulunabilir.

Aşağıdaki tablo, tek etkili ve çift etkili Hidrolik Kaldırma Silindirlerinin iç tasarım özelliklerinin ayrıntılı bir karşılaştırmasını sunmaktadır.

Şu tarihte:Raydafon Technology Group Co., LimitedFabrikamız hem tek etkili hem de çift etkili Hidrolik Kaldırma Silindirlerini en yüksek kalite ve güvenilirlik standartlarında üretmektedir. Ürettiğimiz her silindirin güvenilir performans ve uzun hizmet ömrü sunmasını sağlamak için yüksek kaliteli malzemeler, hassas işleme ve sıkı testler kullanıyoruz. Mühendislik ekibimiz, özel uygulamanız için doğru tasarımın seçiminde yardımcı olabilir.

4. Performans Farkları Nelerdir?

Tek etkili ve çift etkili Hidrolik Kaldırma Silindirleri arasındaki performans farklılıkları önemlidir ve sistem tasarımı üzerinde önemli etkileri vardır. En belirgin fark kuvvet yeteneğidir. Çift etkili silindir her iki yönde de kuvvet üretebilirken, tek etkili silindir yalnızca tek yönde kuvvet üretebilir. Bu, çift etkili bir silindirin hem uzatma hem de geri çekme stroklarında iş yapabileceği, tek etkili bir silindirin ise yalnızca tek strokta iş yapabileceği anlamına gelir. Bir diğer önemli fark ise çalışma hızıdır. Çift etkili bir silindirde geri çekilme hızı, hidrolik sıvının pistonun çubuk tarafına akış hızıyla belirlenir. Çubuk tarafı alanı kapak tarafı alanından daha küçük olduğundan, aynı akış hızı için geri çekme hızı uzatma hızından daha hızlıdır. Tek etkili bir silindirde geri çekilme hızı, dış kuvvet ve silindirden çıkan sıvının akış hızı tarafından belirlenir.

Aşağıdaki tablo, tek etkili ve çift etkili Hidrolik Kaldırma Silindirlerinin temel performans parametrelerini karşılaştırmaktadır.

Fabrikamızda, belirli uygulamalara yönelik performansı optimize etmek amacıyla Hidrolik Kaldırma Silindirlerimizi tasarlıyoruz. Tek etkili silindirler için güvenilir geri dönüş operasyonu sağlamaya ve yapışma veya sıkışma riskini en aza indirmeye odaklanıyoruz. Çift etkili silindirler için, her iki strokun hassas kontrolünü sağlamaya ve basınç düşüşünü en aza indirmeye odaklanıyoruz. Mühendislik ekibimiz uygulamanız için doğru tipin seçiminde yardımcı olabilir ve ayrıntılı performans hesaplamaları sağlayabilir.

5. Uygulamanız İçin Doğru Türü Nasıl Seçersiniz?

Bir uygulama için doğru tipte Hidrolik Kaldırma Silindirinin seçilmesi, işlevsel gereksinimlerin, çalışma ortamının ve maliyet kısıtlamalarının dikkatli bir şekilde analiz edilmesini gerektirir. İlk soru, uygulamanın bir yönde mi yoksa her iki yönde de kuvvet gerektirip gerektirmediğidir. Geri dönüş stroku hidrolik kuvvet gerektirmiyorsa (örneğin, yük yer çekimiyle geri dönebiliyorsa), tek etkili silindir daha basit ve daha ekonomik bir seçimdir. Geri dönüş stroku hidrolik kuvvet gerektiriyorsa (örneğin, yükün geri çekilmesi gerekiyorsa veya geri dönüş stroku kontrol ediliyorsa) çift etkili bir silindir gerekir. İkinci soru, uygulamanın her iki vuruşun da hassas kontrolünü gerektirip gerektirmediğidir. Geri dönüş strokunun konumlandırma veya hız açısından kontrol edilmesi gerekiyorsa, çift etkili bir silindir gereklidir. Üçüncü soru ise uygulamanın alan ve ağırlık kısıtlaması olup olmadığıdır. Tek etkili silindirler genellikle aynı itme kapasitesine sahip çift etkili silindirlerden daha kompakt ve daha hafiftir. Dördüncü soru ise uygulamanın maliyet kısıtlaması olup olmadığıdır. Tek etkili silindirlerin satın alınması ve bakımı daha ucuzdur.

Aşağıdaki tablo, ortak uygulama gereksinimlerine göre tek etkili ve çift etkili Hidrolik Kaldırma Silindirleri arasında seçim yapmak için bir karar matrisi sağlar.

Raydafon Technology Group Co., Limited olarak, müşterilerin uygulamaları için doğru Hidrolik Kaldırma Silindirini seçmelerine yardımcı olma konusunda geniş deneyime sahibiz. Mühendislik ekibimiz, ihtiyaçlarınıza en uygun silindiri seçmenizi sağlamak için ayrıntılı teknik danışmanlık ve performans hesaplamaları sağlayabilir.

6. Hidrolik Kaldırma Silindirlerimizin Temel Özellikleri Nelerdir?

Aşağıdaki tabloda tek etkili ve çift etkili Hidrolik Kaldırma Silindiri serimiz için temel teknik özellikler verilmektedir. Bu silindirler çok çeşitli endüstriyel uygulamalar için tasarlanmıştır ve farklı gereksinimleri karşılayacak çeşitli boyut ve konfigürasyonlarda mevcuttur. Fabrikamız ayrıca belirli proje gereksinimlerini karşılamak için özel silindirler de üretebilmektedir.

Fabrikamızda ürettiğimiz her Hidrolik Kaldırma Silindirinin güvenilir performans ve uzun hizmet ömrü sunmasını sağlamak için yüksek kaliteli malzemeler, hassas işleme ve sıkı testler kullanıyoruz. Mühendislik ekibimiz seçim sürecine yardımcı olmak ve ayrıntılı teknik destek sağlamak için hazırdır.

7. Sıkça Sorulan Sorular (SSS)

Soru 1: Tek etkili ve çift etkili hidrolik silindir arasındaki temel fark nedir?

Cevap: Temel fark, tek etkili bir silindirin yalnızca bir yönde kuvvet oluşturmak için hidrolik basınç kullanması, çift etkili bir silindirin ise her iki yönde kuvvet oluşturmak için hidrolik basınç kullanmasıdır. Tek etkili bir silindirde geri dönüş stroku, yerçekimi veya yay gibi bir dış kuvvet tarafından çalıştırılır. Çift etkili bir silindirde geri dönüş stroku, pistonun karşı tarafına uygulanan hidrolik basınçla sağlanır.

Soru 2: Hangi tip silindir daha verimlidir?

Cevap: Çift etkili bir silindir genellikle daha verimlidir çünkü hem uzatma hem de geri çekme stroku için hidrolik basınç kullanır, hassas kontrol ve daha hızlı çevrim süreleri sağlar. Tek etkili bir silindir daha az verimlidir çünkü dönüş stroku kontrol edilemeyen veya enerji israfına yol açabilen dış kuvvetlere bağlıdır.

Soru 3: Kontrollü geri dönüş stroku gerektiren uygulamalarda tek etkili silindir kullanılabilir mi?

Cevap: Hayır, tek etkili bir silindir kontrollü bir geri dönüş stroku sağlayamaz çünkü geri dönüş kuvveti yer çekimi veya yay gibi bir dış kuvvet tarafından sağlanır. Uygulama dönüş strokunun hassas kontrolünü gerektiriyorsa çift etkili bir silindir gereklidir.

Soru 4: Tek etkili silindirlerin tipik uygulamaları nelerdir?

Cevap: Tek etkili silindirler genellikle geri dönüş strokunun hidrolik kuvvet gerektirmediği uygulamalarda kullanılır. Örnekler arasında damperli kamyonlar, hidrolik krikolar ve bazı pres türleri bulunmaktadır. Genellikle çift etkili silindirlerden daha kompakt oldukları için alan ve ağırlığın kısıtlı olduğu uygulamalarda da kullanılırlar.

Soru 5: Çift etkili silindirlerin tipik uygulamaları nelerdir?

Cevap: Çift etkili silindirler her iki yönde de kuvvet ve kontrol gerektiren uygulamalarda kullanılır. Örnekler arasında ekskavatörler, vinçler, direksiyon sistemleri ve hidrolik presler yer alır. İnşaat ekipmanları, imalat makineleri ve otomasyon sistemleri için standart seçimdirler.

8. Sonuç

Tek etkili ve çift etkili Hidrolik Kaldırma Silindiri arasındaki seçim, hidrolik sistemin performansını, maliyetini ve güvenilirliğini etkileyen temel bir karardır. Tek etkili silindirler daha basit, daha kompakt ve daha ucuzdur ancak yalnızca tek yönde kuvvet üretebilirler. Çift etkili silindirler daha karmaşık ve daha pahalıdır ancak hem uzatma hem de geri çekme stroku üzerinde tam kontrol sağlarlar. Doğru seçim, kuvvet gereklilikleri, kontrol ihtiyacı, mevcut alan ve bütçe dahil olmak üzere uygulamanın özel gereksinimlerine bağlıdır. Raydafon Technology Group Co., Limited'de fabrikamız hem tek etkili hem de çift etkili Hidrolik Kaldırma Silindirlerini en yüksek kalite ve güvenilirlik standartlarında üretmektedir. Ürettiğimiz her silindirin güvenilir performans ve uzun hizmet ömrü sunmasını sağlamak için yüksek kaliteli malzemeler, hassas işleme ve sıkı testler kullanıyoruz.

İster yeni bir hidrolik sistem tasarlıyor olun, ister mevcut sistemi yükseltiyor olun, gereksinimlerinizi görüşmek üzere sizi teknik ekibimizle iletişime geçmeye davet ediyoruz. Detaylı ürün özellikleri, performans hesaplamaları ve uygulama desteği sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız, bizi dünya çapında endüstriyel hidrolik alanında güvenilir bir ortak haline getirmiştir.

Bugün Raydafon Technology Group Co., Limited ile iletişime geçinHidrolik Kaldırma Silindiri gereksinimlerinizi tartışmak ve uygulamanız için hangi tipin doğru olduğunu keşfetmek için.
