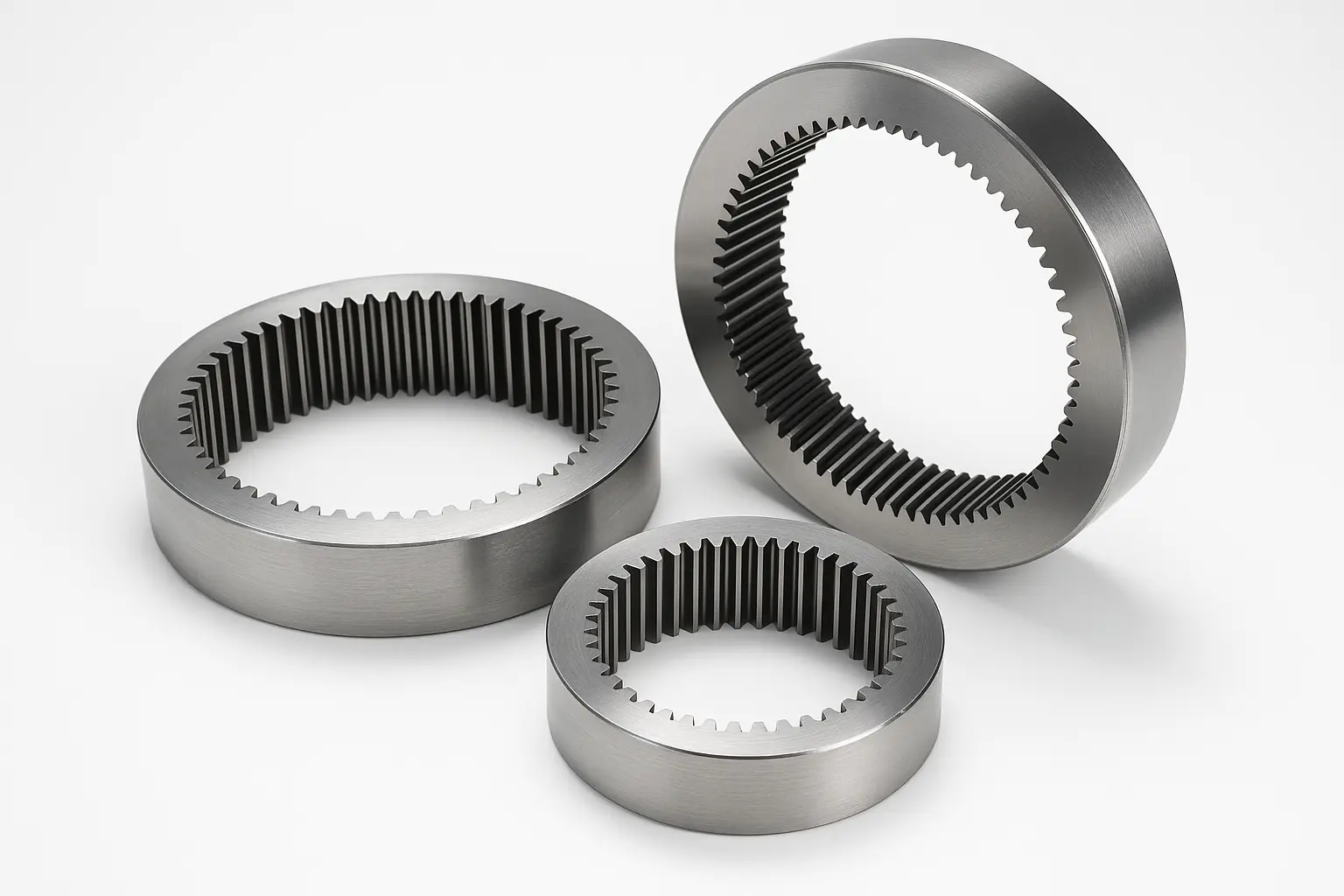

Halka Dişli

RaydafonHalka Dişli serisi, döner yataklarda, rüzgar enerjisi sapma sistemlerinde, mühendislik makinesi döner tablalarında, ağır hizmet aktarım cihazlarında ve diğer alanlarda yaygın olarak kullanılan iç dişli halkaları, bölümlü dişli halkaları, büyük modüllü ağır hizmet dişli halkaları ve diğer türleri içerir. Raydafon, Çin'deki profesyonel bir üretici ve fabrika olarak ilk tercihinizdir!

Diş yüzeyi kaplamasının ve kavrama doğruluğunun endüstri standartlarını karşıladığından emin olmak için temel malzeme olarak yüksek mukavemetli alaşımlı çelik kullanıyoruz ve CNC dişli azdırma, dişli taşlama ve diğer işleme süreçleriyle birlikte kullanıyoruz. Büyük boyutlu Halka Dişli için, yorulma mukavemetini ve aşınma direncini artırmak üzere tam daire karbürleme veya indüksiyonla söndürme işlemi gerçekleştirebilen özel bir ısıl işlem hattıyla donatılmıştır. Tüm ürünler tamamen kendi fabrikalarımızda üretilmekte olup, hatve hatası ve radyal salgı gibi temel parametreler, sorunsuz montajı ve çalışma sırasında anormal gürültü oluşmamasını sağlamak için üç koordinatlı dişli profili ölçüm cihazları ve diğer ekipmanlar tarafından tespit edilmektedir.

Şu anda Raydafon'unHalka Dişliürünler kule vinçlerde, kalkan makinelerinde, otomatik iş istasyonlarında ve diğer ekipmanlarda yaygın olarak kullanılmakta ve Almanya, Brezilya, Hindistan ve diğer ülkelere ihraç edilmektedir. İstikrarlı kalite ve zamanında teslimat ile yurtiçinde ve yurtdışında birçok ekipman üreticisi ile uzun vadeli işbirliği kazandık. İster deneme kurulumu için ister toplu satın alma için küçük bir numune grubuna ihtiyacınız olsun, Raydafon profesyonel hizmetler ve mükemmel ürünlerle projeniz için sağlam destek sağlayabilir. Numuneler veya fiyat teklifleri için bizimle iletişime geçmekten çekinmeyin; teknik ekibimiz çizim gereksinimlerinize göre hızlı yanıt ve seçim önerileri sağlayacaktır.

Halka Dişlinin Boyutu Nasıl Ölçülür?

Çoğu müşteri, Ring Gear'ı (dişli halkası) değiştirirken veya özelleştirirken ölçüme nereden başlayacağını çoğu zaman bilmez. Aslında bu çalışma karmaşık değil. Birkaç önemli boyut parametresine hakim olduğunuz sürece, ekipmanın ihtiyaçlarına uyup uymadığını belirleyebilirsiniz.

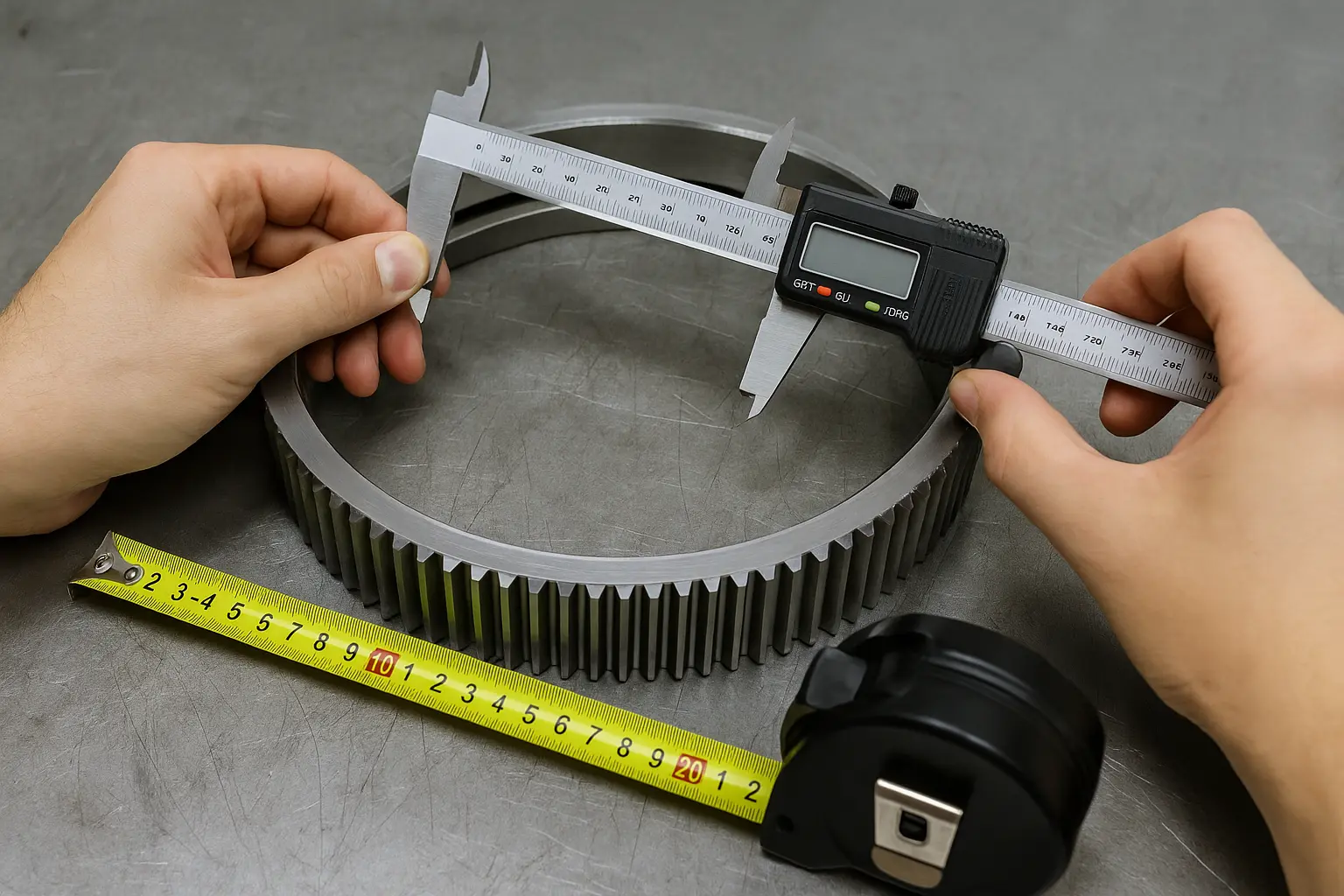

İlk önce dış çapa bakın.

Dişli halkasının en dış kenarından "dış çap" olarak adlandırılan en dış kenara kadar olan mesafeyi ölçmek için bir kumpas kullanın. Bu değer dişli çarkın genel yapıda kapladığı alanı belirler. Çok büyük veya çok küçük olamaz ve orijinal ekipmanınızın konumuna uygun olmalıdır.

İkincisi iç çaptır.

Bu, dişli halkasının ortasındaki dairesel deliğin çapıdır. Bazı müşteriler buna "şaft deliği" diyor. Bu boyut, ekipmanınızın kurulum konumundaki şaft veya flanş ile tamamen tutarlı olmalıdır, aksi takdirde sığmaz veya gevşek olur.

Sonraki diş sayısıdır.

Dişleri tek tek saymanız yeterli, karmaşık değil. Bu değer dişli aktarımının oransal ilişkisini etkileyecektir. Eşleşen güneş dişlisi ve planet dişliye uymuyorsa ekipman normal şekilde çalışmayacaktır.

Modül de kritiktir.

Modül, dişler arasındaki mesafeye bağlı olarak her dişin boyutudur. Bu, şu formül kullanılarak hesaplanabilir: Modül = Dış çap ÷ (Diş sayısı + 2). Emin değilseniz diş sayısını ve dış çapını bize bildirin, hesaplamanıza yardımcı olalım.

Diş genişliği ve diş açısı da vardır.

Bazı ekipmanlar gürültüye ve yüke duyarlı olduğundan diş genişliğini (dişlerin kalınlığı) ve basınç açısını (dişlerin eğimi, genellikle 20 derece) dikkate almanız gerekir. Bunlar örgünün düzgünlüğünü etkiler ve aynı zamanda yaşamla da ilgilidir.

Eğerhalka dişlivida delikleri vardır; delik aralığını ve diş özelliklerini ölçmeyi unutmayın.

Bazı Halka Dişlilerin sabitlemek için vida delikleri vardır. Deliklerin boyutunu, sayısını ve düzenleme çemberini (PCD) ölçüp bize gönderin, böylece evrensel olup olmadığını veya kalıbın değiştirilmesi gerekip gerekmediğini hızlı bir şekilde teyit edebiliriz.

Neden Raydafon Halka Dişlisini Seçmelisiniz?

Raydafon'un Halka Dişlisini seçmek esas olarak uzun vadeli yük testlerine dayanabilecek güvenilir, yüksek hassasiyetli bir şanzıman çözümünü seçmektir. Raydafon, çeşitli hassas dişlilerin üretiminde uzmanlaşmıştır. Olgun bir üretim sistemi ve ayrıntıların aşırı kontrolüyle, halka dişli ürünlerimiz sadece istikrarlı kaliteye sahip olmakla kalmıyor, aynı zamanda çok yönlülüğe ve uyumluluğa da sahip. Rüzgar enerjisi hız arttırıcıları, planet redüktörler ve mühendislik makineleri tahrik sistemleri gibi çekirdek iletim yapılarında yaygın olarak kullanılırlar.

Halka Dişlimiz karbürlenmiş alaşımlı çelikten, yüksek mukavemetli dökme çelikten veya özelleştirilmiş paslanmaz çelik malzemelerden yapılmış olup, kullanım senaryosuna göre hassas dövme ve ısıl işleme tabi tutulmuştur. Diş yüzey sertliği HRC60'a kadar ulaşabilir. Teknoloji açısından, CNC azdırma, diş profili düzeltme ve halka dişli iç çapı alıştırma gibi çok sayıda hassas işleme bağlantısı kullanıyoruz ve her ürünün planet taşıyıcı ve dişli mili ile yüksek uyum ve parazitsiz çalışma elde edebilmesini sağlamak amacıyla diş yönü hatası ve radyal salgı gibi temel boyutları tam olarak incelemek için dişli ölçüm merkezini kullanıyoruz.

Raydafon, farklı endüstrilerin çember dişli ürünlerine yönelik farklı gereksinimleri olduğunun bilincindedir, bu nedenle çeşitli spesifikasyonlar ve standart dışı kişiselleştirme hizmetleri sunuyoruz. Büyük modüllü ağır hizmet halka dişlilerinden küçük modüllü, yüksek hassasiyetli halka dişlilere kadar, talep üzerine üretim yapabiliyor ve çizim onaylandıktan sonra 10 iş günü içerisinde numuneleri teslim edebiliyoruz. Halka Dişlimiz aynı zamanda rüzgar enerjisi sapma mekanizmaları, otomatik şanzıman kutuları ve mekanik çevirme cihazları gibi çeşitli çalışma koşullarının yapısal gereksinimlerini karşılayabilecek iç ve dış dişli yapılarını da desteklemektedir.

Raydafon sadece Halka Dişli üretmekle kalmıyor, aynı zamanda Plastik Dişli, Konik Dişli, Vida Dişli vb. içeren eksiksiz bir Hassas Dişli ürün serisine de sahip. İster sessiz ve hafif ofis ekipmanları arayan bir müşteri, ister ağır hizmet tipi ve aşınmaya dayanıklı bir endüstriyel müşteri olsun, tek elden çözüm sağlayabiliriz. Raydafon'u seçmek, dişlilerden gerçekten anlayan, maliyetleri kontrol eden ve kaliteden ödün vermeyen bir teknik üreticiyi seçmek anlamına gelir. Halka dişlilerin uygulanmasıyla ilgili teknik sorularınız varsa veya belirli bir cihaza uygun, yüksek hassasiyetli halka dişliler arıyorsanız, lütfen teknik ekibimizle iletişime geçmekten çekinmeyin. Raydafon, iletim sisteminiz için istikrarlı ve güvenilir bir "kapalı güç döngüsü" sağlayacaktır.
