Plastik Helisel Dişli

Raydafon, Çin'in Ningbo kentindeki kendi fabrikasında POM ve naylondan özel plastik helisel dişliler kalıplıyor. Standart takımlar, M0.1–M2.0 modülünü, Ø1,40 mm ila Ø3,05 mm arası delikleri, Ø10–Ø50 mm dış çapları (özel takımda Ø120 mm'ye kadar) ve 2,0–10,0 mm yüzey genişliklerini, −30 °C ila +100 °C çalışma sıcaklığı aralığını kapsar. Diş formu kesilmek yerine enjeksiyon kalıbında üretildiğinden, helis açısı ve profil parti genelinde tutarlı kalır ve dişliler kendi kendini yağlayarak ve sessiz çalışır; ölçülen gürültü, aynı uygulamadaki eşdeğer düz dişli tahriklerden yaklaşık %20 daha düşüktür. Daha yüksek tork veya sertliğin gerekli olduğu yerlerde cam dolgulu kaliteler mevcuttur ve kalıplanmış plastiğin görevi karşılayamadığı durumlarda işlenmiş plastik veya metal dişliler teklif edilir. Takım kontrolü ve fiyat teklifi için çiziminizi veya örnek ayrıntılarınızı 24 saat içinde gönderin.

Plastik Helisel Dişli — POM ve Naylon, M0.1 ila M2.0

Sessiz çalışma, yağlama gerektirmeyen ve düşük ağırlık gerektiren küçük sürücüler için enjeksiyonla kalıplanmış helisel dişliler. Standart takımlar M0.1–M2.0 modüllerini, Ø1,40 ila Ø3,05 mm arası delikleri, Ø10–Ø50 mm dış çapları ve 2,0–10,0 mm yüzey genişliklerini kapsar, kesme dişler yerine kalıplanmış diş geometrisine sahiptir; böylece parti genelinde dişten dişe tutarlılık sağlanır.

  • M0.1–M2.0Standart modül aralığı
  • Ø1,40–3,05Standart delik aralığı
  • Ø10–50Dış çap aralığı (mm)
  • −30 ila +100Çalışma sıcaklığı (°C)

Çin'deki Plastik Helisel Dişli Üreticisi - Özel POM ve Naylon Helisel Dişliler

Raydafon, kesilmiş çelik yerine sessiz, kendinden yağlamalı bir dişliye ihtiyaç duyan OEM'ler için Çin'in Ningbo kentindeki kendi fabrikasında plastik helisel dişlilerin kalıplarını yapıyor. Dişli dişleri enjeksiyon kalıbında oluşturulur, böylece helis açısı, profil ve delik konumu daha sonraki bir işleme adımı yerine takım tarafından sabitlenir; bu nedenle partiler arası diş formu tutarlı kalır ve takım çalışmaya başladıktan sonra birim maliyet düşer. Tipik alıcılar küçük makine imalatçıları, tıbbi ve laboratuvar ekipmanı imalatçıları, cihaz ve pompa imalatçıları ve yağlanmış metal dişli çiftini bakım gerektirmeyen plastik bir dişli çiftiyle değiştiren herkestir.

Standart takımlama en hızlı ve en ucuz yoldur: modülü, diş sayısını, helis açısını, deliği ve yüz genişliğini gönderin ve kalıp varsa stok takımlardan alıntı yaparız. Geometrinin yeni olduğu durumlarda çiziminize göre alet ve kalıp oluştururuz. Aynı atölyedeki ilgili ürünler şunları içerir:helisel dişliDaha yüksek tork için metal aralığı, tamplastik dişlimahmuz, solucan ve iç formlarda çizgi vedüz dişlilersürücünüzün sarmal örtüşmeye ihtiyacı yoksa.

Özellikler

  • Ürün türüHelisel dişli (enjeksiyon kalıplı)
  • Standart modülM0.1 – M2.0
  • MalzemePoliasetal (POM) / Naylon, cam dolgulu kaliteler talep üzerine
  • Standart delikØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Dış çapØ10,0 – Ø50,0 mm, özel takımlarla Ø120 mm'ye kadar
  • Yüz genişliği (L)2,0 – 10,0 mm
  • Çalışma sıcaklığı−30 °C ila +100 °C
  • YağlamaKendinden yağlamalı, normal kullanımda gres gerektirmez
  • ÖzelleştirmeM3.0 modülü, diş sayısı, helis açısı, delik, göbek, kama yuvası, renk

Standart spesifikasyon. Delik, dış çap ve yüzey genişliği gösterilen aralıklar dahilinde esnektir; ihtiyacınız olan değerleri bize bildirin.

Tip Modül Malzeme delik Dış çap Yüz genişliği (L)
Helisel dişli M0.1 – M2.0 Poliasetal (POM) / Naylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (esnek) Ø10,0 – Ø50,0 mm (esnek) 2,0 – 10,0 mm (esnek)

Tolerans ve kapasite:kalıplanmış plastik dişliler, kesilmiş metal dişlilere göre daha geniş bir tolerans bandına sahiptir ve kesin rakamlar modüle, duvar kalınlığına ve malzeme kalitesine bağlıdır. Lütfen teklif aşamasında montajınızın ihtiyaç duyduğu boşluk ve merkez mesafesi toleransını belirtin; takımın ne kadar tutabileceğini onaylayacağız veya plastiğin karşılayamaması durumunda bir kesme takımı öneriyoruz.

POM veya Naylon: Doğru Malzemeyi Seçmek

Poliasetal (POM)

Küçük hassas dişliler için varsayılan seçim. Düşük sürtünme, yüksek sertlik ve nem altında son derece stabil boyutlar, merkez mesafesini ve geri tepmeyi öngörülebilir kılar. Sürekli çalışan tahrikler ve dişlinin aylar boyunca toleransı koruması gereken montajlar için en iyisi.

Naylon (PA)

POM'dan daha sert ve darbelere karşı daha dayanıklı olup şok ve titreşimi daha iyi sönümler, ancak nemi emer ve nemle birlikte biraz boyut değiştirir. Dar toleranslı konumlandırma yerine aralıklı, darbe yüklü veya yüksek titreşimli sürücülere uygundur.

Cam dolgulu kaliteler

Cam elyafın eklenmesi, daha yüksek tork için mukavemeti ve sertliği artırır ve yüksek sıcaklıkta sürünme direncini artırır, ancak kalıp aşınmasını artırır ve doğal sönümlemeyi bir miktar azaltır. Göreviniz için derece ve beklenen ömür hakkında tavsiyelerde bulunacağız.

Tork gereksiniminiz kalıplanmış plastiğin taşıyabileceğinin ötesindeyse, dürüst cevap bir kesme dişlisidir; bkz.düz dişlive metalden helisel dişli aralığı. Hizmet dışı kalan bir plastik dişliyi satmak yerine doğru parçayı teklif etmeyi tercih ederiz.

Ürün Detayı

Aşağıdaki fotoğraflar kalıplanmış plastik helisel dişlilerimizi göstermektedir: diş formu, göbek ve delik kaplaması ve monte edilmiş dişli seti.

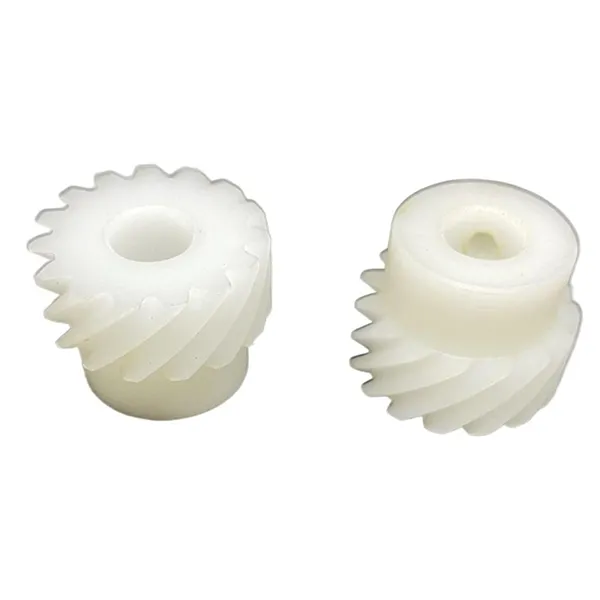

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Kalıplanmış plastik helisel dişli - helis açısı, diş formu ve bitmiş delik.

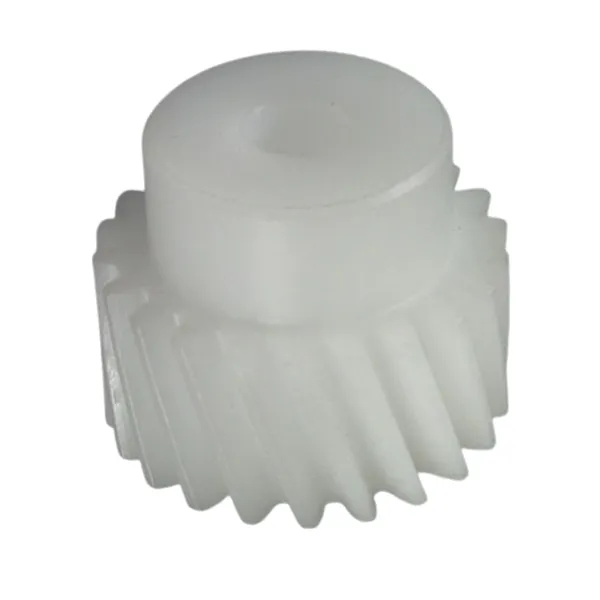

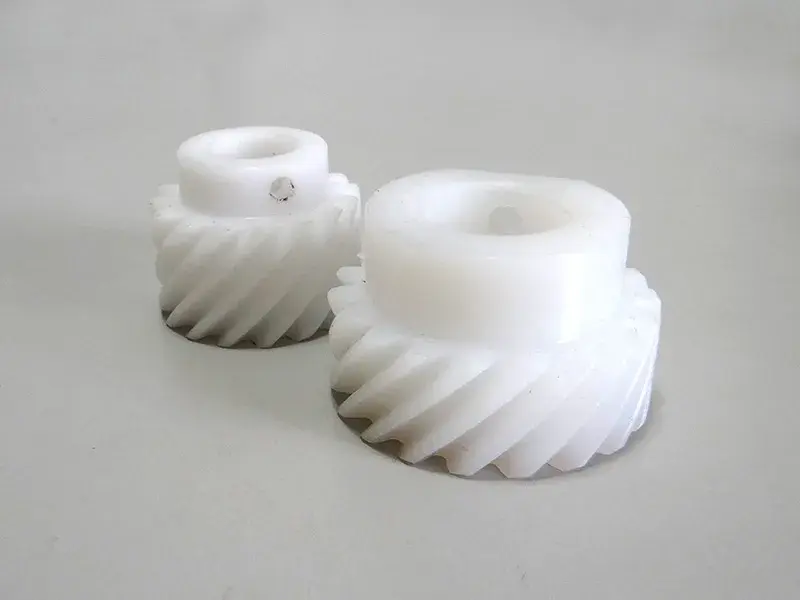

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Göbekli ve hassas delikli standart POM helisel dişli.

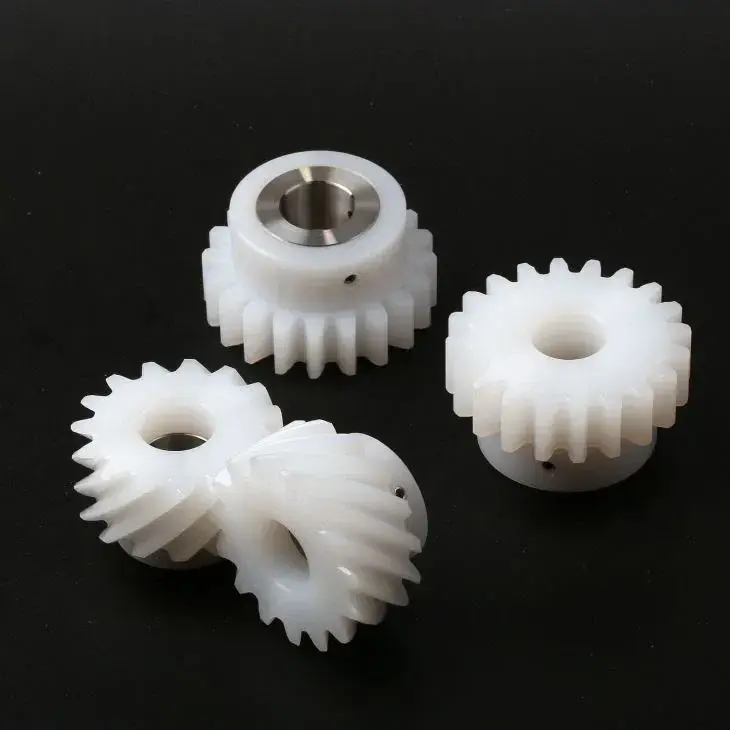

Plastic helical gear set assembled in a small drive application
Küçük bir sürücüye monte edilmiş plastik helisel dişli seti.

Temel Avantajlar

  1. 01

    Kendinden yağlamalı

    POM ve naylon, yağ veya gres filmi olmadan birbirine veya çeliğe karşı çalışır, böylece daha önce yağlama haznesine, contalara ve servis aralığına ihtiyaç duyan bir dişli kutusu bakım gerektirmeden oluşturulabilir.

  2. 02

    Sessiz iletim

    Helisel bir dişin sarmal üst üste binmesi, tek bir darbe yerine kademeli olarak devreye girer ve polimerin kendisi titreşimi sönümler; dişlilerimizde ölçülen gürültü, aynı uygulamadaki eşdeğer düz dişli tahriklerinin yaklaşık %20 altındadır.

  3. 03

    Daha düşük pistonlu ağırlık

    Kalıplanmış plastik, tahrik edilen parçaların ataletini azaltan çelik veya pirinçten çok daha hafiftir. Bu, el aletleri, taşınabilir aletler, küçük konumlandırma mekanizmaları ve diğer ağırlığa duyarlı ürünlerde önemlidir.

  4. 04

    Korozyon ve kimyasal direnç

    Mühendislik plastikleri paslanmaz ve asitlerin, alkalilerin, deterjanların ve gıdayla temas eden temizlik maddelerinin çoğuna dayanıklıdır; dolayısıyla dişli, metal dişlinin kaplanması gereken nemli, yıkanmış veya hafif aşındırıcı ortamlarda çalışabilir.

  5. 05

    Tutarlı kalıplanmış geometri

    Diş formu kalıp boşluğundan gelir, dolayısıyla partideki her parça temelde aynıdır; kesici aşınma kayması olmaz, profilden çalışmaya profil değişimi olmaz ve sizin için çok daha az inceleme çabası gerekir.

  6. 06

    Fabrikadan doğrudan fiyat

    Takım, kalıplama ve muayene işlemlerinin tümü tek bir çatı altında gerçekleşir ve aralarında herhangi bir ticari marj yoktur. Birim fiyat, orta katman tarafından değil, kalıplama aşaması tarafından belirlenir.

Helisel Dişli Torku Nasıl İletir?

Bir düz dişlinin dişleri eşleşen dişlerle aynı anda buluşur. Helisel dişlinin dişleri eksene belli bir açıyla yerleştirilmiştir, böylece temas dişin bir ucunda başlar ve bir fermuarın kapanması gibi diğer tarafa doğru ilerler. Bu nedenle yük, bir darbe olarak gelmek yerine kademeli olarak birikir; bu, sarmal çiftin aynı hız ve yükte düz çiftten daha düzgün ve sessiz çalışmasının ana nedenidir.

İkinci etki yük paylaşımıdır. Bu çapraz çizgi boyunca herhangi bir anda birkaç diş temas halinde olduğundan, belirli bir torku iletmek için gereken kuvvet, diş yanağının daha geniş bir alanına yayılır, böylece yerel temas basıncı daha düşük olur ve yüzey aşınması daha yavaş olur. Tüm yükü taşıyan tek bir plastik diş deforme olur; bunu paylaşan bir dizi diş bunu yapmıyor; sarmal geometrinin POM ve naylon gibi nispeten yumuşak malzemelere uygun olmasının nedeni tam olarak budur.

Helisel dişler ayrıca şaft boyunca eksenel bir itme yükü üretir, bu nedenle şafttaki yatakların veya baskı pullarının bunu kaldırabilmesi gerekir. Düz dişli yerine helisel dişli belirlemeden önce kontrol edilmeye değer tasarım noktalarından biri budur: dişlerin üst üste binmesi sessizlik ve yük paylaşımı sağlar, ancak düzeneğin geri kalanına ekstra bir eksenel kuvvet aktarır.

Uygulamalar

  • Küçük redüktörlü motorlarSessiz azaltma aşamaları
  • Tıbbi ve laboratuvar cihazlarıTemiz, yağlama gerektirmeyen tahrikler
  • Yiyecek ve içecek ekipmanlarıYıkanabilir, kimyasallara dayanıklı parçalar
  • Ofis ve ev aletleriDüşük gürültülü çalıştırma ve zamanlayıcılar
  • Otomotiv aksesuarlarıAynalar, koltuklar, mandallar, küçük aktüatörler
  • Enstrümantasyon ve robotikHafif, düşük ataletli konumlandırma sürücüleri
  • Otomatlar ve dağıtım makineleriKendinden yağlamalı uzun ömürlü mekanizmalar
  • Pompalar ve vanalarPaslanmayan iç dişliler

Başvurunuz listede yoksa çizimi veya örnek parçayı gönderin. Çoğu durumda standart takımların uygun olup olmadığını veya yeni bir kalıba ihtiyaç duyulup duyulmadığını modül, delik ve helis açısından doğrulayabiliriz.

Alıcı SSS

  • Bu dişliler plastik çubuktan kalıplanmış mı yoksa işlenmiş mi?Diş geometrisinin parti genelinde aynı kalmasını sağlayan ve birim maliyeti düşüren şey, çelik takımlarla enjeksiyonla kalıplanmış olmalarıdır. Prototipler ve çok düşük hacimler için işlenmiş plastik dişliler mevcuttur.
  • Plastik helisel dişlinin taşıyabileceği maksimum tork nedir?Bu, modüle, yüzey genişliğine, diş sayısına ve malzeme kalitesine bağlı olduğundan tek bir rakam yayınlamıyoruz. Torku, hızı ve görev döngüsünü gönderdiğinizde size bir modül ve malzeme önereceğiz veya görevin bunun yerine metal dişliye ihtiyacı olup olmadığını size söyleyeceğiz.
  • Dişliyi yağlamam gerekiyor mu?Normal görevde hayır. POM ve naylon kendiliğinden yağlanır. Yüksek hızlı veya yüksek yüklü sürekli çalışma için az miktarda uyumlu gres, kullanım ömrünü uzatabilir ve göreviniz buna ihtiyaç duyuyorsa teklif aşamasında bunu söyleyeceğiz.
  • Delik ve diş formunda hangi toleransları tutabilirsiniz?Kalıplanmış parçalar, kesilmiş dişlilere göre daha geniş bir bant tutar. Montajınızın ihtiyaç duyduğu merkez mesafesini ve boşluk toleransını bize söyleyin; biz de takımların bunu karşılayıp karşılayamayacağını doğrulayalım, karşılayamıyorsa işlenmiş bir parça için teklif verelim.
  • Özel bir dişli için takım maliyeti ve teslim süresi nedir?Takım maliyeti modüle, boşluk sayısına ve dişli boyutuna bağlıdır; daha büyük modüller ve çok gözlü takımların maliyeti daha fazladır. Çizim onaylandıktan sonra, normalde çizimin alınmasından sonraki 24 saat içinde, takımın teslim süresini ve numune programını teklifle birlikte onaylarız.
  • Halihazırda kullandığımız örnek bir parçayı eşleştirebilir misiniz?Evet. Bir örnek veya boyutlu bir çizim gönderin - modül, diş sayısı, helis açısı, delik, yüzey genişliği ve malzeme. Mevcut takımlarla eşleşip eşleşmediğini veya yeni bir kalıba ihtiyaç duyup duymadığını doğrulayacağız ve her iki şekilde de teklif vereceğiz.

İlgili Ürünler ve Daha Fazla Okuma

Plastik Helisel Dişli Teklifi İsteyin

Çiziminizi veya örnek ayrıntılarınızı (modül, diş sayısı, helis açısı, delik, ön genişlik, malzeme ve miktar) gönderin. Standart takımların uygun olup olmadığını veya yeni bir kalıp gerekip gerekmediğini onaylıyoruz ve 24 saat içinde fiyat ve teslim süresini bildirerek yanıt veriyoruz.

Şimdi Soruşturmayı Gönder

* Belirtilen rakamlar (gürültü azaltma, sıcaklık aralığı, modül ve delik aralıkları) standart takımlara ve normal çalışma koşullarına ilişkindir. Lütfen sipariş vermeden önce son çizimi ve malzeme derecesini onaylayın.
