Pirinç Sonsuz Çark
  • Pirinç Sonsuz ÇarkPirinç Sonsuz Çark
  • Pirinç Sonsuz ÇarkPirinç Sonsuz Çark

Pirinç Sonsuz Çark

Raydafon, mühendislik makineleri, metalurji ekipmanları, tıbbi cihazlar, gemi yapımı ve otomatik depolama alanlarındaki sonsuz dişli tahrikleri için Çin merkezli bir OEM üreticisi ve pirinç sonsuz dişli tedarikçisidir. Standart üretimde ZCuSn10Pb1 kalay bronz, sertlik HB≥80, sıradan pirinçten yaklaşık %30 daha yüksek aşınma direnci kullanılır. Dişli beş hassas adımdan (döküm, kaba tornalama, ince tornalama, azdırma ve taşlama) işlenir ve eşleşen solucan ile Ra≤1,6μm diş yüzeyi pürüzlülüğüne ve 0,05 mm'nin altındaki kavrama hatasına ulaşır. Şanzıman verimliliği ulusal standarttan yaklaşık %15 daha yüksektir ve kendi kendini yağlama performansı yağ bağımlılığını azaltır. Sürekli 5000 saatlik çalışma testi, aşınma oranının 100 saatte 0,01 mm'nin altında olduğunu gösterir. Standart numune: modül 0,5, 20 diş, diş çapı 11,2 mm, yükseklik 12 mm, dış çap 11 mm, delik 4 mm, ağırlık 16 g. Özel modül, diş sayısı, 50 mm'den 300 mm'ye kadar dış çap ve malzeme kalitesi desteklenmektedir. Standart siparişlerde teslimat süresi yaklaşık 15 gündür. Hızlı bir teklif için çizimi, malzeme derecesini, miktarını ve varış portunu gönderin.
Çin OEM Pirinç Sonsuz Çark Üreticisi

Mühendislik, Tıp ve Gemi İnşa Ekipmanlarında Sonsuz Dişli Tahrikleri için Pirinç Sonsuz Çark Üreticisi

Raydafon, Çin merkezli, fabrikadan doğrudan pirinç sonsuz dişli üreticisi ve tedarikçisidir. Bu pirinç sonsuz çark, HB≥80 sertliğine ve sıradan pirinçten yaklaşık %30 daha yüksek aşınma direncine sahip ZCuSn10Pb1 kalay bronzunu kullanır. Beş hassas adımdan (döküm, kaba tornalama, ince tornalama, azdırma ve taşlama) işlenir ve eşleşen solucan ile Ra≤1,6μm diş yüzeyi pürüzlülüğüne ve 0,05 mm'nin altındaki kavrama hatasına ulaşır. İletim verimliliği ulusal standarttan yaklaşık %15 daha yüksektir ve 5000 saatlik sürekli çalışma testi, aşınma oranının 100 saatte 0,01 mm'nin altında olduğunu gösterir. Uygulamalar arasında ekskavatör döndürme, forklift kaldırma, haddehanede silindir aktarımı, CT tarayıcı döner çerçeveler, dişçi koltuğu ayarı, güverte vinci orsalama ve otomatik depo istifleyiciler yer alır. 50 mm'den 300 mm'ye kadar özel modül, diş sayısı ve dış çap desteklenmektedir. Teklif istemek için çizimi, malzeme sınıfını, miktarını ve varış limanını gönderin.

HB≥80Sertlik
Ra≤1,6μmDiş yüzeyi
<0,05 mmMeshleme hatası
+%15Verimlilik ve ulusal standart
15 günStandart teslimat

Malzeme, Hassasiyet ve Kendinden Yağlama Avantajları

Raydafon bu pirinç sonsuz dişliyi ZCuSn10Pb1 kalay bronzu kullanarak üretiyor. Sıradan pirinçle karşılaştırıldığında bu alaşım daha yüksek sertlik, daha iyi aşınma direnci ve sürekli yük altında daha istikrarlı performans sunar. Beş adımlı üretim süreci, sonsuz vidanın düzgün bir şekilde birbirine geçmesi için önemli olan diş geometrisini ve yüzey kaplamasını kontrol eder.

Adım 1 – Döküm

ZCuSn10Pb1 kalay bronzu, kararlı sertlik için kontrollü tane yapısına sahip boşluklara dökülür.

Adım 2 — Kaba ve ince tornalama

Dişli kesmeden önce dış çap, delik, basamak ve yüzeyler toleransa döndürülür.

Adım 3 — Azdırma

Helisel diş profili, çizime göre kontrol edilen diş sayısı ve modül ile sonsuz şaftla eşleşecek şekilde kesilir.

Adım 4 – Taşlama

Diş yüzeyi Ra≤1,6μm'ye kadar taşlanır ve solucanla birbirine geçme hatası 0,05 mm'nin altında tutulur.

Adım 5 — Denetim ve paketleme

Sertlik, boyut ve ağlaşma kontrol edilir. Paketlemeden önce pas önleyici yağ ve koruyucu ambalaj uygulanır.

İlgili dişli ve şanzıman parçalarını satın alan alıcılar için tüm ayrıntıları inceleyinHassas Dişlikategori,Sonsuz Dişli ve Sonsuz Milsayfa veDubleks Sonsuz Dişlisayfa.

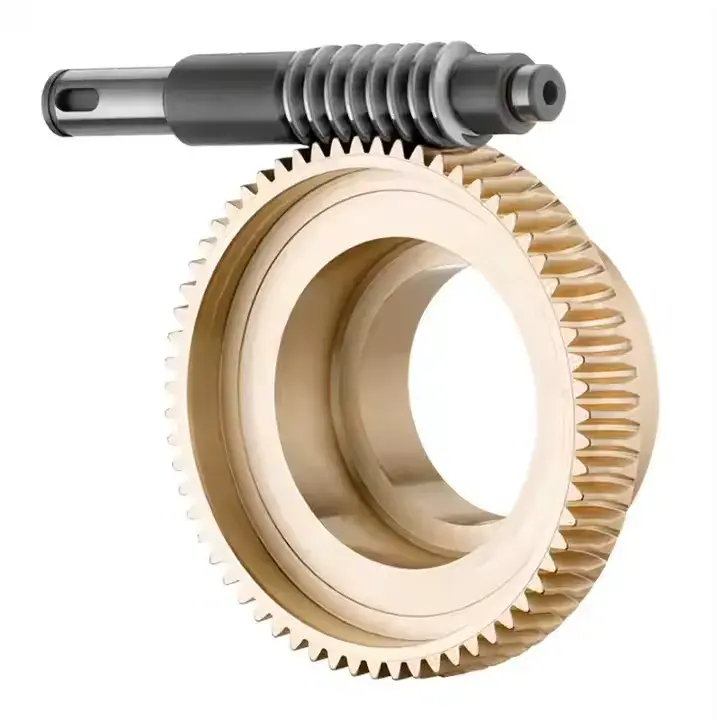

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

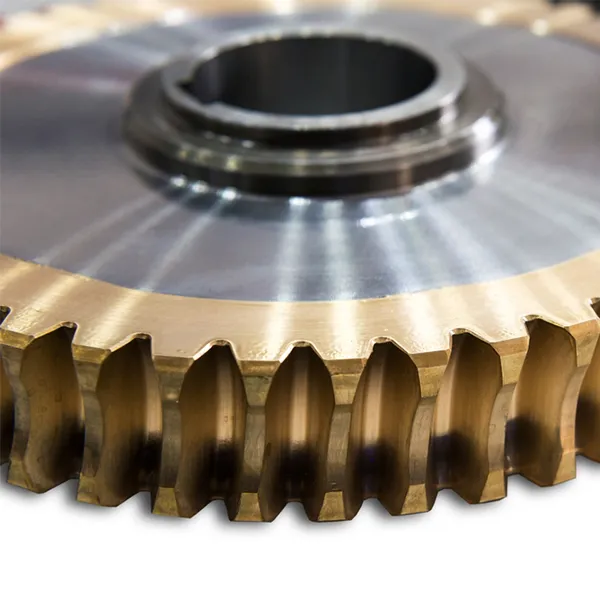

ZCuSn10Pb1 kalay bronzdan üretilen pirinç sonsuz dişli

Standart Özellikler ve Boyutlar

Aşağıdaki tablolarda standart numune özellikleri, sonsuz dişli boyutu ve eşleşen sonsuz dişli mili boyutu listelenmektedir. OEM projeleri için özel modül, diş sayısı, dış çap 50 mm'den 300 mm'ye kadar, delik ve malzeme kalitesi desteklenmektedir.

Standart Özellikler

Öğe Değer
Malzeme Pirinç (ZCuSn10Pb1 kalay bronz)
Renk Sarı
Modül 0.5
Ağırlık 16 gr

Solucan Çarkının Boyutu

Öğe Değer
Dişler 20
Diş çapı 11,2 mm
Yükseklik 12 mm / 0,47 inç
Dış çap 11 mm / 0,43 inç
Delik çapı 4 mm / 0,16 inç
Adım boyutu 9 × 7 mm / 0,35 × 0,27 inç (Çap × Y)
Genel boyut 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 inç (Y × Dış Çap × İç Çap)

Sonsuz Dişli Milinin Boyutu

Öğe Değer
Yükseklik 20 mm / 0,79 inç
Dış çap 9,8 mm / 0,39 inç
İç çap 3,17 mm / 0,12 inç
Boyut 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 inç (Y × DÇ × İç Çap)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Standart pirinç sonsuz dişli çark için boyutsal referans

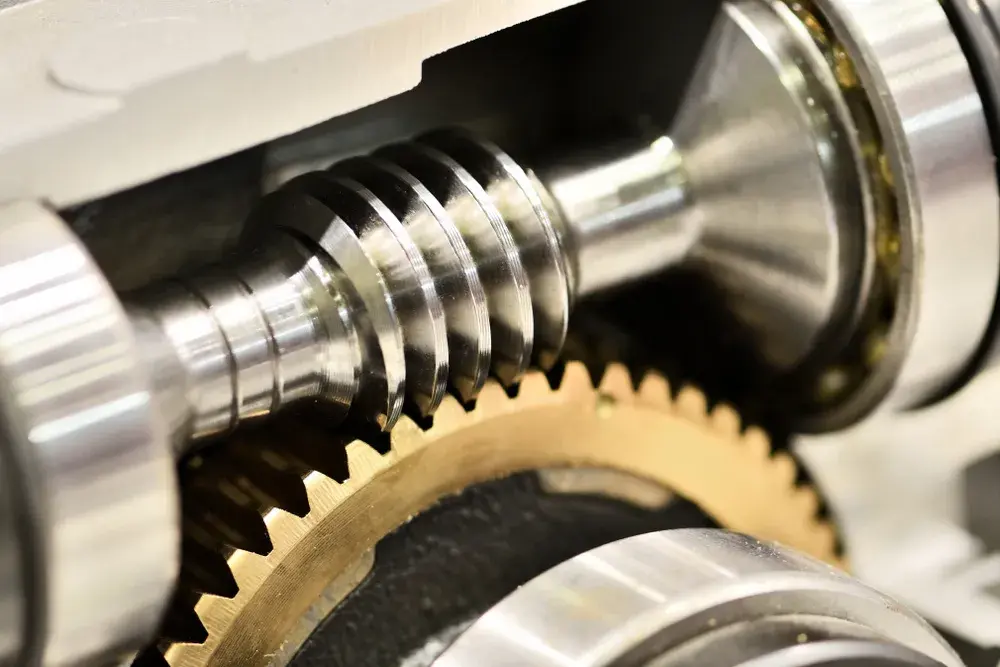

Mühendislik Makineleri, Tıbbi Ekipmanlar ve Gemi İnşaatı Uygulamaları

Mühendislik makineleri

Ekskavatör döndürme mekanizmaları, ağır yük torkunun üstesinden gelmek ve döner tablanın çamurlu koşullarda sorunsuz şekilde çalışıp durmasını sağlamak için ona güvenir. Forklift kaldırma sistemleri 3 tonluk yükleri sarsılmadan hassas bir şekilde kaldırmak için kullanır.

Metalurji ekipmanları

Haddehane makaralı şanzımanı, 250°C'de istikrarlı çalışmayı sürdürerek eşit çelik levha kalınlığını destekler. Çelik ağızlık devirme cihazları, erimiş çeliğin yağla kirlenmesini önlemek için kendi kendini yağlama özelliklerini kullanır.

Tıbbi ekipman

CT tarayıcının dönen çerçeveleri, net görüntülemeyi destekleyen bu pirinç sonsuz dişli çarkla 45 dB'nin altında çalışır. Diş tedavi koltuğu ayarlamaları 0,5 mm hassasiyette kaldırma ve indirme sağlar.

Gemi yapımı

Güverte vinci orsa mekanizmaları tuz spreyi korozyonuna dayanıklıdır ve 500 saatlik tuz spreyi testinden sonra hala kaymaz. Gemi dümen sistemleri rüzgar ve dalgalarda doğru yön kontrolünü sağlar.

Otomatik depolama

İstifleyici kaldırma sistemleri dakikada 20 işlemi 1 mm'yi aşmayan konumlandırma hatasıyla tamamlar. Ayırma hattı yönlendirme cihazları, paket sıkışmaları olmadan yüksek hızlı yön değişikliklerini gerçekleştirir.

Tekstil ve ambalaj

Tekstil ve paketleme ekipmanları, uzun sürekli vardiyalar sırasında istikrarlı güç aktarımından, kendi kendine yağlamadan ve azaltılmış enerji tüketiminden yararlanır.

İlgili şanzıman bileşenleri için,Sonsuz vida dişlisikategori veKonik Dişlisayfa.

Kalite Kanıtı, Test ve İhracat Desteği

Malzeme ve sertlik kayıtları

ZCuSn10Pb1 kalay bronz kalitesi, sertlik HB≥80 ve ısıl işlem veya döküm kayıtları toplu sevkiyatlarla sağlanabilmektedir.

Diş profili ve boyutsal muayene

Sipariş edilen çizim veya numuneye göre modül, diş sayısı, diş çapı, dış çap, delik ve adım boyutları incelenir.

Meshleme ve gürültü kontrolü

Her parti, eşleşen solucan ile 0,05 mm'nin altındaki örgülenme hatası, düzgün dönüş ve düşük çalışma gürültüsü açısından kontrol edilir.

İhracat ambalajı

Dişliler pas önleyici yağ ve koruyucu ambalajla paketlenmiştir. Toplu siparişler deniz taşımacılığı, hava taşımacılığı veya ekspres teslimat için paletlenebilir ve paketlenebilir.

Özel OEM Sipariş Süreci

Adım 01 Başvuru ayrıntılarını gönder

Modül, diş sayısı, dış çap, delik, adım boyutu, malzeme kalitesi, miktar ve varış portunu sağlayın.

Adım 02 Çizim veya örnek inceleme

Raydafon, OEM çizimini veya fiziksel numuneyi inceler ve teknik özellikleri ve malzeme seçimini onaylar.

Adım 03 Örnek ve onay

Özel projeler için Raydafon, toplu üretim öncesinde alıcı onayı için numune üretir.

Adım 04 Üretim ve teklif

Onayın ardından Raydafon, FOB Ningbo fiyat teklifini, üretim programını ve paketleme ayrıntılarını sağlar.

Sıkça Sorulan Sorular

Pirinç sonsuz dişli çarkı nedir?

Pirinç sonsuz dişli çarkı, sonsuz dişli tahrikinin, hareket ve torku 90° şaft açısında iletmek için sonsuz şaftla birleşen tekerlek parçasıdır. Pirinç ve bronz alaşımları, sertleştirilmiş çelik sonsuz vidayla eşleştirildiğinde düşük sürtünme, iyi aşınma direnci ve kendi kendini yağlama özellikleri sundukları için kullanılır.

Raydafon hangi malzemeyi kullanıyor?

Raydafon standart üretiminde HB≥80 sertliğine ve sıradan pirinçten yaklaşık %30 daha yüksek aşınma direncine sahip ZCuSn10Pb1 kalay bronzu kullanılır. Yüke, hıza ve ortama bağlı olarak talep üzerine diğer bronz veya pirinç kaliteleri de kullanılabilir.

Hangi hassasiyet ve verimlilik elde edilebilir?

Dişli beş hassas adımdan (döküm, kaba tornalama, ince tornalama, azdırma ve taşlama) işlenir ve eşleşen solucan ile Ra≤1,6μm diş yüzeyi pürüzlülüğüne ve 0,05 mm'nin altındaki kavrama hatasına ulaşır. İletim verimliliği ulusal standarttan yaklaşık %15 daha yüksektir ve 5000 saatlik sürekli çalışma testi, aşınma oranının 100 saatte 0,01 mm'nin altında olduğunu gösterir.

Standart numune büyüklüğü nedir?

Standart numune: modül 0,5, 20 diş, diş çapı 11,2 mm, yükseklik 12 mm, dış çap 11 mm, delik 4 mm, ağırlık 16 g. Eşleşen sonsuz dişli mili: yükseklik 20 mm, dış çap 9,8 mm, iç çap 3,17 mm. Özel modül, diş sayısı, dış çap 50-300 mm ve delik desteklenmektedir.

Başlıca uygulamalar nelerdir?

Uygulamalar arasında ekskavatör döndürme mekanizmaları, forklift kaldırma sistemleri, haddehane makaralı şanzımanı, çelik ağız devirme cihazları, CT tarayıcı döner çerçeveleri, dişçi koltuğu ayarı, güverte vinci orsa, gemi dümen sistemleri, otomatik depo istifleyicileri ve ayırma hattı yönlendirme cihazları yer alır.

Teklif için hangi bilgilere ihtiyaç vardır?

Çizim veya numune ayrıntılarını, modülü, diş numarasını, dış çapı, deliği, malzeme kalitesini, miktarını ve varış noktasını gönderin. Raydafon, FOB Ningbo teklifi ve teslim süresiyle yanıt verecektir.

Teslimat süresi nedir?

Standart siparişler, sipariş onayından sonra yaklaşık 15 gün içinde kargoya verilir. Özel veya toplu siparişler çizimin karmaşıklığına ve miktarına bağlıdır. Raydafon, onay alındıktan sonra güncellenmiş bir program sunar.

Özel Pirinç Solucan Çarklarını Tedarik Etmeye Hazır mısınız?

Çiziminizi veya örnek ayrıntılarınızı, modülünüzü, diş numaranızı, dış çapınızı, iç çapınızı, malzeme kalitenizi, sipariş miktarınızı ve varış noktanızı gönderin. Raydafon spesifikasyonu onaylayacak, gerekirse bir numune üretecek ve ardından teslim süresi ve paketleme ayrıntılarını içeren bir FOB Ningbo teklifi sunacak.
