Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon Tarımsal Tahrik Sistemleri

Döner Tiller, Biçme Makineleri, Mibzerler ve Yem Karıştırıcılar için Tarımsal Şanzıman Üreticisi

Raydafon, işi gerçekten yapan aletler için tarımsal dişli kutuları üretmektedir: döner yekeler, sap biçme makineleri, çim biçme makineleri, gübre serpme makineleri, ekim makineleri, TMR yem karıştırıcıları ve balya makineleri. Her bir ünite, gövde dökümü ve dişli kesiminden ısıl işlem, montaj ve alıştırma testlerine kadar kendi fabrikamızda ISO 9001 kalite sistemi altında üretilmektedir.

Alıcılar bize bir traktör PTO değeri, bir ekipman çizimi, arızalı bir dişli kutusu örneği veya yalnızca bir çalışma koşulu ile geliyor. Oranı, tork sınıfını, giriş/çıkış arayüzünü ve mahfaza yönelimini onaylıyoruz ve ardından bu spesifikasyona göre üretim yapıyoruz.

100–2000 N·mÇıkış tork aralığı
540 / 1000 dev/dakStandart PTO girişi
%96+İletim verimliliği
15 günÖrnek teslim süresi
Ürüne Genel Bakış

Raydafon Ne Üretiyor?

Raydafon tarımsal dişli aktarım sistemlerine odaklanmaktadır. Mevcut ürün yelpazesi, çim biçme makinesi dişli kutularını, Çayır biçme makinesi dişli kutularını (yana monteli çim parçalayıcı dişli kutuları), döner yeke dişli kutularını, biçme makinesi redüktörlerini ve gübre ve ekim makinelerine yönelik özel dişli kutularını kapsar. Her mahfaza şekli, dişli seti ve çıkış flanşı, genel bir katalogdan kopyalanmak yerine, belirli bir ekipman çalışma koşuluna göre tasarlanmıştır.

  • Kompakt gövde, stabil iletim— yüksek kaliteli alaşımlı çelik helisel veya düz dişliler, düşük çalışma gürültüsü, minimum titreşim, daha uzun mekanik ömür.
  • Zorlu koşullar için yüksek tork çıkışı— ağır yük, kaygan, tozlu zeminler için uygun, sertleştirilmiş diş yüzeylerine sahip büyük modül tasarımı: yoğun çim, orman kenarları, yamaçlar ve çakıl.
  • Çoklu montaj arayüzleri— farklı ekipman modellerine uyacak çeşitli çıkış flanşı formlarına sahip standart PTO girişi (1-3/8" Z6 / Z21).
  • Az bakım gerektiren tasarım— Yağ seviyesi penceresi ve havalandırma ile optimize edilmiş dahili yağlama, günlük bakım sıklığını azaltır.
  • Tam özelleştirme desteği— Oran, montaj yönü, giriş/çıkış formu ve gövde yapısı için OEM ve ODM hizmeti. Numuneler 15 gün gibi kısa bir sürede teslim edilir.

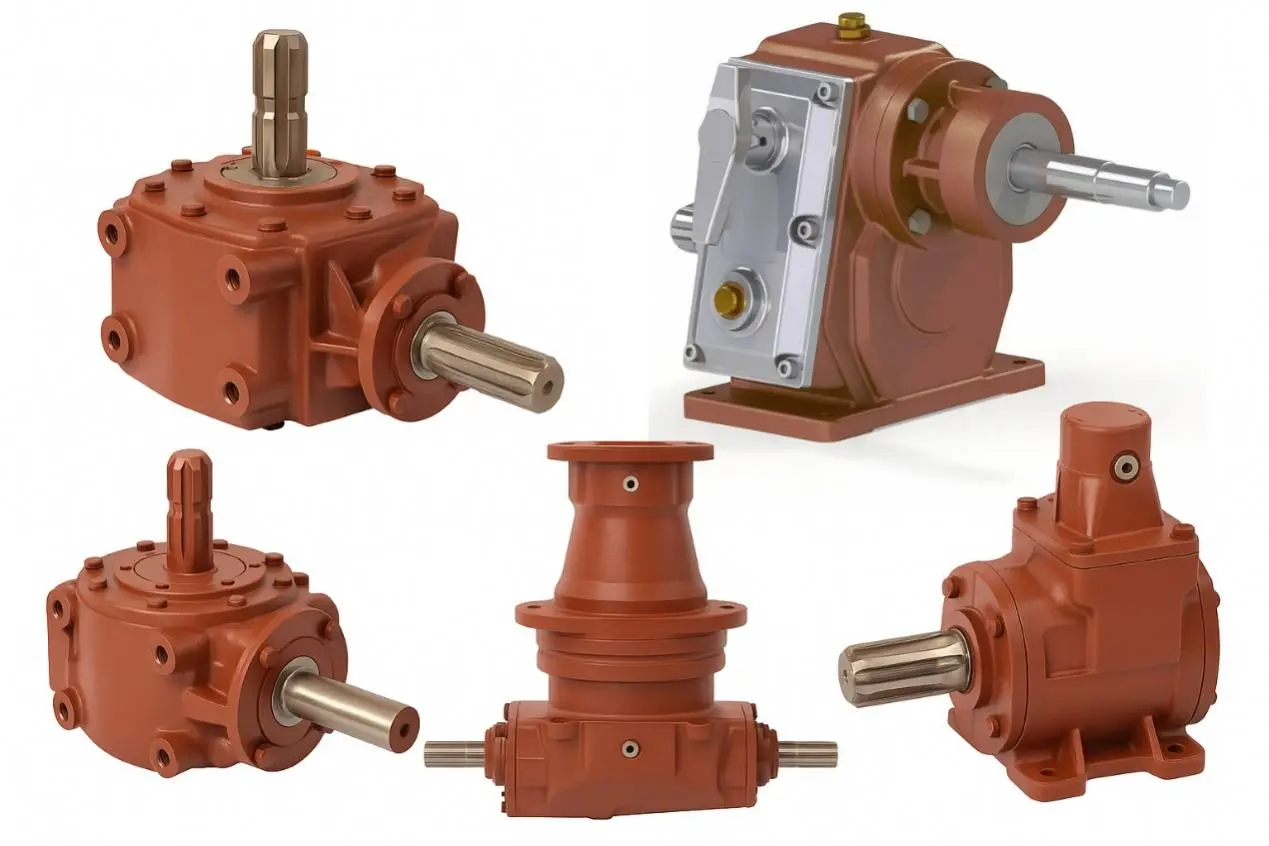

Agricultural gearbox manufactured by Raydafon
Raydafon tarımsal dişli kutusu serisi — muhafazalar şirket içinde dökülüp işlenir, dişli setleri yerinde üretilir ve ısıl işleme tabi tutulur.

Raydafon ürünleri, tarım aletlerini monte eden küçük ve orta ölçekli traktörlerde, özellikle de Avrupa ve Amerika pazarlarına yönelik yüksek özellikli tarım ekipmanlarında yaygın olarak kullanılmaktadır. Birimler Almanya, İtalya, Amerika Birleşik Devletleri ve Brezilya'da yerel markalar ve büyük OEM'lerle hizmet veriyor. Tekli birimlerin yanı sıra toplu üretim ve uzun vadeli tedarik anlaşmaları da sağlıyoruz.

Raydafon, tarımsal dişli kutularının yanı sıra hassas şanzıman parçaları da üretmektedir:plastik dişliler, konik dişlilerVevida dişlileriendüstriyel otomasyon, gıda makineleri ve tıbbi ekipmanlar için birden fazla destekleyici bileşen tek bir tedarikçiden temin edilebilir.

Seçim Kılavuzu

İşe Uygun Tarım Şanzımanı Nasıl Seçilir

Fiyat ve görünüm yanlış başlangıç ​​noktalarıdır. Bir vites kutusunun bir sezon mu yoksa on yıl mı dayanacağını belirleyen şey, onun alete, traktöre ve üzerinde çalıştığı zemine ne kadar iyi uyum sağladığıdır. Aşağıdaki dört kriter mühendislerimizin neredeyse her soruşturmada sorduğu soruları kapsamaktadır.

  1. Önce başvuru türünü onaylayın Uygulama kategorisi tüm tasarımı yönlendirir. Çim biçme makinesi dişli kutuları yüksek hızda çalışmaya ve darbe direncine ihtiyaç duyar. Yeke ve döner yeke dişli kutuları tork çıkışını ve yapısal gücü vurgular. Ekim makineleri ve püskürtücüler, iletim verimliliği ve bakım kolaylığı açısından daha yüksek talepleri olan daha hafif yapılar kullanır.
  2. Montaj ve sürücü parametrelerini eşleştirin Giriş hızı ve çıkış oranı traktör PTO'suna uygun olmalıdır. Giriş ve çıkış mili çapı ve bağlantı tipi mevcut PTO arayüzüne uygun olmalıdır. Montaj deliği aralığı ve montaj yönü, alet çerçevesine temiz bir şekilde oturmasına izin vermelidir. Aletin geriye doğru çalışmasını önlemek için dönüş yönü doğrulanmalıdır.
  3. Malzemeyi ve işlemeyi kontrol edin Kaliteli tarımsal dişli kutuları, 20CrMnTi gibi alaşımlı çelikten yapılmış, aşınma direnci için karbürlenmiş ve su verilmiş iç dişlilere sahip sünek demir yuvalar kullanır. Tozlu veya çamurlu çalışma koşullarında, yağlama yağının dışarı sızmasını ve içeriye kum girmesini önlemek için sızdırmazlık yapısının özel olarak güçlendirilmesi gerekir.
  4. Tork taşıma kapasitesini doğrulayın Özellikle derin toprak işleme ve ağır çim kesme gibi yüksek yüklü işlemlerde, dişli kutusunun maksimum çıkış torkunu gerçek ekipman yüküne göre doğrulayın. Sıcak çalışacak ve erken bozulacak daha hafif bir ünite yerine ağır hizmet tipi dişli kutuları seçilmelidir.
  5. Hizmet verilebilirliği göz önünde bulundurun Tarım ekipmanları açık havada sürekli çalışıyor. Yağ seviyesi gözlem penceresine ve temiz bir şekilde erişilebilen yağ boşaltma deliğine sahip bir dişli kutusunun bakımı önemli ölçüde daha kolaydır ve parçaların bulunabilirliği, ilk spesifikasyon kadar önemlidir.

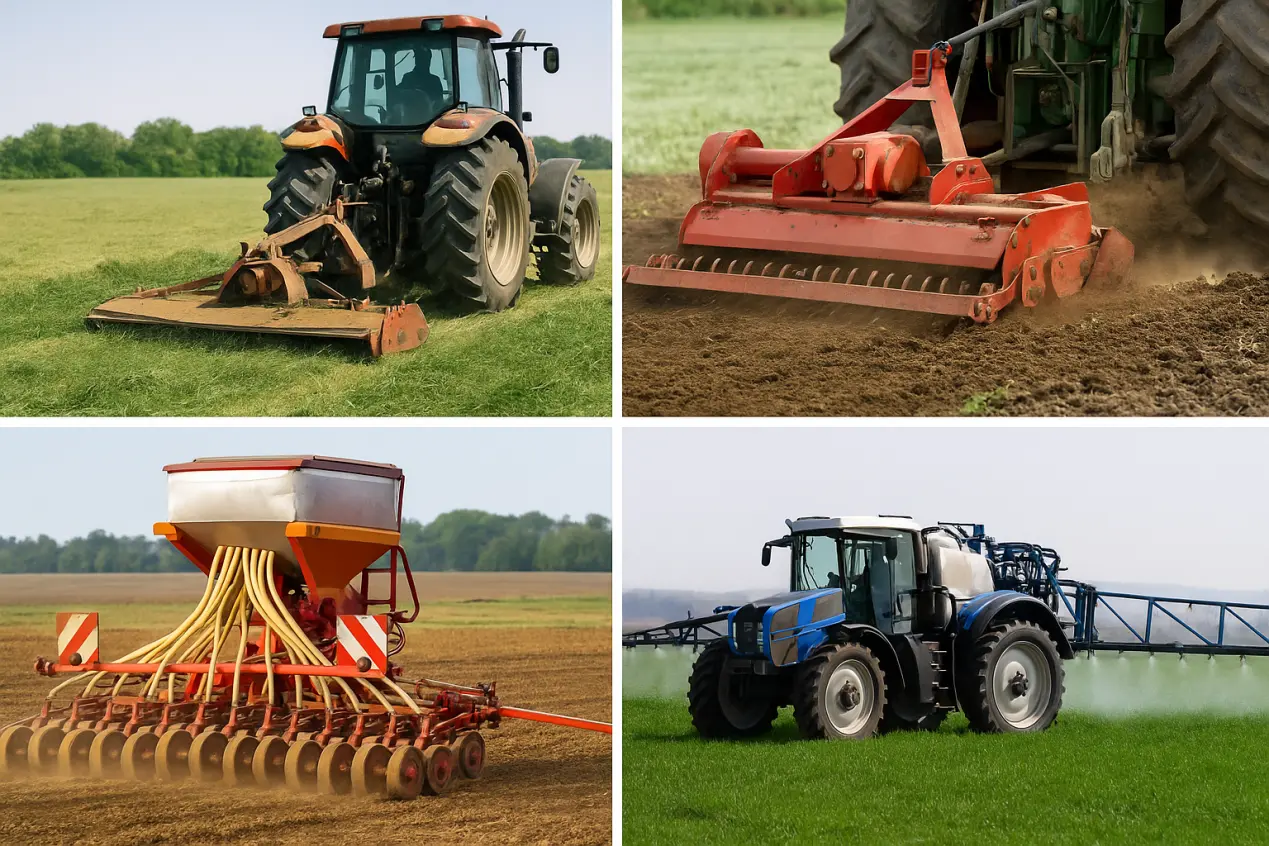

Agricultural gearbox selection and matching
Üretim öncesi uyum oranı, PTO arayüzü ve montaj düzeni, sahada en yaygın montaj sorunlarını ortadan kaldırır.
Performans Verileri

Raydafon Tarım Redüktörlerinin Maksimum Tork ve Hız Aralığı

Yük taşıma kapasitesi, bir ekipmanın uzun bir sezon boyunca yüksek yüklü çalışmaya dayanıp dayanamayacağını belirleyen tek faktördür. Raydafon, traktöre monteli ekipmanların tamamını kapsayan, hafif hizmetlerden ağır hizmetlere kadar bir dizi dişli kutusu geliştirmiştir. Her ünite fabrikadan çıkmadan önce yük testine tabi tutulur.

Çıkış Torku Kapsamı

Işık Serisi 100–300 N·m Ağırlığın ve verimliliğin en önemli olduğu püskürtücüler, ekim makineleri ve hafif hizmet aletleri.
Orta Seri 500–900 N·m Karışık tarla koşullarında sürekli çalışan çim biçme makineleri ve döner yekeler.
Ağır Hizmet Serisi 1500 N·m'ye kadar Sürekli yüksek yük döngüleri çalıştıran balya makineleri, gübre karıştırıcıları ve kırıcılar.
Özel Özelleştirilmiş 2000+ N·m tepe noktası En yüksek tork kapasitesi gerektiren aşırı çalışma koşulları ve karmaşık ortamlar.
Standart PTO Girişi 540 / 1000 dev/dak Dünya çapında ana akım traktör PTO çıkış arayüzleriyle uyumludur.
Yüksek Hızlı Özel 2000 rpm'ye kadar Daha yüksek giriş hızları gerektiren yüksek verimli traktörler ve elektrikli makineler için.

Hız ve Verimlilik

Çıkış hızı seçilen redüksiyon oranına bağlıdır ve çıkış aralıkları modele bağlı olarak birkaç düzineden birkaç yüz rpm'ye kadar değişir. Dişliler, yüksek hızda düzgün bir kavrama sağlamak için optimize edilmiş diş formuyla yüksek hassasiyetle taşlanmıştır, bu da %96'nın üzerinde iletim verimliliği ve 72 dB'nin altında kontrollü çalışma gürültüsü sağlar.

%96+ Verimlilik <72 dB Gürültü 540 dev/dak PTO 1000 rpm PTO 2000 rpm Yüksek Hızlı Yük Testi Yapıldı
Raydafon agricultural gearbox torque and speed range
Müşteri spesifikasyonlarına göre yük taşıma performansının doğrulanması için her dişli kutusu sevkiyattan önce yüklenir ve çalıştırma testine tabi tutulur.
Servis kolaylığı

Tarım Makinası Şanzımanının Sökülmesi ve Tamiri Kolay Mıdır?

Günlük kullanımda, dişli kutusu zamanla aşınır, yağ sızdırır veya anormal bir dişli sesi çıkarır. Bu noktada önemli olan ünitenin ne kadar hızlı açılıp incelenebileceği ve tekrar hizmete alınabileceğidir. Raydafon dişli kutuları bu pratik gerçeklik etrafında tasarlanmıştır; genel olarak kompakttır ancak sökülmesi ve yeniden inşa edilmesi kolaydır.

  • Modüler tasarım— Giriş mili, çıkış mili, dişli seti ve mahfaza standart parçalardan monte edilmiştir. Çoğu sökme ve montaj işi için geleneksel aletler yeterlidir.
  • Basit kabuk ve net cıvata düzeni— mahfaza, engelsiz, iyi aralıklı cıvatalara sahip simetrik bir bölünmüş dökme demir yapıdır. Kapağı açmak ve iç kısımları incelemek için bunları sırayla gevşetin.
  • Yüksek parça ortaklığı— dişliler, yağ keçeleri ve yataklar standart boyuttadır ve oldukça değiştirilebilir. Yedek parçalar özel imalat yapılmadan parça numarasına göre sipariş edilir.
  • Sağlanan belgeler— her dişli kutusu, şirket içinde onarım veya teknik ekibimizin uzaktan desteği için parça numaralarını, montaj sırasını ve önlemlerini içeren genişletilmiş bir şema ve sökme talimatlarıyla birlikte gönderilir.
  • Önerilen inceleme aralığı- her 500 saatlik çalışmadan sonra yağ keçesi aşınmasını kontrol edin ve dişlinin birbirine geçen yüzeyini anormal aşınma veya çizilme açısından inceleyin. Zamanında tedavi, hizmet ömrünü önemli ölçüde uzatır.

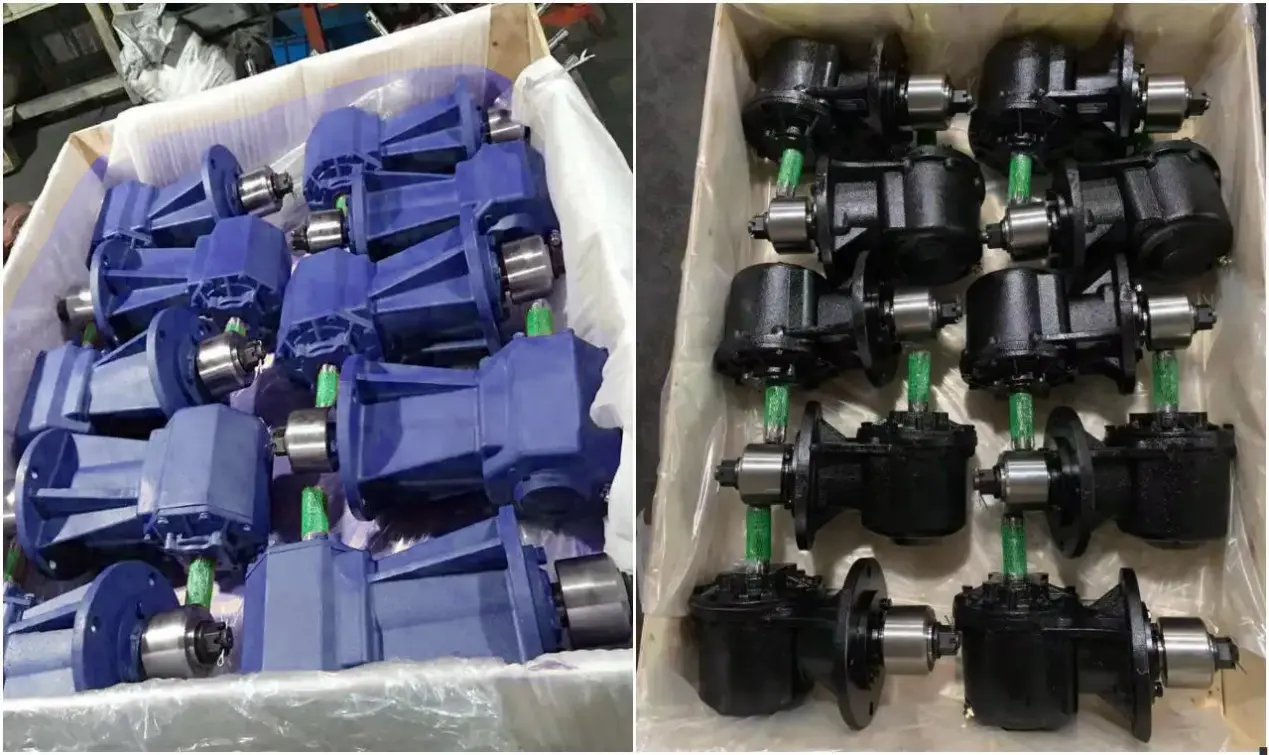

Agricultural gearbox disassembly and maintenance
Standartlaştırılmış dahili parçalara sahip modüler yapı, saha servisini basitleştirir ve yedek parça maliyetlerini öngörülebilir kılar.

Filo operatörlerine önerilerimiz

Stokta her dişli kutusu modeli için bir yedek yağ keçesi ve yatak seti bulundurun. 500 saatlik bir denetim döngüsünde bu, sezon ortasındaki bir arızayı aynı gün içinde onarıma dönüştürür; bu genellikle hasat aralığını korumakla onu kaybetmek arasındaki farktır.

Alıcı Soruları

Tarımsal Şanzıman SSS'leri

Şanzıman teklifi için hangi bilgileri göndermem gerekiyor?

Alet tipini, traktör PTO hızını, gerekli çıkış hızını veya oranını, maksimum çalışma torkunu, giriş ve çıkış mili boyutlarını, montaj deliği aralığını ve kurulum yönünü gönderin. Bir çizim, örnek fotoğraf veya parça numarası onayı önemli ölçüde hızlandırır.

Belirli bir markanın yerini alacak bir dişli kutusu üretebilir misiniz?

Evet. Comer ve benzeri serilerle uyumlu yem karma dişli kutuları da dahil olmak üzere, yerleşik modellere uygun yedek dişli kutularını düzenli olarak üretiyoruz. Orijinal parça numarasını veya ölçülendirilmiş çizimi gönderin; üretimden önce eşleşmeyi onaylayalım.

Özelleştirilmiş bir dişli kutusu için örnek teslim süresi nedir?

Özelleştirilmiş numuneler, muhafazanın karmaşıklığına ve dişli kesme gereksinimlerine bağlı olarak genellikle yaklaşık 15 gün içinde teslim edilir. Toplu üretim zamanlaması teklifle birlikte onaylanır.

Yağlama ve bakım gereksinimlerini nasıl karşılıyorsunuz?

Her dişli kutusunda bir yağ seviyesi penceresi ve havalandırma bulunur. Yağ keçesinin durumunu her 500 çalışma saatinde bir kontrol etmenizi ve dişli kavrama yüzeyinde aşınma olup olmadığını incelemenizi öneririz. Ayrıntılı bakım talimatları her üniteyle birlikte gönderilir.

Şanzımanın yanında başka aktarma organları bileşenleri de sağlıyor musunuz?

Evet. Raydafon aynı zamanda üretiyorPTO milleri, planet dişli kutuları, sonsuz dişli kutuları, hassas dişliler vehidrolik silindirlerBöylece komple ekipman aktarma organları tek bir tedarikçiden temin edilebilir.

Hacimli üretim ve uzun vadeli anlaşmalar sağlayabilir misiniz?

Evet. Tek ünite satın alımlarının yanı sıra büyük hacimli özelleştirme ve uzun vadeli tedarik anlaşmalarını da destekliyoruz. Şartları görüşmek üzere yıllık hacimleriniz ve gerekli spesifikasyonlarınız için bizimle iletişime geçin.

Tarım Şanzımanı Teklifinizi Alın

Ekipman tipinizi, PTO hızını, oranını, tork gereksiniminizi ve montaj ayrıntılarınızı bize gönderin. Raydafon spesifikasyonu onaylayacak, uygun seriyi önerecek ve teslim süresini içeren bir fiyat teklifi gönderecektir. Seçim kılavuzları ve teknik parametre tabloları istek üzerine mevcuttur.

View as

Gübre Yayıcı için Gübre Ekme Makinesi Şanzımanı EP190-R3

Gübre Yayıcı için Gübre Ekme Makinesi Şanzımanı EP190-R3

Çinli bir üretici ve tedarikçi olarak bu dişli kutusunu kendi fabrikamızda ürettik. EP190-R3 modeli için özel olarak uyarlanmıştır. 5,8:1 hız oranı tam olarak doğru. Kalınlaştırılmış dökme demir kutu 300 kg gübreden korkmaz. Gübre Yayıcı için Gübre Ekme Makinesi Şanzımanı EP190-R3'ün tamamı yüksek frekanslı söndürme ile "dövülür" ve diş yüzeyi HRC55 aşınma testine dayanacak kadar serttir. Gübre atarken tarlada oluşan taneciklerin sürtünmesi ve tümsekler ürünlerimizin performansını etkilemeyecektir. Fiyatı doğrudan fabrikadan uygun fiyatlı!
Gübre Yayıcı için Gübre Ekme Makinesi Şanzıman EP35

Gübre Yayıcı için Gübre Ekme Makinesi Şanzıman EP35

Çin'de profesyonel bir üretici ve tedarikçi olarak Raydafon'un kendi fabrikası, gübre serpme makineleri için özel olarak tasarlanmış gübre serpme makinesi EP35 gübre ekme makinesi dişli kutusunu ustaca yarattı! Ürün genel gübre serpme makinesi modelleri için uygundur ve hız oranı EP35 serisiyle tam olarak eşleştirilmiştir. Kutu, hafif ancak güçlü darbe direncine sahip olan ve 8 saatlik sürekli yüksek yoğunluklu çalışmaya dayanabilen yüksek mukavemetli döküm alüminyum alaşımından yapılmıştır. Dişliler, HV700 yüzey sertliği ve aşınma direncinde %50 artışla nitrürlenmiştir. Ar-Ge ve üretimden kalite kontrol ve sevkıyata kadar tüm süreci kontrol ediyoruz ve size çok rekabetçi bir fiyata verimli ve dayanıklı gübre serpme makinesi şanzıman çözümleri sunuyoruz!
TMR Mikser EP-RMG için Yem Karma Şanzımanı

TMR Mikser EP-RMG için Yem Karma Şanzımanı

Çin'de güçlü bir üretici ve tedarikçi olan Raydafon'un, TMR mikser EP RMG için kendi fabrikasında ürettiği yem mikseri dişli kutusu, hassas besleme için özel olarak tasarlanmıştır! Ürün, hız oranları 3:1 ile 12:1 arasında değişen EP RMG serisi TMR mikserlere uygundur. Kutu gövdesi kalınlaştırılmış dökme demirden yapılmıştır ve 10 tonluk yem karıştırma yüküne dayanabilir. Dişliler karbürlenir ve söndürülür ve diş yüzey sertliği HRC58'e ulaşır ve aşınma direnci% 40 oranında iyileştirilir. 24 saat sıkışmadan sürekli çalışmayı destekleyecek şekilde iç kısmı ithal rulmanlarla donatılmıştır. Araştırma ve geliştirmeden montaja kadar tüm süreç boyunca kaliteyi sıkı bir şekilde kontrol ediyoruz ve çiftlikler için oldukça rekabetçi fiyatlarla verimli ve istikrarlı iletim çözümleri sağlıyoruz!
Köşe Yedek Yem Karma Şanzımanı

Köşe Yedek Yem Karma Şanzımanı

Karıştırma vagonlarında ve TMR besleyicilerde kullanılan C3A yem karma dişli kutusunun yerine Raydafon tarafından üretilen bir yedek parça. Standart C3A montaj modelinde 1-3/4 inç Z20 kanallı giriş ve çıkış bağlantılarıyla 540 rpm giriş ve 92 kW'a kadar giriş gücü için derecelendirilmiştir. Muhafaza dökme demirdir; Dişliler, aşınma ve darbe direnci için HRC55 veya daha yüksek bir değere karbürlenir ve söndürülür ve ithal yüksek hızlı rulmanlar, sürekli günlük görevde karıştırma yükünü taşır. Bu model için 1:1 ve 1,8:1 oranları mevcuttur. Aksa, DAF Agro, Falke Maschinenbau, Euromilk ve Metal-Fach karıştırma vagonlarıyla uyumludur. Comer ve C3A, Comer Industries'in ticari markalarıdır; Raydafon bağımsız bir üreticidir ve onlarla hiçbir bağlantısı yoktur. Oranınızı ve eski isim plakasının bir fotoğrafını, teçhizat onayı ve fiyat teklifi için 24 saat içinde gönderin.
Çin'de güvenilir bir Tarımsal Şanzıman üretici ve tedarikçi olarak ürünlerimiz CE sertifikasını geçmiştir. Kaliteli ürünler satın almak istiyorsanız lütfen bizimle iletişime geçin.
