Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HİDROLİK BÖLÜMÜ

OEM Tedarik, Satış Sonrası Değiştirme ve Saha Onarımı için Forklift Hidrolik Silindir Üreticisi

Raydafon, elektrikli forkliftler, içten yanmalı forkliftler, istifleyiciler ve depo ekipmanları için forklift hidrolik silindirleri üretmektedir. Her ünite onaylanmış delik, strok, çubuk çapı ve bağlantı ucu stiline göre üretilir, ardından montaj hattından çıkmadan önce basınç testine tabi tutulur, böylece herhangi bir ayar yapmadan doğrudan kamyona binebilir.

Komple makine fabrikalarına, hidrolik sistem entegratörlerine, bölgesel parça satıcılarına ve terminal ekipmanlarından sorumlu servis birimlerine tedarik sağlıyoruz. Silindirler, hem orijinal ekipmanı hem de satış sonrası değiştirme talebini karşılamak üzere Avrupa, Güneydoğu Asya ve Güney Amerika'ya ihraç edilmektedir.

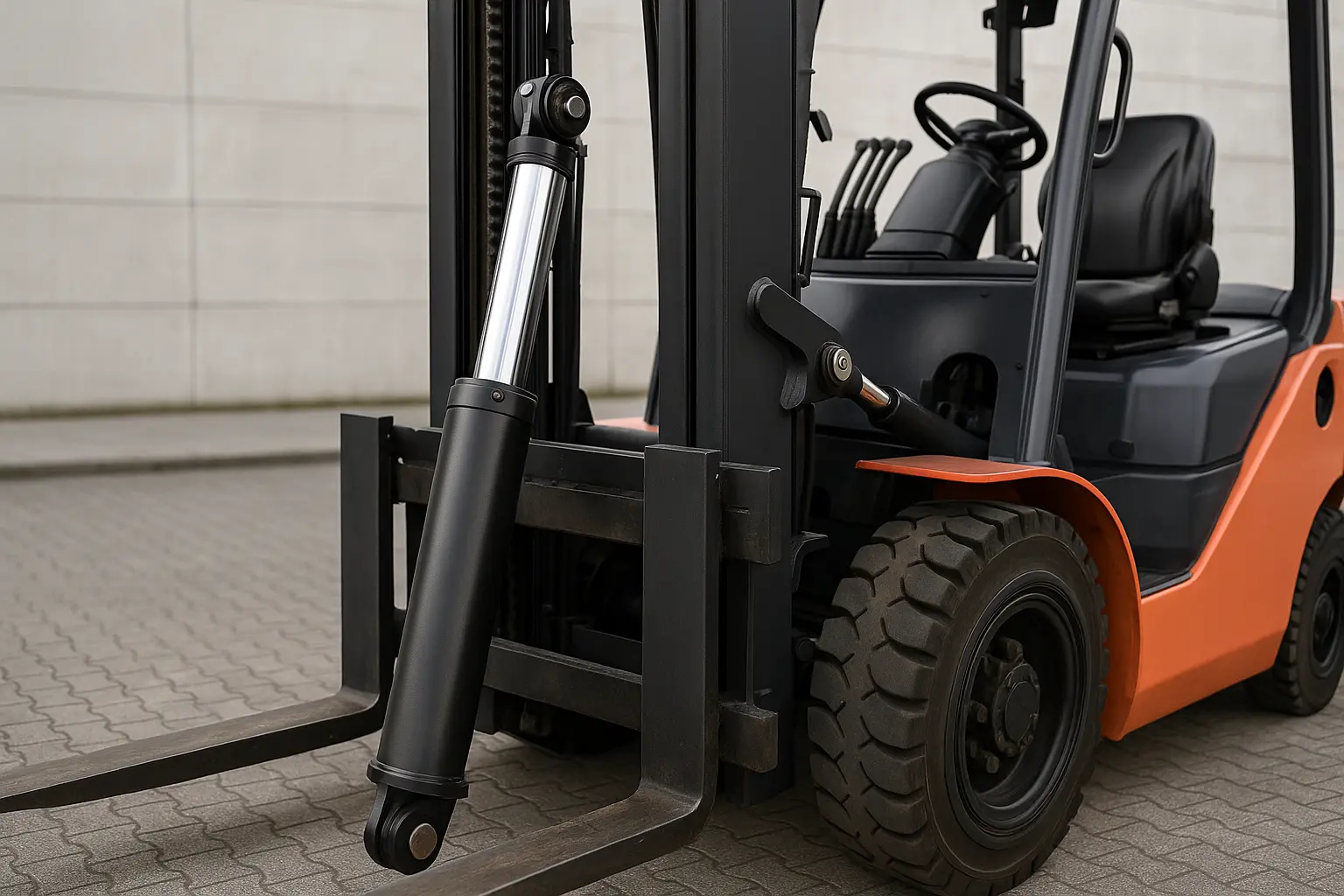

Forklift hydraulic cylinder manufactured by Raydafon
Forklift hidrolik silindirleri CNC ile işlenmiş anahtar boyutlarda üretilir, kontrollü bir süreçte mühürlenir ve sevkıyattan önce basınç testine tabi tutulur.
1,5–18 tonForklift tonaj kapsamı
7–14 MPaÇalışma basıncı aralığı
Kaldırma / EğmeStandart fonksiyon türleri
CNCAnahtar boyut kontrolü
OEM / ODMÇizim tabanlı özelleştirme
01

Yatırma, Kaldırma ve Yana Kaydırma Mekanizmaları İçin Forklift Hidrolik Silindir Temini

Farklı forklift fonksiyonları silindire farklı talepler getirir. Eğim silindiri, kaldırma silindiri ve yana kaydırma silindiri birbiriyle değiştirilemez; her birinin çalıştırdığı direğe ve taşıyıcıya uyum sağlamak için kendi çapına, strokuna, çubuk oranına ve montaj geometrisine ihtiyacı vardır.

  • Çatallar ve direk açısı kontrolü için eğim silindirleri
  • Direk kaldırma ve indirme için kaldırma silindirleri
  • Yana kaydırma mekanizmalı silindirler
  • Elektrikli forklift hidrolik paketleri
  • İçten yanmalı forklift silindirleri
  • İstifleyiciler ve depo taşıma ekipmanları
  • Çizimde özel delik ve kontur
  • Mevcut parça numaralarının değiştirilmesi

Doğru silindiri ne belirler?

  • Tonaj1,5 ton ile 18 ton arası forkliftler, maddi olarak farklı delik boyutlarına ve duvar kalınlıklarına ihtiyaç duyar.
  • İşlevEğme, kaldırma ve yana kaydırma görevleri farklı yük yönleri ve görev döngüleri üretir.
  • MontajÖn ve arka pim, flanş veya çatal bağlantıları direk ve çerçeveyle uyumlu olmalıdır.
  • ÇevreToz, nem ve sık çalıştırma, uygun çubuk kaplaması ve conta kalitesini gerektirir.

Anahtar bileşenler yüksek mukavemetli alaşımlı çelikten yapılmıştır ve çubuk yüzeyi korozyon ve aşınma direnci için elektrolizle kaplanmıştır veya sert kromla işlenmiştir. Sonuç, yalnızca kurulumdan sonraki ilk hafta değil, sık günlük çalıştırma koşullarında da sorunsuz hareket, hızlı tepki ve stabil sızdırmazlıktır.

02

Forklift Hidrolik Silindiri Nasıl Yeniden İnşa Edilir

Forklift hidrolik silindirinin yeniden inşası, yalnızca uç kapağın sökülmesi ve lastik halkanın değiştirilmesi meselesi değildir. Sürecin beş aşaması vardır ve her biri önemlidir; bir adımı atlarsanız ünite tekrar hizmete girdikten birkaç gün sonra tekrar sızıntı yapar.

  1. Silindirin basıncını düşürün ve çıkarın Sistem basıncını boşaltın, hidrolik hatlarını ayırın ve silindiri kamyondan çıkarın. Uç kapak cıvatalarını bir anahtarla gevşetin ve silindir deliğini çizmemeye dikkat ederek piston kolu grubunu yavaşça dışarı çekin. İçeride çok fazla yağ varsa, devam etmeden önce boşaltın ve temizleyin.
  2. Kaldırılan her bileşeni inceleyin Piston, rot ve conta halkalarında deformasyon, aşınma, kenar kaybı veya paslanma olup olmadığını tek tek kontrol edin. Sızıntının kaynağı tek bir aşınma işareti olabilir, bu nedenle yakından incelemeyi atlamayın.
  3. Tüm eskimiş veya hasarlı contaları değiştirin Takmadan önce özellikleri onaylayın. Bazı silindirlerde kombine contalar kullanılır ve bunların yanlış yönde takılması, yeniden yapılanmanın geri kalanı ne kadar iyi yapılırsa yapılsın anında arızaya neden olur.
  4. Orijinal sırayla yeniden monte edin Piston çubuğunu yavaşça takın ve merkez eksenini aynı hizada tutun. Çubuk düzgün şekilde ortalanmazsa, doğru şekilde yeniden oluşturulmuş bir silindir bile birkaç gün çalıştıktan sonra sızıntı yapacaktır.
  5. Yeniden takmadan önce basınç testi Monte edilmiş silindiri basınç test ekipmanına monte edin ve iç sızıntı veya sıkışma olup olmadığını kontrol edin. Ancak test geçtikten sonra forklifte tekrar takılmalıdır.

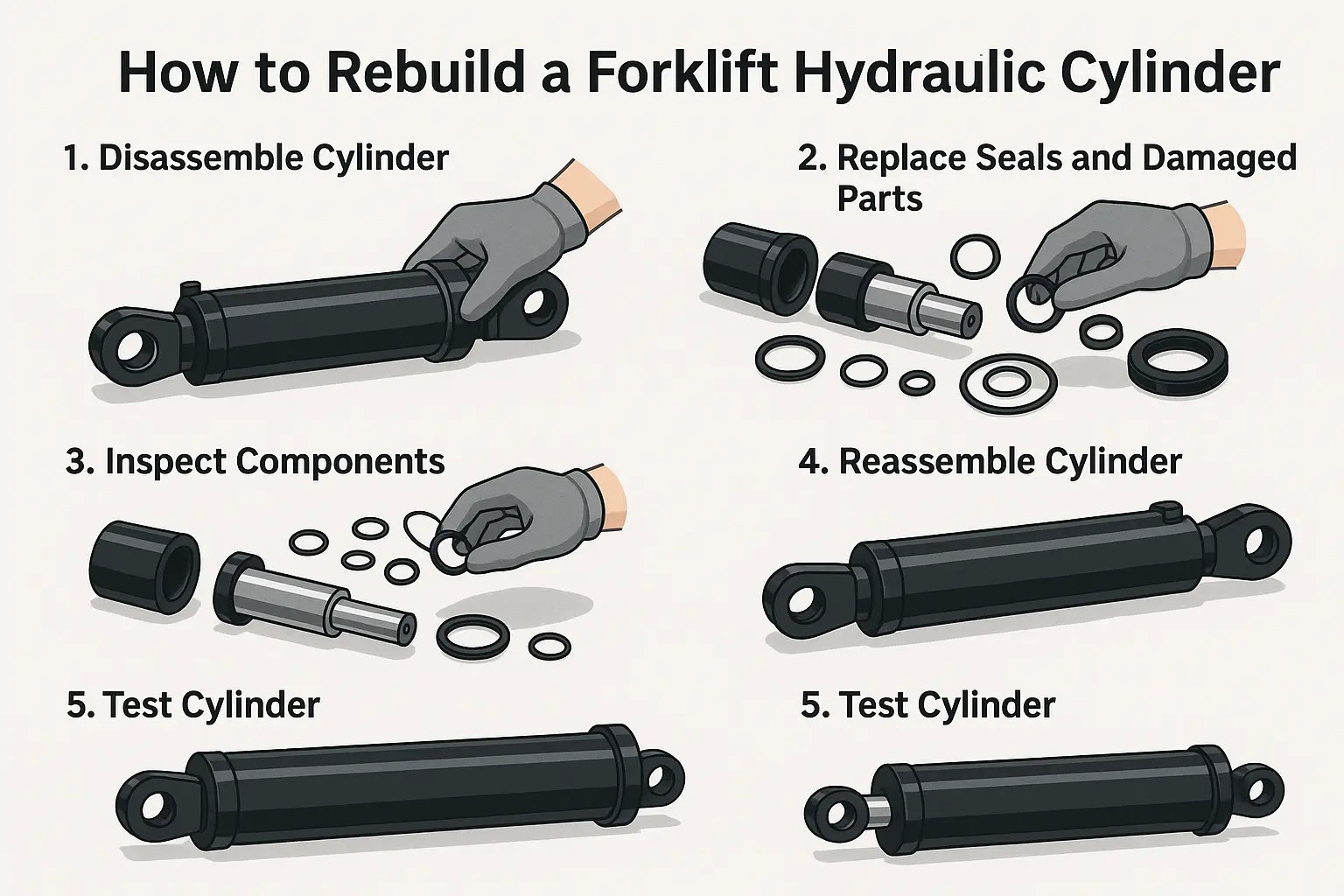

Forklift hydraulic cylinder rebuild process
Muayene, conta değişimi ve doğru yeniden montaj, yeniden yapılanma başarısının büyük bir kısmını oluşturur; basınç testi de bunu doğrular.

Yeniden inşa etmeye değmediğinde

Piston kolu bükülmüşse veya silindir deliği ciddi şekilde çentiklenmişse, yeniden yapılanma işlemi işe yaramayacaktır. Değiştirmek daha ekonomik yoldur. Raydafon, tam kapsamlı forklift hidrolik silindirleri ve parçalarının yanı sıra talep üzerine tamir takımları da sağlar; bu, bir kamyonu aynı gün tekrar hizmete sokması gereken forklift tamircileri ve ekipman mühendisleri için uygundur.

03

Forkliftten Hidrolik Silindir Nasıl Çıkarılır

Çıkarma sırası ve işleme ayrıntıları, işin yirmi dakika mı süreceğini yoksa çevredeki bileşenlere zarar mı vereceğini belirler. Aşağıdaki dört aşama, hizmet ortaklarımızın izlediği standart prosedürdür.

Basıncı serbest bırakın Forklifti kapatın ve hidrolik sistemin basıncının doğal olarak düşmesini sağlayın. Herhangi bir bağlantıya dokunmadan önce tüm basıncın boşaltıldığından emin olmak için birkaç dakika bekleyin.
Yağ hatlarını ayırın Artık yağı toplamak için bağlantıyı bir bezle sarın, yüksek basınç hortumunu silindirden çıkarın ve doğru konumda yeniden bağlanabilmesi için işaretleyin.
Sabitleme pimlerini veya cıvatalarını çıkarın Silindir tipik olarak direğe veya çerçeveye ön ve arka pimlerle bağlanır. Pim konumlarını bulun, önce tespit halkalarını çıkarın, ardından pimleri kırın veya cıvataları çıkarın.
Silindiri dışarı kaldırın Silindir gövdesi ağırdır. İki kişi veya bir askı kullanın, çevredeki yapılara çarpmaktan kaçının ve kalan yağın dökülmemesi için silindir ağzını yukarı bakacak şekilde tutun.

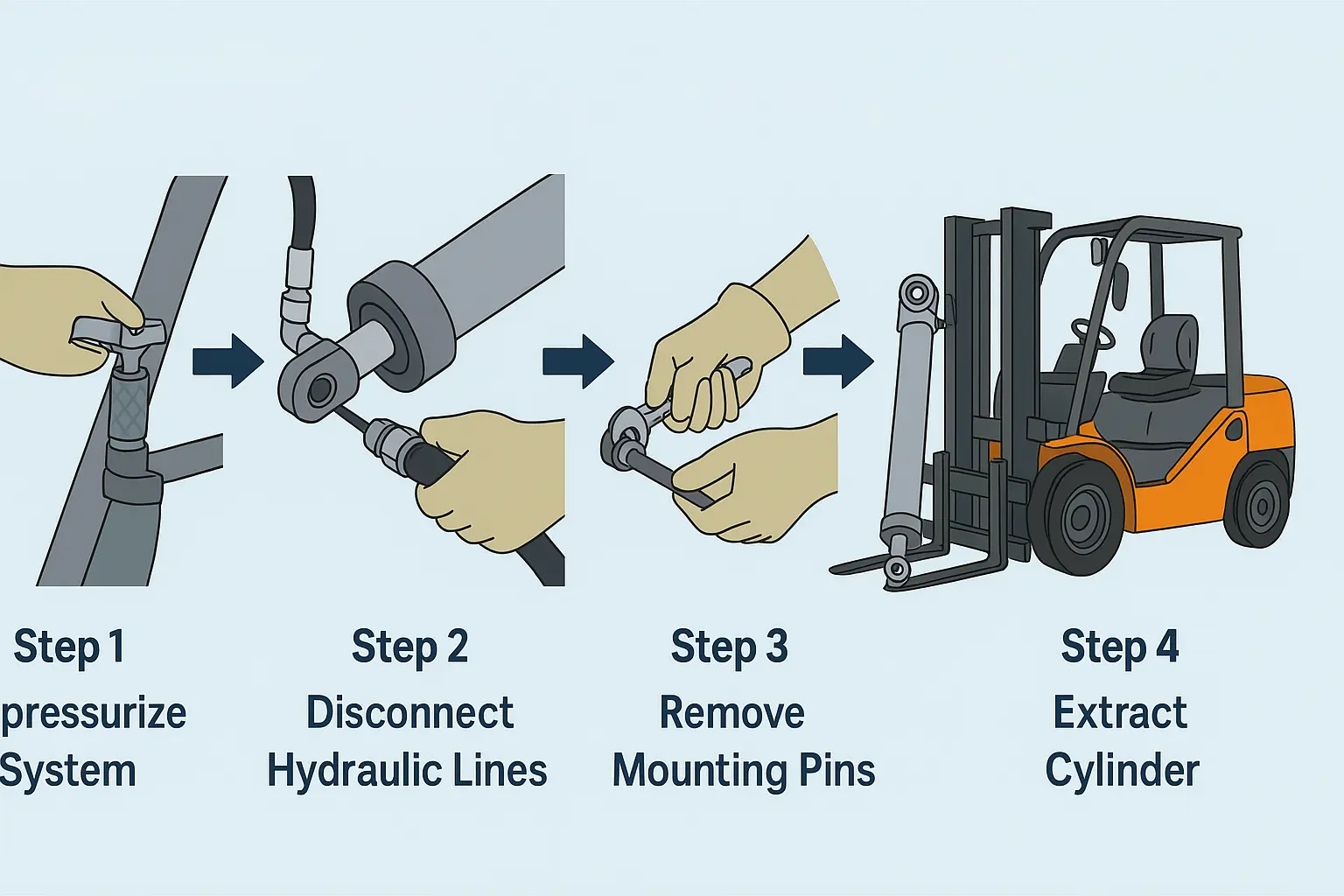

Removing a hydraulic cylinder from a forklift
Çıkardıktan sonra, depolama veya taşıma sırasında tozu dışarıda tutmak ve paslanmayı önlemek için yağ portunu derhal kapatın.

Silindir kamyondan indirildikten sonra yağ deliğini hemen kapatın. Raydafon, çok çeşitli forklift modelleriyle uyumlu hidrolik silindir ürünleri ve conta kitleri sağlar; böylece kullanıcılar, özel parçaları beklemek yerine ekipmanın çalışmasını hızlı bir şekilde yeniden başlatabilirler.

04

Kimi Tedarik Ediyoruz

Kanal 01

Forklift üreticileri

Özel forklift ve üst düzey konfigürasyonlar da dahil olmak üzere makine çizimlerine ve teknik gereksinimlere göre OEM ve ODM geliştirme.

Kanal 02

Hidrolik sistem entegratörleri

Çizim onayı, numune incelemesi ve teslimat planlamasıyla hidrolik paket tasarımıyla eşleşen silindir tedariği.

Kanal 03

Servis ve bakım üniteleri

Kısa sürede ihtiyaç duyulan ihtiyaçlara hızlı yanıt veren, terminal ekipmanı bakımına yönelik yedek silindirler ve tamir takımları.

05

Raydafon Hakkında

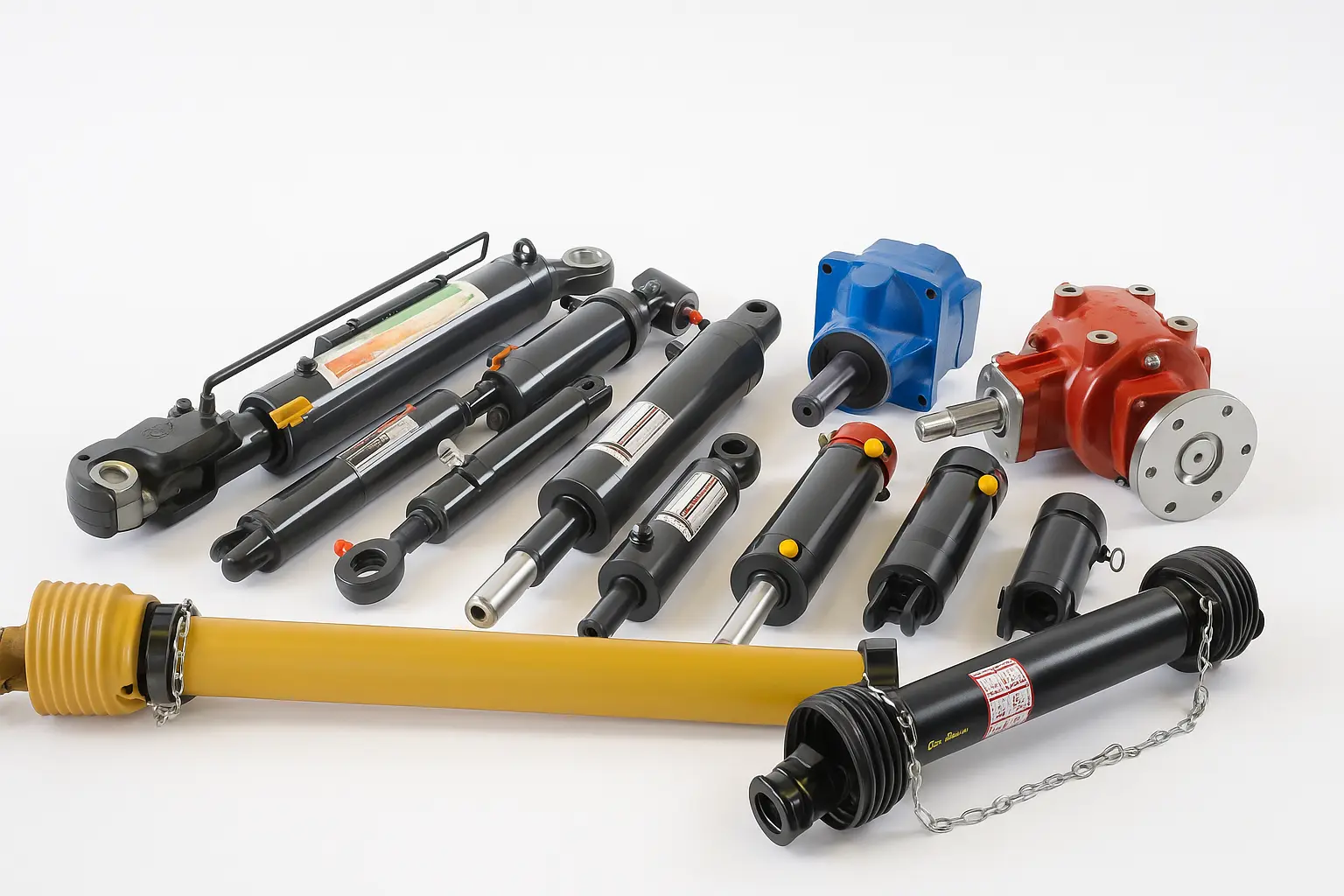

Raydafon hydraulic cylinder factory
Raydafon, forkliftler, mobil vinçler, çöp kamyonları, hava iş araçları ve diğer özel araçlar için hidrolik silindirler üretmektedir.

Raydafon, hidrolik ve transmisyon sistemi çözümlerine odaklanmış bir üreticidir. Promosyon diline güvenmiyoruz; ürünleri istikrarlı bir şekilde üretiyoruz ve işi güvenilir kalitenin taşımasına izin veriyoruz. Yıllar boyunca geniş model yelpazesi ve inşaat makineleri ve özel araç uygulamaları için esnek adaptasyona sahip hidrolik silindirlerin geliştirilmesi ve üretimi üzerine yoğunlaştık.

Forklift hidrolik silindirlerinin ötesinde, ürün yelpazemiz mobil vinç hidrolik silindirlerini, çöp kamyonu hidrolik silindirlerini ve hava iş aracı hidrolik silindirlerini kapsar; bunların tümü yüksek basınçlı, yüksek frekanslı çalışma koşulları altında stabil bir şekilde çalışmak üzere yüksek mukavemetli malzemeler ve hassas işleme kullanır.

Raydafon, hidrolik silindirlerin yanı sıra, aşağıdakileri içeren eksiksiz bir güç aktarım ürün yelpazesi de sunmaktadır:PTO milleri, tarımsal dişli kutuları, hassas dişlilerVeplanet dişli kutuları. Komple makine imalatçıları, tamircileri ve parça satıcıları birden fazla bileşeni tek bir tedarikçiden temin edebilir, böylece mükerrer koordinasyon çalışmaları ortadan kalkar.

06

Forklift Hidrolik Silindir SSS

Teklif için hangi bilgileri sağlamam gerekiyor?

Forklift tonajını, silindir fonksiyonunu (kaldırma, yatırma veya yana kaydırma), çapı, çubuk çapını, stroku, bağlantı ucu stilini, montaj boyutlarını ve çalışma basıncını gönderin. Bir çizim, örnek fotoğraf veya mevcut parça numarası, onayı önemli ölçüde hızlandırır.

Mevcut bir forklift silindirinin yerine yenisini tedarik edebilir misiniz?

Evet. Orijinal parça numarasını veya boyutlu çizimi gönderin, eşleşmeyi onaylayalım. Bu, satış sonrası değiştirme talebi için en yaygın yoldur.

Komple silindirlerin yanı sıra tamir takımları da sağlıyor musunuz?

Evet. Tamir takımları müşteri gereksinimlerine göre tedarik edilebilir; bu, bir kamyonu sahada onarması gereken forklift tamircileri ve ekipman mühendisleri için faydalıdır.

Bu silindirler hangi basınçta çalışıyor?

Forklift hidrolik silindirleri, forklift tonajına ve işlevine bağlı olarak genellikle 7–14 MPa aralığında çalışır. Her silindir, belirtilen değerdeki performansı doğrulamak için sevkıyattan önce basınç testine tabi tutulur.

Piston çubuğunda hangi yüzey işlemi kullanılıyor?

Anahtar bileşenler, sık çalıştırma ve zorlu çalışma ortamlarına uygun, korozyon ve aşınma direnci için çubuk yüzeyi elektrolizle kaplanmış veya sert kromla işlenmiş yüksek mukavemetli alaşımlı çelikten yapılmıştır.

Özel delik, kontur ve bağlantı stillerini destekliyor musunuz?

Evet. OEM ve ODM projeleri de dahil olmak üzere, belirli forklift modeline ve çalışma yoğunluğuna uygun farklı silindir çapları, stroklar ve bağlantı ucu stilleri ile özelleştirilmiş çözümler sunuyoruz.

Forklift Hidrolik Silindir Teklifi İsteyin

Forklift modelini, silindir fonksiyonunu, çapını, strokunu ve montaj ayrıntılarını gönderin. İster forklift üreticisi, ister hidrolik sistem entegratörü veya bakım birimi olun, Raydafon spesifikasyonu onaylayacak ve teslimat süresini de içeren bir fiyat teklifi sunacaktır.

View as

Forklift Yatırma Silindiri

Forklift Yatırma Silindiri

Raydafon forklift eğim silindiri, 1,5-18 tonluk forkliftlerde çatal direği eğim kontrolü için özel olarak tasarlanmış bir hidrolik silindirdir. Uyumlu piston, silindir gövdesi, rot ve conta seti ile yüksek mukavemetli çelikten üretilmiştir. Çalışma basıncı 7-14 MPa, yük altında basınç dalgalanması yok. Standart delik çapları 60-100 mm, çubuk çapları 25-40 mm, strok 32-193 mm. Vidalı sabitleme ve tespit halkası bağlantısı, direği çıkarmadan yağ keçesinin birkaç dakika içinde değiştirilmesine olanak tanır. Depo, fabrika ve liman operasyonlarına uygundur. OEM forklift markalarına özel delik, strok ve montaj mesafesi mevcuttur. Adedi 50 adet, 25-35 günlük toplu teslim süresi. Teklif için forklift modelini, delik/strok gereksinimini ve miktarını gönderin.
Forklift Kaldırma Silindiri

Forklift Kaldırma Silindiri

Raydafon forklift kaldırma silindiri, çatal taşıyıcıyı yükselten ve alçaltan, direğe monte edilen dikey kaldırma bileşenidir. Uyumlu piston ve optimize edilmiş sızdırmazlık halkası yapısına sahip yüksek mukavemetli çelikten üretilmiştir. Standart modeller Φ56-60 mm delik, Φ45 mm çubuk, 1500-1505 mm strok ve 17,5-18,1 MPa çalışma basıncını kapsar. Gelişmiş modeller, tam strok sırasında sert darbeyi önleyen, hem kargoyu hem de direk yapısını koruyan bir tampon cihazı içerir. Elektrikli ve dizel forkliftlerle uyumludur. N30M300'den A2A35M300'e kadar beş standart model, OEM için özel çap ve strok mevcuttur. Adedi 50 adet, 25-35 günlük toplu teslim süresi. Teklif için forklift modelini, strok gereksinimini ve miktarını gönderin.
Çin'de güvenilir bir Forklift Hidrolik Silindiri üretici ve tedarikçi olarak ürünlerimiz CE sertifikasını geçmiştir. Kaliteli ürünler satın almak istiyorsanız lütfen bizimle iletişime geçin.
