Forklift Kaldırma Silindiri
  • Forklift Kaldırma SilindiriForklift Kaldırma Silindiri
  • Forklift Kaldırma SilindiriForklift Kaldırma Silindiri

Forklift Kaldırma Silindiri

Raydafon forklift kaldırma silindiri, çatal taşıyıcıyı yükselten ve alçaltan, direğe monte edilen dikey kaldırma bileşenidir. Uyumlu piston ve optimize edilmiş sızdırmazlık halkası yapısına sahip yüksek mukavemetli çelikten üretilmiştir. Standart modeller Φ56-60 mm delik, Φ45 mm çubuk, 1500-1505 mm strok ve 17,5-18,1 MPa çalışma basıncını kapsar. Gelişmiş modeller, tam strok sırasında sert darbeyi önleyen, hem kargoyu hem de direk yapısını koruyan bir tampon cihazı içerir. Elektrikli ve dizel forkliftlerle uyumludur. N30M300'den A2A35M300'e kadar beş standart model, OEM için özel çap ve strok mevcuttur. Adedi 50 adet, 25-35 günlük toplu teslim süresi. Teklif için forklift modelini, strok gereksinimini ve miktarını gönderin.
Raydafon · Çin OEM Üreticisi

Elektrikli ve Dizel Forkliftler için Özel Forklift Kaldırma Silindiri - 1500 mm Strok, OEM Doğrudan Tedarik

Forklift kaldırma silindiri, çatal taşıyıcıyı yükselten ve indiren, direğe monte edilen dikey hidrolik silindirdir. Raydafon, yağ sızıntısını ve aşınmayı azaltan, uyumlu bir piston ve optimize edilmiş bir sızdırmazlık halkası yapısı ile yüksek mukavemetli çelikten üretmektedir. Gelişmiş modeller, tam strok sırasında sert darbeyi önleyen, kırılgan kargoyu koruyan ve direk üzerindeki aşınmayı azaltan bir tampon cihazı içerir.

İle uyumlu Elektrikli ve dizel
Çalışma basıncı 17,5-18,1 MPa
Delik ΦD Φ56 ila Φ60 mm
Çubuk Φd Φ45 mm
Strok S 1500-1505mm
Birim ağırlığı 32,6-50 kilo
Dikey ve yatay

Kaldırma Silindiri ve Eğme Silindiri — Kaldırma Silindirinin Gerçekte Yaptığı Şey

Dikey eksen

Kaldırma Silindiri(bu ürün)

  • HareketDikey yukarı ve aşağı
  • İşlevÇatal taşıyıcıyı yükseltir ve indirir
  • Strok aralığı1500-1505mm standart
  • MontajDirek raylarının içine monte edilir
  • Tampon cihazıGelişmiş modellerde mevcuttur
Yatay eksen

Yatırma Silindiri

  • Hareketİleri ve geri eğim
  • İşlevDirek ve çatal açısını değiştirir
  • Strok aralığı32-193mm
  • MontajDirek tabanı pivotuna takılı
  • Tampon cihazıGenellikle gerekli değildir
Forklift Yatırma Silindirini Görüntüle →

Kaldırma ve yerleştirme döngüsü sırasında her iki silindir de birlikte çalışır: Operatör, yükü dengelemek için direği eğer ve ardından kaldırma silindiriyle birlikte taşıyıcıyı kaldırır. Aynı fabrikadan gelen iki silindirin eşleştirilmesi, hidrolik tepkinin tutarlı olmasını sağlar ve yedek parça envanterini basitleştirir. Tüm ürün yelpazesi şurada listelenmiştir:Forklift Hidrolik Silindirikategori.

Beş Standart Model — Tam Teknik Özellikler Tablosu

Beş modelin tümü aynı yüksek mukavemetli çelik gövdeyi ve uyumlu sızdırmazlık halkası mimarisini paylaşıyor. Forklift direğinize ve kurulum mesafenize uygun modeli seçin veya özel yapım için OEM çiziminizi gönderin.

Çizim numarası Delik ΦD Çubuk Φd Strok S Düzenlemek. L Basınç Liman Ağırlık
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kilo
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kilo
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kilo
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Kurulum mesafenizi eşleştiremiyor musunuz? OEM çizim numarasını veya fiziksel bir numuneyi gönderin. Raydafon tersine mühendislik yapar, bir numune üretir ve partiyi aynı çizim üzerinde fiyatlandırır. Diğer hareketli makinelerde kullanılan daha geniş hidrolik silindir serisi için bkz.Hidrolik Silindirkategori.

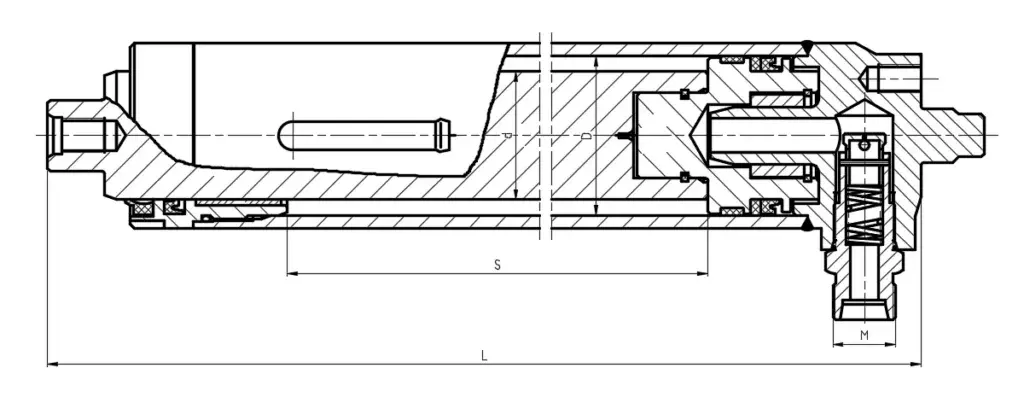

Boyut Çizimleri

Forklift lift cylinder dimension drawing
Kuruluma genel bakış — montaj düzeni, delik/çubuk arayüzü ve bağlantı noktası konumu

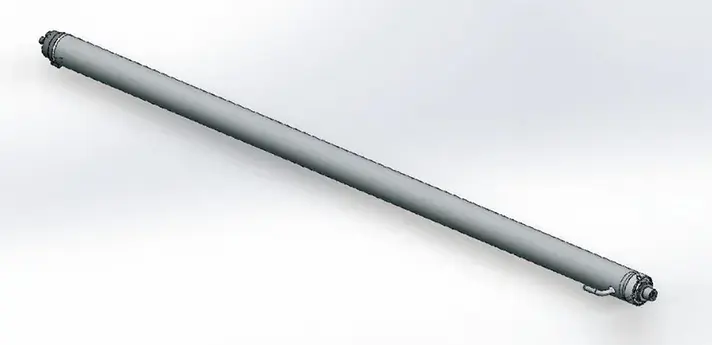

Forklift lift cylinder product detail
Ürün ayrıntısı — sızdırmazlık halkası yapısı ve piston düzeneği
Forklift lift cylinder application photo
Uygulama — çalışan bir forklift direğine monte edilir
Mühendislik tasarımı

Silindir Ömrünü Uzatan Dört Tasarım Noktası

01

Yüksek mukavemetli çelik gövde

Aşınma direnci ve işleme direnci temel gereksinimlerdir. Günlük döngülerde çalışan ağır kullanımlı kamyonlarda, silindir yüzeyinde uzun süreli servis sonrasında çok az görünür aşınma görülür.

02

Uyumlu piston ve sızdırmazlık halkası

Piston geometrisi ve sızdırmazlık halkası profili takım olarak eşleştirilmiştir. Sızdırmazlık halkası yapısı optimize edildikten sonra, yağ sızıntısı arızaları önemli ölçüde azaldı; bir müşteri, bakım sıklığının yaklaşık olarak yarı yarıya azaldığını bildirdi.

03

Duyarlı kaldırma kontrolü

Silindir, kol girişine anında yanıt verir. Operatörler acil kaldırma sırasında hızlı hareket edebilir veya hassas kargo üzerinde doğru konumlandırma için yavaşlayabilir; gecikme veya atlama olmaz.

04

Gelişmiş modellerde tampon cihazı

Strok sonu tamponu, çatal direğin tepesine ulaştığında pistonu yavaşlatır. Sert darbe yok, titreşim yok; bu, kırılgan ürünleri korur ve direk üzerindeki yapısal aşınmayı azaltır.

Raydafon Forklift Kaldırma Silindirlerinin Avantajları

  • A
    Elektrikli ve dizel forkliftlerle uyumlu

    Beş standart model çoğu forklift direğini kapsar. 1658 mm'den 1808 mm'ye kadar olan kurulum mesafeleri, yaygın depo ve lojistik kamyonlarına uygundur.

  • B
    Sürekli döngüler altında kararlı basınç

    17,5-18,1 MPa olarak derecelendirilmiştir. Uyumlu piston ve conta seti, sık sık yapılan yukarı-aşağı çevrimlerde basıncı herhangi bir sapma olmadan sabit tutar.

  • C
    Düşük yağ sızıntısı, düşük aşınma

    Optimize edilmiş conta yapısı, tozlu depo ve nemli ortamlarda sızıntıyı azaltır. Daha düşük bakım sıklığı işletme maliyetini doğrudan azaltır.

  • D
    Tampon cihaz koruması

    Gelişmiş modeller, pistonu strok sonunda yavaşlatarak, hassas yük üzerindeki sert darbeyi önler ve direk ile silindirin kendisindeki aşınmayı azaltır.

  • E
    OEM desteği

    Forklift marka ve model veya çizim numarasını gönderin. Raydafon tersine mühendislik uygular, aynı çizim üzerinde özel bir partinin numunelerini alır ve teklif verir.

  • F
    Fabrika doğrudan tedarik

    Raydafon'un Ningbo'daki kendi fabrikasında üretilmiştir. Müşteriler, satış sonrası hızlı yanıt ve istikrarlı parti kalitesiyle doğrudan üreticiyle iletişim kurar.

Forklift Kaldırma Silindirlerinin Kullanıldığı Yerler

Depo yükleme ve boşaltma

Konteyner yükleme, palet toplama ve raf transferi. Duyarlı kaldırma kontrolü, standart palet yüklerinin taşınmasını hızlandırır.

Fabrika kaldırma işlemleri

Operatörün istifleme için direğin tepesinde hassas yükseklik kontrolüne ihtiyaç duyduğu ağır veya düzensiz endüstriyel yükler.

Liman ve lojistik cirosu

Sürekli ağır döngü ortamları. Tampon cihazı ve düşük aşınmalı contalar, silindirin vardiya başına binlerce döngü boyunca çalışmasını sağlar.

Satış sonrası ve yedek parçalar

Popüler kamyon modelleri için OEM eşdeğeri güvenilir bir kaldırma silindirine ihtiyaç duyan forklift satıcıları ve satış sonrası tedarikçileri. Hem stok hem de özel üretim mevcuttur.

Sipariş Spesifikasyon Sayfası

Uyumluluk
Elektrikli ve dizel forkliftler
Çalışma basıncı
17,5-18,1 MPa
Delik çapı
Φ56 ila Φ60 mm
Çubuk çapı
Φ45 mm
Felç
1500 ila 1505 mm
Kurulum mesafesi
1658 ila 1808 mm
Birim ağırlığı
32,6 ila 50 kg
Bağlantı noktası / arayüz
G1/2, M22×1,5
Tampon cihazı
Darbesiz tam stroklu duruş için gelişmiş modellerde mevcuttur
Sızdırmazlık
Yağ sızıntısını ve aşınmayı azaltmak için optimize edilmiş sızdırmazlık halkası yapısı
Özelleştirme
Özel çap, strok, bağlantı noktası tipi, OEM paketleme ve özel etiket
Adedi
Model başına 50 adet
Toplu teslim süresi
Mevduat ve çizim onayından sonra 25-35 gün
Teklif esası
Forklift modeli ve tonajı, gerekli strok, liman boyutu, miktarı, varış limanı

Siparişiniz Raydafon Üzerinden Nasıl Taşınır?

01

Başvuru Özeti

Forklift marka ve modelini, tonajını, gerekli stroku, liman boyutunu, miktarını ve varış limanını gönderin.

02

Model Seçimi

Raydafon, standart bir modelin (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) uygun olup olmadığını veya özel bir yapıya ihtiyaç duyulup duyulmadığını doğrular.

03

Numune ve Çizim Onayı

Özel yapımlar için Raydafon, OEM parçası üzerinde tersine mühendislik uygular, bir numune üretir ve alıcıyla birlikte delik, strok, kurulum mesafesi ve bağlantı noktası boyutlarını onaylar.

04

Gövde ve Çubuk İşleme

Yüksek mukavemetli çelik silindir gövdesi toleransa göre honlanmıştır. Piston kolu taşlanmıştır ve aşınmaya karşı dayanıklılık için sert krom kaplanmıştır.

05

Montaj ve Tampon Ayarlama

Piston, contalar, kılavuz burç ve tampon cihazı monte edilir. Tampon stroku, durdurmanın nominal basınçta darbesiz olmasını sağlayacak şekilde ayarlanmıştır.

06

Paketleme ve Sevkiyat

Silindirler, pas önleyici yağ ve koruyucu uç kapakları ile ahşap kutularda paketlenir. Paketleme listesi, fatura ve denetim raporuyla birlikte deniz, hava veya ekspres yoluyla gönderilir.

Dokümantasyon ve Kalite Desteği

  • ✓
    Malzeme Sertifikası

    Silindir gövdesi ve çubuk malzemesi sertifikası, conta bileşiği veri sayfası her sevkiyatla birlikte verilir.

  • ✓
    Basınç Test Raporu

    Her silindir paketlemeden önce nominal basınçta basınç testine tabi tutulmuştur. Sızıntı, strok düzgünlüğü ve port uyumu kaydedilir.

  • ✓
    Boyutsal Muayene Kaydı

    Sipariş edilen spesifikasyona veya müşteri çizimine göre kaydedilen delik, çubuk, strok, montaj mesafesi ve bağlantı noktası boyutları.

  • ✓
    İhracat Ambalajı

    Pas önleyici yağlı ve koruyucu uç kapaklı tahta sandık. Deniz taşımacılığı için paletlenen ve bağlanan büyük silindir partileri.

Sıkça Sorulan Sorular

Forklift kaldırma silindiri nedir?

Forklift kaldırma silindiri, çatal taşıyıcıyı yükselten ve indiren, direğe monte edilen dikey hidrolik silindirdir. Hidrolik basıncı dikey eksen boyunca doğrusal harekete dönüştürür ve forkliftteki eğim silindiri ve direksiyon silindirinin yanı sıra üç temel hidrolik silindirden biridir.

Kaldırma silindiri ile yatırma silindiri arasındaki fark nedir?

Kaldırma silindiri dikey olarak hareket eder ve çatal taşıyıcının yüksekliğini kontrol eder. Eğim silindiri yatay olarak hareket eder ve direğin ileri ve geri açısını kontrol eder. Bir yükü kaldırırken veya konumlandırırken her ikisi de birlikte çalışır. Raydafon her ikisini de üretiyor ve eğim silindiri sitede ayrı ayrı listeleniyor.

Bu silindir hangi çalışma basıncını karşılıyor?

Modele bağlı olarak çalışma basıncı 17,5 MPa veya 18,1 MPa'dır. Delik ve çubuk boyutları bu basınç aralığına uyarlanmıştır, böylece silindir, sürekli kaldırma döngüleri altında basıncı sabit tutar.

Hangi malzemeler ve contalar kullanılıyor?

Silindir gövdesi ve piston kolu yüksek mukavemetli çelikten yapılmıştır. Conta seti, optimize edilmiş sızdırmazlık halkası yapısına sahip, aşınmaya dayanıklı bir bileşik kullanır. Bu yapı, yağ sızıntısını ve aşınmayı azaltarak tozlu depo veya nemli ortamlarda servis ömrünü uzatır.

Tampon cihazı nedir ve neden önemlidir?

Gelişmiş Raydafon modellerinde silindirin strok sonunda bir tampon cihazı bulunur. Çatal direğin tepesine ulaştığında tampon pistonu yavaşlatır, böylece sert bir 'tıkırtı' veya titreşim olmaz. Bu, kırılgan kargoyu korur ve direk ile silindirin kendisindeki darbe aşınmasını azaltır.

Hangi forkliftlerle uyumludur?

Beş standart model, yaygın elektrikli ve dizel forklift uygulamalarını kapsamaktadır. Kurulum mesafesi 1658 mm ila 1808 mm arasında değişmektedir, dolayısıyla çoğu standart direk eşleşen bir modele sahiptir. Raydafon, OEM direkler veya daha eski kamyonlar için özel delik, strok ve kurulum mesafesini destekler.

MOQ ve teslim süresi nedir?

MOQ model başına 50 birimdir. Toplu teslimat süresi, modelin karmaşıklığına ve sipariş miktarına bağlı olarak, depozito ve çizim onayından sonra 25-35 gündür.

Nasıl teklif talep edebilirim?

Forklift modelinizi ve tonajınızı, gerekli stroku, liman boyutunu, miktarını ve varış limanını gönderin. Raydafon, modeli onaylayacak veya özel bir yapı tasarlayacak, ardından teslim süresi ve paketleme ayrıntılarını içeren bir FOB Ningbo teklifi sunacak.

Özel Forklift Kaldırma Silindirlerini Tedarik Etmeye Hazır mısınız?

Forklift modelinizi ve tonajınızı, gerekli stroku, liman boyutunu ve sipariş miktarını gönderin. Raydafon standart modeli onaylayacak veya özel bir yapı tasarlayacak, ardından teslim süresi ve paketleme ayrıntılarını içeren bir FOB Ningbo teklifi sunacak.
