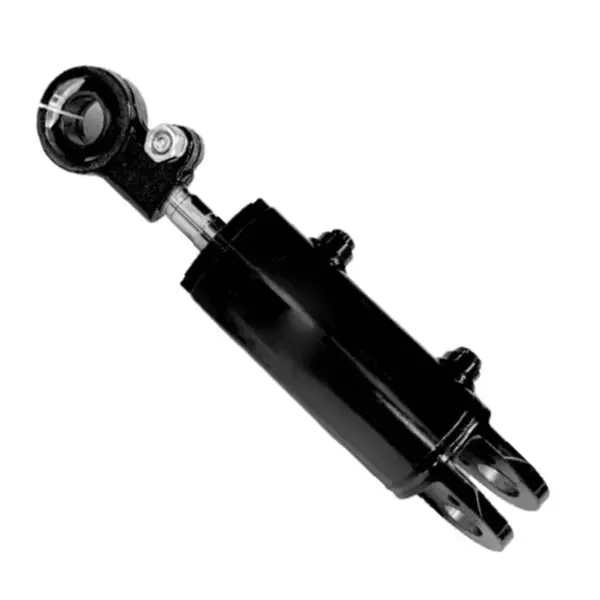

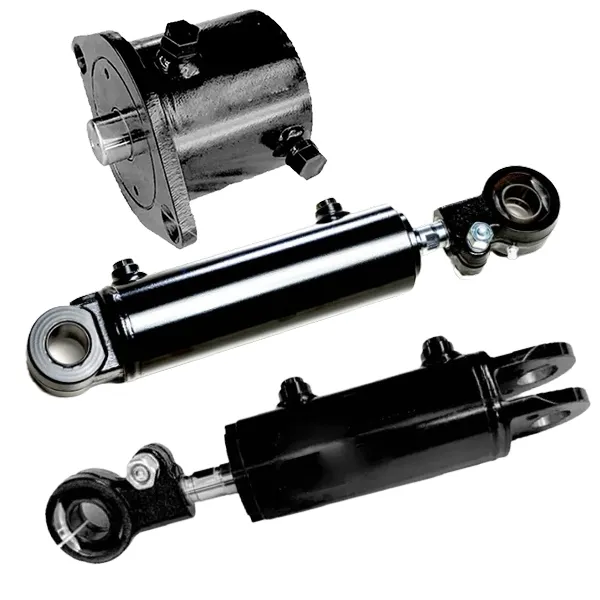

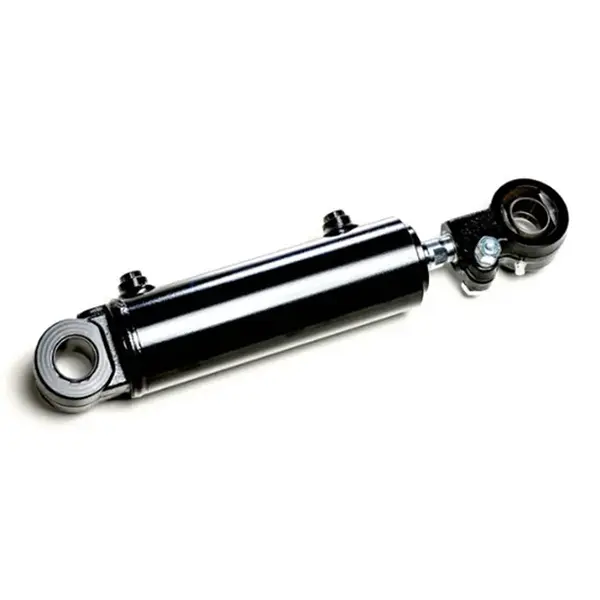

Forklift Yatırma Silindiri

Raydafon forklift eğim silindiri, 1,5-18 tonluk forkliftlerde çatal direği eğim kontrolü için özel olarak tasarlanmış bir hidrolik silindirdir. Uyumlu piston, silindir gövdesi, rot ve conta seti ile yüksek mukavemetli çelikten üretilmiştir. Çalışma basıncı 7-14 MPa, yük altında basınç dalgalanması yok. Standart delik çapları 60-100 mm, çubuk çapları 25-40 mm, strok 32-193 mm. Vidalı sabitleme ve tespit halkası bağlantısı, direği çıkarmadan yağ keçesinin birkaç dakika içinde değiştirilmesine olanak tanır. Depo, fabrika ve liman operasyonlarına uygundur. OEM forklift markalarına özel delik, strok ve montaj mesafesi mevcuttur. Adedi 50 adet, 25-35 günlük toplu teslim süresi. Teklif için forklift modelini, delik/strok gereksinimini ve miktarını gönderin.
Raydafon OEM · Forklift Yedek Parçaları

1,5-18 Tonluk Forkliftler için Özel Forklift Yatırma Silindiri - OEM Üretici Doğrudan Tedarik

Forklift eğim silindiri, direk ve çatalların ileri ve geri eğimini kontrol eden hidrolik bileşendir. Raydafon, yüksek mukavemetli çelik ve uyumlu piston / çubuk / conta seti kullanarak 1,5-18 tonluk forkliftler için eğim silindirleri üretmektedir. Çalışma basıncı yük altında 7-14 MPa'da stabildir. Vidalı sabitleme ve tespit halkası bağlantısı, yağ keçesinin direği çıkarmadan birkaç dakika içinde değiştirilmesine olanak tanır. Depo yükleme, fabrika kaldırma ve liman devir işlemleri için uygundur.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14MPa Çalışma basıncı
Φ60-100 mm Delik çapı
Φ25-40 mm Çubuk çapı
32-193mm Felç
3,4-22 kilo Birim ağırlığı
Ürün Anatomisi

Yatırma Silindirinin İçinde — 25 Eşleşen Parça

Silindir emtia donanımından monte edilmemiştir. Piston, silindir gövdesi, piston kolu ve conta seti, deneyimli bir montajcının eşleşen bir çifti elle bitirmesine benzer şekilde bir set olarak eşleştirilir. Bu nedenle silindir yüksek basınç altında yıllarca salmastra basıncını kaybetmeden stabil şekilde çalışır.

Farklı forklift tonajları farklı iç çaplar ve stroklar kullandığından, yatırma silindiri modelinin kamyona uygun olması gerekir. Raydafon, QA20V500'den A45M300'e kadar yedi standart modeli stoklayıp üretiyor ve müşteri çizimine göre özel bir model üretebiliyor. Bunun yerine dikey kaldırma fonksiyonuna ihtiyaç duyan kamyonlar için Raydafon ayrıcaForklift Kaldırma Silindiri.

Forklift tilt cylinder parts anatomy

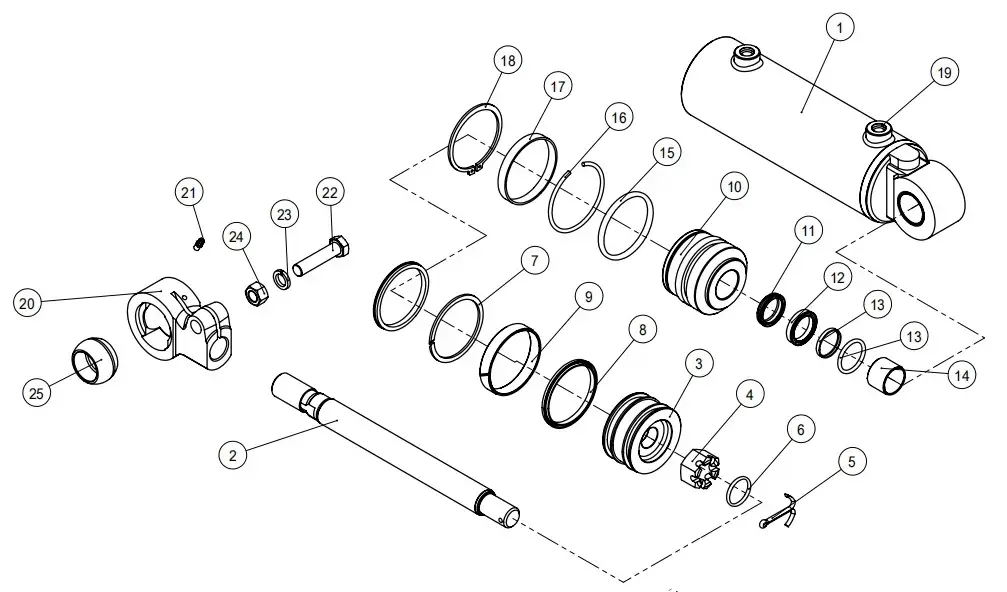

Numaralandırılmış parça şeması — 25 eşleşen bileşen

25 Parçalı Bileşen Listesi

Parçalar, patlatılmış görünüme uyacak şekilde aşağıda numaralandırılmıştır. 1-25 arası sayılar yukarıdaki şemaya karşılık gelir.

01Silindir Muhafazası takma
02Piston Mili
03Piston
04Altıgen Somun
05Kamalı Pimler
06O-Ring
07Arka Halka
08Delik Contası
09Aşınma Halkası
10Kılavuz Burç
11Toz Silecek
12U-halkası
13Çubuk Contası
14Du Bush
15O-Ring
16Yuvarlak Tel
17Anahtarlık
18Şaft Segmanları
19Fiş
20Çatal
21Gresörlük
22Sürgü
23Yaylı Rondelalar
24Ceviz
25Küresel Rulman

Standart Model Matrisi - Yedi Çap/Strok Kombinasyonu

Forklift tonajınıza ve montaj düzeninize uygun modeli seçin veya özel yapım için OEM çiziminizi gönderin. Aşağıda listelenen tüm modeller aynı eşleşen piston / çubuk / conta mimarisini paylaşır.

Çizim numarası Delik ΦD Çubuk Φd Strok S Düzenlemek. L Basınç Liman Ağırlık
QA20V500-405000-000 Φ60 Φ30 32 109 18MPa 2-M14×1,5 3,4 kilo
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kilo
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kilo
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kilo
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Modelinizi bulamıyor musunuz? OEM çizim numarasını veya fiziksel bir numuneyi gönderin. Raydafon tersine mühendislik yapar, bir numune üretir ve partiyi aynı çizim üzerinde fiyatlandırır. Daha geniş forklift hidrolik silindir serisi için bkz.Forklift Hidrolik Silindirikategori.

Forklift tilt cylinder dimension drawing 1

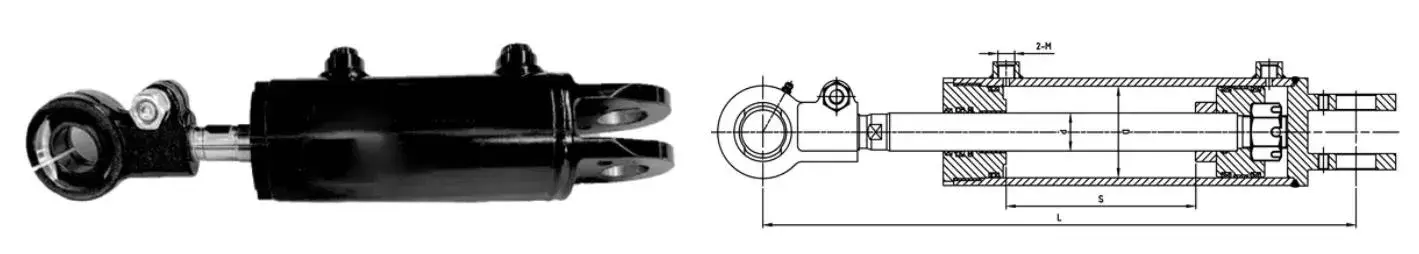

Model QA20V500-405000-000 · Φ60 × Φ30 × 32 strok
Forklift tilt cylinder dimension drawing 2

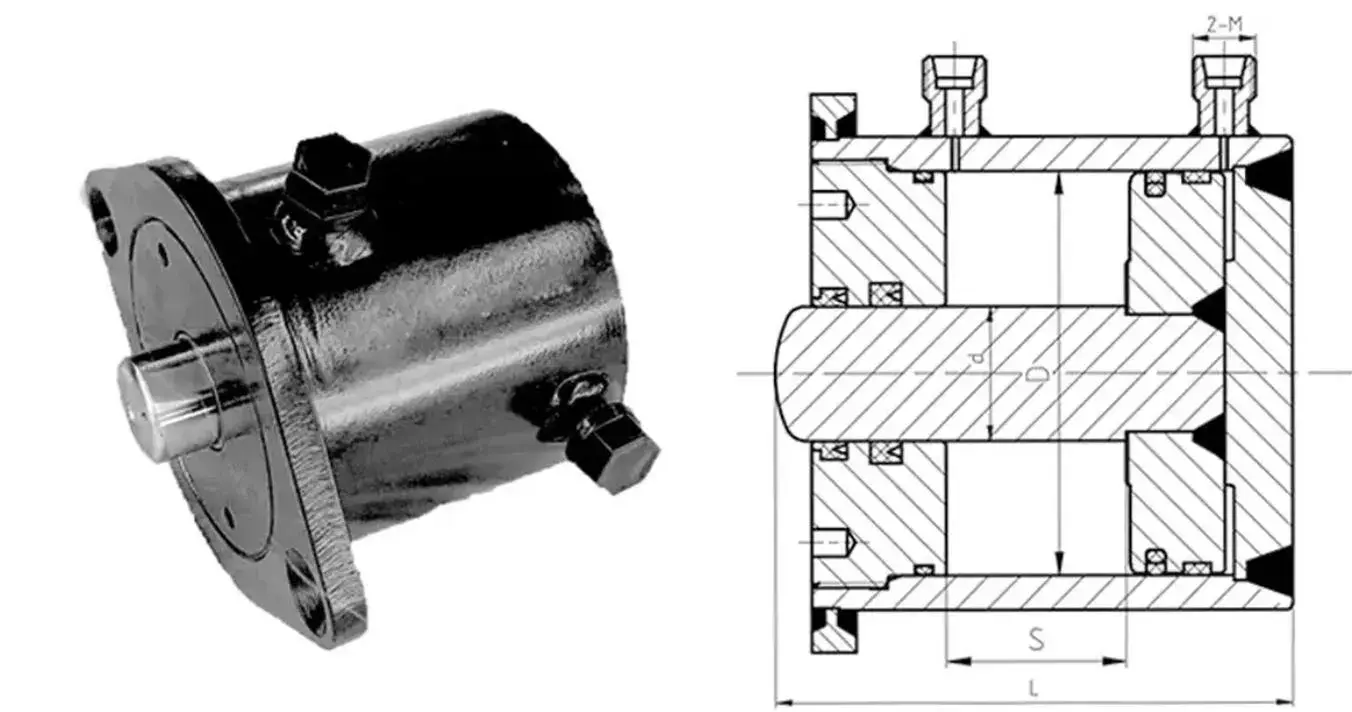

Modeller S16N450 / RTE35M300 / A15N450
Forklift tilt cylinder dimension drawing 3

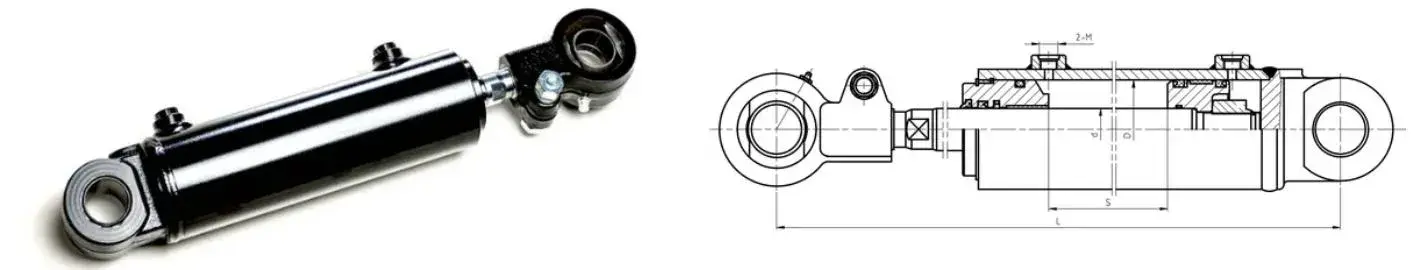

A30M300 / A35M300 / A45M300 Modelleri
Forklift tilt cylinder dimension drawing overview
Kuruluma genel bakış — montaj düzeni ve arayüz boyutları
Çalışma prensibi

Eğim Silindiri Direği Nasıl Hareket Eder?

Eğim silindiri, pistonu ileri ve geri eğilmeye iten ileri geri hareketle iter. Hidrolik yağ, silindir tabanındaki iki delikten birinden girer; piston kolu direği uzatır ve ileri iter veya direği geri çeker ve geri çeker. Diğer hidrolik bileşenlerden farklı olarak bu silindir, delik ve çubuk yüzeyleri conta setiyle eşleştiğinden her iki yönde de sorunsuz çalışır.

Ağır veya düzensiz kargolarda operatör, kaldırmadan önce yükü dengelemek için eğim fonksiyonunu kullanır. Doğru açı kontrolü, yükün kaymasını önleyen ve forklifti sabit tutan şeydir. Raydafon, tepkinin tam yük altında düzgün kaldığını doğrulamak için yatırma silindirini 7-14 MPa çalışma basıncı altında test eder.

Raydafon Forklift Yatırma Silindirlerinin Avantajları

01

Yüksek basınç altında kararlı

Uyumlu piston, çubuk ve conta seti, basıncı 7-14 MPa'da sabit tutar. Ağır yük altında veya uzun çalışma vardiyalarında dalgalanma olmaz.

02

Aşınmaya dayanıklı conta bileşiği

Contalar, düşük yağ sızıntısı ve düşük aşınma özelliğine sahip, aşınmaya dayanıklı bileşikten yapılmıştır. Tozlu depolarda veya nemli ortamlarda güvenilirdir.

03

Hızlı bakım tasarımı

Vidalı sabitleme ve tespit halkası bağlantısı, yağ keçesinin birkaç dakika içinde değiştirilmesine olanak tanır. Direğin tamamını kamyondan çıkarmaya gerek yoktur.

04

Yedi standart model

Delik Φ60 ila Φ100, çubuk Φ25 ila Φ40, strok 32 ila 193 mm. Özel bir takım siparişi gerektirmeden çoğu 1,5-18 tonluk forklift uygulamasını kapsar.

05

OEM desteği

Forklift marka ve modelini veya çizim numarasını gönderin. Raydafon tersine mühendislik uygular, aynı çizim üzerinde özel bir partinin numunelerini alır ve teklif verir.

06

Fabrika doğrudan tedarik

Raydafon'un kendi fabrikasında üretilmektedir. Müşteriler tüccarla değil üreticiyle muhatap olur. Hızlı satış sonrası yanıt ve istikrarlı parti kalitesi.

Forklift Tilt Silindirlerinin Kullanıldığı Yerler

  • A
    Depo yükleme ve boşaltma

    Operatörün kaldırmadan önce yükü dengelemesi gereken konteyner yükleme, palet toplama ve raf transferi. Doğru açı kontrolü kargonun kaymasını önler.

  • B
    Fabrika kaldırma işlemleri

    Kaldırma döngüsü sırasında yükü dengelemek için forkliftin direği ileri veya geri eğmesi gereken ağır veya düzensiz endüstriyel yükler.

  • C
    Liman ve lojistik cirosu

    Eğimli silindirin vardiya başına binlerce döngü çalıştığı sürekli ağır iş döngüsü ortamları. Uyumlu contalar ve düşük aşınma, cihazın sızıntı olmadan çalışmasını sağlar.

  • D
    Satış sonrası ve yedek parça dağıtımı

    1,5-18 tonluk kamyonlar için OEM eşdeğeri güvenilir bir yatırma silindirine ihtiyaç duyan forklift satıcıları ve satış sonrası tedarikçileri. Hem depo stoku hem de özel üretim mevcuttur.

Sipariş Spesifikasyon Sayfası

Tonaj kapsamı
1,5 ila 18 tonluk forkliftler
Çalışma basıncı
7-14MPa (belirli modellerde 18,1 MPa'ya kadar test edilen tepe değeri)
Delik çapı
Φ60 ila Φ100 mm
Çubuk çapı
Φ25 ila Φ40 mm
Felç
32 ila 193 mm
Kurulum mesafesi
109 ila 565 mm
Birim ağırlığı
3,4 ila 22 kg
Bağlantı noktası / arayüz
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Toplantı
Hızlı conta değişimi için vidalı sabitleme + tespit halkası bağlantısı
Mühür seti
Toz sileceği, U-halkası, çubuk contası, delik contası, arka halka, O-halkası, aşınma halkası, du burcu
Özelleştirme
Özel delik, çubuk, strok, montaj mesafesi, bağlantı noktası tipi; OEM ambalaj ve özel etiket
Adedi
Model başına 50 adet
Toplu teslim süresi
Mevduat ve çizim onayından sonra 25-35 gün
Teklif esası
Forklift modeli ve tonajı, delik/strok gereksinimi, liman boyutu, miktarı, varış limanı

Siparişiniz Raydafon Üzerinden Nasıl Taşınır?

  1. 01

    Başvuru Özeti

    Forkliftin marka ve modelini, tonajını, gerekli delik/rota/strokunu, liman boyutunu, miktarını ve varış limanını gönderin.

  2. 02

    Model Seçimi

    Raydafon, standart bir modelin (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) uygun olup olmadığını veya özel bir yapının gerekli olup olmadığını doğrular.

  3. 03

    Numune ve Çizim Onayı

    Özel yapımlar için Raydafon, OEM parçası üzerinde tersine mühendislik uygular, bir numune üretir ve alıcıyla birlikte delik, strok, kurulum mesafesi ve bağlantı noktası boyutlarını onaylar.

  4. 04

    Silindir Gövde ve Çubuk İşleme

    Yüksek mukavemetli çelik silindir gövdesi toleransa göre honlanmıştır. Piston kolu taşlanmıştır ve aşınmaya karşı dayanıklılık için sert krom kaplanmıştır.

  5. 05

    Montaj ve Basınç Testi

    Piston, contalar, kılavuz burç ve çatal monte edilir. Silindir, nominal basınçta sızıntı ve düzgün strok açısından basınç testine tabi tutulmuştur.

  6. 06

    Paketleme ve Sevkiyat

    Silindirler, pas önleyici yağ ve koruyucu uç kapakları ile ahşap kutularda paketlenir. Paketleme listesi, fatura ve denetim raporuyla birlikte deniz, hava veya ekspres yoluyla gönderilir.

Dokümantasyon ve Kalite Desteği

  • ✓
    Malzeme Sertifikası

    Silindir gövdesi ve çubuk malzemesi sertifikası, conta bileşiği veri sayfası her sevkiyatla birlikte verilir.

  • ✓
    Basınç Test Raporu

    Her silindir paketlemeden önce nominal basınçta basınç testine tabi tutulmuştur. Sızıntı, strok düzgünlüğü ve port uyumu kaydedilir.

  • ✓
    Boyutsal Muayene Kaydı

    Sipariş edilen spesifikasyona veya müşteri çizimine göre kaydedilen delik, çubuk, strok, montaj mesafesi ve bağlantı noktası boyutları.

  • ✓
    İhracat Ambalajı

    Pas önleyici yağlı ve koruyucu uç kapaklı tahta sandık. Deniz taşımacılığı için paletlenen ve bağlanan büyük silindir partileri.

Sıkça Sorulan Sorular

Forklift eğim silindiri nedir?

Forklift eğim silindiri, direk ve çatalların ileri ve geri eğimini kontrol eden hidrolik bir silindirdir. Kaldırma silindiri ve direksiyon silindirinin yanı sıra forklift hidrolik sisteminin temel bileşenlerinden biridir. Operatör eğim kolunu hareket ettirdiğinde silindir uzar veya geri çekilir, bu da direği alt pivotu etrafında döndürür ve çatal açısını değiştirir.

Raydafon hangi tonaj aralığını kapsıyor?

Raydafon, 1,5 tondan 18 tona kadar forkliftler için forklift yatırma silindirleri üretmektedir. Standart modeller Φ60 mm'den Φ100 mm'ye kadar delik çaplarını, Φ25 mm'den Φ40 mm'ye kadar çubuk çaplarını ve 32 mm'den 193 mm'ye kadar strokları kapsar. OEM forklift markaları için özel çap ve strok mevcuttur.

Silindir hangi çalışma basıncını kaldırabilir?

Silindir, standart model aralığında 7-14 MPa çalışma basıncı için derecelendirilmiştir ve tepe basınç kapasitesi S16N450-600000-001Z ve RTE35M300-600000-500 gibi belirli modellerde 18,1 MPa'da test edilmiştir.

Hangi malzemeler ve contalar kullanılıyor?

Silindir gövdesi ve piston kolu yüksek mukavemetli çelikten yapılmıştır. Conta seti bir toz sileceği, U-halkası, çubuk contası, delik contası, arka halka, O-halkası, aşınma halkası ve du burcunu içerir. Contalar, tozlu depo veya nemli ortamlarda düşük yağ sızıntısı ve düşük aşınma sağlayan aşınmaya dayanıklı bileşik kullanır.

Bakım ne kadar zor?

Silindir vidalı sabitleme ve tutma halkası bağlantısı kullanır. Bakım personeli, vidaları söküp tespit halkasını çıkararak yağ keçesini değiştirebilir veya silindirdeki sorunları giderebilir. Bu, direğin tamamını forkliftten çıkarmadan birkaç dakika içinde yapılabilir.

Raydafon belirli bir forklift markası için OEM silindirler üretebilir mi?

Evet. Raydafon, müşteri çizimine veya mevcut numuneye göre OEM üretimini destekler. Forklift markasını ve modelini, delik çapını, çubuk çapını, stroku, kurulum mesafesini, port boyutunu ve miktarını gönderin; Raydafon özel bir eğim silindiri teklif edecektir.

MOQ ve teslim süresi nedir?

MOQ model başına 50 birimdir. Toplu teslimat süresi, modelin karmaşıklığına ve sipariş miktarına bağlı olarak, depozito ve çizim onayından sonra 25-35 gündür.

Nasıl teklif talep edebilirim?

Forklift modelinizi ve tonajınızı, gerekli delik çapını, çubuk çapını, stroku, kurulum mesafesini, bağlantı noktası boyutunu, miktarını ve varış noktasını gönderin. Raydafon, FOB Ningbo teklifi, teslim süresi ve paketleme ayrıntılarıyla yanıt verecektir.
