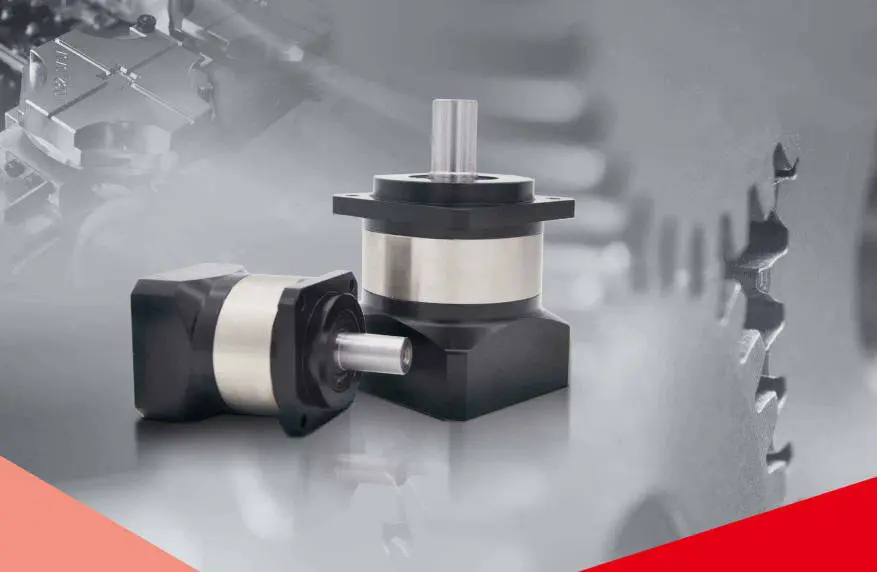

Raydafon, Çin'in yüksek kaliteli redüktör fabrikası doğrudan tedariki, güvenilir bir üretici ve tedarikçi olarak, yerli ve yabancı müşterilerin yüksek tork, uzun ömür ve yüksek verimlilik için tedarik ihtiyaçlarını karşılamak üzere otomasyon ekipmanı, yüksek yük iletim sistemi ve hassas kontrol alanı için uygun, istikrarlı performans, kompakt yapı ve uygun fiyata planet redüktörler sağlıyoruz.
Raydafon planet redüktör, yüksek mukavemetli alaşımlı çelik yapıyı benimser, dişli karbürlenir ve söndürülür ve hassas taşlanmıştır, diş yüzey sertliği HRC60 ± 2'ye ulaşır, yorulma direnci güçlüdür ve yük taşıma kapasitesi geleneksel dişli redüksiyon mekanizmasından çok daha yüksektir. Dahili üç dişli simetrik ağ tasarımı benimsenmiştir, iletim verimliliği %95'in üzerine çıkabilir, çalışma stabildir, gürültü düşüktür ve tork çıkışı eşittir. Hassasiyet ve güç tepkisi açısından yüksek gereksinimleri olan servo sistemler, elektrikli silindirler, endüstriyel robotlar, tekerlekli mobil şasiler, iletim hatları ve kaldırma cihazları vb. için özellikle uygundur.
RaydafonPlanet Şanzıman3:1~200:1'i kapsayan hız oranlarıyla tek aşamalı, iki aşamalı ve üç aşamalı yapısal kombinasyonlar sağlar ve çıkış torkunu ve azaltma oranı seçimini gerektiği gibi genişletebilir; çıkış formları, farklı ekipmanların kurulum gereksinimlerini karşılamak için anahtar mili, yivli mil, flanş tipi ve özelleştirilmiş standart dışı arayüzü içerir. Şirketin tüm ürünleri, ekipmanın genel stabilitesini büyük ölçüde artıran, sarsıntı ve ısınma olmadan yüksek hızda çalışmayı sağlamak için dinamik dengeleme testini ve eşmerkezlilik testini geçmiştir.
Raydafon tarafından üretilen planet redüktörler, otomatik montaj hatlarında, paketleme makinelerinde, CNC ekipmanlarında, taşıma ekipmanlarında, mühendislik paletli şasilerinde, rüzgar enerjisi kontrol sistemlerinde ve diğer alanlarda yaygın olarak kullanılmaktadır. Dayanıklılık, uyarlanabilirlik ve fiyat rekabetçiliği açısından mükemmel performansa sahiptirler ve yerli ve yabancı müşteriler tarafından iyi karşılanmaktadırlar. İster entegratör, komple makine üreticisi veya bakım hizmeti sağlayıcısı olun, size uygun maliyetli iletim çözümleri ve istikrarlı tedarik desteği sağlayabiliriz.
Planet Dişli Kutusu Nasıl Çalışır?
Planet redüktörün temel yapısı üç önemli parçadan oluşur: merkezi güneş dişlisi (giriş ucundaki pinyon), onun etrafında dönen planet dişli seti ve dışarıya sarılı iç dişli halkası. Güç, motordan iletilir, önce güneş dişlisini döndürür, ardından güneş dişlisi birden fazla planet dişliyi döndürür. Bu planet dişliler güneş dişlisi boyunca dönerek dönerler ve son olarak üzerlerine sabitlenen planet taşıyıcı vasıtasıyla gücü çıkış miline iletirler.
Bu "çok dişli ağ oluşturma" yöntemi, kuvvetin birden fazla dişli arasında paylaşılmasına olanak tanır; bu yalnızca düzgün bir çıkışa ve düşük gürültüye sahip olmakla kalmaz, aynı zamanda sıradan dişli yapılarına göre daha güçlü bir yük taşıma kapasitesine de sahiptir. Raydafon'un planet redüktörleri, kompakt bir yapıya sahip, aynı hacim koşulları altında daha yüksek tork üretebilir, sınırlı kurulum alanına sahip ancak servo sistemler, otomatik robotik kollar, paletli tahrik modülleri, paketleme makineleri vb. gibi yüksek iletim performansı gereksinimleri olan ekipmanlar için uygundur.
Planet redüktörün aktarım oranı, dişli oranına ve kademe sayısına bağlıdır. Genellikle tek kademeli 310:1'e ulaşabiliyor, iki kademeli 20100:1'e genişletilebiliyor, hatta daha büyük redüksiyon oranı gerektiren çalışma koşulları için üç kademeli kombinasyon bile yapılabiliyor. Raydafon, standart hız oranı yapısı sağlar ve özelleştirilmiş kaskad kombinasyonunu destekleyerek çıkış hızını ve tork aralığını müşteri ihtiyaçlarına göre ayarlar.
İç planet dişlinin dönüş sırasında kuvvet konumunu sürekli değiştirmesi nedeniyle dişli eşit şekilde aşınır ve tüm makinenin ömrü daha uzun olur. Ek olarak, sertleştirilmiş alaşımlı çelik dişliler, hassas rulmanlar ve düşük boşluklu montaj standartları kullanıyoruz; bu, redüktörü yalnızca çıkışta stabil kılmakla kalmıyor, aynı zamanda konumlandırma doğruluğunda da yüksek, tekrarlanan başlatma ve durdurma, ileri ve geri ve düşük atalet yük koşullarına uygun hale getiriyor.
Planet redüktörlerin temel avantajları yüksek verimlilik, yüksek tork yoğunluğu, küçük boyut ve iyi eş merkezlilik kontrolüdür. Raydafon, farklı endüstriyel sistemlerin gerçek ihtiyaçlarını karşılayabilecek dişli seti tasarımı, yağlama sistemi, çıkış flanşı eşleştirme vb. konularda olgun çözümlere sahiptir. İletim sisteminin optimizasyonunu değerlendiriyorsanız, sağladığınız motor parametrelerine ve yük gereksinimlerine göre uygun model ve yapı kombinasyonunu hızlı bir şekilde eşleştirebiliriz. Seçime danışmaya hoş geldiniz.
Planet Redüktörün Dişli Oranı Nasıl Hesaplanır
Planet redüktör kullanırken veya seçerken iletim oranının (redüksiyon oranının) hesaplanması temel ve kritik bir adımdır. Aktarım oranı, çıkış milinin hızını ve torkunu belirler ve ekipmanın çalışma verimliliği ve yük uyumu üzerinde doğrudan etkiye sahiptir. Raydafon, bir planeter redüksiyon sistemi tasarlarken, istikrarlı ve verimli kullanım sağlamak için uygun hız oranı yapısını gerçek ihtiyaçlara göre eşleştirecektir.

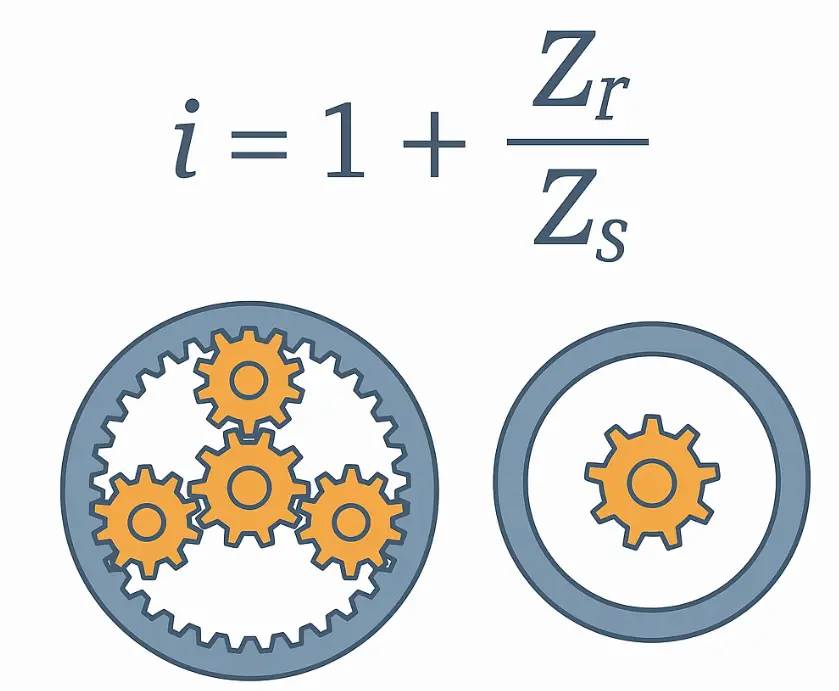

Planet redüktörün iletim oranını hesaplama formülü aslında karmaşık değildir. En yaygın yapı güneş dişlisinin aktif olması, iç bileziğin sabit olması ve planet taşıyıcının çıkışlı olmasıdır. Bu yapı altında aktarım oranının hesaplanmasına ilişkin formül şu şekildedir:
İletim oranı i = 1 + (Zr/Zs)
Nerede:
Zr, iç halkadaki diş sayısıdır
Zs güneş dişlisindeki diş sayısıdır
Basit bir örnek vermek gerekirse: Güneş dişlisindeki diş sayısı 20 ve iç bilezikteki diş sayısı 60 ise aktarma oranı:
ben = 1 + (60 ÷ 20) = 1 + 3 = 4
Yani motor 4 kez döner, çıkış mili 1 kez döner ve redüksiyon oranı 4:1'dir.
Raydafon tarafından tasarlanan planet redüktörlerde yaygın olarak kullanılan iletim oranı 3:1 ila 100:1 aralığını kapsamakta olup, bu oran tek kademeli, iki kademeli veya üç kademeli yapıların kombinasyonu ile elde edilmektedir.
Tek kademeli yapı Genellikle hız oranı 3~10'dur
İki aşamalı yapı Hız oranı 15~100
Üç aşamalı yapı Daha büyük bir azaltma oranı gerektiren ağır yüklü, düşük hızlı durumlar için uygundur
Hız oranının hesaplanmasına ek olarak, farklı seviyelerdeki gezegen gruplarının iç sürtünmeyi üst üste getireceğini ve bunun da verimlilik üzerinde hafif bir etkisi olacağını unutmamak da önemlidir. Bu nedenle, hız oranının izin verdiği varsayımıyla daha verimli bir düşük seviyeli kombinasyon seçmeye çalışın.
Raydafon, motor hızı, çıkış hızı gereksinimleri, yük torku ve müşteri tarafından sağlanan diğer verilere dayanarak makul bir iletim oranı ve yapısal seviye önerebilir ve seçimin erken aşamasında hataları önlemenize ve ekipmanın güvenilir şekilde çalışmasını sağlamanıza yardımcı olacak parametre çizimleri ve seçim önerileri sağlayabilir. Aktarım oranı hesaplaması konusunda emin değilseniz doğrudan bizimle iletişime geçebilirsiniz; uygun modelin hesaplanmasında ve eşleştirilmesinde yardımcı olacağız.
