Yem Karma Makinası için PGA Serisi Burgu Tahrikli Planet Şanzıman
  • Yem Karma Makinası için PGA Serisi Burgu Tahrikli Planet ŞanzımanYem Karma Makinası için PGA Serisi Burgu Tahrikli Planet Şanzıman
  • Yem Karma Makinası için PGA Serisi Burgu Tahrikli Planet ŞanzımanYem Karma Makinası için PGA Serisi Burgu Tahrikli Planet Şanzıman

Yem Karma Makinası için PGA Serisi Burgu Tahrikli Planet Şanzıman

PGA serisi burgu tahrikli planet dişli kutuları, 540 rpm'lik bir traktör PTO'sundan tahrik edilen TMR yem karıştırıcıları ve diyet besleyicileri için üretilmiştir. Sürekli tork, 11,1:1 ila 662,8:1 oranları ve standart 1"3/8 Z6 veya 1"3/4 Z20 giriş kamaları ile 3.810 N·m (PGA-502) ila 42.000 N·m (PGA-4203/4204) arasında çalışır. Dişliler ve miller yüksek mukavemetli alaşımlı çeliktir; yaklaşık HRC58 diş yüzeyi sertliğine kadar gazla karbürlenmiştir; tek parça dökme demir mahfaza toz, çamur ve yıkamaya karşı IP65'e göre çift sızdırmazlık kullanır. Raydafon tarafından Ningbo, Çin'deki kendi ISO 9001 atölyesinde OEM mikser üreticileri için ve çiftlikler ve bayiler için yedek ünite olarak üretilmiştir. Çizime göre özel oranlar, çıkış flanşları ve montaj yüzeyleri. Onaylanmış bir seçim ve teklif için mikser modelinizi veya çiziminizi 24 saat içinde gönderin.

Yem Karma Makinası için PGA Serisi Burgu Tahrikli Planet Şanzıman

TMR karıştırıcılar ve diyet besleyiciler için 540 rpm'lik PTO tahrikli planet redüktör, 11,1:1 ila 662,8:1 oranlarıyla 3.810–42.000 N·m sürekli tork sağlar. Toz, çamur ve yıkamada günlük çalışma için dökme demir gövde, karbürlenmiş alaşımlı çelik dişli, çift sızdırmazlık ve IP65 koruması.

  • 3.810–42.000Sürekli tork (N·m)
  • 11.1:1–662.8:1Mevcut oranlar
  • 540 dev/dakNominal giriş hızı
  • IP65Toz ve su koruması

Yem Mikserleri ve TMR Vagonları için PGA Serisi Burgu Tahrikli Planet Şanzıman

PGA serisi, traktör PTO'su ile yem karma makinesinin karıştırma vidası arasında bulunan helezon tahrik ünitesidir. Traktörden gelen 540 devir/dakikalık girdi, planet kademe aracılığıyla burgunun silajı, samanı ve konsantreyi durmadan kaldırmak ve katlamak için ihtiyaç duyduğu düşük, yüksek torklu dönüşe düşürülür. Yük yolu birkaç planet dişli arasında paylaşıldığından, sürücü mikserin ön veya yan plakasına cıvatalanacak kadar kompakt kalırken en küçük modelde 3.810 N·m'den en büyüğünde 42.000 N·m'ye kadar sürekli tork üretmeye devam eder.

Raydafon, PGA serisini Çin'in Ningbo kentindeki kendi atölyesinde ISO 9001 kalite sistemi kapsamında üretiyor ve bunu yem karma makinesi ve diyet besleyici üreticilerine bir OEM ünitesi olarak ve bayilere yedek dişli kutusu olarak tedarik ediyor. Makineniz PTO tahrikli ise, onu birYem karma makineleri için PTO mili; Mikseriniz planet yerine eğimli bir kademe kullanıyorsa,yem karıştırıcı şanzımanaynı sitede yer almaktadır.

Burgu Tahrikli Planet Şanzıman Nedir ve Nasıl Çalışır?

Burgu tahrikli planet dişli kutusu, bir güneş dişlisinin, bir planet taşıyıcı tarafından taşınırken bir halka dişlinin içinde dönen birkaç planet dişliyi tahrik ettiği koaksiyel bir redüktördür. Bu nedenle tork, tek bir çift yerine birden fazla diş kontağı aracılığıyla aynı anda iletilir; bu nedenle planeter ünite, kısa, yuvarlak bir muhafazada ağır bir karıştırıcı yükü taşıyabilir ve bu nedenle donmuş veya sıkıştırılmış beslemede tam bir burgu çalıştırıldığında meydana gelen şoka karşı dayanıklıdır.

Bir yem mikserinde sıra basittir: 540 dev/dak'da traktör PTO'su, helezon şaftında planeterin yaklaşık 5-50 dev/dak'ya düşürülmesi ve nispeten küçük bir traktörün büyük bir karıştırma vidasını döndürmesine olanak tanıyan bir tork çoğaltımı. PGA serisinin küçük traktör çalıştıran çiftlikler tarafından seçilmesinin nedeni de budur; ekstra dönüş kuvvetini traktör değil dişli kutusu sağlar. Aynı prensip, sürekli düşük hızlı dönüşün en yüksek hızdan daha önemli olduğu silaj ve biyogaz tesisi besleyicileri için de geçerlidir.

Teknik Özellikler ve Model Aralığı

Tüm modeller 540 rpm giriş hızında derecelendirilmiştir. Her sütunu görüntülemek için tabloyu yana doğru kaydırın.

Modeli Sürekli tork (N·m) Maksimum tork (N·m) oran i Giriş mili
Tek aşamalı ve iki aşamalı modeller
PGA-502 3.810 7.620 12.36–15.51 1"3/8Z6
PGA-1002/3 8.500 17.000 16.8–30.6 1"3/4Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4Z20
PGA-1602/3 15.700 31.400 13.4–47.5 1"3/4Z20
PGA-1702/3 15.700 31.400 13.4–47.5 1"3/4Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4Z20
PGA-2502 23.780 48.000 13.6–23.6 1"3/4Z20
PGA-3003/4 30.760 61.520 25.7–84.4 1"3/4Z20
PGA-4203 42.000 142.000 27.8–91.4 1"3/4Z20
Büyük dikey karıştırıcılar ve biyogaz besleyiciler için yüksek oranlı modeller
PGA-1603 15.700 31.400 24,4–116,9 1"3/4Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4Z20
PGA-3004 30.760 61.520 97.4–612.3 1"3/4Z20
PGA-4204 42.000 142.000 105.4–662.8 1"3/4Z20
  • Maksimum tork, yüklü bir burgunun başlatılması sırasında dişli kutusunun kabul ettiği aralıklı tepe noktasıdır; sürekli tork kesintisiz karıştırma görevinin değeridir.
  • Gösterilen giriş mili seçenekleri standart 1"3/8 Z6 ve 1"3/4 Z20 PTO profilleridir. Diğer kamalar, delik boyutları ve çıkış flanşı boyutları çiziminize göre işlenebilir.
  • Belirli bir çerçeve için listelenen aralığın dışındaki oranlara bazen aşamaların birleştirilmesiyle ulaşılabilir; gerekli çıkış hızını gönderin, biz onaylayalım.

Mikseriniz için Doğru PGA Modelini Nasıl Seçersiniz?

  1. Çerçeveyi traktör gücüne ve burgu boyutuna göre eşleştirin.40-80 hp'lik küçük mikserler genellikle PGA-502 veya PGA-1002/3'ü çalıştırır; orta sınıf 80–150 hp TMR vagonları genellikle PGA-1602/3 ila PGA-2502'yi kullanır; büyük dikey karıştırıcılar ve biyogaz besleyicileri PGA-3004 veya PGA-4204'e kadar hareket eder.
  2. Görevinize göre sürekli torku kontrol edin.Mikserin gerekli burgu torkunu en yüksek rakamla değil, tablodaki sürekli rakamla karşılaştırın. Zirve değeri, çalışma derecesi değil, başlangıç ​​için boşluk payıdır.
  3. Giriş milini onaylayın.Avrupa ve Kuzey Amerika'daki çoğu traktör 540 rpm'de 1"3/8 Z6 kullanırken daha büyük makineler 1"3/4 Z20 kullanır. Yanlış spline gördüğümüz en yaygın sıralama hatasıdır.
  4. Montajı ve yağ seviyesini kontrol edin.Ünitenin kılavuzda belirtilen açıda oturması için cıvata düzenini, çıkış flanşını ve yağ doldurma konumunu mikser çerçevesine göre doğrulayın.
  5. Bakım aralığını planlayın.Kılavuzdaki yağ kalitesini ve değiştirme aralığını kullanın; Servis ekibinizin garanti kayıtları için bir bakım planına ihtiyacı olması halinde, sevkiyatla birlikte yazılı bir bakım planı da sağlayabiliriz.

Hangi çerçevenin uyduğundan emin değil misiniz? Mikser markasını, helezon çapını, traktör beygir gücünü ve gerekli helezon hızını gönderin; sipariş vermeden önce mühendislerimiz modeli ve oranı onaylayacaktır.

Ürün Detayı

Aşağıdaki her iki fotoğraf da ürettiğimiz PGA serisi üniteye aittir: döküm mahfazası ve PTO girişi ile monte edilmiş dişli kutusu ve montaj kontrolleri için kullanılan boyut çizimi.

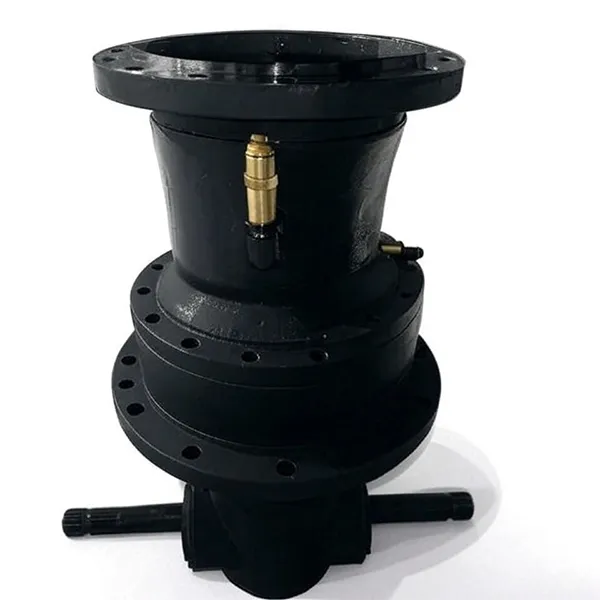

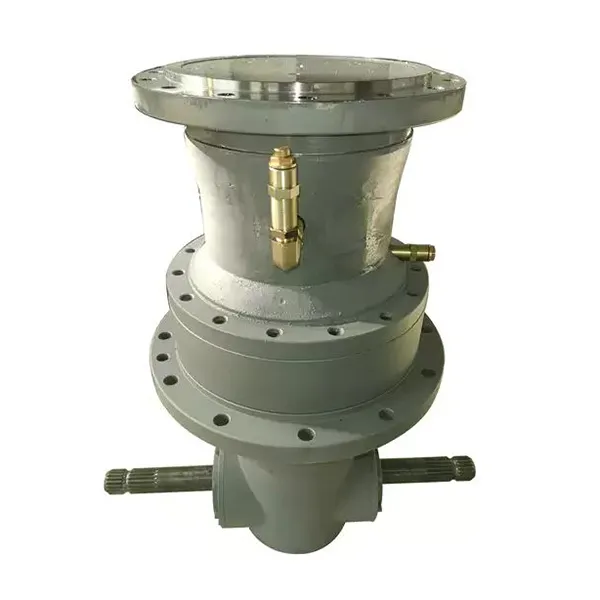

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA serisi burgu tahrikli planet dişli kutusu — dökme demir mahfaza, planeter redüksiyon kademesi ve PTO giriş mili.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA serisi yem karma makinası planet dişli kutusunun ana hatları ve montaj boyutları.

Malzemeler, Sızdırmazlık ve Yapı Kalitesi

Dişliler ve ısıl işlem

Dişliler ve şaftlar yüksek mukavemetli alaşımlı çelikten işlenir ve gazla karbürlenir, daha sonra yaklaşık HRC58 diş yüzeyi sertliğine kadar söndürülürken çekirdek şoku absorbe edecek kadar sağlam kalır. Bu kombinasyon, PGA serisine aşındırıcı silajda aşınma direncini ve tekrarlanan yüklü başlatmalara karşı toleransını veren şeydir ve aynı çerçevenin, dış kaplamayı değiştirmeden geniş bir oran aralığında sunulabilmesinin nedeni de budur.

Muhafaza ve sızdırmazlık

Muhafaza, yatak deliklerini eşmerkezli tutan ve fabrikasyon muhafazanın ileteceği titreşimi sönümleyen, tek parçalı bir dökme demir gövdedir. Giriş ve çıkış uçlarındaki çift sızdırmazlık, yağlayıcıyı içeride tutar ve tozu, çamuru ve yıkama suyunu dışarıda tutarak üniteye IP65 koruma düzeyi sağlar. Gresörlükler ve yağ doldurma noktası, mikser çalışma konumundayken rutin servis işlemlerinin yapılabilmesini sağlayacak şekilde konumlandırılmıştır.

Sevkiyat öncesi test

Her dişli kutusu paketlemeden önce çalıştırılır ve kontrol edilir: düzgün dönüş ve yağ sızdırmazlığını doğrulamak için yüksüz çalışma, dişli setinde boşluk ve temas modeli doğrulaması ve giriş kaması ve çıkış flanşının son muayenesi. Projeniz belgelenmiş kanıt gerektirdiğinde test kayıtları sevkıyat belgelerine eklenebilir.

Yem Mikseri Operatörleri için Temel Avantajlar

  1. Daha düşük yakıt maliyeti.Yüksek aktarım verimliliği, PTO ile burgu arasında daha az güç kaybı anlamına gelir ve benzer karıştırma işlerinde yakıt kullanımını yaklaşık %30 oranında azaltır.
  2. Daha hızlı başlatma, ön ısıtma yok.Dişli seti hızlı bir şekilde çalışma durumuna ulaşır, böylece sabahın erken saatlerinde yapılan partiler ve ilave karışımlar uzun bir ısınmaya ihtiyaç duymaz.
  3. Kararlı yüksek hızlı karıştırma.Hassas dişli seti, burgu hızını saman, silaj ve konsantre boyunca sabit tutar, böylece rasyon katmanlaşmak yerine eşit şekilde karışır.
  4. Daha pürüzsüz, daha uzun ömürlü sürüş.Simetrik bir gezegen düzeni, aktarma kuvvetini dengeleyerek tüm aktarma organlarındaki sıkışma yüklerini ve mekanik aşınmayı azaltır.
  5. Yük altında otomatik oran değişimi.Ünite, sıkıştırılmış veya dondurulmuş beslemeyi parçalayan yüksek tork modunda başlar, ardından partinin geri kalanı için daha hızlı bir moda geçer.
  6. Küçük traktörlerle çalışır.Tork artışı, daha küçük, daha ucuz bir traktörün aynı burguyu sürmesine olanak tanıyarak daha büyük makinelerin diğer saha işleri için serbest kalmasını sağlar.
  7. Daha uzun PTO aktarma organı ömrü.Düşük başlatma torku, traktör PTO'su ve şaft kaplini üzerindeki darbeyi azaltarak kaplin değiştirme aralıklarını 2-3 kat uzatır.
  8. Daha sessiz, daha kararlı çalışma.Çok dişli ağ, şanzıman titreşimini emerek gürültüyü ve bağlantı elemanlarının gevşeme riskini azaltır.
  9. Daha kolay operasyon.Otomatik vites değiştirme manuel müdahaleyi azaltır, böylece operatör dişli kutusu yerine rasyonu ve makineyi izler.
  10. Belgelenmiş kalite.ISO 9001 standartlarında üretim, imalat ve montajı kendi fabrikamızda, teslimat sonrası yedek parça ve teknik destek ile yapılmaktadır.

Yukarıdaki yakıt tasarrufu ve servis aralığı rakamları, dişli kutusu tasarımımıza ve tipik yem mikseri görevine dayanmaktadır; gerçek sonuçlar traktöre, rasyona ve çalışma koşullarına bağlıdır.

Mevcut Konfigürasyonlar ve Montaj

PGA serisi, üç ortak mikser düzenine cıvatalanan sağlam, kompakt bir planet dişli şanzıman olarak sağlanır. Hangisini kurduğunuzu veya çalıştırdığınızı bize bildirin ve çıkış flanşı, montaj yüzü ve yağ dolum konumu buna göre ayarlanmalıdır.

Kamyona monteli karıştırıcılar

Burgu tahriki, mahfazanın mikserin ön plakasına monte edildiği, bir kamyon motorundan PTO'dan veya hidrolik motordan dişli kutusu aracılığıyla alınır.

Kendinden tahrikli makineler

Düşük titreşimli planet düzeninin dişli setini hareket şokundan koruduğu hareketli şasiye monte edilmiş dişli kutusu.

Sabit ve sabit karıştırıcılar

Yağ soğutma ve servis erişiminin planlanabildiği biyogaz tesisleri, besleme merkezleri ve sabit TMR kurulumlarında sürekli görev.

Uygulamalar

PGA serisi, yem karıştırıcılarının ve biyogaz tesisi besleme sistemlerinin dönüşünü sağlar. Tipik kurulumlar şunları içerir:

  • Dikey ve yatay TMR yem karıştırıcıları ve diyet besleyicileri
  • Yem merkezlerinde ve çiftlik yem mutfaklarında helezon ve vidalı konveyörler
  • Sıkıştırılmış malzemenin parçalanması gereken silaj ve saman karıştırma hatları
  • Sürekli çalışan biyogaz tesisi hammadde karıştırıcıları ve dozaj vidaları
  • Aynı burgu tahrik prensibini kullanan yataklama ve çöp serpme makineleri
  • Diğer markaların mevcut mikserlerindeki aşınmış dişli kutularının yenilenmesi

Makineniz bu listede yoksa uygulamayı ve görev döngüsünü açıklayın. Sabit bir biyogaz besleyiciye uygun bir dişli kutusu, kamyona monteli bir TMR vagonu için farklı bir yağ spesifikasyonuna veya montaj açısına ihtiyaç duyabilir.

Müşteri Yorumları

★★★★★

Robert MartinezBoru Hattı ve Saha Ekipmanları Yüklenicisi, Houston, ABD

Bu planet dişli kutularını, tuz serpintisinin ve sürekli titreşimin normal olduğu Körfez Kıyısı boru hattı işinde kullandık. Altı aylık sürekli çalışma boyunca üniteler, dişli kavrama doğruluğunda ölçülebilir bir değişiklik olmaksızın sabit kaldı. Artık kaynak konumlayıcımızı çalıştırıyorlar ve engebeli gelgit zemininde bile kolu sabit tutuyorlar. Bir sonraki boru hattı aşaması için onaylı tedarikçi listemizdeler.

★★★★★

Sophie DuboisÜretim Müdürü, Otomotiv Parçaları Fabrikası, Lyon, Fransa

Damgalama hattımızda iki yıldır çalışıyoruz ve konumlandırma doğruluğu ince alüminyum levhalarda bile hala ±0,02 mm dahilinde kalıyor. Bu ünitelere geçtikten sonra ilk geçiş verimimiz yaklaşık %15 arttı ve dişli kutuları, planlı yağ değişimleri dışında hiçbir şeye ihtiyaç duymadı.

★★★★★

Marco RossiBakım Alıcısı, Tekstil Makineleri, İtalya

Avrupa ile Çin arasındaki voltaj farkından endişelendim ve mühendisleri bir gecede bir adaptasyon planı hazırlayıp çift voltajlı kontrol modülü sağladılar. Tahta sandıkta doğru yağlayıcı ve yerel yedek parça sorumlusunun yer aldığı İtalyanca bir bakım kılavuzu bile vardı. Montaj arayüzü, devreye alma sırasında hiçbir eksenel hareket olmaksızın tezgahımızın tahrik miliyle tam olarak eşleşti.

Alıcı SSS

  • Yem karma makineme hangi PGA modeli uyar?Traktör beygir gücünü, burgu çapını ve gerekli burgu hızını sürekli tork kolonuyla eşleştirin: 40–80 hp karıştırıcılar genellikle PGA-502 veya PGA-1002/3 alır, 80–150 hp TMR vagonları PGA-1602/3 ila PGA-2502 alır ve büyük dikey karıştırıcılar veya biyogaz besleyiciler PGA-3004 veya PGA-4204 alır. Mikser bilgilerinizi bize gönderin, model ve oranı onaylayalım.
  • Sürekli tork ile maksimum tork arasındaki fark nedir?Sürekli tork, kesintisiz karıştırmanın derecesidir; maksimum tork, yüklü bir burgu başlatıldığında ünitenin kabul ettiği aralıklı tepe noktasıdır. Dişli kutusunu sürekli şekle göre boyutlandırın ve tepe noktasını, başlatma boşluğu olarak değerlendirin.
  • Hangi PTO giriş miline ihtiyacım var?Standart seçenekler çoğu 540 devir/dakika traktör için 1"3/8 Z6 ve daha büyük makineler için 1"3/4 Z20'dir. PTO'nuz farklı bir spline, delik veya boyuttaysa çizimi gönderin, biz de girdiyi buna uyacak şekilde işleyelim.
  • Şanzıman toza ve suya karşı korumalı mı?Evet. Dökme demir muhafaza, günlük çiftlik kullanımının toz, bulamaç ve yıkama koşullarını kapsayan IP65 koruma seviyesine göre giriş ve çıkış uçlarında çift sızdırmazlık kullanır.
  • Özel bir oran, flanş veya muhafaza kaplaması sipariş edebilir miyim?Evet. Raydafon dişlileri kendi fabrikasında işliyor ve ünitelerin montajını yapıyor, böylece OEM programları için özel oranlar, çıkış flanşları, montaj yüzeyleri, yağ dolum konumları ve boya kaplamaları üretiliyor.
  • Teslim süresi, yedek parçalar ve garanti ne durumda?Standart çerçeveler kısa sürede gönderilir ve özel birimler onaylanmış çizimi takip eder. Yedek dişli setleri, contalar ve rulmanlar ayrı olarak temin edilebilir ve garanti koşulları teklifte belirtilir. Adetinizi ve teslimat portunu 24 saat içinde kesin fiyatla gönderin.

İlgili Ürünler ve Daha Fazla Okuma

Raydafon, aktarma organlarının tamamını bir yem mikseri çevresinde tedarik eder, böylece dişli kutusunu, şaftı ve kaplinleri tek bir fabrikadan ve tek bir denetim standardından sipariş edebilirsiniz:

PGA Serisi Redüktör Teklifi İsteyin

Mikser modelini veya çizimini, traktör beygir gücünü, gerekli burgu hızını ve teslimat portunu gönderin. Mühendislerimiz çerçeveyi, oranı ve giriş milini onaylıyor ve ardından 24 saat içinde kesin fiyatla yanıt veriyor.
