Sonsuz Şanzıman

RaydafonÇin'in yüksek kaliteli solucan düşürücü fabrikası, çeşitli ekipmanların ihtiyaçlarını doğru bir şekilde karşılar ve güvenilir bir üretici ve tedarikçi bulmak için ilk tercihinizdir. İstikrarlı kalite ve uygun fiyat desteği sağlıyoruz ve gıda paketleme, taşıma makineleri, ağaç işleme makineleri, tarım ekipmanları ve diğer senaryolarda yaygın olarak kullanılmaktadır.

Raydafon, sonsuz dişli redüktörlerinin yapısal optimizasyonuna ve performansının iyileştirilmesine odaklanmaktadır. Ürünlerde, güçlü ve korozyona dayanıklı, yüksek nem, yüksek toz veya sık titreşimin olduğu karmaşık çalışma koşullarına uygun, tek parça, yüksek mukavemetli alüminyum alaşım veya dökme demir gövde kullanılmaktadır. Dahili sonsuz dişli, yüksek kaliteli alaşımlı çelik sonsuz dişli ile birleştirilmiş yüksek performanslı bakır alaşımından yapılmıştır ve hassas taşlama ve ısıl işlemden sonra, örgü düzgündür, gürültü düşüktür, iletim verimliliği yüksektir ve düşük sıcaklıktaki çalışma, tüm makinenin servis ömrünü uzatan sürekli çalışma koşulları altında muhafaza edilir.

Ürün güvenilirliğini artırmak amacıyla Raydafon'un her dişli kutusu, yağ sızıntısı, gürültü ve montaj hatası olmadığından emin olmak için fabrikadan çıkmadan önce yüksüz çalışma testine, yağ keçesi sızdırmazlık testine ve diş yüzeyi temas testine tabi tutulur. Yağlama parçası -20°C ile +80°C arasındaki çalışma ortamına uyum sağlamak için yüksek performanslı sentetik gres veya dişli yağı kullanır. Bazı modeller, conta ömrünü uzatmak ve bakım sıklığını azaltmak için bir solunum valfi ile donatılabilir.

Sonsuz dişli kutumuz yalnızca çeşitli yerli makine ve ekipman üreticilerine hizmet vermekle kalmıyor, aynı zamanda Avrupa, Amerika, Güneydoğu Asya, Orta Doğu ve diğer yerlere yaygın olarak ihraç edilerek küresel müşteriler için istikrarlı iletim çözümleri sağlıyor. Raydafon her zaman "daha güvenilir iletim ve daha verimli hizmet" ilkesine bağlı kalarak ürün standartlarını ve hizmet yanıt hızını sürekli olarak geliştirmektedir.

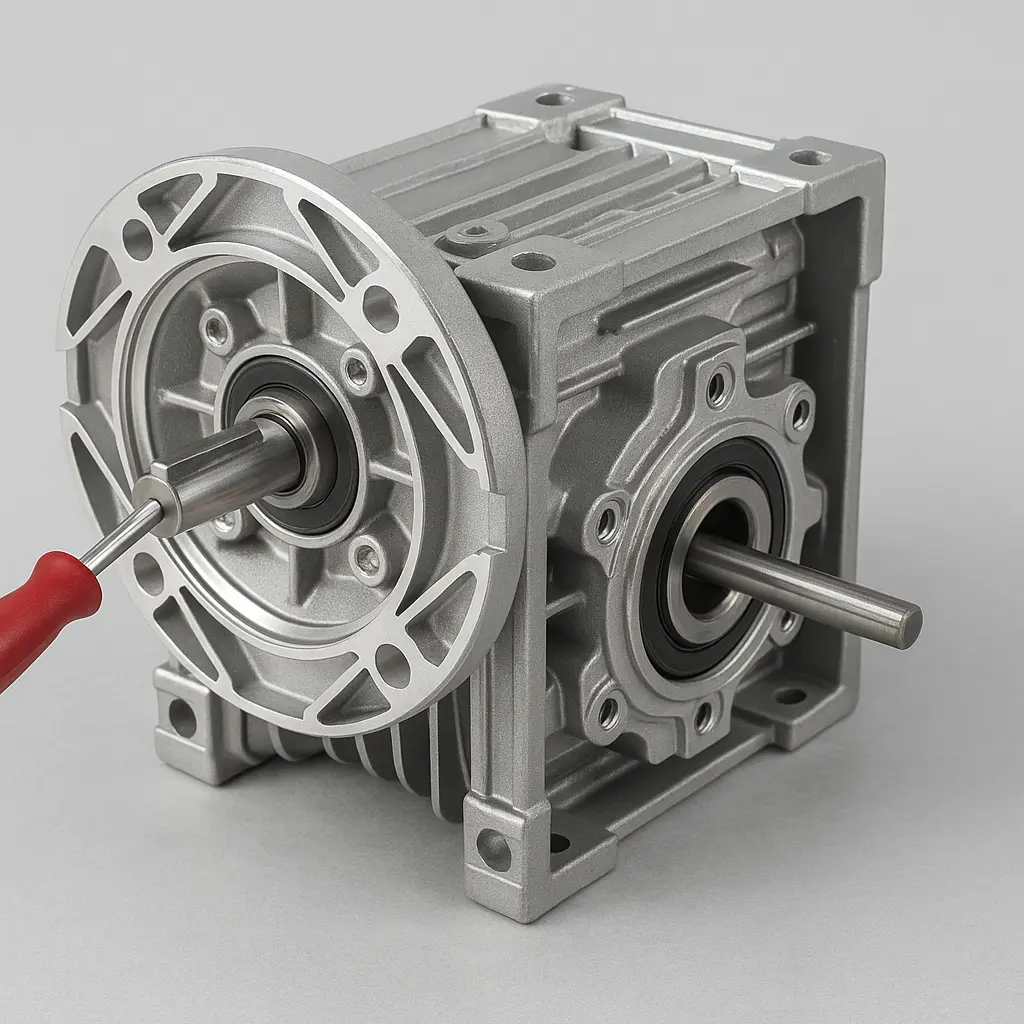

Sonsuz Dişli Kutusunda Boşluk Nasıl Ayarlanır

Sonsuz dişli redüktörün iletim sisteminde boşluğun boyutu doğrudan ekipmanın çalışma stabilitesi, iletim verimliliği ve servis ömrü ile ilgilidir. Boşluk olarak adlandırılan boşluk, paraziti önlemek ve helezon ve helezon çarkı birbirine geçtiğinde düzgün bir kavrama sağlamak için iki diş yüzeyi arasında ayrılması gereken küçük boşluğu ifade eder. Raydafon tarafından üretilen Sonsuz Şanzıman fabrikadan çıkmadan önce hassas bir şekilde ayarlanır, ancak uzun süreli kullanım veya yeniden kurulum sırasında boşluktaki değişiklikler kaçınılmazdır, bu nedenle doğru ayar yöntemine hakim olmak çok önemlidir.

Boşluğu ayarlamadan önce, herhangi bir dönme riskini önlemek için öncelikle redüktörün kapalı durumda olduğundan ve yükün tamamen boşaltıldığından emin olun. Ayarlama işleminin sorunsuz ilerlemesini sağlamak için sökmeden önce redüktörün yüzeyini temizleyin. NM içinRV serisi sonsuz dişliRaydafon tarafından yaygın olarak kullanılan redüktörlerin yapısal tasarımı, yerinde ayarlamanın rahatlığını dikkate alır. Çoğu modelde, basit bir işlemle boşluğun ince ayarını yapabilen eksantrik bir giriş mili yuvası veya flanş ön yükleme mekanizması bulunur.

Özel işlem sürecinde, genellikle sonsuz vida milinin sabitleme cıvatalarını giriş ucunda gevşetmek ve eksantrik manşonun veya yatak yuvasının konumunu ayarlayarak sonsuz vidanın ve sonsuz dişli çarkının birbirine geçme derinliğini değiştirmek gerekir. İkisi arasındaki eksenel mesafe, giriş mili tarafındaki veya sonsuz dişli tarafındaki contanın kalınlığı değiştirilerek de ince ayar yapılabilir. Bu tür bir yapı, hassas kontrol yoluyla genellikle yan açıklığı 0,08 ila 0,15 mm arasında sabitleyebilir, böylece hem iyi bir kavrama verimliliği sağlanır hem de sıkışmaya veya aşınmanın artmasına neden olmayacak kadar sıkı olmaz.

Ayarlama tamamlandıktan sonra, anormal bir gürültü, titreşim veya sıcaklık artışı olmadığını doğrulamak için tam bir yüksüz test çalıştırması yapılmalı ve ardından tam yük testi gerçekleştirilmelidir. Yan boşluğun çok sıkı ayarlanamayacağını özellikle belirtmek önemlidir, aksi takdirde büyük çalışma direncine, diş yüzeyinin aşırı ısınmasına ve hatta erken hasara neden olur. Ayarlama işlemi sırasında dişlinin yan aşınması fazla ise veya rulman gevşekse, kutu deforme olmuşsa vs. durdurulmalı ve parçalar değiştirilmeli veya üretici firmanın teknik desteğine başvurulmalıdır.

Tüm Raydafon Sonsuz Redüktörler, dişli çifti açıklığının en iyi durumda olduğundan emin olmak için fabrikadan çıkmadan önce diş yüzeyi temas tespiti ve yüksüz çalışma testlerinden geçer. Ayrıca kullanıcılara ayrıntılı kullanım talimatları ve bakım kılavuzları da sağlıyoruz. Kullanıcıların sahada ayarlama zorluklarıyla karşılaşması durumunda, video rehberliği veya yapısal çizim analiz hizmetleri de dahil olmak üzere uzaktan teknik yardım sağlayabiliriz. Makul yapısı ve yüksek montaj standartları sayesinde Raydafon'un ürünleri birçok otomasyon ekipmanında, taşıma makinelerinde ve paketleme makinelerinde iyi iletim stabilitesi göstermiştir ve karmaşık veya yüksek frekanslı start-stop koşullarında bile doğru tepkiyi koruyabilir. Yan boşluğun doğru ayarlanması, ekipmanın uzun süreli istikrarlı çalışmasını sağlamak için önemli bir ön koşuldur. Ürün yapısı veya yerinde kurulum hakkında daha fazla teknik sorunuz varsa lütfen Raydafon teknik ekibiyle iletişime geçmekten çekinmeyin; zamanında ve profesyonel destek sağlayacağız.

Sonsuz Dişli Kutusu Oranı Nasıl Hesaplanır

Bir seçim yaparken veya tasarlarkensonsuz dişli kutusuiletim oranının (yani azaltma oranının) hesaplanması temel parametrelerden biridir. Profesyonel bir sonsuz dişli redüktör üreticisi olarak Raydafon, çıkış hızının ve torkunun gerçek ihtiyaçları karşıladığından emin olmak için bir model seçmeden önce bu parametreye doğru şekilde hakim olmanızı önerir.

Sonsuz dişli redüktör için aktarım oranı hesaplama yöntemi oldukça doğrudandır ve temel formülü şöyledir:

Aktarım oranı = sonsuz dişli çarkın diş sayısı ÷ sonsuz dişli başlarının sayısı

Bunlar arasında sonsuz dişlinin diş sayısı genellikle ürün etiketinde veya teknik çizimde işaretlenir ve ortak değerler 30, 40, 50, 60 vb.'dir; Solucan başlarının sayısı genellikle 1 veya 2'dir; bu, solucanın dönüşü başına solucan çarkının kaç diş döndüğünü gösterir.

Örneğin sonsuz dişlinin 40 dişi varsa ve sonsuz dişli tek başlı (1 kafalı) ise aktarım oranı şöyledir:

40 ÷ 1 = 40 yani çıkış hızı giriş hızının 1/40'ıdır.

Solucan çift uçluysa (2 kafa), o zaman aynı sayıda sonsuz dişli dişine sahipse aktarım oranı şöyledir:

40 ÷ 2 = 20, yavaşlama etkisi yarı yarıya azalır ancak çıkış hızı artar.

Raydafon'un gerçek ürün serilerinde, farklı çalışma koşulları altında hız ve tork dönüştürme gereksinimlerini karşılamak için i=7,5'ten i=100'e kadar çeşitli standart hız oranları sağlıyoruz. Bazı modeller ayrıca, ilk aşamada 40:1 ve ikinci aşamada 5:1 gibi daha büyük bir aktarım oranı çıkışı elde etmek için çok aşamalı kombinasyonları da destekler ve toplam aktarım oranı 200:1'e ulaşabilir.

Gerçek kullanımda aktarım oranının yanı sıra çıkış torku, verim kaybı ve çalışma döngüsü gibi faktörlerin de kapsamlı bir şekilde dikkate alınması gerektiğini belirtmekte fayda var. Redüksiyon oranı çok büyük olursa verim düşecek ve hacim artacaktır; çok küçükse çıkış torku yetersiz olur ve yük sürülemez.

Raydafon, müşteri tarafından sağlanan giriş gücü, çalışma hızı, yük özellikleri ve diğer parametrelere dayalı olarak uygun modeli ve hız oranı kombinasyonunu hızlı bir şekilde önerebilir. Teknik ekibimiz, ekipmanın fiili çalışma sırasında beklenen performansı elde etmesini sağlamak için eksiksiz seçim hesaplama hizmetleri sağlayabilir. Hız oranı hesaplaması veya ürün eşleştirmeyle ilgili sorularınız varsa teknik destek ve özelleştirilmiş öneriler için lütfen Raydafon ile iletişime geçmekten çekinmeyin.
