WPDA Serisi Sonsuz Redüktörler
  • WPDA Serisi Sonsuz RedüktörlerWPDA Serisi Sonsuz Redüktörler
  • WPDA Serisi Sonsuz RedüktörlerWPDA Serisi Sonsuz Redüktörler

WPDA Serisi Sonsuz Redüktörler

WPDA Serisi Sonsuz Dişli Kutuları — 13 kasa boyutu (40–250), 5:1 ila 100:1 oranları, 15–2.500 N·m çıkış torku, 0,12–15 kW giriş gücü, basınçlı yağlamalı IP65 dökme demir muhafaza. Sonsuz çark söndürüldü ve HRC 58-62'ye kadar taşlandı; çift ​​dudaklı conta, un tozunu, tarladaki çamuru ve yıkama suyunu dişli boşluğundan uzak tutar. Ayak, flanş ve içi boş mil montajı mevcuttur ve çıkış mili mevcut motorunuza uyacak şekilde işlenebilir. Giriş gücünüzü, gerekli oranı ve motor flanşınızı gönderin; size eşleşen bir çerçeve, boyutsal çizim ve fabrikadan doğrudan fiyat teklifini 24 saat içinde göndereceğiz.
4050607080100120135147155175200250

WPDA Serisi Sonsuz Dişli Kutuları — Oranlar 5:1 ila 100:1, 15–2.500 N·m, IP65 Dökme Demir Muhafaza

Bir mikser, konveyör, paketleme hattı veya çiftlik aleti için solucan redüktörü alıyorsanız, bu üç rakam oran, çıkış torku ve motor flanşının uygun olup olmadığına karar verin. WPDA serisi on üç alandaki üçünü de kapsıyor 40 ila 250 arası kasa boyutları, 0,12 kW'tan 15 kW'a kadar giriş gücü ve IP65'i koruma altında tutan dökme demir muhafaza yıkama ve toz. Aşağıdaki tablolar, kataloğu açmadan bir çerçeveyi görevinize göre eşleştirmenize olanak tanır.

Spesifikasyonun Anlık Görüntüsü

  • Çerçeve boyutları40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Giriş gücü0,12 kW – 15 kW
  • Azaltma oranı5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Çıkış torku15 N·m – 2.500 N·m
  • KonutYüksek mukavemetli dökme demir, darbeye ve deformasyona dayanıklı
  • Solucan çarkıSu verilmiş ve taşlanmış, diş yüzeyi HRC 58–62
  • KorumaIP65 — çift dudaklı conta ve toz geçirmez iskelet yağ keçesi
  • MontajAyak, flanş veya içi boş mil; motorunuza işlenmiş çıkış mili
  • YağlamaZorunlu yağlama devresi, 7/24 görevde 60 °C'nin altındaki karter

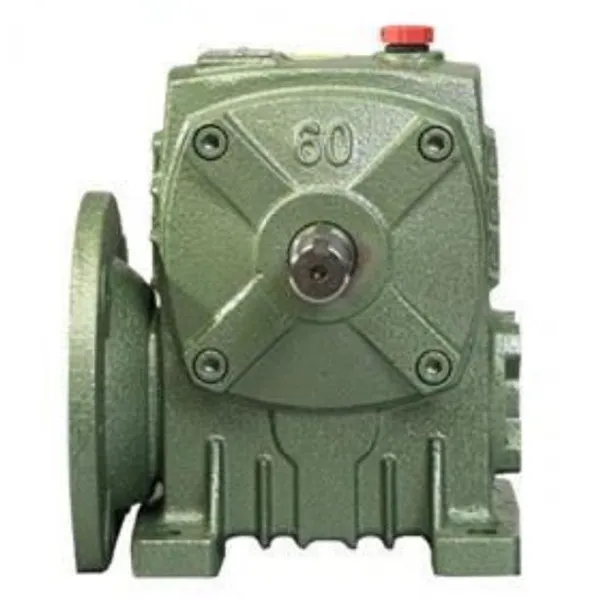

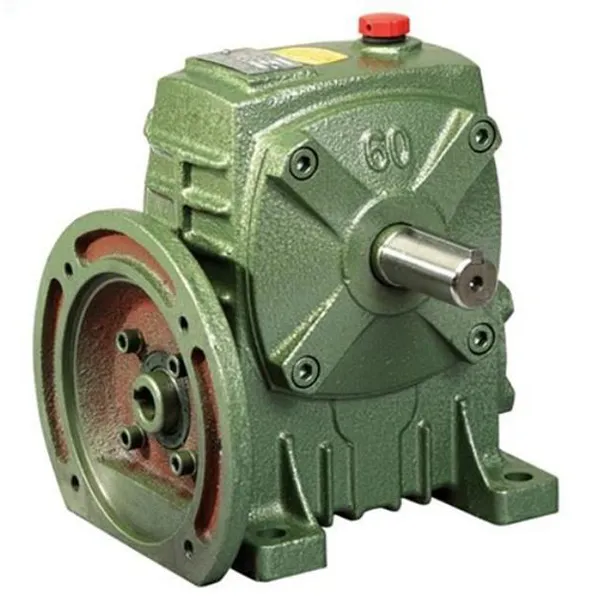

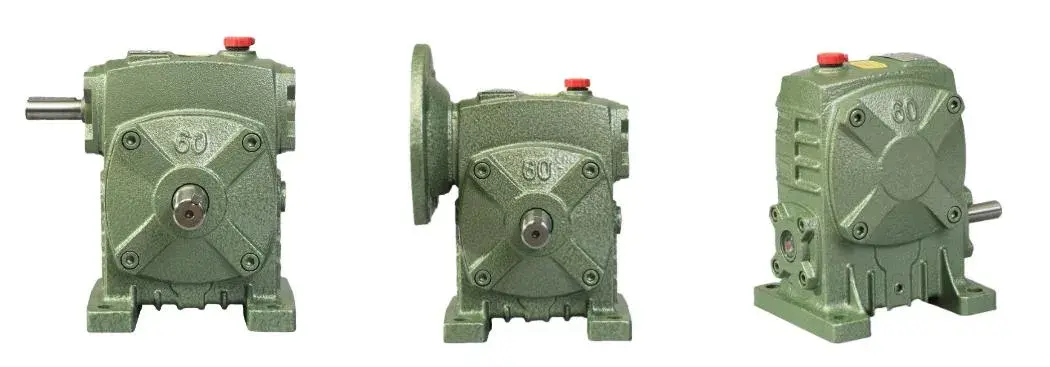

WPDA Series Worm Gearboxes — cast iron housing worm reducer
WPDA sonsuz dişli kutusu — dökme demir gövde, flanşa monte giriş, içi boş veya katı çıkış mili.

WPDA'nın Uygun Olduğu Yer

Gıda İşleme ve Karıştırma

Kendinden kilitlemeli motor durduğunda küreği tutar

WPDA-70'teki 40:1 oranı, büyük kapasiteli karıştırma küreğinin yük altında durmadan çalışmaya başlamasını sağlar. Ne zaman ip durur, kendinden kilitlenen solucan geometrisi küreğin kendi ağırlığı altında düşmesini engeller. çift dudaklı conta un tozunu yağdan uzak tutar, böylece servis aralığı yaklaşık altı aya çıkar.

Atıksu ve Ayırma

Dökme demir gövde ve neme karşı çift dudaklı conta

Bir kanalizasyon veya çöp ayrıştırma tesisinde, aşınmış dudaklı keçeden sızan yağ, rulmanları öldüren şeydir. WPDA-100 paslanmaya dayanıklı dökme demir mahfaza ve çift dudaklı conta kullanır; ölçülen çalışma gürültüsü etraftan düşüyor 80 dB ila 62 dB, bu da yerleşim bölgelerindeki gece vardiyalarında önemlidir.

Tarım Makinaları

60:1 oranı, biçerdöverdeki tambur torkunu üç katına çıkarır

Biçerdöver harman tamburunda, 60:1 WPDA-80, motor torkunu kabaca üç kat artırır ve harmanlamayı iyileştirir verimliliği yaklaşık %25 oranında artırır. İçi boş mil doğrudan mevcut tahrik miline monte edilir, böylece çerçeve yeniden işlemeye gerek yoktur. IP65 sahadaki çamuru ve yağmuru dişli boşluğundan uzak tutar.

Lojistik ve Kaldırma

Dik açılı düzen, kurulum alanından %30 tasarruf sağlar

Otomatik ayıklama hatlarında ve kaldırma platformlarında, dik açılı solucan düzeni, motorun yan yana durmasını sağlar arkası yerine tahrik edilen şaft. 25:1 WPDA-60, paket sıralama için yeterince iyi konumlandırma sağlar servo olmadan. Çıkış milleri, ithal motorlarla eşleşecek şekilde işlenebilir, böylece tam şanzıman önlenir takas. Bkz.WP Serisi sonsuz dişli kutusudaha düşük oranlı görevler için aralık.

Seçim Tablosu — Güç, Oran ve Ağırlık

Çerçeve boyutu hızlı referansı — nominal giriş gücü ve ağırlık
Boyut Giriş Gücü (kW) Oran Aralığı Ağırlık (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Çıkış torku, 40 boyutta 15 N·m ila 250 boyutta 2.500 N·m aralığındadır. Göreviniz dokuzun dışında bir orana ihtiyaç duyuyorsa Standart adımlarda en yakın çifti isteyin, biz de gerçek çıkış hızını ve torkunu onaylayacağız.

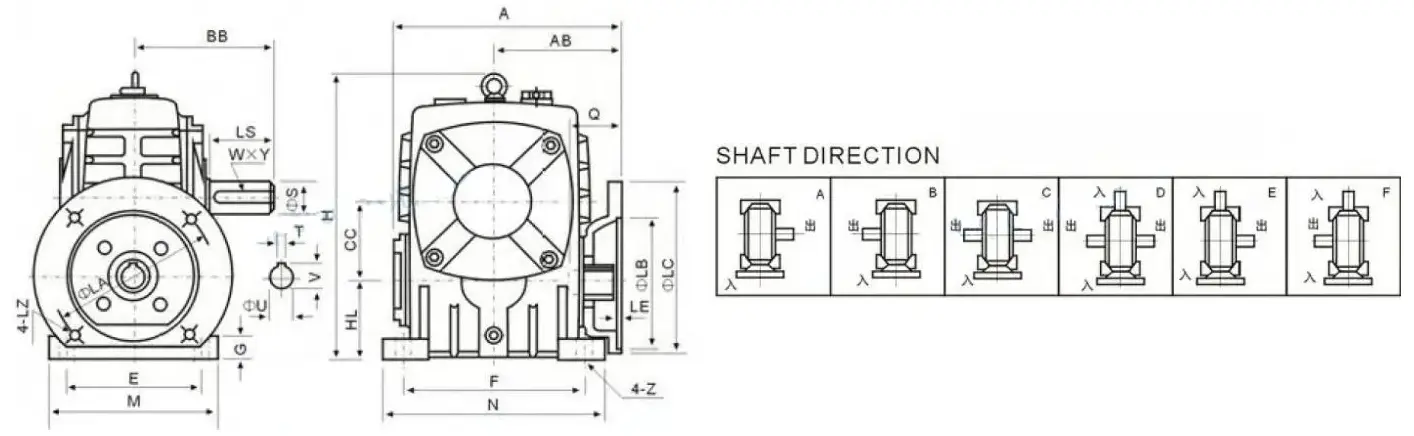

Kurulum Boyutları — Çerçeve Boyutları 40 ila 250

Montaj boyutları (mm) — A, AB, BB, H, HL, flanş LA/LB/LC, giriş deliği Q/U, çıkış mili LS/S
Boyut A AB BB H HL M N E F G Z Los Angeles 1 POUND = 0.45 KG LC LE LZ Q U T×V LS S G×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Tüm boyutlar milimetre cinsindendir. Mobil cihazda flanş ve şaft sütunlarına ulaşmak için tablayı yatay olarak kaydırın. Motor çerçevenizi ve gerekli çıkış mili boyutunu gönderin; sipariş vermeden önce eşleşen satırı onaylayacağız.

Alıcılar Neden Bu Seriyi Seçiyor?

01

Sertleştirilmiş ve taşlanmış sonsuz dişli çark, HRC 58–62

Sonsuz çark, HRC 58-62 bandında diş yüzey sertliği ile su verme ve taşlama işlemlerinden geçer. Bir madencilik konveyörü uygulamasında, iki yıllık sürekli çalışma 0,1 mm'den daha az dişli aşınmasına neden oldu — Aynı görevdeki standart bir redüktörün hizmet ömrünün kabaca üç katıdır.hassas dişli imalatısayfa şunu gösterir: Bu rakamın arkasında taşlama ve inceleme adımları yer alıyor.

02

Zorunlu yağlama, karteri 7/24 görevde 60 °C'nin altında tutar

Dahili bir basınçlı yağlama devresi, yalnızca sıçramaya bağlı kalmak yerine ağı ve yatakları besler. Şu tarihte: 24 saatlik sürekli çalışma, yağ karteri 60 °C'nin altında kalır, bu da yağlayıcının oksidasyonunu yavaşlatır ve yağın korunmasını sağlar. solucan temasındaki film kalınlığı. Bir sezon süren redüktör ile bir sezon süren redüktör arasındaki fark budur bu birkaç tane sürer.

03

IP65 çift dudaklı conta ve paslanmayan muhafaza

Çift dudaklı conta ve toz geçirmez iskelet yağ keçesi çamura, yağmura ve proses tozuna karşı IP65 korumasını sağlar. bir sıradan redüktörlerin yağ sızdırdığı ve üç ay içinde ele geçirildiği çöp ayırma sahasında bir WPDA-100 çalıştırıldı Aynı aşındırıcı ortamda bir damla sızıntı olmadan 18 ay. Eğer göreviniz daha hafifse ve ihtiyacınız varsa daha küçük bir zarfla karşılaştırınRV Serisi sonsuz dişli kutusu.

04

Çıkış mili motorunuza işlenmiştir, tam tersi değil

Ayak, flanş ve içi boş mil montajının tümü mevcuttur ve çıkış mili, istenilen ölçüye göre işlenebilir Halihazırda sahip olduğunuz motor veya tahrikli şaftın. Bir tarım makinesi fabrikasının daha eski bir şaftla eşleşen bir şafta ihtiyacı vardı. motorlu; yedek mil üç gün içinde sevk edildi ve motoru değiştirmeden cıvatalandı. için Tarımsal vergiler için bkz.tarımsal şanzımanaralığı da.

Müşteri Geri Bildirimi

"Bunları, önceki dişli kutularının paslandığı ve sık sık kapatılması gereken nemli bir gıda atölyesinde çalıştırıyoruz. WPDA serisi ile gövde gün boyu un ve nemden bile paslanmamıştır ve bronz solucan çarkı hala temiz. Çalışma sırasındaki gürültü neredeyse yok denecek kadar azdır, dolayısıyla artık çalışmayı engellemez. yakındaki gıda test ekipmanı. Azaltma oranını ayarlamam gerektiğinde ekipleri bana yol gösterdi. model farklılıklarını araştırdım ve yük hesaplamasını benim için yaptım — önerilen ünite ilk andan itibaren sorunsuz çalıştı başla.”

Emma WilsonGıda İşleme Tesisi, Sidney, Avustralya

"WPDA dişli kutuları projemizde çok iyi çalıştı; güvenilir, verimli ve kurulumu ve bakımı kolay. İlk danışmadan teslimata kadar her şey sorunsuz geçti ve iletişim kolaydı. Birlikte çalışmaya devam edeceğiz ve ürünü diğer ortaklarımıza tavsiye edeceğiz.”

James CarterProje Alıcısı, Raydafon müşterisi

Motor Gücünüzü ve Oranınızı Gönderin — Uyumlu Bir Çerçeve Alın

Giriş gücünü, gerekli çıkış hızını veya oranını, montaj tipini ve şaft boyutunu bize bildirin. Onaylayacağız WPDA çerçevesi, boyutsal çizimi iade edin ve genellikle 24 saat içinde fabrika fiyatından teklif verin. Tam aralık üzerindesonsuz dişli kutususayfa.
