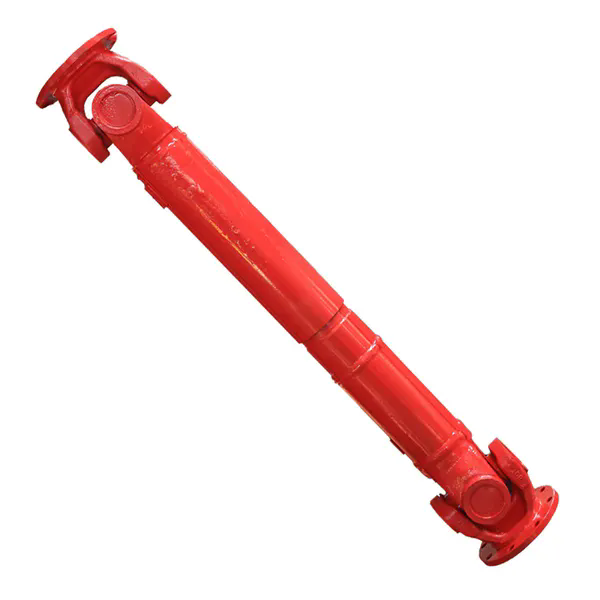

Yüksek Mukavemetli Üniversal Kaplinlerde Yaygın Olarak Hangi Malzemeler Kullanılır?

Endüstriyel makineler aşırı yükler altında güvenilir tork iletimi gerektirdiğinde, yüksek mukavemetli malzeme seçimiÜniversal Kaplingüvenlik, uzun ömür ve performans açısından en kritik faktör haline gelir. Yüksek mukavemetli üniversal kaplinler açısal yanlış hizalama, yüksek tork artışları ve zorlu ortamlarla başa çıkacak şekilde tasarlanmıştır, ancak bu yetenekler tamamen metalurjik bileşime bağlıdır. Onlarca yıllık üretim deneyimimiz sonucunda, alaşımlı çelikler, çökeltmeyle sertleşen paslanmaz çelikler ve özel küresel grafitli dökme demirler gibi malzemelerin akma dayanımı, yorulma direnci ve aşınma dayanıklılığının en iyi kombinasyonunu sunduğunu belirledik. Doğru malzeme olmadan, en iyi kaplin tasarımı bile zamanından önce arızalanır ve bu da maliyetli aksama sürelerine ve güvenlik tehlikelerine neden olur. Bu nedenle, "yüksek mukavemetli üniversal kaplinlerde yaygın olarak hangi malzemelerin kullanıldığını" anlamak, mühendislere kendi özel torklarına, hızlarına ve çevre koşullarına uygun bileşenleri seçme konusunda doğrudan rehberlik eder.

Raydafon Technology Group Co., Limited'de mühendislik ekibimiz Üniversal Kaplin bileşenleri üretimimizi geliştirmek için elliden fazla farklı alaşımı test etti. Açık deniz sondaj kulelerinden ağır hizmet madencilik konveyörlerine kadar Evrensel Kaplin serimiz, vakumla gazı giderilmiş 42CrMo4, Nitronic 60 ve dubleks paslanmaz çelikler gibi malzemeleri kullanır. Fabrikamız, her partinin sertlik, darbe dayanımı ve tane yapısı gerekliliklerini karşıladığından emin olmak için katı ASTM ve DIN standartlarını takip etmektedir. Bu kapsamlı kılavuzda ayrıntılı parametre tabloları, karşılaştırmalı listeler sunacağız ve yüksek mukavemetli üniversal bağlantı malzemeleri hakkında en sık sorulan teknik soruları yanıtlayacağız. İster yeni bir güç aktarma organı tasarlıyor olun ister aşınmış bileşenleri değiştiriyor olun, EEAT odaklı bu kaynak bilinçli, verilere dayalı bir karar vermenize yardımcı olacaktır.

Malzeme Seçimi Neden Yüksek Mukavemetli Üniversal Kaplin Performansını Tanımlıyor?

Üniversal Kaplin benzersiz bir mekanik ortamda çalışır: Eş zamanlı olarak dönme torkunu iletmeli, bazı tasarımlarda 25 dereceye kadar açısal yanlış hizalamayı karşılamalı ve bağlı ekipmandan gelen şok yüklerini absorbe etmelidir. Fabrikamız, akma mukavemeti, uzama, sertlik ve yorulma sınırı gibi malzeme özelliklerinin üç temel arıza modunu doğrudan etkilediğini gözlemlemiştir: burulma akması, çapraz ve yatak arayüzlerinde sürtünme aşınması ve yorulma çatlağı başlangıcı. Örneğin, düşük karbonlu çelik kullanmak başlangıçta maliyetleri azaltabilir, ancak döngüsel yükleme altında kaplin, muylu çaprazında plastik deformasyona maruz kalacak ve bu da büyük bir arızaya yol açacaktır. Bu nedenle mühendislik ekibimiz, endüstriyel seriler için minimum 650 MPa ve ağır hizmet çeşitleri için 1100 MPa'ya kadar akma dayanımı sunan malzemeleri özel olarak seçmektedir.

Raydafon'daki her Üniversal Kaplin partisi için değerlendirdiğimiz kritik malzeme özellikleri aşağıda verilmiştir:

• Nihai Çekme Dayanımı (UTS)– Kopmadan önceki maksimum torku belirler. Yüksek mukavemetli üniversal kaplinlerimizde 850 MPa'dan 1380 MPa'ya kadar UTS'li alaşımlar kullanılır.
• Yorulma Dayanım Limiti– Döner bükülme yorulma testleri, 42CrMo4'ün 480 MPa'da 500 milyon döngüye ulaştığını ve sürekli çalışma için ideal olduğunu göstermektedir.
• Yüzey Sertliği– Muylu ve yatak yataklarında, gevşemeyi önlemek için indüksiyonla sertleştirmeden sonra 58-62 HRC'ye ihtiyacımız var.
• Darbe Dayanıklılığı (Charpy V-çentik)– Arktik uygulamalar için -40°C'de minimum 40 J; düşük sıcaklık alaşım serimiz bunu aşıyor.
• Korozyon ve Aşınma Direnci– Kimya tesisleri için, 17-4PH'li Üniversal Kaplinimiz 316L'ye eşdeğer ancak iki kat daha güçlü oyuklanma direnci sunar.

Pratik anlamda fabrikamız, kızgın kireç ve ağır darbelerin yaygın olduğu çelik fabrikaları için üniversal kaplinler üretmektedir. Tescilli, modifiye edilmiş 4340 çeliği kullanarak, standart kaplinlerin sahip olmadığı tokluk ve aşınma direnci kombinasyonunu elde ediyoruz. Yıllar süren saha verileri sayesinde müşterilerimiz, malzeme açısından optimize edilmiş Üniversal Kaplin tasarımlarımıza geçtikten sonra hizmet ömründe %300 artış olduğunu bildirmektedir. Malzeme seçimlerinin ardındaki "neden"i anlayamayan mühendislik ekipleri, bileşenlerin gereğinden az belirtilmesi riskini alarak plansız kapanmalara neden olur. Bu nedenle sonraki bölümlerde üçüncü taraf laboratuvarlar tarafından doğrulanan belirli kaliteler, kimyasal bileşimleri ve mekanik parametreler ayrıntılı olarak anlatılmaktadır.

Üniversal Kaplin İmalatımızda Kullanılan İlk Altı Alaşımlı Çelik Nelerdir?

Şu tarihte:Raydafon Technology Group Co., Limitedolarak, yüksek mukavemetli Üniversal Kaplin ürün gruplarımızın omurgasını oluşturan altı adet birinci sınıf alaşımlı çelikten oluşan bir envanter tutuyoruz. Her kalite, maliyet, işlenebilirlik ve olağanüstü performans ölçütlerini dengelemek için seçilir. Fabrikamız, optik emisyon spektrometresi ve ultrasonik testleri de içeren sıkı bir giriş denetim protokolü uygulamaktadır. Aşağıda, tümü rüzgar türbinleri, deniz tahrik şaftları ve hidrolik presler gibi zorlu uygulamalarda kanıtlanmış olan bu altı malzeme için ayrıntılı parametreler sunuyoruz. Tablo, her alaşımın kimyasal bileşimini, mekanik özelliklerini ve tipik uygulamalarını özetlemektedir.

Bu altı ürün arasında en çok satan Üniversal Kaplin serimiz, mükemmel sertleştirme kapasitesi ve geniş kullanılabilirliği nedeniyle 42CrMo4'e güvenmektedir. Ancak aşırı yorulma direnci gerektiren uygulamalar için genellikle üstün kırılma dayanıklılığı sunan 34CrNiMo6'yı öneriyoruz. Fabrikamız son üç yılda sıfır malzeme kaynaklı saha arızası ile bu alaşımlardan 50.000'in üzerinde üniversal kaplin üretti. Ek olarak, sülfür kalıntılarını azaltan ve evrensel kaplin bileşenlerimizin enine sünekliğini artıran tescilli bir temiz çelik uygulaması (vakumlu gaz giderme) kullanıyoruz. Raydafon Technology Group Co., Limited'i seçtiğinizde, her Üniversal Kaplin sevkiyatı için EN 10204 3.1'e göre bir malzeme test sertifikası alırsınız.

Aynı malzeme kalitesinin, Bölüm 4'te ele alacağımız ısıl işleme bağlı olarak farklı performansa sahip olabileceğini unutmamak da çok önemlidir. Şimdilik mühendislik ekibimiz, yukarıdaki tablodan doğru alaşımı seçmenin, çalışma torku ve güvenlik faktörü gereksinimleriyle doğrudan ilişkili olduğunu vurguluyor. Şok yüklü uygulamalar için akma dayanımına bağlı olarak her zaman minimum 2,5 güvenlik faktörünü öneriyoruz.

Paslanmaz Çelik ve Dubleks Kaliteleri Üniversal Kaplinlerde Korozyon Direncini Nasıl Artırır?

Denizde tahrik, kimyasal işleme ve atık su arıtımı gibi agresif ortamlarda standart alaşımlı çelikler çukurlaşma, çatlak korozyonu veya stres korozyonu çatlamasına maruz kalabilir. Fabrikamız, olağanüstü oksidasyon direnci sağlarken aynı zamanda yüksek mukavemeti koruyan çökeltmeyle sertleşen paslanmaz çelikler ve dubleks alaşımlar kullanan özel bir yüksek mukavemetli Üniversal Kaplin serisi geliştirmiştir. Düşük akma mukavemetine (yaklaşık 210 MPa) sahip olan 304 veya 316 gibi östenitik kalitelerin aksine, malzemelerimiz korozyon performansından ödün vermeden 800 MPa'yı aşan akma mukavemetlerine ulaşır.

Aşındırıcı görevlere yönelik yüksek mukavemetli üniversal kaplinlerimizde yaygın olarak üç ana paslanmaz bazlı malzeme kullanılmaktadır:

• 17-4PH (UNS S17400)– Üniversal Kaplin bileşenlerimiz, H900 ısıl işleminden sonra 1310 MPa'ya kadar çekme dayanımına ve 40-45 HRC sertliğe ulaşır. Tuz spreyine ve hafif asitlere karşı mükemmel direnç. Açık deniz vincinin üniversal kaplinlerinde kullanılır.
• 15-5PH– 17-4PH'ye kıyasla geliştirilmiş enine sağlamlık, kimyasal karıştırıcılarda yüksek darbe yüklerine maruz kalan evrensel bağlantı boyundurukları için idealdir.
• Süper Dubleks S32750– PREN (Çukurlanma Direnci Eşdeğeri) >40, 20°C'de ≥ 550 MPa akma dayanımı ve olağanüstü klorür stresli korozyon çatlama direnci sağlar. Fabrikamız bu malzemeyi tuzdan arındırma tesislerindeki yüksek mukavemetli üniversal kaplinler için kullanmaktadır.

Mühendislik kayıtlarımız, 17-4PH'den yapılmış bir Üniversal Kaplin'in gelgit bölgesi uygulamasında 10 yıldan fazla dayandığını, standart karbon çeliği kaplinlerin ise her 18 ayda bir değiştirilmesi gerektiğini göstermektedir. Ek olarak, paslanmaz üniversal kaplinlerimiz, korozyon filmi stabilitesini daha da artırmak için özel pasivasyon ve yüzey bitirme işlemine tabi tutulur. Size net bir karşılaştırma sunmak amacıyla bu üç kalite için aşağıdaki mekanik ve korozyon verilerini sağlıyoruz:

FDA veya gıda sınıfı ortamlara ihtiyaç duyan müşteriler için fabrikamız, yüksek mukavemeti korurken bakteriyel yapışmayı ortadan kaldıran, elektro-parlatılmış 17-4PH'ye sahip bir Üniversal Kaplin de tedarik edebilir. Raydafon olarak, aşındırıcı servisin genellikle yüksek sıcaklık anlamına da geldiğinin bilincindeyiz; dubleks paslanmaz üniversal kaplinler 300°C'ye kadar dayanıklılığı korur, bu da onları ısı eşanjörü tahrikleri için uygun kılar. Doğru paslanmaz kalitesini kendi pH'ınız, klorür seviyeniz ve çalışma sıcaklığınızla eşleştirmek için daima mühendislik ekibimize danışın.

Hangi Isıl İşlem Prosesleri Yüksek Mukavemetli Üniversal Kaplinler için Malzeme Özelliklerini Optimize Ediyor?

En yüksek dereceli alaşımlı çelik bile uygun ısıl işlem uygulanmadığında düşük performans gösterir. Fabrikamız, özellikle Üniversal Kaplin bileşenlerine tahsis edilmiş dört adet bilgisayar kontrollü temperleme fırını ve indüksiyon sertleştirme istasyonu işletmektedir. Standart sekans şunları içerir: temperlenmiş bir martensit yapısı elde etmek için su verme ve temperleme (Q&T), ardından muylu yatak yüzeylerinde lokal indüksiyonla sertleştirme. 20MnCr5 gibi karbürleme kaliteleri için, tok çekirdeği korurken yüzey sertliği 58-62 HRC ile 1,2-1,8 mm derinliğe kadar yüzey sertleştirmesi uyguluyoruz.

Isıl işlem protokollerimiz, yüksek mukavemetli evrensel kaplinler için gereken spesifikasyonları karşılayacak veya aşacak şekilde tasarlanmıştır. Kontrol ettiğimiz temel parametreler şunları içerir:

• Östenitleme sıcaklığı– Alaşımlı çelikler için genellikle 840-870°C, ardından çatlamayı önlemek için yağla söndürme yapılır.
• Temperleme sıcaklığı– Üniversal Kaplin bileşenlerimiz, istenen güç ve tokluk kombinasyonunu elde etmek için 540°C ile 620°C arasında çift temperlenir. 42CrMo4 için 580°C'de temperleme, Charpy etkisi > 55 J ile 820 MPa'lık bir akma dayanımı sağlar.
• İndüksiyonla sertleştirme için kasa derinliği– Muylu çaprazlarda iğneli rulmanlardan kaynaklanan brinellenmeye karşı direnç sağlamak için 55-60 HRC'de 2-3 mm kasa derinliği uyguluyoruz.
• Sıfırın altında tedavi– Boyutsal kararlılık gerektiren hassas üniversal kaplinler için, tutulan osteniti dönüştürmek amacıyla -75°C'de kriyojenik işlem kullanıyoruz.

Gerçek dünya testleri değeri gösteriyor: biri optimize edilmiş Q&T'ye sahip, diğeri geleneksel temperlemeye sahip iki grup özdeş 34CrNiMo6 üniversal kaplin, döngüsel burulma yükü altında test edildi. Isıl işlem görmüş numunelerimiz hatasız olarak 1,2 milyon döngüye ulaşırken, geleneksel parti 580.000 döngüde yorulma çatlakları gösterdi. Raydafon'un her Üniversal Kaplin siparişinde ayrıntılı ısıl işlem tabloları yayınlamasının nedeni budur. Ayrıca fabrikamız, tüm üretim partilerinde tutarlılığı sağlamak için sertlik çapraz testinden yararlanmaktadır. Son tahlilde malzeme seçimi ve ısıl işlem birbirinden ayrılamaz; zayıf ısıl işleme sahip birinci sınıf bir alaşım, optimum ısıl işleme sahip orta sınıf bir alaşımdan daha erken arızalanır. Mühendislik ekibimiz süreçlerimizi doğrulamanıza yardımcı olacak eksiksiz belgeler sağlar.

Özet: Malzemeleri Uygulama Taleplerinizle Eşleştirme

Yüksek mukavemetli bir Üniversal Kaplin için doğru malzemeyi seçmek, mekanik gereksinimlerin, çevre koşullarının ve bütçenin dengelenmesini gerektirir. Fabrikamız, yukarıda ayrıntıları verilen veriye dayalı yaklaşımı uygulayarak vinç tahrikleri, tünel açma makineleri, rüzgar türbini dişli kutuları ve askeri gemiler için üniversal kaplinleri başarıyla teslim etmiştir. Bir Üniversal Kaplin belirttiğinizdeRaydafon Technology Group Co., Limitedmetalurji düzeyinden yukarıya doğru tasarlanmış bir bileşen alırsınız. Standart endüstriyel görevler için 42CrMo4 veya 4140, dayanıklılık ve uygun fiyatın mükemmel bir kombinasyonunu sağlar. Aşındırıcı veya deniz ortamları için 17-4PH veya süper dubleks paslanmaz çelikler servis ömrünü önemli ölçüde uzatır. Aşırı darbe ve yüksek tork yoğunluğu için 34CrNiMo6 en önemli önerimiz olmaya devam ediyor. Her zaman akma mukavemeti, yorulma sınırı ve korozyon direncini uygulamanızın tork tepe noktaları, yanlış hizalama açısı ve ortam koşullarıyla çapraz referans olarak alın. Ekibimiz, şeffaf veriler ve onlarca yıllık uygulamalı deneyimle bu seçimlerde gezinmenize yardımcı olmaya kendini adamıştır.
