Hidrolik silindirlerin sınıflandırmaları nelerdir?

Hidrolik silindirlerHidrolik sistemlerdeki temel harekete geçirici bileşenler olarak, esas olarak hidrolik enerjiyi verimli bir şekilde mekanik enerjiye dönüştürmekten, doğrusal ileri geri hareket veya sallanma hareketinden sorumludur. Yapısı aerodinamiktir, performansı stabildir ve yavaşlama cihazına ihtiyaç duymadan düzgün hareket sağlayabilir ve iletim boşluğu yoktur, bu nedenle çeşitli makine türlerinde yaygın olarak kullanılır. Farklı işlevlere bağlı olarak hidrolik silindirler genellikle aşağıdaki kategorilere ayrılır.

Hidrolik silindirlerin ana sınıflandırması

Tek Etkili Silindirler

Tek etkili hidrolik silindir, hidrolik yağın tek taraflı itilmesiyle yalnızca tek yönlü itme kuvveti oluşturabilen bir hidrolik cihazdır ve sıfırlamasının yaylar, kendi ağırlığı veya harici yüklerle tamamlanması gerekir. Cihaz bir silindir namlusu, silindir kapağı, piston, piston çubuğu ve sızdırmazlık cihazından oluşur. Hidrolik yağ, pistonun etkili alanının yalnızca bir tarafına etki eder, diğer uç bölmesi ise hava ile temas halindedir.

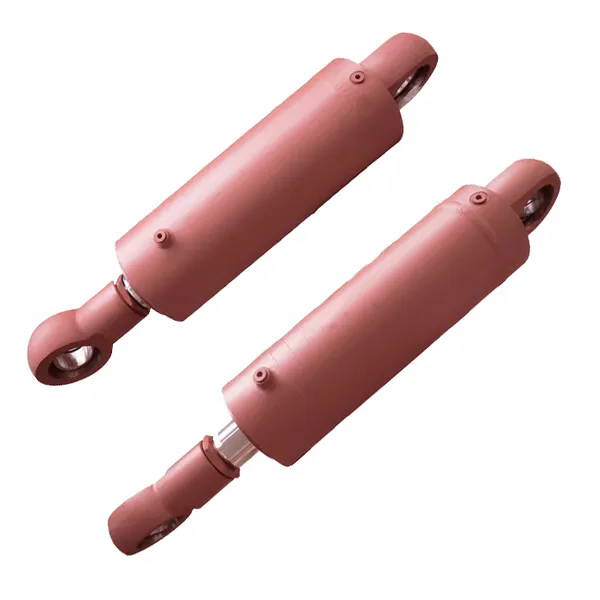

Raydafon Modelleri:Çöp Kamyonu Hidrolik Silindir, Hidrolik Kaldırma Silindiri

Çift Etkili Silindirler

Çift etkili hidrolik silindir, pistonun her iki tarafından basınçlı yağ girişi yapabilen hidrolik silindiri ifade eder. Genellikle krikolar için tahrik bileşeni olarak kullanılır. Çift etkili bir hidrolik silindirin aktüatörü, bir hidrolik hareket sisteminin ana çıkış cihazıdır. Boyutu, türü ve tasarım yapısı farklılık gösterse de genellikle bu kısım en çok gözlemlenen kısımdır. Bu aktüatörler, sıvı basıncını hızlı, kontrol edilebilir doğrusal harekete veya yükü tahrik edecek kuvvete dönüştürür.

Raydafon Modelleri:Ekskavatör Hidrolik Silindir, Forklift Hidrolik Silindir

Teleskopik Silindirler

Çok kademeli hidrolik silindir olarak da bilinen teleskopik hidrolik silindir, iki veya daha fazla pistondan oluşur. Uzama sırası büyükten küçüğe, geri çekildiğinde ise küçükten büyüğe doğrudur. Bu hidrolik silindir, kompakt yapısıyla geri çekildiğinde daha uzun bir strok ve daha kısa bir uzunluk elde edebilir.

Raydafon Modelleri:

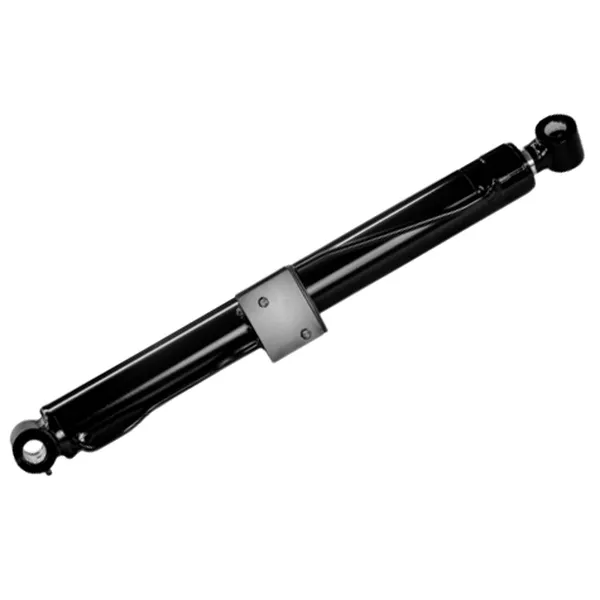

Havada İş Aracı Hidrolik Silindirleri

Ürün ParametreleriRaydafon'Shidrolik silindir

Malzeme Bilimi:

Namlu: Dikişsiz çelik borular

Çubuklar: 4340 alaşımlı çelik + 0,05 mm krom kaplama

Bağlantılar: Dövme SAE 1045 karbon çeliği

Teknik Parametreler Tablosu:
