Vinç Bomu Hidrolik Silindir

Raydafon vinç orsa hidrolik silindiri, mobil vinçler ve liman makineleri için bom açısı kontrol silindiridir. Referans modeli ZXSTC1000S.2.5-00: Φ320 delik, Φ280 çubuk, 4000 mm strok, 4750 mm montaj mesafesi, 32 MPa çalışma basıncı, 3000 kN gerçek zamanlı dinamik itme kuvveti, 1522 kg birim ağırlığı. Gövde, havacılık sınıfı yüksek mukavemetli alaşımlı çelikten 7 geçişli kalıpta dövülmüş olup, çekme mukavemetini 1250 MPa'nın üzerinde stabilize etmek için iki kat yaşlandırılmıştır. Almanya'dan ithal perfloroeter kauçuk kompozit halka ve 5 μm kademeli toz dudağı ile üçlü aşamalı conta. 0,08 mm/s ultra düşük hız stabilitesi için ±0,03 mm manyetostriktif konum geri bildirimine sahip entegre elektro-hidrolik servo. 5000 saatlik bakım gerektirmeyen döngü. Özel delik Φ50-500 mm, tuz spreyine ve toza dayanıklı. Adedi 5 adet, 45-60 günlük toplu teslim süresi. Fiyat teklifi için vinç modelini, itme gereksinimini ve miktarını gönderin.
Vinç Bomu · Model ZXSTC1000S.2.5-00

Mobil Vinçler ve Liman Makineleri için Özel Vinç Bomu Hidrolik Silindir - OEM Üretici Doğrudan Tedarik

Vinç orsa hidrolik silindiri, mobil vinçlerdeki bom açısını kontrol eder. Raydafon bunu, uzun mesafelere uzanan ve kompakt bir şekilde geri çekilen, çift etkili, çok kademeli teleskopik bir tasarımla inşa eder. Gövde, havacılık sınıfı yüksek mukavemetli alaşımlı çelikten 7 geçişli kalıpta dövülmüş ve çekme mukavemetini 1250 MPa'nın üzerinde stabilize etmek için çift yaşlandırılmıştır. Üçlü aşamalı sızdırmazlık ve manyetostriktif servo modülü, liman ve rüzgar enerjisi görev döngülerinin tuz püskürtme, toz ve hassas taleplerini karşılar.

3000 kN Gerçek zamanlı dinamik itme
32 MPa Çalışma basıncı
Φ320×Φ280 Delik × çubuk
4000 mm Felç
5000 saat Bakım gerektirmez
Referans modeli

ZXSTC1000S.2.5-00 — Tam Spesifikasyon

Referans modeli, ağır kaldırmalı mobil vinç orsa devreleri için kullanılan gerçek bir üretim konfigürasyonudur. Aynı çizim işleminde özel delik ve strok mevcuttur.

Silindir adı Çizim numarası Delik ΦD Çubuk Φd Strok S Düzenlemek. L Basınç Liman Ağırlık
Bosa hidrolik silindiri ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kilo

Çiziminize göre farklı itme veya montaj desenlerine sahip vinç devreleri üretilebilir. Vinç markasını ve modelini, gerekli itme kuvvetini ve montaj çizimini gönderin. Daha geniş mobil vinç silindiri serisi için bkz.Mobil Vinç Hidrolik Silindirlerikategori.

Mühendislik derin dalışı

Bu Silindiri Farklı Kılan Dört Teknoloji

01

Tam koşullu uyarlanabilir yük kontrolü

Silindir gövdesi havacılık sınıfı malzemeden dövülmüştür. Raydafon, yedi kalıpta dövme işleminden ve ardından çift yaşlandırma ısıl işleminden geçen özel yüksek mukavemetli alaşımlı çelik kullanıyor. Çift yaşlanma, malzeme yapısını stabilize ederek çekme mukavemetinin 1250 MPa'nın üzerinde kalmasını sağlar. Sürekli kaldırma çevrimleri çalıştıran 3000 kN'lik bir itme silindirinde, bu tane yapısı, yorulma ömrünü 32 MPa basınç altında sabit tutan şeydir.

≥1250 MPa çekme
02

Mikron düzeyinde hassas servo kontrolü

Raydafon'un mühendislik ekibi, geleneksel ayrı valf kontrol kurulumunun yerini alan entegre bir elektro-hidrolik servo modül geliştirdi. Valf grubu, havacılık sınıfı servo valf çekirdeklerini ve ±0,03 mm doğruluğa sahip manyetostriktif yer değiştirme sensörünü kullanır. Bu kombinasyon, 0,08 mm/sn'lik ultra düşük hızda stabil çalışmayı destekler, böylece operatör, hassas yükleme operasyonları sırasında bomu yapışma-kayma veya aşma olmadan konumlandırabilir.

±0,03 mm sensör doğruluğu
03

Aşırı ortam uzun ömürlü koruma

Liman makineleri tuz spreyi erozyonuna maruz kalıyor. Metalurji ekipmanı yüksek sıcaklıktaki tozu görüyor. Raydafon her ikisi için de üçlü aşamalı sızdırmazlık koruma yapısı oluşturdu. Ana conta, iki yönlü basınç dengelemesi için çift dudaklı tasarıma sahip, Almanya'dan ithal edilen perfloroeter kauçuk kompozit halkadır. Orta katman, 5 μm'den büyük katı parçacıkları yakalayan kademeli bir toz dudağı kullanır. Kirlilik önleme kapasitesi geleneksel tek dudaklı contalara göre %40 daha yüksektir. Kombine çevrim 5000 saat bakım gerektirmez olarak derecelendirilmiştir.

5 μm toz dudağı
04

Enerji verimliliği optimize edilmiş hidrolik sistem

Raydafon'un enerji tasarrufu sağlayan tasarımı, inşaat makinelerinin gerçekte nasıl çalıştığını analiz etmekten kaynaklanmaktadır. Diferansiyel genlik devresi, yüksüz koşullar altında hidrolik yağ sirkülasyon hacmini %35 azaltır. Yüksek verimli sabit mıknatıslı senkron motorlu pompa grubuyla birlikte sistemin kapsamlı enerji tüketimi, geleneksel çözüme kıyasla %28 oranında azalır. 8 saatlik vardiyalarla çalışan bir vinçte bu, yakıt veya akü tüketiminde ölçülebilir bir azalma anlamına gelir.

-28% sistem enerjisi

Neden Raydafon Vinç Hidrolik Silindirleri Bomu Yapıyor?

A

Hidrolik alanında 20 yıl

Raydafon yirmi yıldır hidrolik silindir üretmektedir. Mühendislik ekibi silindiri, servo modülü ve conta sistemini kendi bünyesinde geliştirir; böylece teknik özelliklerdeki değişiklikler dış tedarikçiler aracılığıyla değil kaynakta gerçekleştirilir.

B

Dövmeden montaja kadar tam kontrol

Gövde dövme, ısıl işlem, honlama, krom kaplama, conta montajı ve basınç testinin tamamı Raydafon tesisinde gerçekleşmektedir. Bu, izlenebilirliği sağlam tutar ve birden fazla tedarikçiden aldığınız parti farklılıklarını azaltır.

C

Doğrudan fabrika fiyatlandırması

Doğrudan satış modeliyle satılmaktadır. Aynı spesifikasyon seviyesinde Avrupa ve Amerikan markalarının maliyetinin yaklaşık %60'ı oranında karşılaştırılabilir performans. Fabrika ile alıcı arasına ticaret marjı eklenmez.

D

Tam özellikli özelleştirme

Φ50 mm'den Φ500 mm'ye kadar silindir iç çapları özel olarak üretilebilir. Strok, montaj mesafesi, port tipi ve montaj şekli çiziminize göre üretilerek standart dışı vinç modelleri ile birebir eşleştirilebilir.

E

Liman ve rüzgar enerjisi koşullarında doğrulanmıştır

Üçlü sızdırmazlık sistemi ve servo modül, liman makinelerinin tuz spreyi ve rüzgar enerjisiyle çalışan ağır kaldırma koşulları için üretilmiştir. Tasarım, laboratuvar koşullarını değil, gerçek çalışma alanlarını hedefliyor.

F

OEM desteği

Vinç marka ve modelini veya çizim numarasını gönderin. Raydafon tersine mühendislik uygular, aynı çizim üzerinde özel bir partinin numunelerini alır ve teklif verir. OEM müşterileri için özel etiket ambalajını destekler.

Boyut Çizimleri

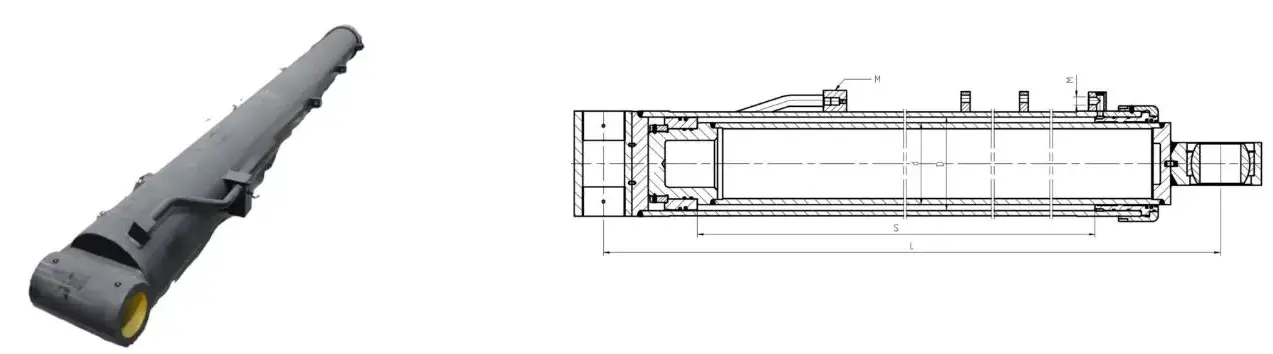

Crane luffing hydraulic cylinder dimension drawing
Kuruluma genel bakış - delik/çubuk arayüzü, bağlantı noktası konumu ve montaj düzeni

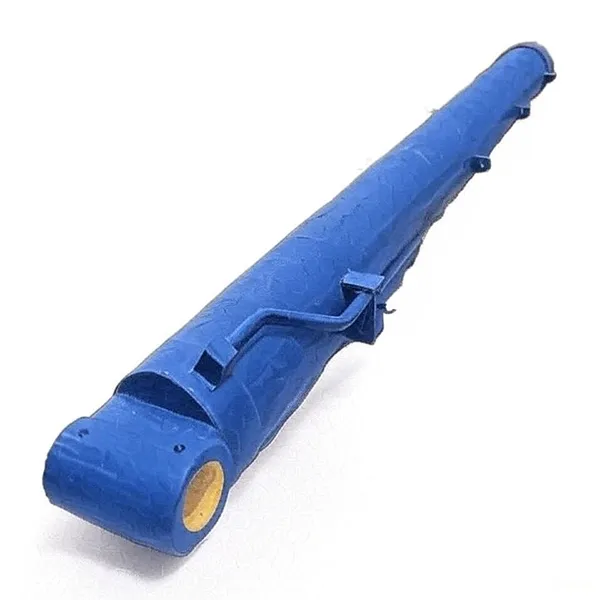

Crane luffing hydraulic cylinder product view
Ürün görünümü — silindir gövdesi ve çubuk tertibatı

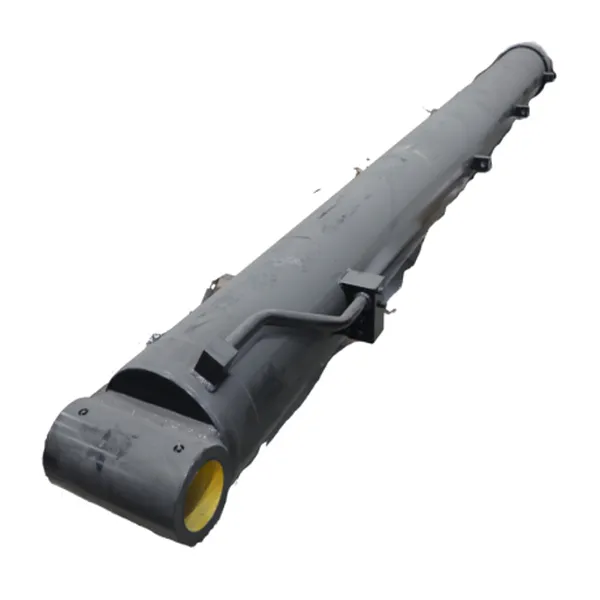

Crane luffing hydraulic cylinder detail
Bağlantı noktası ve conta ayrıntısı — 2-M27×2 artı 4-G1/4 arayüzü

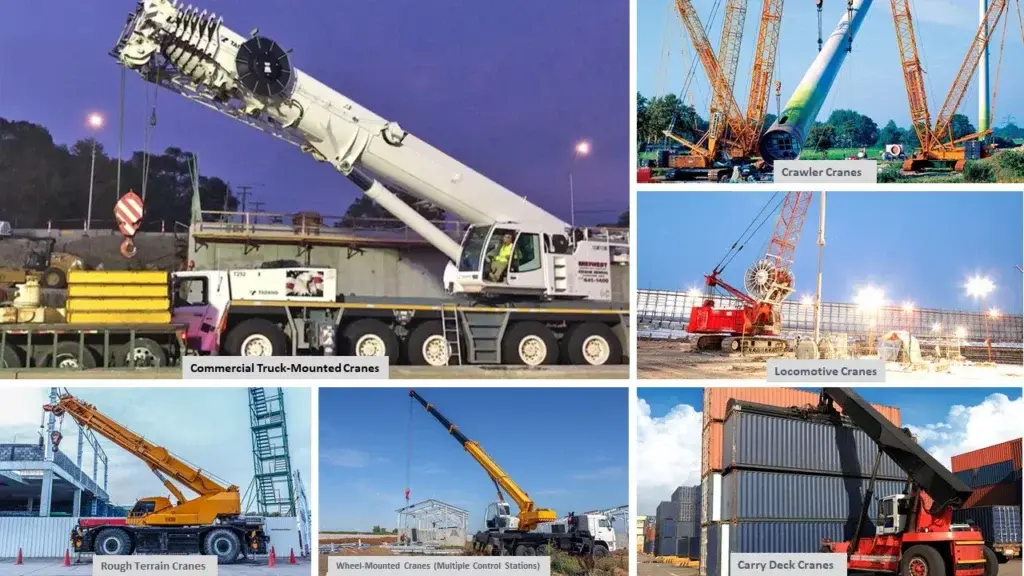

Crane luffing hydraulic cylinder application
Uygulama referansı — mobil vinç orsa devresine monte edilmiştir

Vinç Bomu Hidrolik Silindirlerinin Kullanıldığı Yerler

01

Mobil vinçler

Kamyona monteli ve arazi tipi mobil vinçlerde bom açısı kontrolü. Bomu tam yük altında kaldırmak ve tutmak için gereken itme kuvvetini karşılar.

02

Liman makineleri

Tuz püskürtme ortamlarında gemiden kıyıya ve tersaneye vinçler. Üçlü aşamalı conta ve sert krom kaplama, kıyı operasyonlarında bakım döngüsünü uzatır.

03

Rüzgar enerjisi ekipmanları

Kurulum ve bakım gemilerinde vinç bomunun orsalanması. Açık denizde hassas konumlandırma için yüksek itme stabilitesi ve mikron düzeyinde servo kontrolü önemlidir.

04

Ağır mühendislik ve metalurji

Yüksek sıcaklık ve toz koşullarında endüstriyel kaldırma ekipmanları. Enerji tasarrufu sağlayan devre, uzun vardiyalarda yakıt veya akü tüketimini azaltır.

Sipariş Spesifikasyon Sayfası

Referans modeli
ZXSTC1000S.2.5-00
Gerçek zamanlı dinamik itme
3000kN
Çalışma basıncı
32 MPa
Delik çapı
Φ320 mm (özel Φ50-500 mm mevcuttur)
Çubuk çapı
Φ280 mm
Felç
4000 mm
Kurulum mesafesi
4750 mm
Birim ağırlığı
1522 kilo
Bağlantı noktası / arayüz
2-M27×2 artı 4-G1/4
Gövde dövmesi
7 geçişli kalıpta dövülmüş havacılık sınıfı alaşımlı çelik, ≥1250 MPa çekme mukavemetine kadar iki kat yaşlandırılmış
Servo kontrolü
Entegre elektro-hidrolik servo, manyetostriktif sensör ±0,03 mm doğruluk, ultra düşük hız 0,08 mm/s
Sızdırmazlık
Üçlü aşamalı conta, Almanya perfloroeter kompozit ana halka, 5 μm kademeli toz dudağı
Enerji tasarrufu
Diferansiyel genlik devresi, yüksüz durumda %35 daha az yağ sirkülasyonu, %28 daha düşük sistem enerji tüketimi
Bakım döngüsü
5000 saat bakım gerektirmez
Özelleştirme
Tam özellikli özel delik Φ50-500 mm, OEM ambalaj ve özel etiket
Adedi
Model başına 5 adet
Toplu teslim süresi
Mevduat ve çizim onayından sonra 45-60 gün
Teklif esası
Vinç modeli ve tonajı, itme kuvveti gereksinimi, delik/strok özellikleri, liman boyutu, miktarı, varış limanı

Siparişiniz Raydafon Üzerinden Nasıl Taşınır?

  1. 01

    Başvuru Özeti

    Vinç modelini ve tonajını, gerekli itme kuvvetini, delik/strok özelliklerini, liman boyutunu, miktarını ve varış limanını gönderin.

  2. 02

    Model Seçimi ve Teklif

    Raydafon, referans modelin uyup uymadığını veya özel bir yapının gerekli olup olmadığını doğrular. FOB Ningbo teklifi teslim süresiyle birlikte verilir.

  3. 03

    Çizim Onayı

    Özel yapımlar için Raydafon, OEM parçası üzerinde tersine mühendislik uygular, bir numune üretir ve alıcıyla birlikte delik, strok, kurulum mesafesi ve bağlantı noktası boyutlarını onaylar.

  4. 04

    Dövme ve Isıl İşlem

    7 geçişli kalıpta dövme ve çift yaşlandırmalı ısıl işlem, gövdeyi 1250 MPa'nın üzerinde çekme mukavemetine sabitler. Bunu honlama ve sert krom kaplama takip eder.

  5. 05

    Montaj ve Basınç Testi

    Piston, contalar, servo modül ve tamponun montajı yapılır. Silindir, 32 MPa'da basınç testine tabi tutulur ve pürüzsüzlük ve servo tepkisi açısından strok testine tabi tutulur.

  6. 06

    Paketleme ve Sevkiyat

    Silindirler, pas önleyici yağ ve koruyucu uç kapakları ile güçlendirilmiş ahşap kutularda paketlenmiştir. Paketleme listesi, fatura ve denetim raporuyla birlikte deniz, hava veya ekspres yoluyla gönderilir.

Dokümantasyon ve Kalite Desteği

  • ✓
    Malzeme Sertifikası

    Gövde alaşımlı çelik sertifikası, çift yaşlandırma ısıl işlem kaydı, her sevkiyatla birlikte verilen conta bileşiği veri sayfası.

  • ✓
    Basınç Test Raporu

    Paketlemeden önce her silindir 32 MPa basınçta test edilmiştir. Sızıntı, strok düzgünlüğü, servo tepkisi ve port uyumu kaydedilir.

  • ✓
    Boyutsal Muayene Kaydı

    Sipariş edilen spesifikasyona veya müşteri çizimine göre kaydedilen delik, çubuk, strok, montaj mesafesi ve bağlantı noktası boyutları.

  • ✓
    İhracat Ambalajı

    Pas önleyici yağ ve koruyucu uç kapakları ile güçlendirilmiş ahşap kasa. Deniz taşımacılığı için paletlenen ve bağlanan büyük silindir partileri.

Sıkça Sorulan Sorular

Vinç orsa hidrolik silindiri nedir?

Vinç orsa hidrolik silindiri, mobil bir vinçte bom açısını kontrol eden hidrolik bileşendir. Orsa, bomun kaldırılması veya indirilmesi anlamına gelir ve silindir, bu hareketi çift etkili, çok aşamalı bir teleskopik tasarım aracılığıyla gerçekleştirir. Mobil vinçlerdeki karşı ağırlık silindiri ve destek silindirinin yanında çekirdek silindirlerden biridir.

Referans modeli ve itici gücü nedir?

Referans model, 3000 kN gerçek zamanlı dinamik itme kuvveti, 32 MPa çalışma basıncı, Φ320 mm delik, Φ280 mm çubuk, 4000 mm strok, 4750 mm montaj mesafesi ve 1522 kg ünite ağırlığına sahip ZXSTC1000S.2.5-00'dır. Raydafon, OEM vinç markaları için özel çap ve stroku destekler.

Hangi malzeme ve dövme işlemi kullanılıyor?

Silindir gövdesi, havacılık sınıfı yüksek mukavemetli alaşımlı çelikten 7 geçişli kalıpta dövülmüş, daha sonra çekme mukavemetini 1250 MPa'nın üzerinde stabilize etmek için iki kat yaşlandırılmıştır. Bu dövme işlemi, sürekli kaldırma çevrimleri çalıştıran 3000 kN'lik bir itme silindirinde önemli olan geleneksel döküm veya çubuk stoğundan işleme ile karşılaştırıldığında tane yapısını ve yorulma ömrünü iyileştirir.

Servo kontrolü ne kadar hassas?

Raydafon, havacılık sınıfı servo valf çekirdeklerine sahip entegre bir elektro-hidrolik servo modül ve ±0,03 mm doğruluğa sahip manyetostriktif yer değiştirme sensörü kullanır. Bu, 0,08 mm/s'de ultra düşük hızda stabil çalışmayı destekler, böylece operatör bomu kayma olmadan hassas bir şekilde konumlandırabilir.

Üçlü sızdırmazlık sistemi nasıl çalışır?

Üçlü aşamalı sızdırmazlık yapısı üç katmana sahiptir. Ana conta, iki yönlü basınç dengelemesi için çift dudaklı tasarıma sahip, Almanya'dan ithal edilen perfloroeter kauçuk kompozit halkadır. Orta katman, 5 μm'den büyük katı parçacıkları yakalayan kademeli bir toz dudağı kullanır. Dış katman ek silecek koruması sağlar. Kirlilik önleme özelliği tek dudaklı contalara göre %40 daha yüksektir.

Enerji tasarrufu mekanizması nedir?

Raydafon, yüksüz koşullar altında hidrolik yağ sirkülasyon hacmini %35 oranında azaltan yenilikçi bir diferansiyel genlik devresi kullanır. Yüksek verimli sabit mıknatıslı senkron motorlu pompa grubuyla birlikte sistemin kapsamlı enerji tüketimi, geleneksel çözüme kıyasla %28 oranında azaltılır.

Bakım döngüsü ve özelleştirme aralığı nedir?

Silindir, tuz serpintisi ve tozlu ortamlarda 5000 saatlik bakım gerektirmeyen bir döngü için tasarlanmıştır. Raydafon, Φ50 mm'den Φ500 mm'ye kadar silindir iç çaplarının tam spesifikasyonlara göre özelleştirilmesini, ayrıca OEM paketlemeyi ve özel etiketi destekler. MOQ model başına 5 birimdir.

Nasıl teklif talep edebilirim?

Vinç modelinizi ve tonajınızı, gerekli itme kuvvetini, delik/strok özelliklerini, liman boyutunu, miktarını ve varış limanını gönderin. Raydafon, modeli onaylayacak veya özel bir yapı tasarlayacak, ardından teslim süresi ve paketleme ayrıntılarını içeren bir FOB Ningbo teklifi sunacak.
