Vinç Karşı Ağırlığı Hidrolik Silindir
  • Vinç Karşı Ağırlığı Hidrolik SilindirVinç Karşı Ağırlığı Hidrolik Silindir
  • Vinç Karşı Ağırlığı Hidrolik SilindirVinç Karşı Ağırlığı Hidrolik Silindir

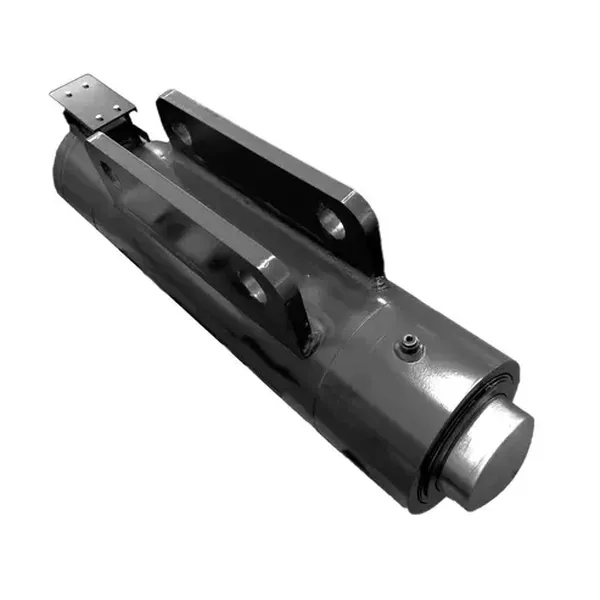

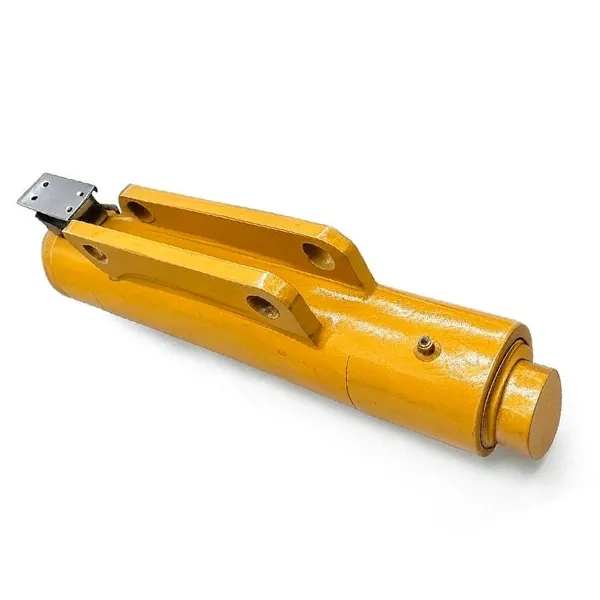

Vinç Karşı Ağırlığı Hidrolik Silindir

Vinç karşı ağırlığı hidrolik silindirimobil vinçler ve liman ekipmanları için. Bomun sallanmasını ±1° dahilinde tutmak ve dengesizlik nedeniyle kapanmaları azaltmak için karşı ağırlık bloğunu gerçek zamanlı olarak hareket ettirir. QAY220 sınıfı 200–220 tonluk arazi tipi vinçler için üretilmiştir.

delikΦ200 mm· ÇubukΦ100 mm· Felç180mm· Çalışma basıncı25/40MPa· Ağırlık124 kilo· Çizim No.QAY220.12/13A-00· 35CrMo sınıfı alaşımlı çelik · ISO 9001 fabrika · Minimum Sipariş Adedi 1 adet · Özel strok mevcuttur · 24 saat içinde teklif verin.

Çap Φ200 · Çubuk Φ100 · 25/40 MPa · OEM Fabrikası

Vinç Karşı Ağırlığı Hidrolik SilindirMobil Vinçler ve Liman Ekipmanları - Özel Strok, 24 Saat Fiyat Teklifi

Raydafon, yük hareket ettiğinde bomunuzu dengede tutan vinç karşı ağırlık hidrolik silindirini üretmektedir. Krom kaplamalı veya korozyon önleyici yüzey işlemine sahip yüksek mukavemetli alaşımlı çelikten üretilen bu silindir, stabil kuvvet çıkışı, ±1° bom salınım kontrolü ve eşdeğer yükteki geleneksel silindirlere kıyasla %15'in üzerinde enerji tasarrufu sağlar. Ningbo, Çin'den fabrikadan doğrudan tedarik — ISO 9001 proses kontrolü, MOQ 1 parça, özel strok ve montaj arayüzü mevcuttur.

Sıkılmış)
Φ200 mm
Çubuk (d)
Φ100 mm
İnme (S)
180mm
Kurulum Mesafesi
530mm
Çalışma Basıncı
25/40MPa
Ağırlık
124 kilo
Çizim No.
QAY220.12/13A-00
Adedi
1 Adet

Vinç Karşı Ağırlığı Hidrolik Silindiri Vincinizde Ne Yapar?

Karşı ağırlık hidrolik silindiri, mobil vincin karşı ağırlık sisteminin ana aktüatörüdür. Bom uzadığında silindir, vincin ağırlık merkezini güvenli zarfın içinde tutmak için karşı ağırlık bloğunu gerçek zamanlı olarak hareket ettirir. Bu olmadan vinç sabit bir karşı ağırlığa dayanır; bu da ya kaldırma kapasitesinin azaldığı ya da şasinin gerekenden daha ağır olması gerektiği anlamına gelir.

Raydafon'un karşı ağırlık silindiri, sensör veya operatör sinyallerini hassas karşı ağırlık konumlandırmasına dönüştürmek için vincin hidrolik kontrol sistemiyle birlikte çalışır. Sonuç, daha yumuşak bom hareketi, rüzgarlı günlerde kaldırma sırasında daha az sallanma ve dengesizlik alarmlarından kaynaklanan daha az beklenmedik kapanmadır. Alıcılar için kaynakendüstriyel hidrolik silindirlerBu, çevrim süresini ve güvenlik marjını en doğrudan etkileyen bileşendir.

Vinciniz farklı bir karşı ağırlık işlevi kullanıyorsa (örneğin, orsa bom sistemi), aşağıdakileri karşılaştırın:vinç orsa hidrolik silindirveya tamamına göz atınmobil vinç hidrolik silindir serisiseçmeden önce.

Vinç Karşı Ağırlığı Hidrolik Silindir Özellikleri

Aşağıdaki standart model, 200-220 tonluk mobil vinç karşı ağırlık sistemlerinin çoğunu kapsar. Özel çap, strok ve montaj mesafesi mevcuttur; çiziminizi gönderin, 24 saat içinde boyut önerisini size geri gönderelim.

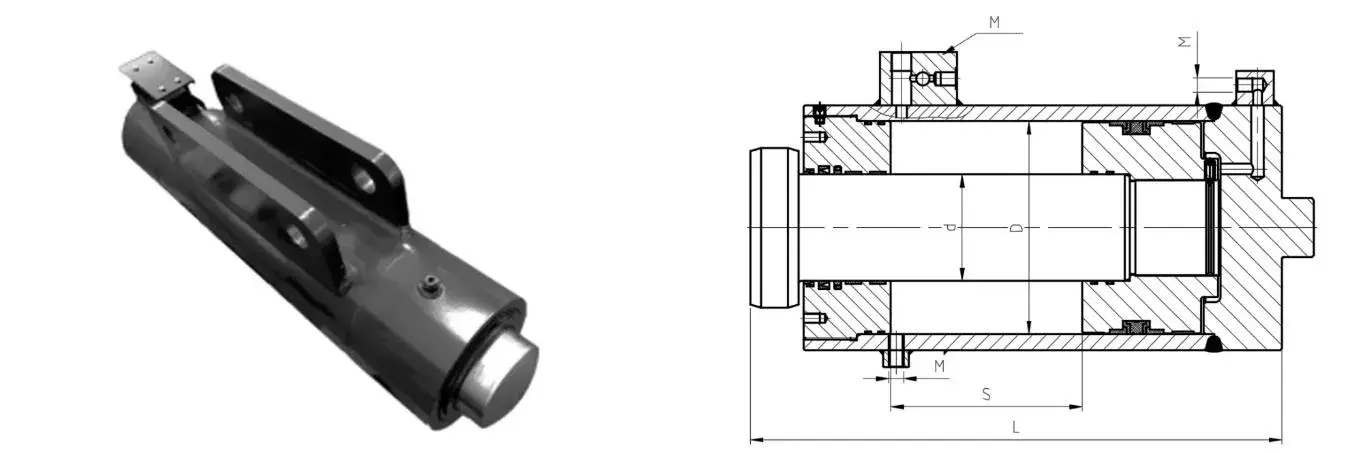

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Vinç karşı ağırlığı hidrolik silindir boyut çizimi — QAY220.12/13A-00

Standart Vinç Karşı Ağırlığı Hidrolik Silindiri — Teknik Veriler
Silindir Adı Çizim No. Sıkılmış Çubuk d Strok S L Mesafesini Yükleyin Çalışma Basıncı Arayüz M Ağırlık
Karşı Ağırlıklı Hidrolik Silindir QAY220.12/13A-00 Φ200 mm Φ100 mm 180mm 530mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kilo
Delik Φ200 mm Çubuk Φ100 mm Strok 180 mm 25/40MPa 124 kilo QAY220.12/13A-00

İhtiyacınız olan boyut değil mi? Ayrıca diğer vinç tonajı sınıfları için özel karşı ağırlık silindirleri de üretiyoruz. Delik, strok, basınç ve montaj arayüzünü gönderin veya çizim numaranızı gönderin; mühendislerimiz eşleşmeyi onaylayacaktır.

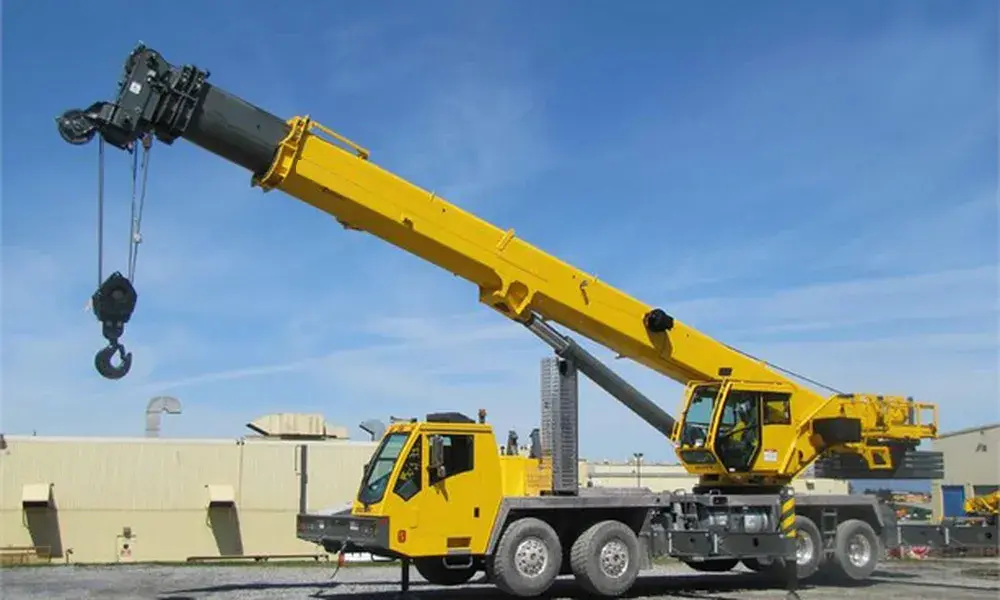

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Tedarik Mühendisleri Neden Raydafon Karşı Ağırlık Silindirlerini Seçiyor?

Tekrarlanan siparişleri tetikleyen üç ticari neden vardır:daha uzun servis aralığı, daha az bakım işçiliği ve tüm strok boyunca sabit güç çıkışı.

01

Yüksek Mukavemetli Alaşımlı Çelik Gövde

Sürekli çalışma koşullarında deformasyona uğramadan yüksek basınca ve ağır yüke dayanıklıdır. Yüzey krom kaplaması veya korozyon önleyici kaplama, nemli, tuz serpintili ve tozlu saha koşullarının üstesinden gelir.

02

Hassas Konumlandırma

Sorunsuz teleskopik hareket için vincin hidrolik kontrol sistemiyle birlikte çalışır; kaldırma sırasında karşı ağırlığın hızla yeniden konumlandırılması ve hassas yerleştirme sırasında milimetre seviyesinde denge ayarı.

03

Modüler Kurulum

Büyük ölçekli değişikliklere gerek kalmadan mevcut vinç montaj noktalarına uyar. Contalara ve servis bağlantı noktalarına standart aletlerle erişilebilir; çoğu conta değişimi sahada 30 dakika içinde tamamlanır.

04

Enerji Verimliliği

Güç çıkışı gerçek zamanlı olarak çalışma koşullarına göre ayarlanır. Eşdeğer güçteki geleneksel silindirlerle karşılaştırıldığında enerji tüketimi %15'ten fazla azalır.

Uygulamalar: Alıcıların Bu Silindirleri Nereye Taktığı

Karşı ağırlık hidrolik silindiri, yük veya bom konumu değişirken vincin dengede kalması gereken yerde belirtilir. Tipik kurulumlar şunları içerir:

Liman Konteyner Vinçleri Gemiden Kıyıya Vinçler Kule Vinçler Arazi Tipi Mobil Vinçler Paletli Vinçler Rüzgar Türbini Montaj Vinçleri Ağır Ekipman Arma Çelik Yapı Montajı Prefabrik Bina Kaldırma Tersane Portal Vinçleri

İlgili bir vinç fonksiyonuna mı ihtiyacınız var? Tamamını inceleyinmobil vinç hidrolik silindir serisiveyateleskopik hidrolik silindir serisiBom uzatma uygulamaları için.

Özel Karşı Ağırlık Silindirleri — OEM, Özel Etiket ve Çizim Bazlı Üretim

Raydafon bir ticaret şirketi değil, OEM hidrolik silindir üreticisidir. Özelleştirme, Ningbo, Çin'deki kendi ISO 9001 tesisimizde gerçekleşir; bu, standart silindirlerimizi üreten hattın aynısıdır.

A

Delik ve Çubuk Boyutu

Φ40 mm'den Φ400 mm'ye kadar delik. Özel çap ve yüzey pürüzlülüğüne sahip sert krom kaplı çubuk.

B

İnme ve Montaj

İsteğe göre özel strok uzunluğu, montaj mesafesi, pim deliği, flanş veya muylu montajı.

C

Basınç ve Contalar

40 MPa ve üzeri çalışma basıncı. Çalışma sıcaklığınıza ve sıvınıza uygun conta markaları.

D

Kaplama ve Markalama

Krom kaplama, korozyon önleyici kaplama veya boyama. Özel etiketli isim plakası ve işaretleme mevcuttur.

Çalışma basıncı, akış ve montaj arayüzünüzle birlikte bir PDF, DWG, DXF veya STEP çizimi gönderin. Mühendislerimiz 24 saat içinde boyut önerisini ve fabrika fiyatını bildirir.

Kalite Kontrol, Sertifikalar ve 12 Ay Garanti

Her karşı ağırlık silindiri, sevkıyattan önce belgelenmiş bir denetim yolundan geçer; yurtdışındaki alıcıların, satıcı onayı ve gelen denetim için güvendiği kanıt izleri.

  • ISO 9001 sertifikalı üretim süreci
  • Gelen çelik doğrulama ve ısıl işlem kayıtları
  • Delik honlama, çubuk krom kalınlığı ve yüzey pürüzlülüğü raporu
  • Paketlemeden önce 1,5× nominal çalışma basıncında basınç testi
  • Conta uyumu, strok ve montaj boyutu denetimi
  • Üretim hatalarına karşı 12 aylık sınırlı garanti

Nasıl Sipariş Verilir: Adedi, Teslim Süresi, Paketleme ve Nakliye

Adedi

1 Adet

Standart ölçüler 1 adetten itibaren gönderilir. OEM projeleri için 20 parçadan başlayan toplu fiyatlandırma.

YOL GÖSTERMEK

15 – 30 Gün

Onay ve depozito çekildikten sonra. Özel tasarımlar 45 güne kadar uzayabilir.

AMBALAJ

Tahta Sandık

VCI pas önleyici film, kurutucu, büyük delikler için özel palet. İhracat standardı ambalaj.

GEMİ

Deniz / Hava / Ekspres

EXW, FOB, CIF ve DDP şartları. Tam ihracat belgeleri: CI, PL, CO, Form A/E, malzeme sertifikası.

Vinç Karşı Ağırlığı Hidrolik Silindiri — Alıcı SSS

Vinç karşı ağırlık hidrolik silindirinin işlevi nedir?

Bom uzadıkça veya yük hareket ederken vincin ağırlık merkezini güvenli zarfın içinde tutmak için karşı ağırlık bloğunu gerçek zamanlı olarak hareket ettirir. Bu, daha hafif bir şasinin aynı yükü kaldırmasına olanak tanır, bom sallanmasını azaltır ve dengesizlik alarmlarının neden olduğu kapanmaları ortadan kaldırır.

Vinç karşı ağırlık silindirinizin standart özellikleri nedir?

Çap Φ200 mm, çubuk Φ100 mm, strok 180 mm, montaj mesafesi 530 mm, çalışma basıncı 25 MPa ve 40 MPa, arayüz 3-G1/4 · M20×1,5 · 2-M14×1,5, ağırlık 124 kg. Çizim numarası QAY220.12/13A-00.

Delik, strok ve montaj arayüzünü özelleştirebilir misiniz?

Evet. Φ40 mm'den Φ400 mm'ye kadar deliğe, özel strok ve montaj mesafesine, pim deliği veya flanş montajına ve gerekli herhangi bir arayüz dişine sahip özel karşı ağırlık silindirleri üretiyoruz. Bir PDF, DWG, DXF veya STEP çizimi gönderin, 24 saat içinde teklif verelim.

Maksimum çalışma basıncı nedir?

Standart model 25 MPa sürekli ve 40 MPa tepe değerine sahiptir. Talep üzerine uyumlu conta seçimi ve çubuk krom kalınlığı ile daha yüksek basınç değerleri de mevcuttur.

Adedi, teslim süresi ve garanti nedir?

Standart boyutlar için MOQ 1 adet. Teslimat süresi, onay ve depozito alındıktan sonra 15-30 gündür. Üretim hatalarına karşı 12 aylık sınırlı garanti. Her gönderiyle birlikte tam ihracat belgeleri sağlanır.

Bu karşı ağırlık silindirini hangi vinç modelleri kullanıyor?

QAY220 sınıfı mobil vinçler ve eşdeğer 200-220 tonluk arazi tipi vinçler için tasarlanmıştır. Ayrıca diğer tonaj sınıfları için karşı ağırlık silindirleri de sağlıyoruz; uyumluluk kontrolü için vinç modelinizi ve çizim numaranızı gönderin.

Karşı ağırlık silindirini mevcut bir vince nasıl monte ederim?

Silindir, büyük bir değişiklik gerektirmeden mevcut vinç montaj noktalarına uyan modüler bir montaj tasarımı kullanır. Sipariş vermeden önce montaj pimi çapını, montaj mesafesini ve hidrolik arayüzü onaylayın. Detaylı kurulum çizimleri sevkiyatla birlikte verilmektedir. Mühendislerimiz teslimattan önce kurulum planınızı da inceleyebilir.

Toplu sipariş vermeden önce numune sipariş edebilir miyim?

Evet. Standart ölçüler için numune siparişleri kabul edilmektedir. Numune maliyeti ve navlun ayrı olarak fiyatlandırılır ve ilk toplu siparişe yansıtılabilir.

Vinç Karşı Ağırlık Silindiri Teklifi İsteyin

Vinç modelinizi, çizim numaranızı veya çalışma basıncınızı gönderin. Mühendislerimiz 24 saat içinde boyut önerisi ve fabrika fiyatıyla yanıt verir.
