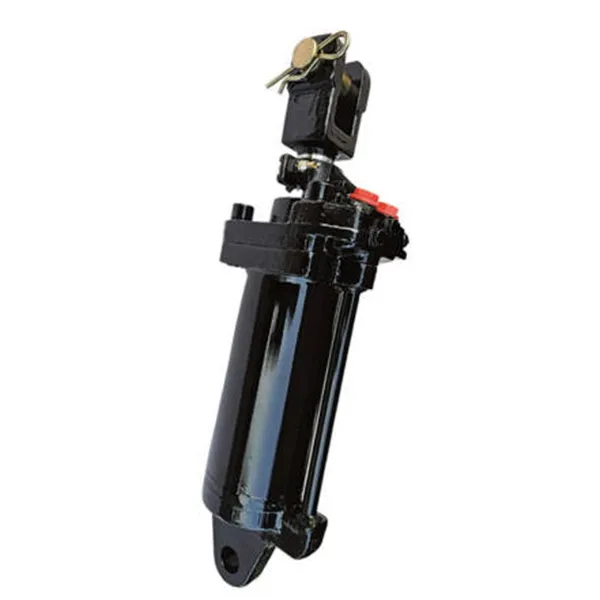

EP-TF1304.55.012 Hidrolik Kaldırma Silindiri

Temel Mühendislik Özellikleri

Ürün Bileşenleri

Eski silindirinizi EP-TF1304.55.012 Hidrolik Kaldırma Silindiriyle değiştirmek akıllıca bir harekettir, ancak bu sağlam hidrolik kaldırma silindirinden en iyi şekilde yararlanmak için onu doğru parçalarla eşleştirmek isteyeceksiniz. En iyi neyin işe yaradığı hakkında konuşalım.

Hidrolik kontrol valfleriyle başlayın; bu küçük iş adamlarının silindirin akış taleplerini karşılaması gerekir. Valfinizin GPM/LPM derecesi çok düşükse sistemi tıkayacak ve endüstriyel hidrolik kaldırma silindirinin hareketini yavaşlatacaktır. Hiç kimse gecikmeli bir kurulum istemez, bu nedenle valfin silindirin ihtiyaçlarına uygun hale getirilmesi tartışılamaz.

Sonra hidrolik pompa var. Bunun gibi daha güçlü bir hidrolik kaldırma silindirine yükseltme yapıyorsanız mevcut pompanız bunu kesemeyebilir. Silindirin ihtiyacınız olan hızda hareket etmesini sağlayacak kadar sıvıyı itip itemeyeceğini kontrol etmelisiniz. Küçük boyutlu bir pompa, en zorlu ağır hizmet tipi hidrolik kaldırma silindirini bile geride tutacaktır; bu nedenle bu kontrolü atlamayın.

Ve temel hususları da gözden kaçırmayalım: birinci sınıf hidrolik sıvısı ve filtreler. Bunları hidrolik kaldırma silindirinizin can damarı olarak düşünün. Temiz sıvı contaları formda tutar, sızıntıları ve performansı düşürebilecek aşınmayı durdurur. Ucuz sıvılardan veya eski filtrelerden tasarruf etmek, bu güvenilir hidrolik kaldırma silindirinin ömrünü kısaltmanın hızlı bir yoludur; bu nedenle burada biraz savurganlık yapın, buna değer.

Hidrolik Silindirin Kaldırma Kapasitesi Nasıl Hesaplanır?

Bir hidrolik silindirin ne kadar kaldırabileceğini bulmak sadece bir matematik egzersizi değildir; ekipmanınız için doğru olanı seçmenin anahtarıdır. İster makaslı kaldırmalar için hidrolik kaldırma silindiri kullanıyor olun, ister malzemeleri yukarı doğru hareket ettirin, ister arabaları kaldırın, doğru boyutu seçmek işlerin güvende olmasını, iyi çalışmasını ve gereğinden fazla maliyet oluşmasını önler.

Temel formülle başlayın; onu fazla karmaşık hale getirmeye gerek yok. Kaldırma kuvveti, silindirin etkili alanının basınç çarpımına iner. Metrik olarak bu, Kuvvet (Newton cinsinden) = Basınç (Pascal) × Alan (metrekare) şeklindedir. İngiliz ölçü birimi için, Kuvvet (pound) = Basınç (PSI) × Alan (inç kare) şeklindedir. Alanı elde etmek için π çarpı (delik çapının yarısı) kareyi kullanın. Diyelim ki, 200 barda (kabaca 2.900 PSI) çalışan, 100 mm çapında (yani yaklaşık 3,94 inç) ağır hizmet tipi bir hidrolik kaldırma silindiriniz var. Alan 3,14 katı (0,05 metre kare) yani 0,00785 metrekare olacaktır. Bunu 200×10⁵ Pascal ile çarptığınızda, yaklaşık 15.700 Newton'luk bir kuvvete bakıyorsunuz; bu, zorlu yükleri kaldırabilecek kadar yeterli.

Daha sonra vuruş uzunluğunu unutmayın. Ne kadar yükseğe kaldırmanız gerektiği buna bağlıdır. İster rampalar için kompakt bir hidrolik kaldırma silindiri, ister teleskopik kaldırmalar için uzun stroklu bir kaldırma silindiri olsun, strokun ihtiyacınız olan dikey harekete uygun olduğundan emin olun. Çok kısa ve ulaşamazsınız; çok uzun sürüyor ve yer israf ediyorsunuz.

Ayrıca bu teorik kuvvete müdahale eden gerçek dünyaya ait şeyler de var; sürtünme, silindirin monte edildiği açı, ne kadar hızlı hareket ettiği. Bu nedenle genellikle 1,2 ila 1,5 arasında bir güvenlik faktörü eklersiniz. Asansörler veya hava platformları gibi kritik noktalardaki dikey hidrolik kaldırma silindirleri için bu ekstra kenar boşluğu isteğe bağlı değildir; işleri güvende tutmak için bir zorunluluktur.

Son olarak silindirin nasıl monte edildiğini kontrol edin. Bağlanma şekli gücü ne kadar iyi aktardığını etkiler. Özel bir kurulumda OEM hidrolik kaldırma silindiri kullanıyorsanız montaj noktalarının bükülmeden veya yıpranmadan tam yükü kaldırabileceğinden emin olun. Kaldırma masaları için tek etkili bir hidrolik kaldırma silindirine veya dikey işler için çift etkili bir hidrolik kaldırma silindirine ihtiyacınız varsa, Raydafon'daki ekibimiz doğru boyut ve kurulumun belirlenmesine yardımcı olabilir. Bize sadece yükü, stroku ve basıncı söyleyin, biz de sizi iş için doğru hidrolik kaldırma silindirine yönlendirelim.

SSS

S1: Mevcut silindirimin iş için gerekenden küçük olup olmadığını nasıl anlarım?

C: Yaygın belirtiler arasında makinenin nominal yükünü kaldıramama, motor yüksek devirdeyken bile çok yavaş çalışma veya sisteminizin basınç tahliye valfinin normal kullanım sırasında sık sık devreye girmesi yer alır.

S2: İç piston contası sızıntısının işaretleri nelerdir?

C: En bariz işaret, yükseltilmiş yükün herhangi bir kontrol girişi olmadan yavaşça kendini alçalttığı "silindir kaymasıdır". Ayrıca güç kaybı ve normalden daha yavaş çevrim süreleri de fark edebilirsiniz.

S3: Daha fazla güç elde etmek için silindirimi daha büyük bir silindirle değiştirebilir miyim?

C: Daha büyük çaplı bir silindir daha fazla kuvvet sağlarken, sisteminizin geri kalanının (pompa, valfler, hortumlar) yeterli akışı sağlayabildiğinden emin olmalısınız. Ayrıca yeni silindirin fiziksel boyutlarının ve montaj noktalarının makinenize uyacağını da doğrulamalısınız. Emin değilseniz bir uzmana danışın.

S4: Hidrolik silindirim çubuğun çıktığı uçtan sızıntı yapıyor. Bu ne anlama gelir?

C: Bu, muhtemelen çizik veya hasar görmüş bir çubuktan, kirlenmeden veya basit aşınma ve yıpranmadan kaynaklanan rot contasının arızalandığını gösterir. EP-TF1304.55.012'nin ağır hizmet tipi sileceği ve sert krom çubuğu bu yaygın sorunu en aza indirecek şekilde tasarlanmıştır.
