Mini Ekskavatör için Hidrolik Bom Silindiri

Raydafon, Çin'in Ningbo kentindeki kendi fabrikasında mini ekskavatörler için hidrolik bom silindirleri üretmektedir. Standart delik çapları 50 mm'den 125 mm'ye, çubuk çapları 25 mm'den 75 mm'ye kadar, 1000 mm'ye kadar strok, 29,4 MPa'da 361 kN maksimum itme kuvveti ve −20 °C ila +70 °C çalışma sıcaklığı aralığına sahiptir. Namlu yüksek mukavemetli alaşımlı çelikten dövülmüştür ve delik hassas zeminlidir, iç sürtünmeyi azaltır ve düşük hızda bom kontrolünün doğru olmasını sağlar. Aşınmaya dayanıklı ithal kauçuktan ve harici siliciden oluşan yerleşik çift sızdırmazlık yapısı, sızdırmazlık dudağını toz ve nemden koruyarak hizmet ömrünü %40'tan fazla uzatır. Çubuk ve namlunun dış kısmı yağmur, çamur ve yıkamaya karşı korozyon önleyici işleme tabi tutulmuştur. 1-8 tonluk sınıf makinelerde delik, çubuk, strok, montaj merkezleri ve port konumları OEM montajı veya değişimi için çizime göre üretilir. Ekskavatör modelinizi veya orijinal çiziminizi 24 saat içinde teklif almak üzere gönderin.

Mini Ekskavatör için Hidrolik Bom Silindiri — Çap 50–125 mm, Strok 1000 mm'ye kadar

Bom silindiri, mini ekskavatörün bomunu yükselten ve indiren şahmerdandır ve makinenin tamamında en fazla yükü alan silindirdir. Raydafon, namluyu yüksek mukavemetli alaşımlı çelikten döver, iç sürtünmeyi azaltmak için deliği taşlar ve tozlu saha koşulları için çift contalı bir düzenlemeyle sızdırmaz hale getirir. OEM donanımı olarak veya orijinal çiziminize göre yapılmış yedek silindir olarak sağlanır.

  • 50–125 mmDelik çapı
  • 25–75 mmÇubuk çapı
  • ≤ 1000 mmFelç
  • 361kNMaksimum itme kuvveti
  • −20 ila +70 °CÇalışma sıcaklığı
01 / GENEL BAKIŞ

Mini Ekskavatör için Hidrolik Bom Silindiri - OEM ve Yedek Tedarik

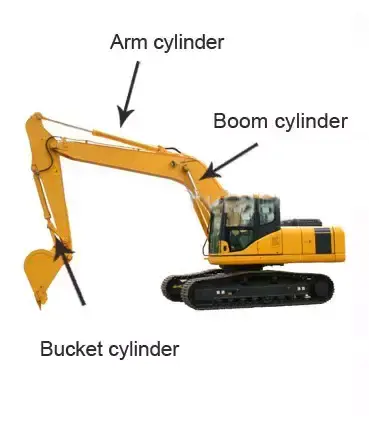

Bom silindiri, makine çerçevesi ile bom arasında yer alır ve ekskavatörün tüm üst yapısını kaldıran bileşendir. Mini bir ekskavatörde bom şahmerdanı, tam boyutlu bir makineye göre daha kısa bir strokla, ancak belediye, peyzaj ve çiftlik işlerinde genellikle günde binlerce döngüden oluşan yüksek bir görev döngüsünde çalışır. Kısa strok, yüksek döngü sayısı, tozlu ortam gibi bu kombinasyon, tek başına ham kuvvetten ziyade spesifikasyonun yanıtlaması gereken şeydir.

Raydafon bu silindiri hem makine üreticileri hem de satış sonrası pazarı için Çin'in Ningbo kentindeki kendi fabrikasında üretiyor. Standart delik çapları 50 mm'den 125 mm'ye, çubuk çapları 25 mm'den 75 mm'ye kadar, 1000 mm'ye kadar strok ve 361 kN maksimum itme kuvveti ile −20 °C ila +70 °C çalışma sıcaklığı aralığına sahiptir. Aynı fabrikanın ilgili silindirleri daha geniştirekskavatör hidrolik silindiriaralık,Küçük ekskavatör için hidrolik kepçe silindirionunla aynı makinede çalışan vehidrolik silindirdiğer mobil makineleri kapsayan katalog.

02 / ÖZELLİKLER

Teknik Özellikler

  • Ürün adıMini ekskavatör için hidrolik bom silindiri
  • Delik çapı50 mm – 125 mm
  • Çubuk çapı25 mm – 75 mm
  • Felç≤ 1000 mm
  • Maksimum itme kuvveti361kN
  • Maksimum basınç29,4 MPa
  • Çalışma sıcaklığı−20 °C ila +70 °C
  • Namlu malzemesiYüksek mukavemetli alaşımlı çelik dövme, hassas zemin deliği
  • SızdırmazlıkAşınmaya dayanıklı ithal kauçukla çift sızdırmazlık yapısı
  • Yüzey işlemeKorozyon önleyici işlem görmüş çubuk ve namlu dış kısmı
  • MontajMakine çizimine - pim, çatal veya flanş düzenlemesi
  • ÖzelleştirmeDelik, çubuk, strok, montaj merkezleri, bağlantı noktası konumu, boya rengi

Mini ekskavatör bom silindiri için standart teknik özellikler sayfası.

Parametre Değer
Delik çapı 50 mm – 125 mm
Çubuk çapı 25 mm – 75 mm
Felç ≤ 1000 mm
Maksimum itme kuvveti 361kN
Basınç 29,4 MPa
Çalışma sıcaklığı −20 °C ila +70 °C

İtme ve delik arasındaki ilişki:361kN'lik maksimum itme kuvveti, 29,4 MPa aralığındaki en büyük delik için geçerlidir. Daha küçük bir delik aynı basınçta orantılı olarak daha az kuvvet üretir; 29,4 MPa'da 50 mm'lik bir delik yaklaşık 57,7 kN, 63 mm'lik bir delik yaklaşık 91,6 kN ve 80 mm'lik bir delik yaklaşık 147,8 kN verir. Her zaman sistem basıncıyla birlikte deliği belirtin, çünkü makinenizin ihtiyaç duyduğu itme kuvveti deliği belirler, tersi değil.

03 / ÜRÜN DETAYI

Ürün Detayı

Mini ekskavatörler için ürettiğimiz bom silindirinin fotoğrafları ve referans görüntüleri.

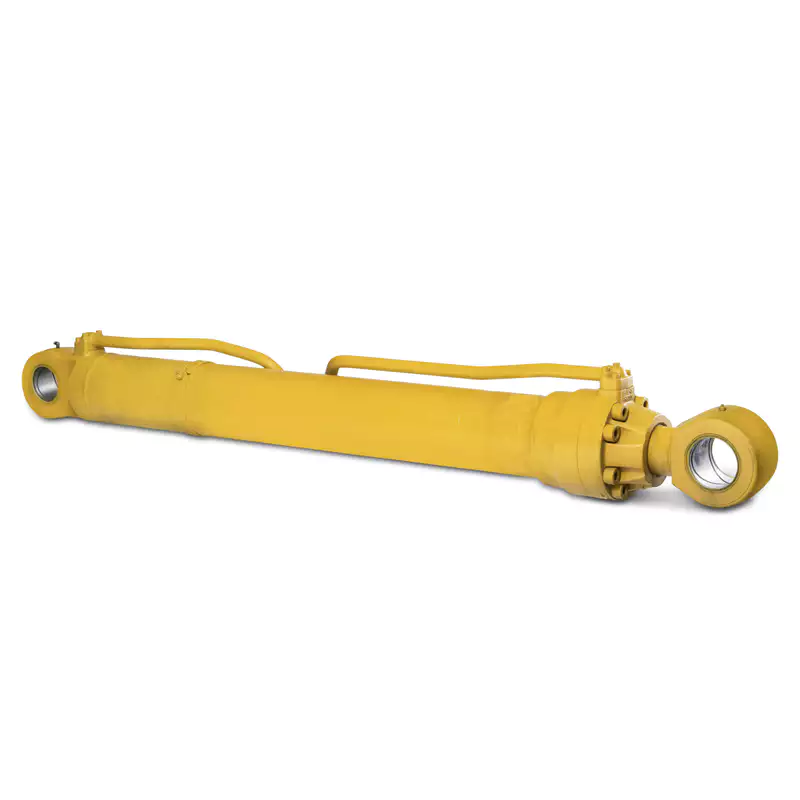

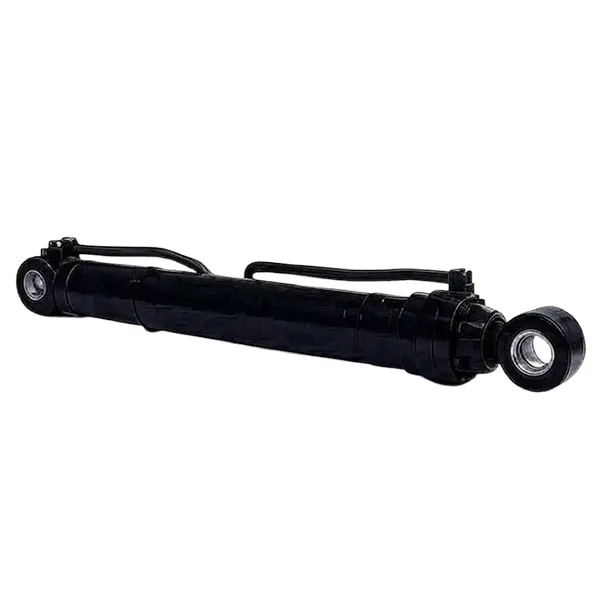

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Mini ekskavatör için hidrolik bom silindiri — namlu, çubuk ve montaj uçları.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Hassas zemin deliğine sahip dövme alaşımlı çelik namlu.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Boyut ve montaj referansı — sipariş vermeden önce makinenizle karşılaştırarak onaylayın.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Çubuk yüzeyi ve çift sızdırmazlık düzeni.
04 / İNŞAAT

Ürün Özellikleri ve Yapısı

Dövme namlu ve zemin deliği

Namlu, boru stokundan işlenmek yerine yüksek mukavemetli alaşım malzemeden dövülerek yapılmıştır; bu, daha düzgün bir tane yapısı ve dişli ve kaynaklı uçlarda daha iyi yorulma direnci sağlar. Daha sonra delik hassas bir şekilde taşlanır, böylece piston contası tutarlı bir yüzey kalitesine göre çalışır; Bu kaplama, iç sürtünme katsayısını düşük tutan şeydir (karşılaştırma testimizde topraklanmamış bir delikten yaklaşık %30 daha düşük) ve makine santimetrenin önemli olduğu dar bir alanda çalışırken bomun hala hassas bir şekilde inç olarak ayarlanabilmesinin nedeni budur.

Tozlu alanlar için çift sızdırmazlık

Her silindir, aşınmaya dayanıklı ithal kauçuktan oluşan yerleşik bir çift sızdırmazlık yapısı kullanır. İç conta hidrolik basıncı tutarken, dış sıyırıcı tozu ve nemi sızdırmazlık dudağından uzak tutar; bu, saha çalışmasında önemli olan düzenlemedir: kirli çalışmasına izin verilen tek bir conta, sonunda sızıntıya dönüşen yavaş sızıntıyı üretir. Hizmette bu yapı, tek contalı düzenlemeyle karşılaştırıldığında silindir ömrünü %40'tan fazla uzatır ve makinenin bakım için işten çıkma sıklığını azaltır.

Makinenizin geometrisine göre tasarlandı

Delik, çubuk, strok, montaj merkezleri ve bağlantı noktaları çizime göre üretilir. Yedek silindir için bu kritik bir parçadır; montaj merkezleri ve pim çapları makinenin bomu ve çerçevesiyle tam olarak eşleşmelidir; bu nedenle orijinal çizimi, makine modelini veya arızalı silindirin ölçülen boyutlarını gönderin; biz de teklif vermeden önce arayüzü eşleştirelim. Belediye, peyzaj ve tarımsal görevlere uyacak şekilde farklı strok ve basınç konfigürasyonları ürün yelpazesinde mevcuttur.

05 / UYUMLULUK

Makine Uyumluluğu

Bu bom silindiri, 50–125 mm aralığındaki delik çaplarının standart olduğu kabaca 1 ila 8 ton sınıfındaki mini ekskavatörler için sağlanır. Hem orijinal ekipman olarak hem de aşağıdaki markaların makinelerine yedek olarak takılır:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Tırtıl
  • Komatsu
  • Hitachi
  • volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Lütfen aklınızda bulundurun:marka adları yalnızca bu silindirin yaygın olarak takıldığı makine sınıflarını belirtmek için listelenmiştir. Raydafon bağımsız bir üreticidir ve bu markalara bağlı değildir, bu markalar tarafından yetkilendirilmemiştir veya orijinal ekipman tedarikçisi değildir. Sipariş vermeden önce daima spesifik modelinizin montaj çizimini onaylayın.

Makinenizin hangi deliğe ve stroka ihtiyacı olduğundan emin değil misiniz? Ekskavatör modelini, mevcut silindirin delik ve çubuk çapını, pimler arası uzunluğunu ve sistem basıncını gönderin; konfigürasyonu onaylayalım.

06 / UYGULAMALAR

Uygulamalar

Mini ekskavatörler, tam boyutlu makinelerin sığamadığı yerlere sığdıkları için satın alınır ve bom silindirinin kontrolünün en önemli olduğu yer burasıdır.

Belediye yol bakımı

Bomun sallanmak yerine yerine yerleştirilmesi gereken dar sokaklarda boru hattı döşemesi ve rögar kapağı onarımları. Doğru düşük hız kontrolü, gömülü servislere veya bitmiş yüzeylere çarpma riskini azaltır.

Meyve bahçesi ıslahı ve dikimi

Ayakta duran ağaçların etrafında bom kaldırılıp indirilerek eski ağaç kütükleri temizleniyor ve yeni alanlar hazırlanıyor. Kontrollü hareket, yerinde kalması gereken meyve ağaçlarının zarar görmesini önler.

İnşaat ve yıkım işleri

Alçak duvarların yıkılması ve hafif yapı malzemelerinin kaldırılması, değişen yük altında istikrarlı güç çıkışının operasyonun operatör için öngörülebilir olmasını ve yakınlarda çalışan herkes için güvenli olmasını sağlar.

Tarım arazilerinin su tasarrufu

Drenaj hendeklerinin kontrollü bir derinlik ve genişliğe kesilmesi; bu, kova dirençle karşılaştığında sürüklenmek yerine yalnızca bom silindirinin yük altında konumunu koruması durumunda tekrarlanabilir.

Peyzaj ve bahçe inşaatı

Hassas bom kontrolüne sahip kompakt bir makinenin daha temiz bir yüzey ve daha az manuel toplama işlemi sağladığı, kapalı yerleşim alanlarında toprağı tesviye etme, hendek açma ve taşıma.

Değiştirme ve onarım

Mevcut bir makinedeki çentikli, bükülmüş veya sızıntı yapan bir bom silindirinin, orijinal çizime veya ölçülen numuneye göre üretilmiş, pimler ve bağlantı noktaları aynı hizada olacak şekilde doğrudan değiştirilmesi.

07 / NEDEN RAYDAFON

Ürün Avantajları

  • Fabrikadan doğrudan tedarikSilindir, Raydafon'un kendi fabrikasında dövülür, işlenir, monte edilir ve test edilir; dolayısıyla sizinle üretim arasında herhangi bir ticari marj kalmaz ve çizimler ve yedek contalar, makinenin ömrü boyunca mevcut kalır.
  • Daha düşük iç sürtünmeHassas zemin deliği ve uyumlu piston contası açıklığı, iç sürtünmeyi azaltır; bu da, uzun vardiyalar sırasında daha yumuşak düşük hız kontrolü ve hidrolik yağında daha az ısı oluştuğunu gösterir.
  • Saha koşulları için geliştirilmiş sızdırmazlıkHarici bir silecekle çift sızdırmazlık, temiz bir atölye yerine toz ve nem için belirtilmiştir; bu da servis ömrünü %40'tan fazla uzatır ve plansız arıza sürelerini azaltır.
  • Vuruş ve basınç aralığıÜretimi durdurulan bir modeldeki silindiri değiştirirken önemli olan, en yakın katalog boyutunu zorlamak yerine delik, çubuk, strok ve basınç konfigürasyonu makineyle eşleştirilebilir.
  • Korozyon önleyici yüzey işlemiÇubuk ve namlunun dış kısmı korozyona karşı işlenmiştir, böylece silindir, contaları tahrip eden yüzey çukurlaşmaları olmadan yağmura, çamura ve yıkamaya karşı dayanıklıdır.
  • Çizim tabanlı değiştirmeOrijinal çizimi, makine modelini veya ölçülen boyutları gönderin ve yedek parçalar bu arayüze üretilsin, böylece pimler, portlar ve montaj merkezleri sahada değişiklik yapılmadan takılabilir.

İtme gücü, conta ömrü ve servis aralığı, seçilen deliğe, sistem basıncına, görev döngüsüne ve makinenin hidrolik yağının ne kadar iyi filtrelendiğine bağlıdır. Bize ekskavatör modelini ve çalışma basıncını verin; biz de silindirin gerçekte taşıyacağı yüke göre çapı ve stroku doğrulayalım.

08 / ALICI SSS

Alıcı SSS

  • Bu mini ekskavatör bom silindirinin kapağı hangi delik, strok ve basınçtadır?50 mm'den 125 mm'ye kadar delik çapları, 25 mm'den 75 mm'ye kadar çubuk çapları, 1000 mm'ye kadar strok ve 29,4 MPa maksimum basınç. En büyük delikte maksimum itme kuvveti 361 kN'dir; daha küçük delikler aynı basınçta orantılı olarak daha az kuvvet üretir; bu nedenle delik, makinenizin ihtiyaç duyduğu itme kuvvetine göre seçilmelidir.
  • Özel ekskavatör modelimin yerini alabilir misiniz?Evet. Arızalı silindirin makine modelini, orijinal çizimini veya ölçülen iç çapını, çubuk çapını, strokunu, pimden pime uzunluğunu ve montaj ayrıntılarını gönderin. Arayüzü onaylıyoruz ve buna uygun silindiri üretiyoruz; bu, genel bir boyut kullanmanın neden olduğu montaj sorunlarını ortadan kaldırır.
  • Maksimum itme ve basınç arasındaki fark nedir?Basınç, silindirin derecelendirildiği hidrolik basınçtır; bu durumda 29,4 MPa'dır. İtme kuvveti, basıncın piston alanı üzerinde ürettiği kuvvettir; bu nedenle delik çapına göre değişir — 125 mm delikte 361 kN, ancak aynı basınçta 50 mm delikte yalnızca yaklaşık 57,7 kN.
  • Silindir hangi sıcaklık aralığında çalışabilir?Standart çalışma aralığı -20 °C ila +70 °C'dir. Bu aralığın dışında çalışan veya hidrolik yağı daha sıcak çalışan makineler için bize sürekli yağ sıcaklığını söyleyin, biz de ona uygun conta malzemesini ve özelliklerini doğrulayalım.
  • Silindir toza ve suya karşı nasıl korunur?Aşınmaya dayanıklı ithal kauçuk ve harici silecek ile çift sızdırmazlık yapısı kullanır, böylece sızdırmazlık dudağı toz ve nemden korunur. Bu düzenleme, temiz bir çevre yerine saha koşulları için belirlenmiştir ve hizmet ömrünü %40'tan fazla uzatan şeydir.
  • Hangi bilgileri belirtmeniz gerekiyor ve yedek contalar temin edilebilir mi?Makine modeli, delik ve çubuk çapı, strok, çalışma basıncı, montaj türü ve miktarı; bunlardan ne kadar çok gönderirseniz tasarımı o kadar hızlı onaylarız. Conta kitleri ve yedek bileşenler ayrı olarak mevcuttur, böylece bir makine, bir conta arızası sonrasında silindirin tamamını değiştirmeden hizmete geri döndürülebilir. Teklif normalde 24 saat içindedir.
