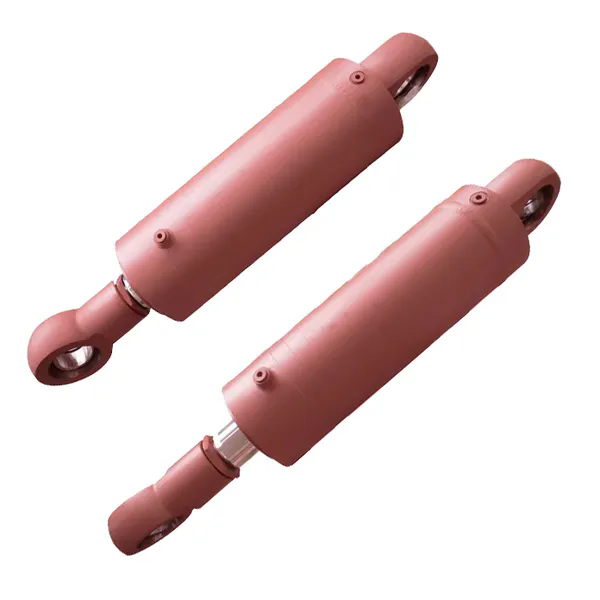

Çalışma Basıncı Hidrolik Silindir Tasarımını Nasıl Etkiler?

Raydafon Technology Group Co., Limitedbasınç ve silindir performansı arasındaki ilişkiyi geliştirmek için yirmi yıl harcadı. Çalışma basıncı yalnızca teknik özellikler sayfasındaki bir sayı değildir; malzeme seçimini, duvar kalınlığını, conta mimarisini ve hatta çubuk yüzey işlemini belirleyen birincil kuvvettir. Bir hidrolik silindir daha yüksek basınçla karşılaştığında, her bileşenin bu kuvveti güvenli ve verimli bir şekilde kontrol altına alacak şekilde yeniden tasarlanması gerekir. Mühendislerimiz sıklıkla basıncın bir hidrolik silindirin kişiliğini tanımladığını söyler: Düşük basınçlı sistemler maliyete öncelik verirken, yüksek basınçlı tasarımlar metalürjik uzmanlık ve mikron seviyesinde toleranslar gerektirir.

Pratik anlamda "Çalışma basıncı hidrolik silindir tasarımını nasıl etkiler?" Bu soruya gerilim dağılımı, yorulma ömrü ve akışkanlar dinamiği incelenerek cevap verilir. Örneğin, 250 bar değerindeki bir silindir, 100 barlık versiyonla karşılaştırıldığında önemli ölçüde daha yüksek akma dayanımına sahip bir varil gerektirir. FabrikamızRaydafon Stres sıcak noktalarını haritalamak için sonlu elemanlar analizini kullanır. Bu makalede çalışma basıncını sağlam bir basınçla ilişkilendiren kesin parametreleri, malzeme tablolarını ve mühendislik mantığını inceleyeceğiz.hidrolik silindirtasarım. Ayrıca ekibimizin madencilik, açık deniz ve mobil uygulamalar için silindirleri nasıl özelleştirdiğine ilişkin gerçek dünya listelerini de paylaşacağız.

Hidrolik Silindir İçin Çalışma Basıncı Neden Malzeme Seçimini Belirler?

Hidrolik silindirin malzemesi, basınçlı sıvının oluşturduğu muazzam kuvvetlere karşı ilk savunma hattıdır. Çalışma basıncı arttığında silindir kovanı (kasnak gerilimi) ve uç kapaklar üzerindeki gerilim doğrusal olarak artar. İç çapı 100 mm olan bir silindir için basıncı 160 bar'dan 320 bar'a çıkarmak namluyu patlatmaya çalışan kuvveti iki katına çıkarır. Bu nedenle, fabrikamız orta basınç serileri için yalnızca E355 veya 27SiMn gibi yüksek kaliteli çelikler tedarik ederken, aşırı basınçlar (400 bar'ın üzerinde) için 750 MPa'yı aşan akma mukavemetlerine ulaşmak için ısıl işlem görmüş 4140 veya 4340 gibi krom-molibden alaşımlarına geçiyoruz.

Basınçtan etkilenen temel malzeme özellikleri

• Çekme mukavemeti:Minimum akma mukavemeti, bir güvenlik faktörü (tipik olarak 2,5:1 ila 4:1) dikkate alınarak, maksimum çalışma basıncının neden olduğu gerilimi aşmalıdır.
• Kaynaklanabilirlik:Yüksek mukavemetli çelikler, basınç tutma açısından kritik olan çatlamayı önlemek için sıklıkla ön ısıtma ve kaynak sonrası işlemlere ihtiyaç duyar.
• Sertlik:300 bar'ın üzerindeki basınçlarda, iç yüzeyin kirletici maddelerden kaynaklanan mikro kaynağa karşı direnç göstermesi için indüksiyonla sertleştirilmesi gerekebilir.
• Yorulma dayanıklılığı:Basınç döngüleri ilerleyici hasara neden olur; İnce taneli yapıya sahip malzemeler (Raydafon Technology Group Co., Limited tarafından kullanılanlar gibi) çatlak oluşumuna karşı direnç gösterir.

Tasarım ekibimiz, ilk teklif aşamasında hızlı bir referans olarak aşağıdaki tabloyu kullanır. Tipik bir 80 mm çaplı hidrolik silindir için çalışma basıncının malzeme kalitesini nasıl değiştirdiğini gösterir.

Namlunun ötesinde piston kolu malzemesi de gelişir. Yüksek basınçlı bir hidrolik silindir için fabrikamız, yüksek çubuk gerilimi altında çizilmeye karşı dayanıklılık sağlamak amacıyla indüksiyonla sertleştirilmiş 1045 veya paslanmaz çelik 17-4PH kullanır. 2024 yılında Raydafon Technology Group Co., Limited, mobil uygulamalarda sürekli olarak 350 barda çalışan silindirler için özel bir mikro alaşımlı çeliği piyasaya sürdü. Bu değişiklik, işlenebilirliği korurken yorulma ömrünü %40 artırdı. Özetlemek gerekirse, "neden önemli?" doğrudan basınçla yanıtlanır: daha fazla basınç daha güçlü, daha tok ve yorulmaya daha dayanıklı alaşımlar gerektirir. Doğru malzeme olmadan silindir ya akabilir ya da felaketle sonuçlanabilir.

Çalışma Basıncına Göre Et Kalınlığı Nasıl Hesaplanır?

Duvar kalınlığının hesaplanması, hidrolik silindir tasarımında doğrudan çalışma basıncıyla yönlendirilen temel bir adımdır. Mühendislik bölümümüzde kullanılan klasik formül, kalın duvarlı silindirler için Lame denklemine dayanmaktadır. Ancak pratik tasarım için basitleştirilmiş bir versiyon kullanıyoruz:t = (P × D) / (2 × σ_allow)burada P basınçtır, D delik çapıdır ve σ_allow malzemenin izin verilen gerilimidir (akma dayanımı / güvenlik faktörü). Ancak bu sadece başlangıç ​​noktasıdır.

Raydafon Technology Group Co., Limited'de, basınç nadiren statik olduğundan her zaman ek dinamik faktörler uygularız. Darbe basınçları (basınç artışları) nominal çalışma basıncının 1,5 katı olabilir. Bu nedenle hidrolik silindir tasarımlarımız şunları içerir:

• Minimum duvar hesaplamaları nominal değil tepe basıncına dayanmaktadır.Örneğin, 250 bar'da çalışan ve 400 bar'a kadar yükselen bir sistem, bizi 400 bar için tasarım yapmaya, ardından döngüsel yaşam için hızı düşürmeye zorlar.
• Dış çap artışları:Standart boyutlarda genellikle ayrı OD adımları bulunur. Hesaplanan duvar standart boyutun %90'ını aşarsa fabrikamız bir sonraki daha büyük standart tüpü seçerek güvenlik marjını sağlar.
• Uç kapağı kalınlığı:Basınç kapaklara da etki eder; yüksek basınç için genellikle namludan %20-30 daha kalın olan cıvatalama modellerini ve başlık kalınlığını belirlemek için FEA'yı kullanırız
•


Fabrikamızda adım adım yaklaşım

Gördüğünüz gibi çalışma basıncı, dinamik yükleme, üretim toleransı ve hatta ısıl işlem distorsiyonunu içeren bir hesaplama zincirini tetikler. Fabrikamız yakın zamanda bir dizi ürün teslim ettihidrolik silindirler500 barlık bir pres için; dövme 4340 kullanılarak duvar kalınlığı 160 mm'lik bir delik için 35 mm'yi aştı. Bu durumda her milimetre Lame analiziyle doğrulandı ve ultrasonik testle doğrulandı. Sonuç olarak: daha yüksek basınç daha kalın duvarları zorlar, ancak akıllı tasarım aynı zamanda ağırlık ve maliyet optimizasyonunu da dikkate alır. Raydafon Technology Group Co., Limited, kompakt ancak dayanıklı silindirler üretmek için bu faktörleri sürekli olarak dengeler.

Yüksek Çalışma Basıncı İçin Hangi Sızdırmazlık Teknolojileri Gereklidir?

Contalar, basınç yükseldiğinde en hassas ancak kritik bileşenlerdir. Bir hidrolik silindir, aşırı basınç ve sıcaklık altında bile sıvıyı sızıntı olmadan tutmak için contalara dayanır. Düşük basınçlarda (100 barın altında), yedekli basit nitril O-halkalar yeterli olabilir. Ancak çalışma basıncı arttıkça ekstrüzyon birincil tehdit haline gelir. Sızdırmazlık malzemesi, boşluk ekstrüzyonuna direnecek kadar sert, teması koruyacak kadar da esnek olmalıdır. Raydafon Technology Group Co., Limited'deki mühendislerimiz, 250 bar'ın üzerindeki basınçlar için poliüretan (PU) ve PTFE bazlı bileşiklerden yararlanmaktadır.

Basınç tahrikli conta seçim kriterleri

• Ekstrüzyon boşluğu kontrolü:Daha yüksek basınç, metal parçalar arasında mikroskobik boşluklar açar. 400 bar'lık bir hidrolik silindir için PEEK veya bronzdan yapılmış ekstrüzyon önleyici halkalar (yedek halkalar) öneriyoruz.
• Sürtünme ve aşınma:Yüksek basınç contanın enerjilenmesini artırır; Yapışma-kaymayı önlemek için piston contalarına PTFE bronz gibi özel düşük sürtünmeli kaplamalar uygulanmıştır.
• Sıcaklık artışı:Basınç ısıya neden olur; fabrikamız, yağ sıcaklığı yüksekse HNBR veya FKM kullanılarak 120°C'de sürekli çalışmaya uygun contalar seçer.
• U-fincan ve piston contası:300 bar'ın üzerindeki basınçlar için, pistonu yönlendirmek için genellikle basınçla enerjilenen bir U-kabın ve bir aşınma halkasının birleşimini kullanırız.

Aşağıdaki tabloda, tasarım ekibimiz tarafından kullanılan ve çalışma basıncı aralıklarıyla doğrudan ilişkili olan tipik conta düzenlemelerini özetlemekteyiz:

Ek olarak, yüksek basınç altında yüzey kalitesi çok önemli hale gelir. Fabrikamız, contaların 400 bar'da hayatta kalabilmesi için 0,2 µm Ra'lık çubuk yüzeyi talep etmektedir. Sürtünmeyi azaltmak için krom kaplama veya nitrürleme de uyguluyoruz. Raydafon Technology Group Co., Limited'de yeni bir proje için, açık deniz gergilerinde kullanılan 500 barlık bir hidrolik silindir için tandem conta düzeni geliştirdik; dört yedek halka ve bir basınç tahliye oluğu içeriyordu. Bu özel yaklaşım olmadan mühür saniyeler içinde dışarı çıkar. Dolayısıyla çalışma basıncı, sızdırmazlık sisteminin yalnızca malzemesini değil tüm mimarisini de doğrudan belirler ve milyonlarca döngü boyunca sızıntısız performans sağlar.

Özet: Hidrolik Silindir Tasarımında Ana Değişken Olarak Basınç

Çalışma basıncı, hidrolik silindir tasarımında en etkili faktördür. Yüksek mukavemetli alaşımlı çeliklerin seçiminden, Lame teorisi kullanılarak duvar kalınlığının hassas hesaplanmasına ve çok bileşenli PTFE contaların seçiminden uç kapaklarının yorulma analizine kadar her karar "kaç çubuk?" sorusundan kaynaklanır. Raydafon Technology Group Co., Limited olarak, 50 bar'dan 700 bar'a kadar değişen basınçlar için silindirler tasarladık ve her proje, basınç etkilerini göz ardı etmenin arızaya yol açtığını bir kez daha doğruluyor. Sağlam malzemeler, akıllı duvar boyutlandırması ve gelişmiş sızdırmazlık sayesinde basınca saygı göstererek hem güvenli hem de verimli hidrolik silindirler sunuyoruz. Fabrikamız, basınç verilerini her CAD modeline ve her kalite kontrolüne entegre ederek nihai ürünün gerçek dünya koşullarına dayanmasını sağlar. Raydafon Technology Group Co., Limited'de tasarladığımız her hidrolik silindir, basınçta ustalaşmanın öyküsünü anlatır. İster madencilik için ağır hizmet tipi bir silindire ister endüstriyel otomasyon için kompakt bir üniteye ihtiyacınız olsun, ekibimiz 20 yıllık bilgi birikimiyle sizi desteklemeye hazırdır.Bugün fabrikamızla iletişime geçin.
