Bom Havada İş Aracı Üst Kol Hidrolik Silindir
  • Bom Havada İş Aracı Üst Kol Hidrolik SilindirBom Havada İş Aracı Üst Kol Hidrolik Silindir
  • Bom Havada İş Aracı Üst Kol Hidrolik SilindirBom Havada İş Aracı Üst Kol Hidrolik Silindir

Bom Havada İş Aracı Üst Kol Hidrolik Silindir

Raydafon, bom hava iş aracı üst kol hidrolik silindirlerinin Çin merkezli bir OEM üreticisi ve tedarikçisidir. Bu üst kol silindiri, güç onarımı, belediye inşaatı ve reklam panosu kurulumu için kullanılan hava iş araçlarının üzerindeki bom platformunu kaldırır ve konumlandırır. Standart model GTHZ210C-620500-000, Φ110 mm iç çap, Φ75 mm çubuk, 815 mm strok, 1433 mm kurulum mesafesi, 23 MPa çalışma basıncı, 2-Φ9 bağlantı noktası ve 100 kg ağırlık kullanır. Patentli çift pistonlu tasarım, ±3 cm dahilinde kontrol edilen konumlandırma hatasıyla 2000 kN'ye kadar itme kuvvetine ulaşır. Silindir gövdesi, sıradan çelikten %40 daha yüksek sertlikte, altı kez dövülmüş ve ısıl işlem görmüş özel alaşımlı çelikten yapılmıştır. Yağmur, toz ve tuz-püskürtme ortamları için dörtlü kompozit sızdırmazlık sistemi kullanılmakta olup, kıyı koşullarında 3 yıl sürekli çalışması doğrulanmıştır. Modüler tasarım, benzer ürünlere kıyasla hacmi %25, ağırlığı ise %18 azaltır ve hızlı kurulum arayüzü, kurulum süresini yarı yarıya azaltır. Özel delik, strok, kurulum mesafesi, bağlantı noktası konumu ve özel etiket desteklenir. Hedef fiyatlandırma, modele ve miktara bağlı olarak genellikle ithal alternatiflere karşı rekabetçidir. Hızlı teklif için çizim numarasını, gerekli miktarı ve varış portunu gönderin.
Çin OEM Hava İş Aracı Silindir Üreticisi

Hava Platformları ve Elektrikli Tamir Kamyonları için Bomlu Hava İş Aracı Üst Kol Hidrolik Silindiri

Raydafon, bomlu hava iş aracı üst kol hidrolik silindirlerinin Çin merkezli fabrika doğrudan üreticisi ve tedarikçisidir. Bu üst kol silindiri, elektrik onarımı, belediye inşaatı, reklam panosu kurulumu ve yüksek irtifa bakımı için kullanılan hava iş araçlarındaki bom platformunu çalıştırır. Standart model GTHZ210C-620500-000, patentli çift pistonlu tasarım, 23 MPa çalışma basıncı, Φ110 mm iç çap, Φ75 mm çubuk ve 815 mm strok ile 2000 kN'ye kadar itme kuvveti sağlar. Özel alaşımlı çelik gövde, sıradan çeliğe göre %40 daha yüksek sertlik için altı kez dövülmüş ve ısıl işleme tabi tutulmuştur ve dörtlü kompozit sızdırmazlık sistemi yağmur, toz, rüzgar ve kıyı tuzu serpintisine karşı dayanıklıdır. Modüler tasarım, benzer ürünlere kıyasla hacmi %25, ağırlığı ise %18 azaltır. Özel delik, strok, kurulum mesafesi, bağlantı noktası konumu ve özel etiket desteklenir. Teklif istemek için çizim numaranızı, gerekli miktarı ve varış portunu gönderin.

2000kNMaksimum itme
23 MPaÇalışma basıncı
Φ110×Φ75Delik × çubuk
815mmFelç

Havada İş Araçları Neden Bu Üst Kol Hidrolik Silindirini Seçiyor?

Hava iş araçları, elektrik onarımı, sokak lambalarının değiştirilmesi, reklam panosu kurulumu ve bina bakımı için işçileri yüksek pozisyonlara taşıyor. Üst kol silindiri, platformu yükselten ve tutan temel hidrolik bileşendir. İtiş gücünü kaybederse, yük altında sürüklenirse veya yağ sızdırırsa, yüksek irtifa çalışmalarında tüm araç güvenilmez hale gelir.

Raydafon, bu bomlu hava iş aracının üst kol hidrolik silindirini bu koşullar için üretmektedir. Patentli çift pistonlu tasarım, 2000 kN'ye kadar itme kuvvetine ulaşır ve ±3 cm dahilinde kontrol edilen konumlandırma hatasıyla çalışma platformunu sabit bir şekilde 50 m'ye kaldırabilir. Silindir gövdesinde, altı kez dövülüp ısıl işlem görmüş, sıradan çelikten %40 daha yüksek sertliğe ulaşan özel alaşımlı çelik kullanılmıştır. Dörtlü kompozit sızdırmazlık yapısı şiddetli yağmura, toza, kuvvetli rüzgara ve kıyıdaki tuz serpintisine dayanıklıdır ve 3 yıl boyunca sızıntı olmadan sürekli kıyı kullanımında olduğu doğrulanmıştır.

Tedarikçileri karşılaştıran alıcılar için Raydafon, fabrikada doğrudan fiyatlandırma, OEM üretimi ve istikrarlı parti kalitesi sunar. Ayrıca alt kol silindirleri veya ilgili hava iş aracı hidrolik bileşenlerini de tedarik ediyorsanız, kılavuzun tamamını inceleyin.Havada İş Aracı Hidrolik Silindirlerikategori veBom Havada İş Aracı Alt Kol Hidrolik Silindirsayfa.

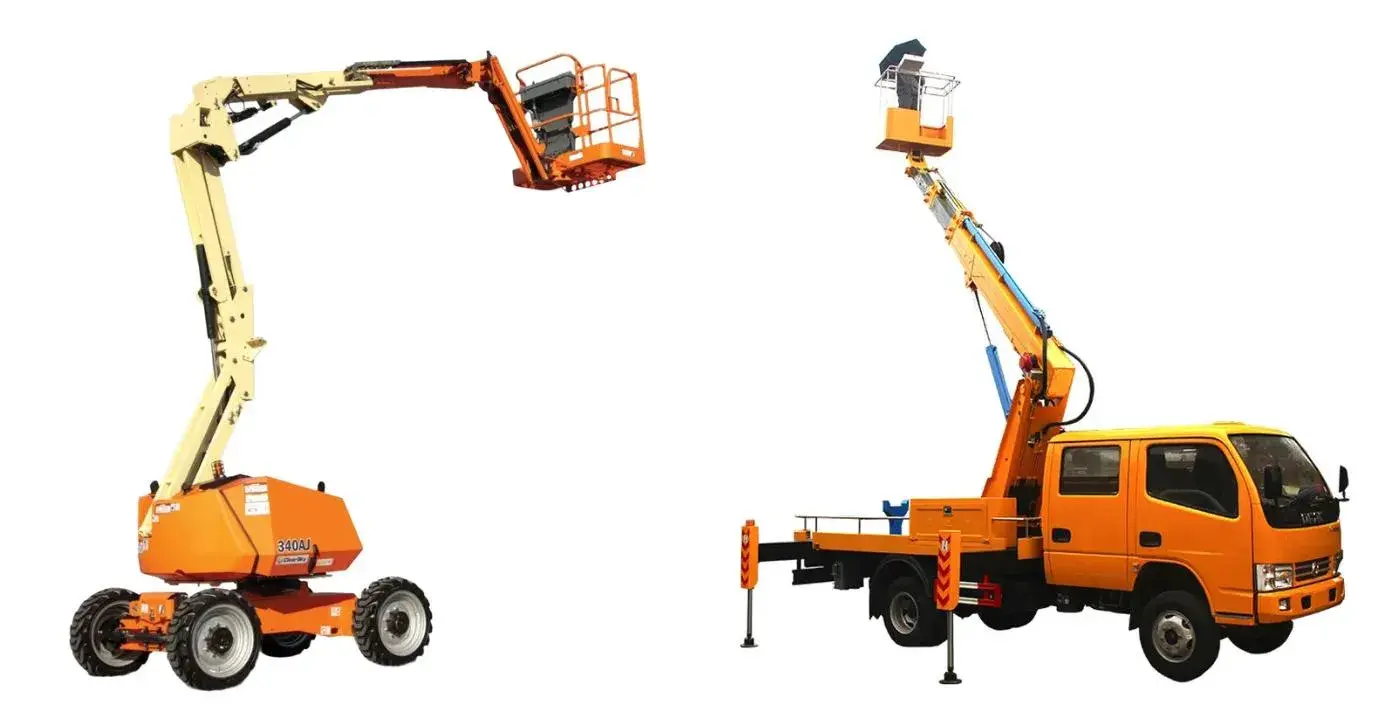

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Bomlu hava iş araçları ve hava platformları için üst kol hidrolik silindiri

Standart Model ve Teknik Boyutlar

Aşağıdaki standart üst kol silindiri, genel hava iş aracı ve hava platformu uygulamalarını kapsar. Ekipmanınız farklı bir montaj modeli kullanıyorsa, tersine mühendislik ve özel üretim için OEM çizim numarasını veya fiziksel bir numuneyi gönderin.

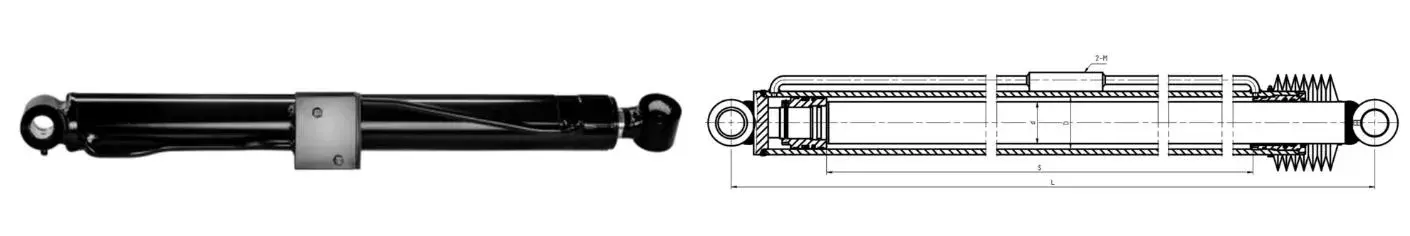

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Standart üst kol silindir modeli GTHZ210C-620500-000 için boyutsal referans
Silindir Adı Çizim Numarası Delik Çapı D Çubuk Çapı d Strok S Montaj Mesafesi L Çalışma Basıncı Arayüz M Ağırlık
Üst kol silindiri GTHZ210C-620500-000 Φ110 mm Φ75 mm 815mm 1433mm 23 MPa 2-Φ9 100 kg

Farklı bir delik, strok, montaj mesafesi veya bağlantı noktası konumuna mı ihtiyacınız var? Raydafon, çiziminize göre özel bir üst kol hidrolik silindiri üretebilir. İlgili mobil ekipman silindirleri için bkz.Mobil Vinç Hidrolik Silindirlerikategori.

Temel Performans Özellikleri

01

Yüksek irtifada kaldırma için süper güç

Patentli çift pistonlu tasarım 2000 kN'ye kadar itme kuvvetine ulaşır. Platformu ±3 cm dahilinde kontrol edilen konumlandırma hatasıyla 50 m'ye kaldırır ve yüksek rakımlı kablolama ve bakımın doğru şekilde yapılmasını destekler.

02

Zorlu ortamlar için sertleştirilmiş

Özel alaşımlı çelik gövde, altı kez dövülmüş ve ısıl işlem görmüştür, sertliği sıradan çelikten %40 daha yüksektir. Dörtlü kompozit sızdırmazlık şiddetli yağmura, toza, kuvvetli rüzgara ve kıyıdaki tuz serpintisine karşı dayanıklıdır.

03

Sahada doğrulanmış güvenilirlik

Kıyı tuzu püskürtme ortamında sızıntı olmadan sürekli 3 yıl çalışma. Tayfun mevsimi boyunca bir belediye şirketi operasyonlar boyunca bu silindiri kullandı ve istikrarlı çalışmayı sürdürdü.

04

Hafif ve esnek

Benzer ürünlere kıyasla hacim %25, ağırlık ise %18 azaldı. Farklı hava iş aracı tiplerine uyar ve bom yapısındaki yükü azaltır.

05

Hızlı kurulum arayüzü

Hızlı kurulumlu arayüz tasarımı kurulum süresini yarı yarıya azaltır. Sıradan teknisyenler, talimatları takip ederek değiştirmeyi yaklaşık yarım saat içinde tamamlayabilirler.

06

OEM özelleştirme

Farklı hava iş aracı tipleri için özel delik, çubuk, strok, montaj mesafesi, yağ portu konumu, özel etiket paketleme ve toplu sipariş üretimi.

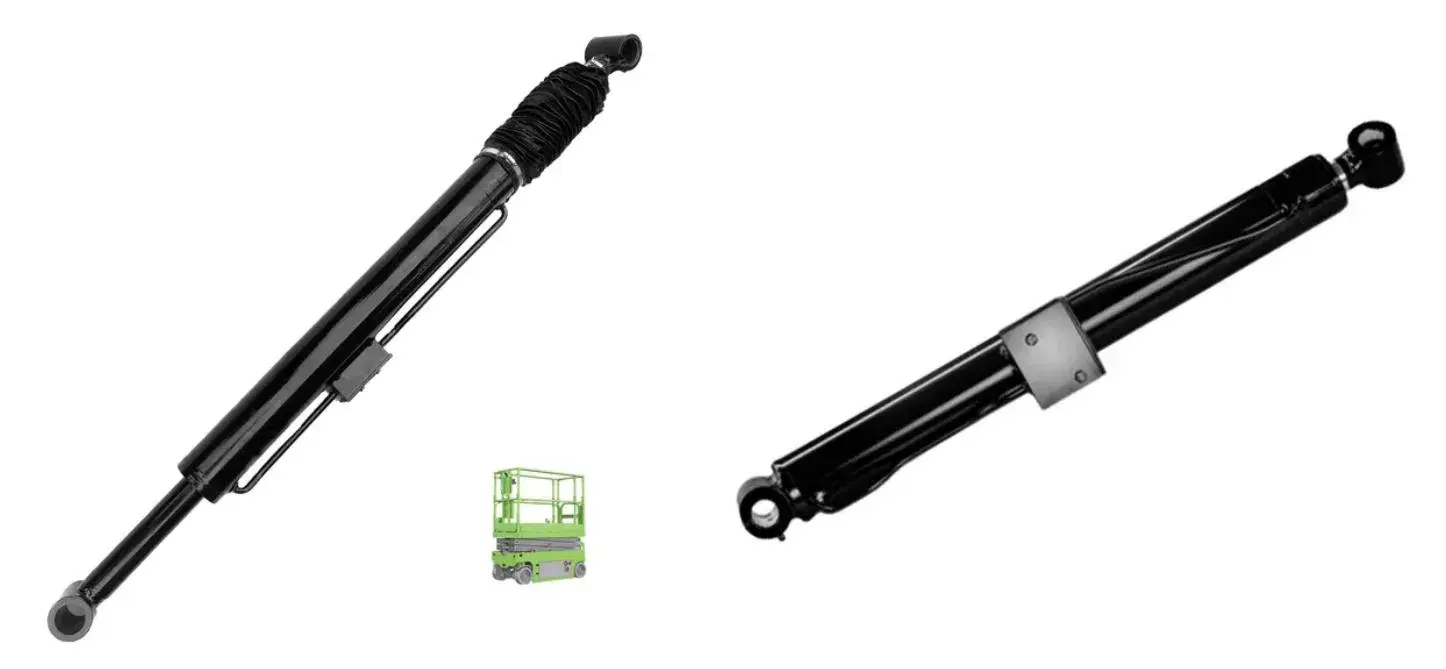

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Üst kol silindiri sızdırmazlığı ve modüler yapı

Güç Onarımı, Belediye İnşaatı ve Yüksek İrtifa Çalışmalarındaki Uygulamalar

Güç sistemi Yüksek gerilim kulesi ve trafo merkezi bakımı

Silindir, ±2 cm'lik konumlandırma hatasıyla çalışma platformunu 30 m'ye kaldırmak için 1800 kN'lik bir itme kuvveti üretir. Seviye 5 fırtına koşullarında bile yerleşik stabilizasyon sistemi, platformu hat bağlantısı ve ekipman değişimi için sabit tutmak üzere itme kuvvetini gerçek zamanlı olarak ayarlar.

Belediye Sokak lambası ve billboard montajı

Modüler tasarım farklı iş aracı tiplerine uyar ve yağ deliği konumu esnek bir şekilde ayarlanabilir. Bir yol yeniden inşa projesinde, tek bir iş aracıyla 20 sokak lambasının değiştirilmesi bir günde tamamlandı ve önceki yöntemlere göre %40 verimlilik artışı sağlandı.

Bina Cephe ve yüksek bina bakımı

Kararlı itme ve doğru konumlandırma, pencere temizliğini, cephe onarımını ve yüksekte tabela kurulumunu destekler. Dörtlü sızdırmazlık, dış mekan çalışmaları sırasında yağmura, toza ve rüzgara karşı dayanıklıdır.

OEM ve satış sonrası Havada çalışan iş aracı OEM ve onarım pazarı

Hava platformu imalatçıları, tamir atölyeleri ve satış sonrası tedarikçiler, standart modelleri veya özel etiket ambalajlı özel üst kol silindirlerini sipariş edebilir. Ayrıca forklift hidrolik sistemleriyle de uğraşıyorsanız, bkz.Forklift Hidrolik Silindirimenzil.

Kalite Kanıtı, Test ve İhracat Desteği

Malzeme ve ısıl işlem kayıtları

Özel alaşımlı çelik gövde, altı kez dövme ve ısıl işlem, sıradan çelikten% 40 daha yüksek sertlik. Toplu sevkiyatlarda malzeme kayıtları sağlanabilmektedir.

Basınç ve itme testi

Paketlemeden önce her silindir sızıntı, strok düzgünlüğü ve port bağlantısı açısından kontrol edilir. İtme performansı nominal basınca göre doğrulanır.

Boyutsal inceleme

Delik, çubuk, strok, montaj mesafesi ve port boyutları, sipariş edilen çizime veya müşteri numunesine göre kaydedilir.

İhracat ambalajı

Silindirler pas önleyici yağ ve koruyucu uç kapaklarıyla doludur. Toplu siparişler deniz taşımacılığı, hava taşımacılığı veya ekspres teslimat için paletlenebilir ve paketlenebilir.

Özel OEM Sipariş Süreci

Adım 01 Başvuru ayrıntılarını gönder

Ekipman tipini, çizim numarasını, çapı, çubuğu, stroku, kurulum mesafesini, port boyutunu, miktarını ve varış portunu sağlayın.

Adım 02 Model incelemesi

Raydafon, ekipmanınıza GTHZ210C-620500-000 modelinin mi yoksa özel bir üst kol silindirinin mi uygun olduğunu kontrol eder.

Adım 03 Numune ve çizim onayı

Raydafon, OEM projeleri için numuneye tersine mühendislik uygular ve toplu üretimden önce boyutları doğrular.

Adım 04 Üretim ve teklif

Çizim onayının ardından Raydafon, FOB Ningbo fiyat teklifini, üretim programını ve paketleme ayrıntılarını sunar.

Sıkça Sorulan Sorular

Bomlu hava iş aracı üst kol hidrolik silindiri nedir?

Bom hava iş aracı üst kol hidrolik silindiri, hava iş aracının veya hava platformunun üst bomunu çalıştıran hidrolik bir aktüatördür. İşçilerin elektrik onarımı, belediye inşaatı, reklam panosu kurulumu ve diğer yüksek irtifa görevlerini güvenli bir şekilde gerçekleştirebilmeleri için çalışma platformunu kaldırır ve konumlandırır. Bom kaldırma sisteminin temel hidrolik bileşenlerinden biridir.

Raydafon hangi standart modeli üretiyor?

Raydafon, Φ110 mm delik, Φ75 mm çubuk, 815 mm strok, 1433 mm montaj mesafesi, 23 MPa çalışma basıncı, 2-Φ9 port ve 100 kg ağırlığa sahip standart GTHZ210C-620500-000 modelini üretmektedir. OEM çizimlerine veya fiziksel numunelere göre özel delik, çubuk, strok, montaj mesafesi ve bağlantı noktası konumu mevcuttur.

Bu üst kol silindiri ne kadar itme kuvveti üretebilir?

Patentli çift pistonlu tasarım, 2000 kN'ye kadar maksimum itme kuvvetine ulaşır ve çalışma platformunu sabit bir şekilde 50 m'ye kaldırabilir. Güç sistemi bakımında silindir, platformu 30 m'ye kaldırmak için ±2 cm dahilinde kontrol edilen konumlandırma hatasıyla 1800 kN'lik güçlü bir itme kuvveti üretir ve seviye 5 fırtına koşullarında stabiliteyi korur.

Hangi malzemeler ve sızdırmazlık sistemi kullanılıyor?

Silindir gövdesi, sıradan çelikten %40 daha yüksek sertlikte, altı kez dövülmüş ve ısıl işlem görmüş özel alaşımlı çelikten yapılmıştır. Dörtlü kompozit sızdırmazlık yapısı şiddetli yağmura, toza, kuvvetli rüzgara ve kıyıdaki tuz serpintisine karşı dayanıklıdır. Silindir kıyıdaki tuz püskürtme ortamlarında 3 yıldır sürekli olarak sızıntı olmadan kullanılmaktadır.

Raydafon özel OEM üst kol silindirleri üretebilir mi?

Evet. Raydafon, müşteri çizimlerinden veya fiziksel numunelerden OEM üretimini destekler. Farklı hava iş aracı tipleri için özel delik, çubuk, strok, montaj mesafesi, yağ portu konumu, özel etiket paketleme ve toplu sipariş üretimi mevcuttur.

Teklif için hangi bilgilere ihtiyaç vardır?

Çizim numarasını veya mevcut numune ayrıntılarını, delik çapını, çubuk çapını, stroku, kurulum mesafesini, çalışma basıncını, port boyutunu, sipariş miktarını ve varış portunu gönderin. Raydafon, FOB Ningbo teklifi ve teslim süresiyle yanıt verecektir.

Numune veya toplu sipariş nasıl talep edebilirim?

Bu sayfadaki sorgulama formunu kullanın veya Raydafon'a telefon, e-posta veya WhatsApp yoluyla ulaşın. Gerekli modeli, çizim numarasını, miktarını ve uygulamayı ekleyin. Satış ekibi numune kullanılabilirliğini, toplu üretim programını ve paketleme ayrıntılarını doğrulayacaktır.

Bom Hava İş Aracı Üst Kol Hidrolik Silindirlerini Kaynaklamaya Hazır Mısınız?

Çizim numaranızı, delik/çubuk/strok gereksiniminizi, çalışma basıncını, port boyutunu, sipariş miktarını ve varış portunu gönderin. Raydafon standart modeli onaylayacak veya özel bir üst kol hidrolik silindiri tasarlayacak, ardından teslim süresi ve paketleme ayrıntılarını içeren bir FOB Ningbo teklifi sunacak.
