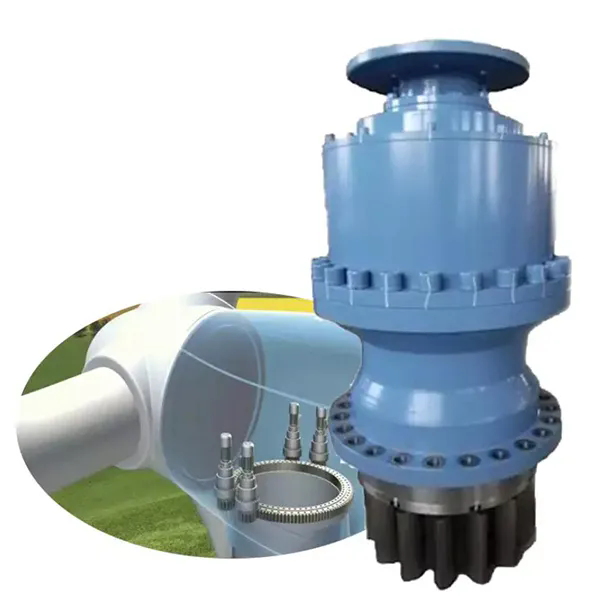

Rüzgar Türbini Şanzımanının üç temel iletim aşaması nedir?

Rüzgar türbini dişli kutularıDüşük hızlı rotor dönüşünü yüksek hızlı jeneratör girişine dönüştürün. Bir arıza önemli kesinti maliyetlerine neden olabilir. Bu karmaşık bileşenleri anlamak yalnızca teknik bir öğrenme süreci değildir; rüzgar santrallerinin yatırım getirisini en üst düzeye çıkarmak açısından çok önemlidir. Lider bir OEM olarak,Raydafonher dişli kutusu alt bileşenini dayanıklılık, hassasiyet ve verimlilik açısından en yüksek standartları karşılayacak şekilde tasarlar. Modernrüzgar türbini şanzımanüç önemli iletim aşamasını tek bir sistemde birleştirir. İlgili işlevleri ve temel bileşenleri aşağıda listelenmiştir.

1. Planet Dişli Aşaması

İşlev:

6-20 RPM hızlarda rotor şaftından gelen yüksek giriş torkunu (6 MN·m'ye kadar) yönetir.

Anahtar Bileşenler:

Güneş Dişlisi: Torku üç ila beş planeter dişlinin güneş dişlisine iletir.

Planet Dişlileri: Planet taşıyıcıya monte edilmiş güneş dişlisinin etrafında döner.

Halka Dişli: İç dişleri olan sabit bir dış dişli.

Planet Taşıyıcı: Planet dişlilerini ara mile bağlar.

2. Ara Paralel Şaft Aşaması

Fonksiyon: Hızı 10-15 kat artırmak için helisel dişliler kullanır. Anahtar Bileşenler:

Giriş Pinyonu: Planet dişli taşıyıcı tarafından tahrik edilir.

Ara Dişli: Hareketi yüksek hız kademesine iletir.

Şaft: Yüksek mukavemetli alaşımlı çelik, yorulmaya dayanıklı tasarım.

Rulmanlar: Hassas açısal temaslı rulmanlar.

3. Yüksek Hızlı Aşama

Fonksiyon: Jeneratörün son hızını 1.500-1.800 RPM'ye çıkarır.

Anahtar Bileşenler:

Çıkış Pinyonu: Jeneratör kaplinine bağlanır.

Yağlama Sistemi: Jet ve sıçrama yağlama.

Soğutma Devresi: Yağdan havaya ısı eşanjörü.

Rüzgar Türbini ŞanzımanıKritik Destek Sistemleri:
