Case IH Yuvarlak Balya Makinaları için PTO Şaftı

Case IH yuvarlak balya makineleri için PTO şaftı — RB444, RB454, RB455A, RB464, RB554 ve RB564'ün yanı sıra RB454 Silaj ve RB454 Rotor Kesici çeşitlerini kapsar. Sürtünmeli kavramalı CAT4 ve CAT5 sabit hız aktarma organları; traktöre bağlı olarak giriş spline'ı 1.375-6 veya 1.375-21; güç gereksinimi 40–100 hp (30–75 kW). 1.000 N·m'den (CAT3/S4) 1.800 N·m'ye (CAT4/S6) kadar debriyaj torku referansları. Balya makinenizin modelini ve traktör PTO kamasını gönderin; aktarma organı kategorisini, debriyaj torkunu ve şaft uzunluğunu onaylıyoruz ve 24 saat içinde fabrika fiyat teklifini size iletiyoruz.

OEM Değişimi · Case IH RB Serisi

Case IH Yuvarlak Balya Makineleri için PTO Şaftı — CAT4 ve CAT5 Sabit Hız Aktarma Hatları, 1.375-6 / 1.375-21 Kamalı

Yuvarlak balya makinesi PTO şaftı iki durumdan biriyle arızalanır: üniversal mafsal, dönüş açısını alamıyor ya da debriyaj doğru torkta kaymaz ve bunun yerine vites kutusu darbeyi alır. Bu sayfa Case IH RB444, RB454, RB455A, RB464, RB554 için şaft boyutlarını, gerekli gücü ve debriyaj parça numaralarını listeler ve RB564 balya makineleri sayesinde, yedek şaftı gerçekte çalıştırdığınız balya makinesi modeliyle eşleştirebilirsiniz.

Kapsanan Balya Makinası Modelleri

6 Temel Model RB444, RB454, RB455A, RB464, RB554, RB564 — artı RB454 Silaj ve RB454 Rotor Kesici çeşitleri.

Aktarma Organı Boyutları

CAT4 / CAT5 Sürtünme kavramalı sabit hız aktarma organı. Traktöre bağlı olarak 1.375-6 veya 1.375-21 giriş spline'ı.

Güç Gereksinimi

40–100 hp RB444'te 30 kW'tan RB454 Rotor Kesicide 75 kW'a kadar. Aşağıdaki tabloda tam döküm.

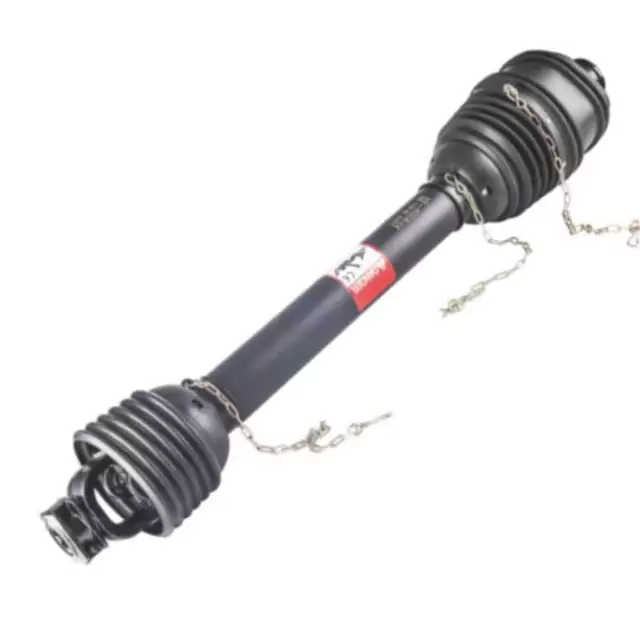

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO şaftı grubu — sabit hız mafsalı, sürtünmeli kavrama ve 1.375-6 giriş çatalı.

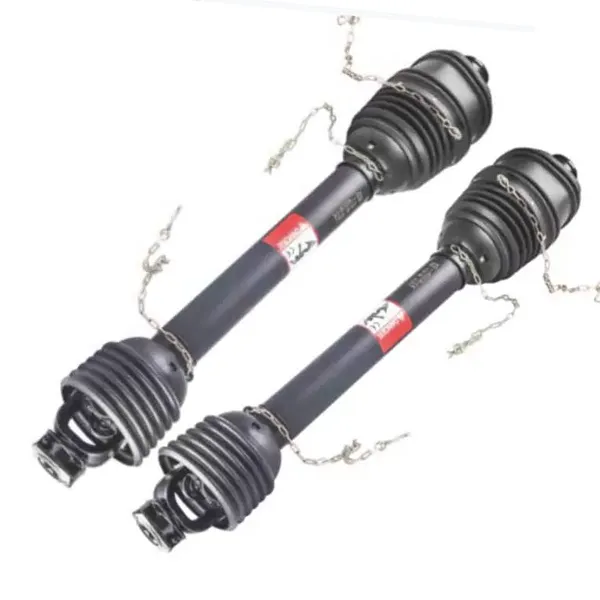

PTO shaft for Case IH round balers — clutch end and spline detail
Debriyaj ucu ve spline detayı — çabuk sökülen boyunduruk ve koruma yatağı.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Giriş boyunduruğu seçenekleri — 1.375-6 ve 1.375-21 spline, traktör PTO saplaması ile eşleştirilmiştir.

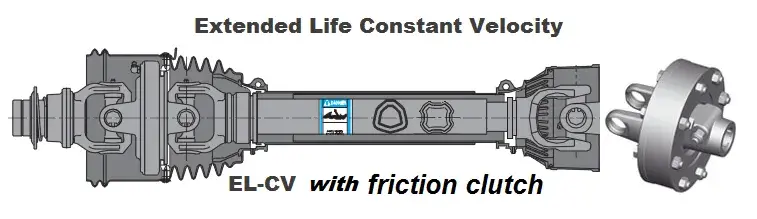

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Sürtünme kavraması ve kesme cıvatası konfigürasyonu — kayma noktası balya makinesi dişli kutusunu korur.

Model Tablosu — PTO Şaft Boyutu ve Balya Makinesine Göre Gerekli Güç

Case IH yuvarlak balya makinesi modelleri — şaft boyutu ve PTO güç gereksinimi
Balya Makinesi Modeli PTO Şaft Boyutu PTO Gerekli, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silaj CAT4 65 (48)
RB454 Rotor Kesici CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH, modele bağlı olarak sürtünmeli kavramaya sahip CAT4 veya CAT5 sabit hız aktarma organlarını gerektirir. RB454 Rotor Kesici, bu seride 100 hp (75 kW) girişli CAT5 gerektiren tek modeldir; Traktörünüz bu rakamın altındaysa sipariş vermeden önce balya makinesinin yapısını onaylayın.

Constant velocity PTO shaft part number reference for Case IH round balers
Sabit hız PTO referansı — CAT3 ila CAT5, 540 ve 1000 rpm temel parça numaraları.

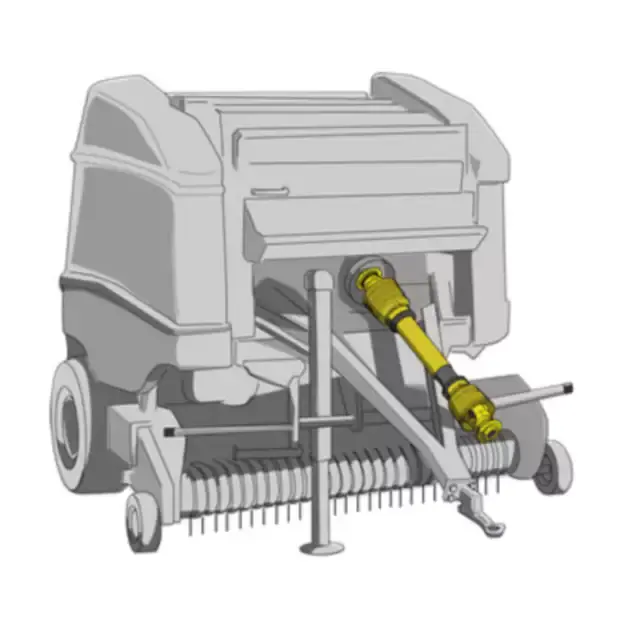

PTO shaft installed on a round baler in field operation
Saha kurulumu — balya makinesi girişindeki şaft açısı ve koruma açıklığı.

Sabit Hız PTO'su ve Debriyaj Parça Numaraları

Sabit hız PTO'su — kategoriye ve traktör kamasına göre temel parça numaraları
CV PTO'su Traktör Kaması Temel Parça Numarası
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 spline girişi için FT sürtünmeli kavramalar
Evrensel Boyut Tork (N·m) Parça Numarası
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Yukarıdaki parça numaraları, şaftı balya makinesi ve traktör kombinasyonuyla eşleştirmek için referans noktalarıdır. Eğer senin balya makinesi farklı bir ekipman yarısı kullanıyor veya traktör saplaması 1.750-20 spline ise modeli gönderin ve biz doğru kombinasyonu onaylayın. Daha genişYuvarlak balya makineleri için PTO miliürün yelpazesi diğer balya makinesi markalarını da kapsamaktadır.

Şaftın Yerine Uyup Sağlammayacağına Ne Karar Verir?

  1. Aktarma organı kategorisini balya makinesi modeliyle eşleştirin

    CAT4 ve CAT5 bu aralıkta birbirinin yerine kullanılamaz. RB444, RB454 ve RB455A, CAT4'ü çalıştırır; RB464, RB554 ve RB564, CAT5'i çalıştırır; RB454 Rotor Kesici ayrıca CAT5 gerektirir. Bir CAT4 milinin bir balya makinesine takılması CAT5 çağrıları, erken arızaların çoğunun meydana geldiği, sürülmemiş arazi açısında eklemin değerinin düşük olmasına neden olur başla.

  2. Giriş kamasını balya makinesiyle değil traktörle eşleştirin

    Balya makinesi tarafı alet tarafından sabitlenir, ancak traktör tarafı kullandığınız traktöre bağlıdır. 1.375-6, ortak 540 rpm saplamadır; 1.375-21, 1000 rpm'lik saplamadır; 1.750-20 daha yüksek güçte görünüyor traktörler. Traktör modelini ve PTO saplama fotoğrafını göndermek, hangi boyunduruğun takılacağını onaylamanın en hızlı yoludur. Ayrıca ekipman sürücüsünü de güncelliyorsanız, bkz.PTO militüm ürün yelpazesi için kategori.

  3. Sürtünme kavramasını traktöre değil balya makinesine ayarlayın

    Balya makinesi dişli kutusu şok yükü almadan önce sürtünme kavraması kaymak için oradadır. Debriyajın çok yükseğe ayarlanmış olması şoku doğrudan şanzımana iletecektir; çok düşük ayarlanmışsa normal balyalama sırasında kayar. FT Yukarıdaki kavrama tablosu evrensel boyut başına referans torku verir — CAT3/S4 için 1.000 N·m, CAT3/S4 için 1.800 N·m CAT4/S6 ve CAT5/S8 için 1.450 N·m.

  4. Sürülmeyen arazideki şaft açısını ve koruma açıklığını kontrol edin

    Sabit hızlı bir mafsal, standart bir üniversal mafsaldan daha büyük bir dönüş açısını tolere eder, ancak kalkan hala tam kilitte açıklığa ihtiyacı var. Şaft dibe vurursa veya koruma, çekme çubuğuna temas ederse burun, bağlantı derecesi ne olursa olsun erken arızalanacaktır. Yukarıdaki resim hedef açıyı göstermektedir. balya girişi. Diğer üreticilerin balya makineleri içinKrone yuvarlak balya makineleri için PTO milisayfa eşdeğer referans noktalarını listeler.

Balya Makinesi Modelinizi ve Traktör PTO Kamasını Gönderin

Balya makinesinin modelini (RB444 ila RB564) ve traktör PTO saplamasını (1.375-6, 1.375-21 veya 1.750-20) bize bildirin. Yapacağız Aktarma organı kategorisini, debriyaj torkunu ve şaft uzunluğunu onaylayın ve fabrikadan doğrudan fiyat teklifi gönderin - genellikle 24 saat içinde. Özel uzunluklar ve koruma konfigürasyonları mevcuttur. Eğer ekipmanınız bir standart olmayan şanzıman,tarımsal şanzımanaralık da ilgili olabilir.
