Dubleks Solucan Dişlisi

Ürün Özellikleri

Çift yönlü veya çift uçlu bir sonsuz dişli, her diş profilinde farklı giriş açıları oluşturan, biraz farklı modüller ve çap bölümleriyle tasarlanmış yanlara sahip bir sonsuz dişliye sahiptir. Bu, solucanın uzunluğu boyunca diş kalınlığının kademeli olarak artmasına ve diş boşluklarının daralmasına neden olarak hassas boşluk kontrolü sağlar.

Sonsuz çark üzerindeki farklı modüller, her kanatta benzersiz ek modifikasyon katsayıları ve dönen daire çapları üreterek farklı ön ve arka profiller oluşturur. Ancak tekerleğin çevresinde diş kalınlığı ve boşluklar tutarlı kalır.

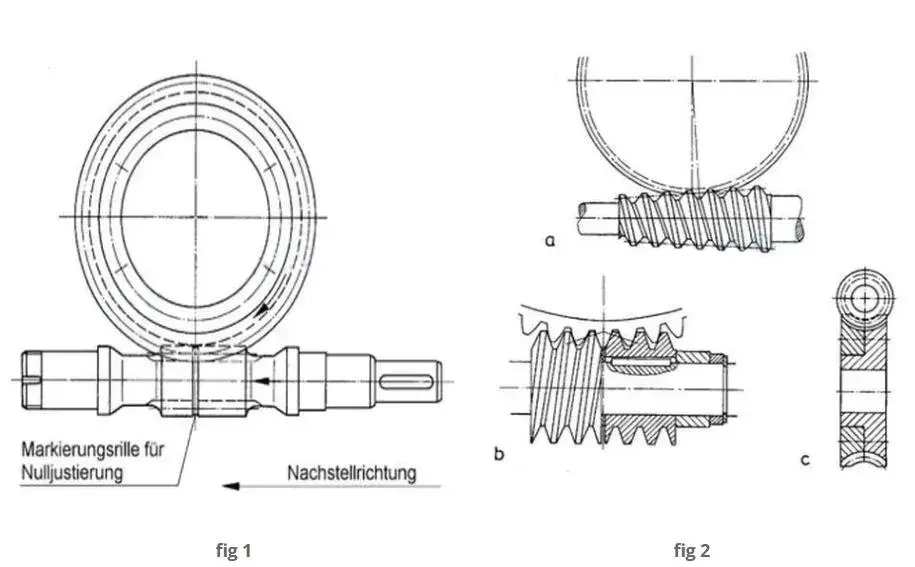

Boşluk, uygun diş kalınlığını tekerlekle hizalamak için sonsuz vidanın eksenel olarak kaydırılmasıyla ayarlanır ve istenen boşluk seviyesi elde edilir (bkz. Şekil 1). Bu yöntem, kurulum sırasında kolay, hassas boşluk ayarı yapılmasına ve aşınmış dişlilerin diş temasını veya birbirine geçmesini etkilemeden sürekli ayarlanmasına olanak sağlar.

Alternatif boşluk ayarlama yöntemleri şunları içerir: sonsuz vida mili ve tekerlek için eksantrik bir göbek kullanarak merkez mesafesinin değiştirilmesi; konik bir solucanın eksenel olarak hareket ettirilmesi (şek. 2a); solucanın birbirine göre döndürülebilen veya kaydırılabilen iki parçaya bölünmesi (Ott sistemi, şekil 2b); veya tekerleği iki ayarlanabilir diske bölmek (şek. 2c).

Montaj Dikkat Notu

Raydafon Çift Yönlü Sonsuz Dişlilerimizin sol ve sağ taraflarında farklı diş modülleri vardır, dolayısıyla sonsuz dişlilerin kurulum sırasında hassas bir şekilde hizalanması gerekir. İşte hatırlamanız gereken birkaç önemli adım:

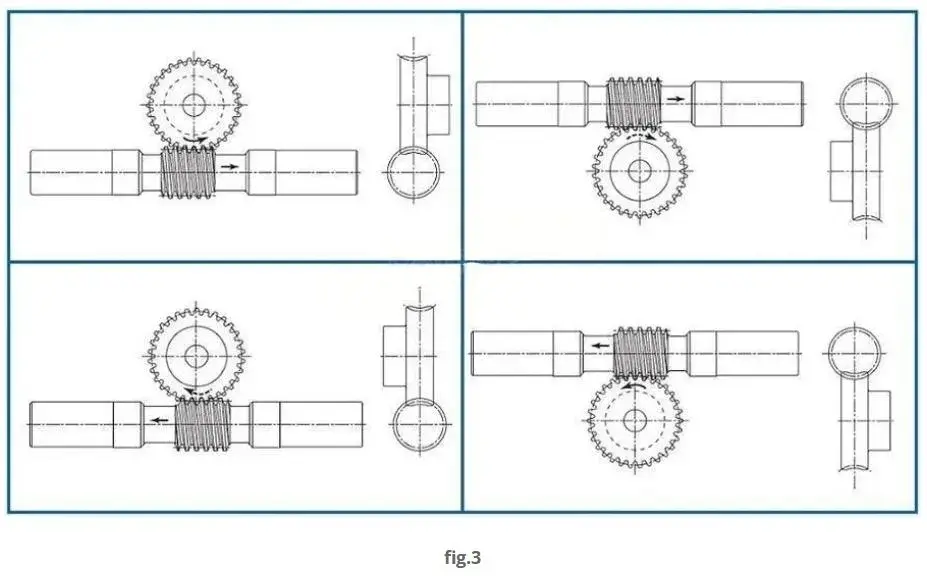

Kurulumdan önce montaj yönü işaretini kontrol edin. Her çift sonsuz dişli ve sonsuz dişlinin üzerinde kurulum "pusulası" olan bir ok bulunur. Önden montaj yaparken sonsuz dişli ve sonsuz dişli oklarının aynı yönü gösterdiğinden emin olmalısınız (bkz. Şekil 3). Ok yönü ters veya yanlış hizalanırsa sonsuz dişlinin merkez mesafesi çok büyük olacak ve sığmayacaktır. Zar zor takılmış olsa bile, dişlilerin birbirine geçmesi sorun yaratacaktır ve dişlerin çarpması veya sıkışması uzun sürmeyecek, bu da işleri geciktirecektir!

Referans Konumunun Doğrulanması

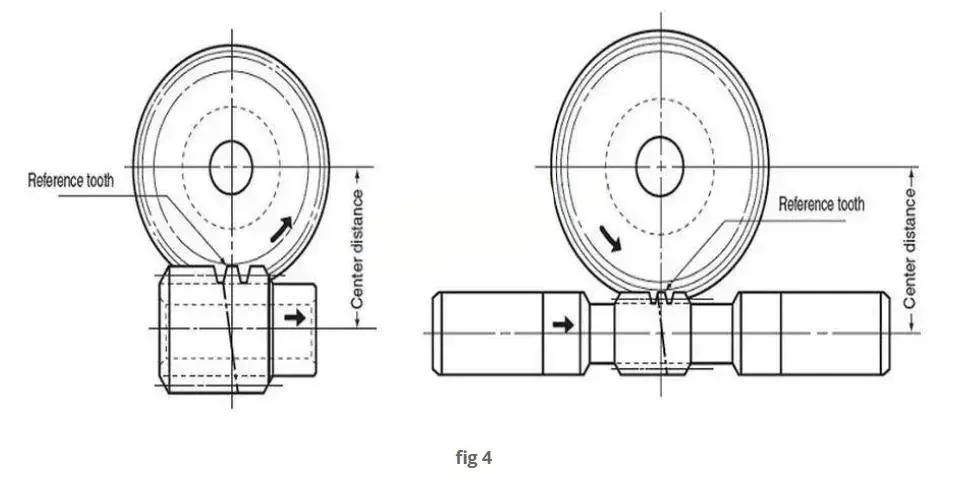

Dubleks sonsuz dişlinin uç çevresi üzerindeki bir V-oluğu (60°, 0,3 mm derinliğinde) referans dişi işaretler. Bu referans diş, belirtilen merkez mesafesi "a"da sonsuz çarkın dönme merkezi ile hizalandığında dişli seti sıfıra yakın boşluk (±0,045) elde eder (bkz. Şekil 4).

Ürün Özellikleri

Çin'de mekanik transmisyon alanında köklü bir üretici olan Raydafon, kendi fabrika ustalarının mükemmel işçiliği ile yüksek kaliteli dubleks sonsuz dişlileri uygun fiyatlarla müşterilerine sunarak uzun süredir birçok makine üreticisinin güvenilir tedarikçisi olmuştur. Ürünlerimiz karmaşık çalışma koşulları için tasarlanmıştır ve üç temel avantajı, ekipmanın çalışmasını daha sorunsuz hale getirir.

Çift modüllü tasarım, daha verimli aktarım: Raydafon'un çift yönlü sonsuz dişlileri, tıpkı ekipmana bir "çift motor" monte edilmiş gibi, sol ve sağ diş yüzeylerinde farklı modüller kullanır. Yüksek mukavemetli bakır alaşımlı sonsuz dişliler, hassas dövme alaşımlı çelik sonsuz dişlilerle eşleştirilir. Sekiz manuel taşlamadan sonra, ısırık sıkıdır ve kaymaz ve iletim verimliliği sıradan sonsuz dişlilere göre% 20 daha yüksektir. Zhejiang'daki bir tekstil makinesi fabrikası, çift yönlü sonsuz dişlilerimizi değiştirdikten sonra ekipmanın enerji tüketiminin büyük ölçüde azaldığını bildirdi.

İki kademeli şanzıman, yüksek tork ve düşük gürültü: Eşsiz iki kademeli şanzıman yapısı, çift yönlü sonsuz dişlilerin torkunu iki katına çıkarırken çalışma gürültüsünü daha da düşük tutar. İster ağır takım tezgahlarının hassas ince ayarı olsun, ister büyük taşıma ekipmanlarının sürekli çalışması olsun, kolaylıkla halledilebilir. Guangdong'daki bir gıda işleme fabrikası, ekipmanın çalışırken çok fazla ses çıkardığını, ancak ürünlerimize geçildikten sonra atölyenin çok daha sessiz hale geldiğini söyledi.
