Naylon Düz Dişliler

Raydafon, Çin'in Ningbo kentindeki kendi fabrikasında PA66, POM, UHMWPE, ABS, PTFE, PPS ve PEEK'ten özel naylon düz dişliler üretmektedir. Modüller M1'den M12'ye ve ötesine, DIN6'dan DIN9'a kadar hassas derecelerde çalışır ve ISO, DIN, ANSI, JIS, BS'ye veya kendi çiziminize göre üretilir. Elyafla güçlendirilmiş PA66, standart naylona göre yaklaşık %60 daha uzun aşınma ömrü sağlar ve dişliler kendi kendine yağlanır; yağlama noktası yoktur, daha sessiz çalışır ve metal ağırlığının çok altındadır. Prototipler, kalıplama işlenmeden önce işlenebilir, daha sonra hacim için kalıplamaya taşınabilir. Numune teslim süresi 20 iş günü, toplu 25 gün, T/T veya L/C ile ödeme, boyut ve malzemeye bağlı olarak numune fiyatları 2 USD'den 100 USD'ye kadardır. Tipik kullanım alanları arasında otomatik kontrol makineleri, yarı iletken işleme, tıbbi ekipman, güneş takip cihazları, makine aletleri ve park sistemleri yer alır. Çiziminizi veya numunenizi 24 saat içinde teklif için gönderin.

Naylon Düz Dişliler - Özel Kalıplanmış ve İşlenmiş, M1 - M12

Raydafon, sessiz çalışma gerektiren ve yağlama gerektirmeyen sürücüler için PA, POM, UHMWPE, ABS, PTFE, PPS ve PEEK malzemeden naylon düz dişliler üretmektedir. M1'den M12'ye (ve ötesine) kadar modüller, DIN6–DIN9'a göre hassasiyet, ISO, DIN, ANSI, JIS ve BS'ye göre standartlar, çizime göre yapılır veya numunenizden tersine mühendislik yapılır.

Modül aralığı
M1 – M12+
Malzemeler
PA / POM / PEEK…
Hassas kalite
DIN6 – DIN9
Örnek teslim süresi
20 iş günü
Toplu teslim süresi
25 gün
Ödeme koşulları
T/T, L/C

Özel Naylon Düz Dişliler - Çin'de Üretici ve Tedarikçi

Raydafon, katalog parçası yerine belirli bir diş sayısına, deliğe, göbeğe veya malzemeye ihtiyaç duyan OEM'ler için Çin'in Ningbo kentindeki kendi atölyesinde sipariş üzerine naylon düz dişliler üretmektedir. Boyutlandırılmış bir çizim veya örnek bir dişli gönderin; yükünüze, hızınıza ve ortamınıza uygun polimer sınıfında buna uyacak şekilde keselim veya kalıplayalım. Hem kalıplamayı hem de işlemeyi üstlendiğimiz için, aynı proje işlenmiş bir prototiple başlayabilir ve geometri sabitlendikten sonra kalıplanmış bir üretim parçasına geçebilir; bu da ilk örneklerinizdeki işleme riskini ortadan kaldırır.

Tipik alıcılar, otomatik montaj ve kontrol makineleri, yarı iletken taşıma ekipmanları, tıbbi cihazlar, takım tezgahları, park sistemleri ve kendi kendini yağlayan bir dişlinin bakım programından bir yağlama noktasını kaldırdığı taşıma ekipmanı üreticileridir. Tek başına alın dişlisi yerine plastik dişli ailesine ihtiyacınız varsa, tamamına bakınplastik dişlimenzil; görev polimerin ötesindeyse metaldüz dişliaynı fabrikanın hattı bunu kapsıyor.

Özellikler ve Mevcut Seçenekler

M1 – M12+Model aralığı (M4, M5, M8 ve istek üzerine daha büyük)
DIN6 – DIN9Hassas kaliteler
+%60Fiber takviyeli PA66 ve standart naylon ile kullanım ömrü

Tam spesifikasyon sayfası. Her satırı okumak için tabloyu mobil cihazda yana doğru kaydırın.

Öğe Şartname
Model numarası M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12, vb.
Malzeme PA (naylon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Fiber takviyeli PA66 ve diğer cam dolgulu kaliteler mevcuttur.
Standart ISO, DIN, ANSI, JIS, BS ve standart dışı / çizime
Hassas kalite DIN6, DIN7, DIN8, DIN9
Üretim süreci Hacim için enjeksiyonla kalıplanmış; Prototipler, küçük partiler ve kalıplamanın uygun olmadığı boyutlar için polimer stoktan CNC ile işlenmiştir
Hoşgörü Teklif aşamasında özellik ve süreç başına onaylanır; Ulaşılabilir tolerans modüle, duvar kalınlığına, malzemeye ve parçanın kalıplanmış veya işlenmiş olmasına bağlıdır
Yüzey kalitesi Kalıplanmış, eskitilmiş, buharla cilalanmış veya kumlanmış; işlenmiş parçalar çizime göre tamamlanabilir
Ek işlemler Delik, kama yuvası, göbek, ayar vidası deliği, metal uç, göbek broşlama, şaftla montaj
Ambalaj Daha büyük miktarlar ve ağır parçalar için plastik torba + karton veya tahta sandık
Ödeme koşulları T/T, L/C
Üretim teslim süresi Numuneler için 20 iş günü, toplu siparişler için 25 gün
Örnekler Örnek fiyat aralığı boyuta ve malzemeye bağlı olarak 2–100 ABD Doları; müşteri tarafından ödenen örnek ekspres navlun
Başvuru Otomatik kontrol makineleri, yarı iletken endüstrisi, genel endüstriyel makineler, tıbbi ekipmanlar, güneş enerjisi ekipmanları, takım tezgahları, park sistemleri, yüksek hızlı demiryolu ve havacılık taşıma ekipmanları ve benzeri

Lütfen aklınızda bulundurun:sertleştirme, frezeleme, taşlama, anotlama ve çinko kaplama metal dişli işlemleridir ve polimer dişliler için geçerli değildir. Bir çizim bu işlemleri belirtiyorsa, bunu işaretleyeceğiz ve teklif vermeden önce polimer eşdeğerini (cam dolgulu kalite, kalıplanmış kaplama veya işlenmiş plastik parça) öneriyoruz.

Ekipmanınız için Doğru Polimeri Seçmek

EN YAYGIN

PA / Naylon 66

Sağlam, darbelere dayanıklı ve doğal olarak kendi kendini yağlayan. Fiberle güçlendirilmiş PA66, standart naylona göre yaklaşık %60 daha uzun aşınma ömrü sağlar, bu da onu montaj hattı ve cihaz tahrikleri için varsayılan haline getirir. Nemi emer, bu nedenle nemli serviste hafif boyutsal harekete izin verir.

POM

Düşük sürtünme ve mükemmel işlenebilirlik özellikleriyle nem altında naylondan daha sert ve boyutsal olarak daha stabildir. Merkez mesafesinin ve boşluğun öngörülebilir kalması gereken ve dişlinin kalıplanmak yerine makineyle işlendiği durumlarda daha iyi seçim.

PEEK / PPS

Yüksek sıcaklıkta veya kimyasal olarak agresif hizmet için yüksek sıcaklıkta, yüksek mukavemetli mühendislik polimerleri - yarı iletken aletler, sterilizasyon döngüleri ve solventleri veya sıcak suyu gören sürücüler. Malzeme maliyeti daha yüksek olduğundan yalnızca görevin gerektirdiği yeri belirtin.

UHMWPE / PTFE / ABS

Çok düşük sürtünme ve kayan temas için UHMWPE ve PTFE; Maliyet ve görünümün yük kapasitesinden daha önemli olduğu ABS. Yükünüzü, hızınızı ve ortamınızı inceledikten sonra eğimi önereceğiz.

Ürün Detayı

Naylon alın dişlisi üretimimizin fotoğrafları — bitmiş dişliler, diş formu ve delik detayları.

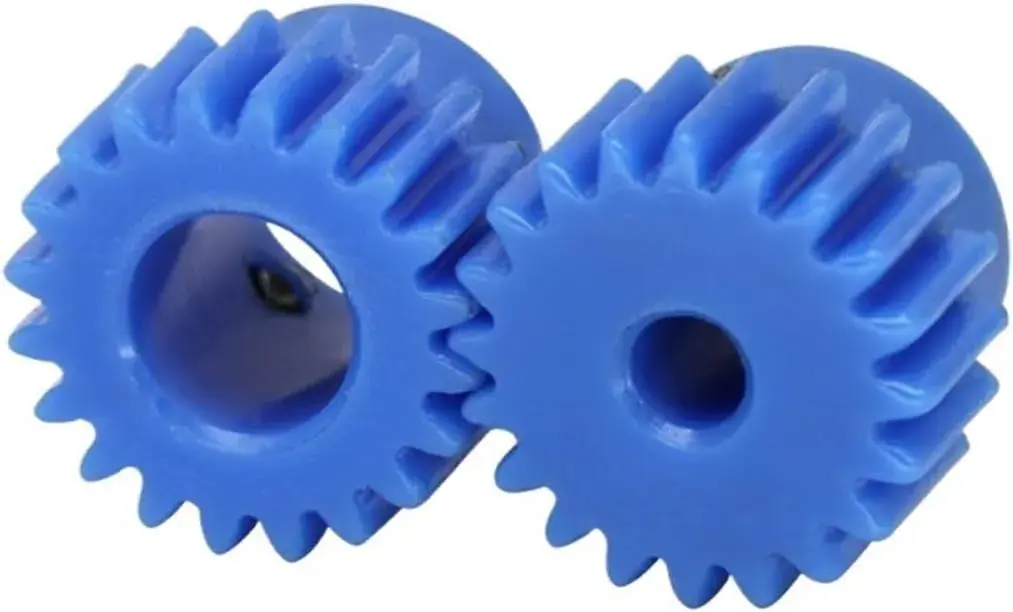

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Naylon düz dişliler — diş formu, göbek ve delik detayı.

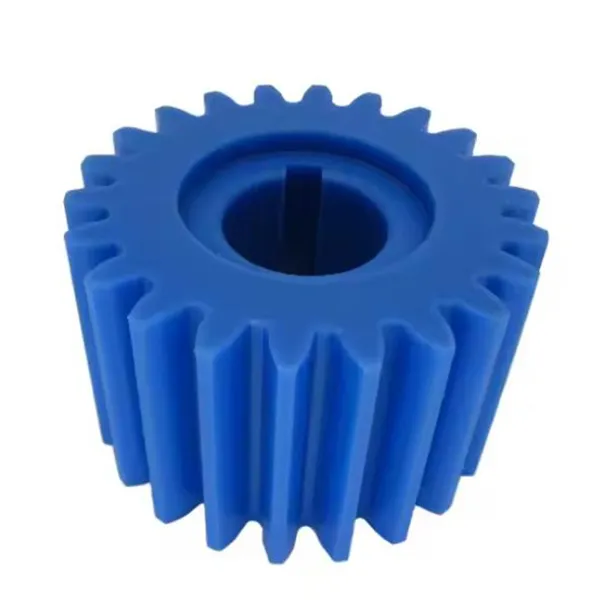

Custom nylon spur gear with precision bore produced to customer drawing
Özel naylon düz dişli işlenmiş ve çizime göre tamamlanmıştır.

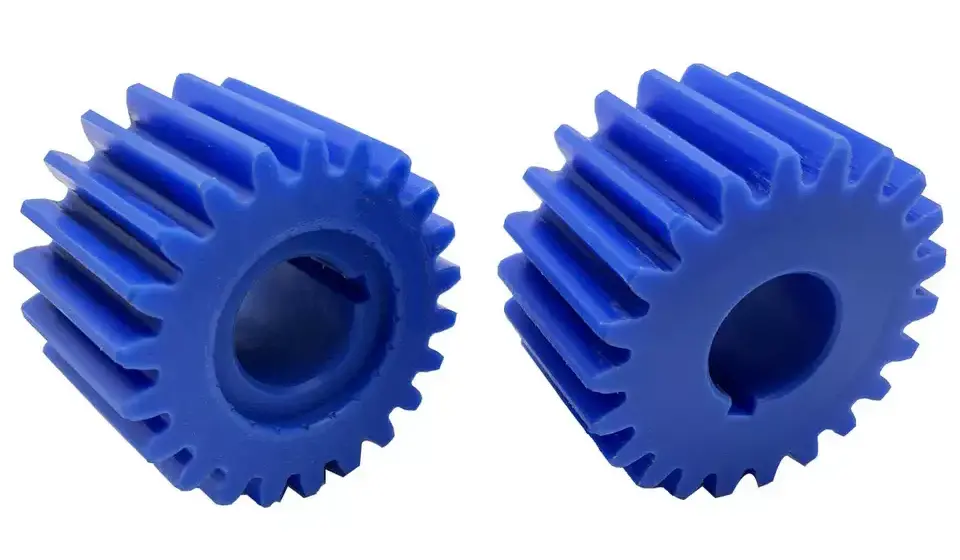

Nylon spur gear set assembled and inspected before packing
Dişli setleri paketlemeden önce kontrol edilir ve monte edilir.

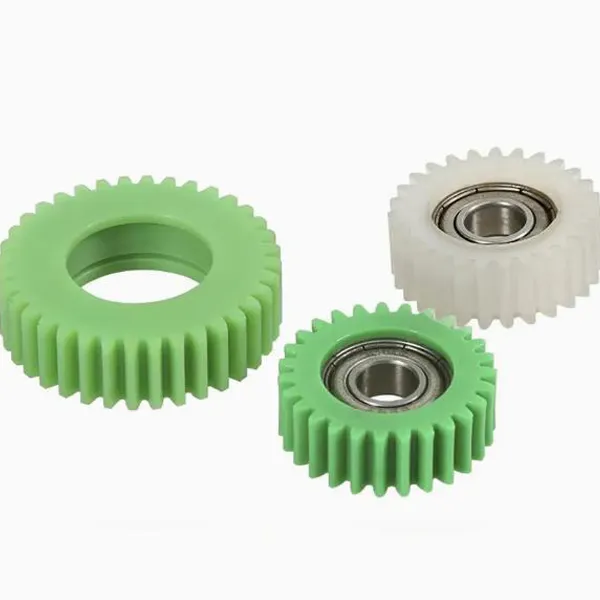

Nylon spur gears in different modules and materials ready for shipment
Aynı müşteri için üretilen farklı modüller ve polimer sınıfları.

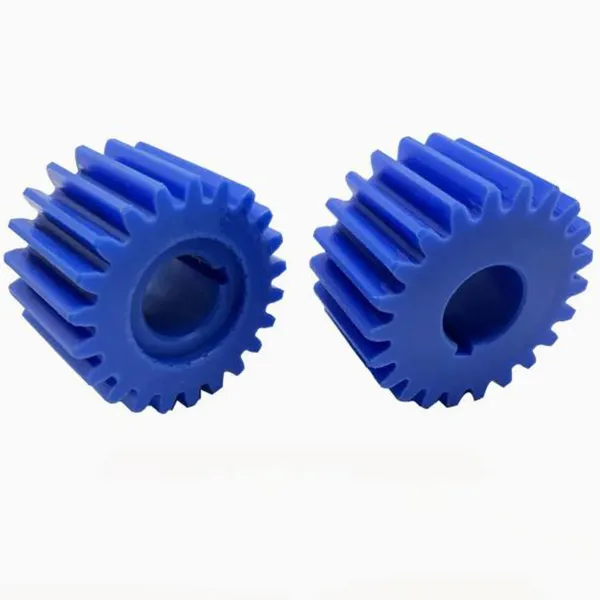

Nylon spur gear dimensional inspection before dispatch
Sevkiyattan önce boyutsal inceleme.

Temel Avantajlar

  • Kendinden yağlamalı, yağlama noktası yokBakımı gereken bir yağ filmi olmadığı için dişli, yağ haznesini, contaları ve yinelenen servis görevini tasarımınızdan çıkarır. Yazıcılar, dağıtıcılar ve ofis ekipmanları, kuru metal dişli çiftinin oluşturduğu sürtünme veya gürültü olmadan aylarca günlük kullanımda çalışır.
  • Malzeme ve geometri açısından sessizPolimer, çelik gibi çınlamak yerine titreşimi sönümler ve fiberle güçlendirilmiş kaliteler, örgünün parti genelinde sessiz kalmasını sağlayacak kadar diş formunu yeterince iyi tutar. Atölyeler ve ofis ekipmanları, metal dişlilerden geçiş sonrasında gürültüde belirgin bir düşüş görüyor.
  • Sıradan plastiğin ötesinde bir hayat giyinElyafla güçlendirilmiş PA66, standart naylona göre yaklaşık %60 daha uzun aşınma ömrü sağlar; böylece daha önce değiştirilmesi gereken bir dişli, bir montaj hattında ihmal edilebilir diş yüzeyi kaybıyla uzun süreli yüksek frekanslı görevlerde çalışabilir.
  • Korozyon ve kimyasal dirençNaylon paslanmaz ve nemli, hafif asitli ve hafif alkali ortamların yanı sıra birçok temizlik maddesini tolere eder. Bu, kaplamalı metal dişlinin sonunda bozulabileceği yıkama alanları ve dış mekan ekipmanları için uygun olmasını sağlar.
  • Metalin ağırlığının bir kısmıDüşük kütle, tahrik edilen parçaların ataletini azaltır; bu, elde taşınan cihazlar, drone'lar, hafif aktüatörler ve her gramın pil ömrünü veya kullanımını etkilediği herhangi bir mekanizma için önemlidir.
  • Prototipten üretime tek çatı altındaİşlenmiş prototipler, kalıplamaya başlamadan önce geometriyi doğrulamanıza olanak tanır, ardından aynı atölye, hacim için parçayı kalıplamaya taşır. Baştan sona bir tedarikçiye, bir tolerans referansına ve bir denetim standardına sahip olursunuz.
  • Esnek malzemeler ve standartlarYedi polimer ailesi ve beş dişli standardı (ISO, DIN, ANSI, JIS, BS), tedarikçinin stokunda bulunan tek bir kalite yerine aynı çizimin uygulamanızın gerçekten ihtiyaç duyduğu kalitede üretilebileceği anlamına gelir.
  • Hacim bazında fabrikada doğrudan fiyatlandırmaKalıplama, işleme, inceleme ve paketleme işlemlerinin tümü şirket bünyesinde gerçekleştirilir, dolayısıyla sizinle üretim arasında herhangi bir ticari marj kalmaz ve miktar arttıkça birim maliyet tahmin edilebileceği gibi düşer.

Naylon ve Metal Düz Dişliler: Plastik Doğru Seçim Olduğunda

Naylon alın dişlisi çelik olanın daha zayıf bir alternatifi değildir; farklı bir tasarım kararıdır. Yükün orta düzeyde olduğu, hızın gürültüyü önemli kılacak kadar yüksek olduğu ve yağlamanın bakımının pahalı veya imkansız olduğu durumlarda plastik kazanır. Torkun yüksek olduğu, sıcaklığın polimer sınırının üzerinde tutulduğu veya görevin dişleri deforme edecek sürekli şok içerdiği durumlarda kaybeder.

Naylon seçinSessiz çalışma, yağlama yok, hafiflik, korozyon direnci, orta yük
Metal seçinBüyük modülde yüksek tork, yüksek sıcaklık, ağır şok, sıkı tolerans
İkisini de seçÇelik pinyonla iç içe geçen plastik dişli — ortak sessiz, az aşınmalı eşleşme

Uygulamada en dayanıklı düzenleme genellikle çelik veya pirinç pinyona karşı çalışan bir naylon dişlidir: metal yerine polimer aşınır, ağ sessiz kalır ve metal kısım daha yüksek gerilimi taşır. Plastik ve metal farklı oranlarda genişlediğinden bize eşleşme dişlisinin malzemesini söyleyin, biz de boşluk ve merkez mesafe toleransı konusunda tavsiyelerde bulunalım.

Uygulamalar

  • Otomatik kontrol makineleriMontaj ve indeksleme sürücüleri
  • Yarı iletken endüstrisiTaşıma ve konumlandırma mekanizmaları
  • Genel endüstriyel makinelerKonveyörler ve ışık azaltma aşamaları
  • Tıbbi ekipmanTemiz, yağlama gerektirmeyen tahrikler
  • Güneş enerjisi ekipmanlarıTakipçi ve aktüatör dişlileri
  • Takım tezgahlarıBesleme ve ayar mekanizmaları
  • Park sistemleriBariyer ve kapı sürücüleri
  • Yüksek hızlı demiryolu ve havacılık ekipmanlarıİç ve yardımcı mekanizmalar

Müşteri Görüşleri

DavutPowerTech Machinery, Avustralya - montaj hattı iletim parçaları

Montaj hattımızdaki şanzıman parçalarının değiştirilmesi bir deneme-yanılma süreciydi; Diğer tedarikçilerin daha önceki dişlileri ya gürültülüydü ya da çabuk aşınıyordu. Bu naylon düz dişliler için bir deneme siparişi verdik ve fark hemen ortaya çıktı; atölye fark edilir derecede daha sessiz hale geldi ve iki aydan fazla yoğun çalışmanın ardından diş yüzeylerinde neredeyse hiç aşınma görülmedi. Ürünün ötesinde süreç öne çıkıyordu: Maddi sorularımız ayrıntılı bir şekilde yanıtlandı, sevkiyatla birlikte bir inceleme raporu geldi ve şiddetli yağmur teslimatı tehdit ettiğinde nakliyeciyle iletişime geçerek dişlilerin sağlam gelmesi için yeniden düzenlediler.

MichaelEkipman yükseltme projesi

Ekipmanımı yükselttiğimde birçok donanım tedarikçisini karşılaştırdım ve Raydafon'u seçtim. Tamamlanan dişliler, temiz diş profiliyle ve çapaksız olarak çizime tam olarak uyuyordu ve makine kurulduktan sonra fark edilir derecede daha az titreşimle istikrarlı bir şekilde çalışıyordu. Naylonun dayanıp dayanmayacağı konusunda endişelerim vardı ama bir aydan fazla yoğun kullanımdan sonra hiçbir deformasyon olmadı. Geç gelen sorulara bile anında yanıt verildi, bu da beni onlarla kalmaya ikna etti.

LisaStüdyo ekipmanları, küçük mekanizmalar

Stüdyomdaki küçük ekipmanlar için uygun donanımlara ihtiyacım vardı ve seçenekleri uzun süre çevrimiçi olarak karşılaştırdım. Fiyatı bazı markalara göre daha düşük olduğu için biraz tedirgindim ama parçalar pürüzsüz yüzeylerle, çapaksız ve düzgün diş şekliyle geldi ve kurulum herhangi bir montaj sorunu olmadan gerçekleşti. Kullanım sırasında ekipmanın sesi belirgin bir şekilde azaldı ve on günden fazla bir süre boyunca herhangi bir aşınma veya sıkışma olmadan sürekli olarak çalıştı.

Alıcı SSS

  • Çizimime veya bir numuneye göre naylon düz dişli yapabilir misiniz?Evet. Modül, diş sayısı, delik, yüzey genişliği ve malzeme kalitesiyle birlikte boyutlandırılmış bir çizim veya örnek dişli gönderin. Parçanın kalıplamaya veya işlemeye uygun olup olmadığını doğrularız, uygunsa her ikisini de teklif ederiz ve herhangi bir işleme başlamadan önce işlenmiş bir prototip üretebiliriz.
  • Hangi malzemeyi seçmeliyim — PA, POM veya PEEK?PA (naylon 66) genel amaçlı seçimdir ve fiberle güçlendirilmiş PA66, standart naylona göre yaklaşık %60 daha uzun aşınma ömrü sağlar. POM, boyutsal kararlılığın ve boşluk kontrolünün darbe toleransından daha önemli olduğu uygulamalara uygundur. PEEK veya PPS, yüksek sıcaklık veya kimyasal olarak agresif hizmet içindir. Bize yükü, hızı ve ortamı söyleyin, biz de size bir tane önerelim.
  • Plastik bir dişliye ne kadar tolerans gösterebilirsiniz?Özelliğe, modüle, duvar kalınlığına, malzemeye ve parçanın kalıplanmış mı yoksa işlenmiş mi olduğuna bağlıdır; işlenmiş parçalar, kalıplanmış olanlara göre daha sıkı toleranslara sahiptir. Montaj ihtiyaçlarınızı merkez mesafesini ve boşluğu belirtin; biz de teklif vermeden önce nelerin başarılabileceğini onaylayalım.
  • Dişlinin yağlanmaya ihtiyacı var mı?Normal görevde hayır; naylon ve POM kendiliğinden yağlanır. Yüksek hızlı veya ağır yüklü sürekli çalışma için, az miktarda uyumlu gres ömrü uzatabilir ve göreviniz bundan faydalanırsa teklif aşamasında bunu söyleyeceğiz.
  • Numuneniz, teslimat süreniz ve ödeme koşullarınız nelerdir?Numunelerin fiyatı, boyuta ve malzemeye bağlı olarak 2 ABD Doları ile 100 ABD Doları arasında olup, ekspres navlun müşteri tarafından ödenir. Numune teslim süresi 20 iş günü, toplu üretim ise 25 gündür. Ödeme koşulları T/T veya L/C'dir ve ambalaj, plastik torba artı karton veya daha büyük miktarlar için tahta sandıktır.
  • Eşleşen pinyonun yanı sıra naylon dişliyi de tedarik edebilir misiniz?Evet. Ağın her iki yarısının da tek bir atölyeden tedarik edilmesi, boşluk, merkez mesafesi ve diş formunun sahada ayarlanması yerine tasarım aşamasında eşleştirilmesi anlamına gelir. Çift çizimini veya ihtiyacınız olan yük ve oranı gönderin; her iki parçadan da alıntı yapacağız.

İlgili Ürünler ve Daha Fazla Okuma

Naylon Düz Dişli Teklifi İsteyin

Modülü, diş sayısını, deliği, ön yüzey genişliğini, malzeme kalitesini ve miktarını veya bir çizimi veya örnek parçayı gönderin. Kalıplanmış veya işlenmiş üretimi, tolerans kapasitesini ve fiyatı onaylıyoruz ve 24 saat içinde yanıt veriyoruz.

Şimdi Soruşturmayı Gönder

* Aşınma ömrü, tolerans ve teslim süresi rakamları standart üretim koşullarına ve onaylanmış çizimlere dayanmaktadır. Sipariş vermeden önce malzeme kalitesi, neme bağlı boyut değişikliği payı ve eşleşme dişlisi malzemesi üzerinde anlaşmaya varılmalıdır.
