Plastik Konik Dişliler

Raydafon, Çin'in Ningbo şehrinde dik açılı tahrikler için POM ve naylondan kalıplanmış plastik konik dişliler üretmektedir. Standart oranlar 1:1, 2:1, 3:1, 4:1 ve 5:1'dir; M0.25'ten M1'e kadar modüller; diş sayısı 10'dan 60'a kadar; delik çapları 3,0 ila 10,0 mm; dış çaplar 8,7 ila 60,4 mm; çalışma sıcaklığı −40 °C ila +80 °C. Parça numaraları şunları içerir: GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* ve GB1M512BS*. BS son eki, pirinç bir parçayı ve ayar vidasını belirtir. Önemli: GB1M512* ve GB1M512BS* yalnızca 60 dişli konik dişliyle eşleşir ve diğer dişlilerle uyumlu değildir. Kalıplanmış diş geometrisi sessiz ve sıkı bir ağ yapısı sağlar; polimer kendi kendini yağlayan ve kimyasallara karşı dirençlidir. Çizime uygun özel modül, diş sayısı, delik, göbek ve malzeme kalitesi; 24 saat içinde teklif.

Plastik Konik Dişliler - Özel Kalıplanmış POM ve Naylon, M0,25 - M1

Küçük hassas mekanizmalar için dik açılı tahrik dişlileri: 1:1'den 5:1'e kadar, 10 ila 60 dişli, POM veya naylondan kalıplanmış, isteğe bağlı pirinç parça ve ayar vidasıyla tam oranlı bir aile. Kahve makineleri ve yazıcılar için yeterince sessiz, pille çalışan cihazlar için yeterince hafif ve dünyanın her yerinde çizim yapmak için kullanılabilir.

  • 1:1 – 5:1Standart oranlar
  • M0.25 – M1Satış konuşması modülü (mod)
  • 10 – 60Diş sayıları mevcut
  • −40 ila +80 °CÇalışma sıcaklığı

Dik Açılı Tahrikler için Plastik Konik Dişliler - Özel Kalıplanmış POM ve Naylon

Plastik bir konik dişli, kesilmiş metal dişler yerine kalıplanmış polimer dişleri kullanarak sürücüyü 90 derece döndürür. Bu tek değişiklik, yağlama ihtiyacını ortadan kaldırır, çiftin ağırlığını azaltır ve ağı fark edilir derecede daha sessiz hale getirir; bu, kahve makinelerinde, yazıcılarda, perde motorlarında, robot süpürgelerde ve küçük uzaktan kumandalı araçlarda bu düzenlemenin ortaya çıkmasının nedenidir. Raydafon bu aileyi hem üretici hem de tedarikçi olarak Çin'in Ningbo kentindeki kendi fabrikasında üretmektedir, dolayısıyla sizinle kalıplama makinesi arasında herhangi bir ticaret marjı yoktur.

Kişiselleştirme genellikle bir dişlinin uyup uymadığına karar veren parametreleri kapsar: modül, diş sayısı, delik çapı, göbek ve göbek boyutları, oran ve polimerin kendisi. Bir çizim, bir örnek dişli veya boyutları içeren bir fotoğraf gönderin; size en yakın standart parçayı onaylayalım veya yeni bir takım teklifinde bulunalım. Aynı atölyedeki ilgili ürünler arasında daha genişplastik dişliaralık,plastik helisel dişliparalel şaftlı tahrik ailesi ve metalkonik dişliTorkun polimerin taşıyabileceğini aştığı çizgi.

Plastik Konik Dişli Özellikleri

  • Standart boyut referansıΦ12 mm (aşağıdaki tabloda listelenen boyutlarda da mevcuttur)
  • Satış konuşması modülü (mod)M0,25, standart parça aralığında 0,5 ve 1,0 ile
  • Malzeme türüPlastik - POM, naylon (PA) veya müşterinin isteğine göre
  • Oranlar1:1, 2:1, 3:1, 4:1, 5:1
  • Çalışma sıcaklığı−40 °C ila +80 °C
  • İsteğe bağlı özelliklerPirinç parça, ayar vidası, özel delik ve göbek
  • ÖzelleştirmeModül, diş sayısı, delik, göbek uzunluğu, diş genişliği, malzeme kalitesi

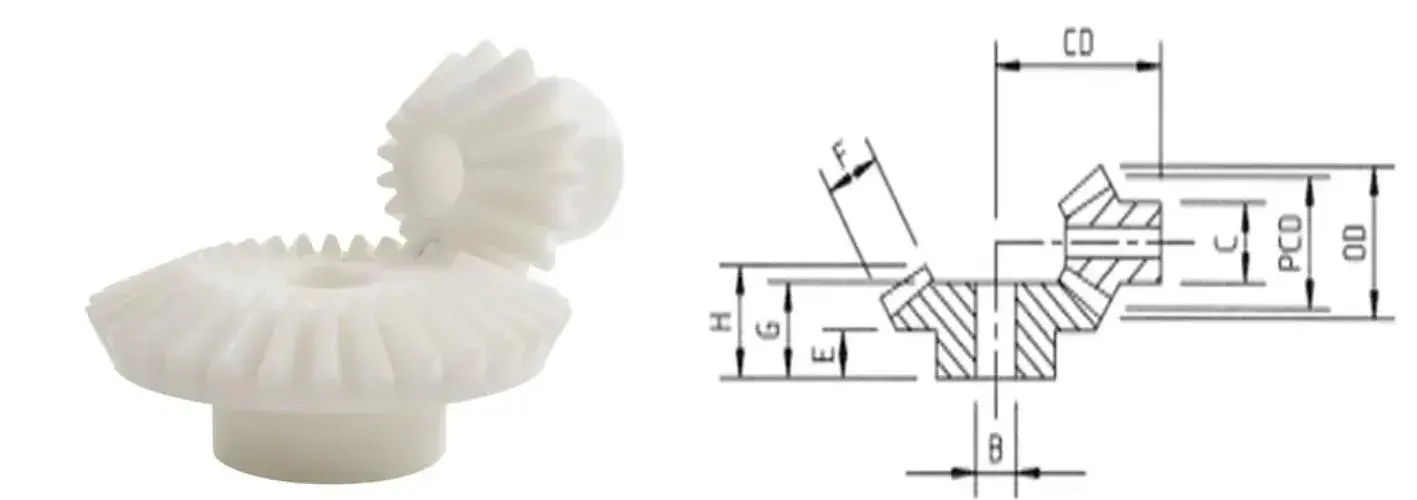

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Plastik konik dişli ailesi için referans geometri — aşağıdaki boyut harfleri bu çizime karşılık gelir.
1:1Eşit hız, dik açılı aktarım
2:1Çıkış hızını yarıya indirin
3:1Üçüncü hız azaltma
4:1Çeyrek hız azaltma
5:1Beşinci hız azaltma

Önemli eşleştirme notu:oranlı çiftlerin birlikte kullanılması gerekir. 1:1 oranındaki düz dişli konik dişliler kendi oranları dahilinde değiştirilebilir, ancakparça numarası * (GB1M512* ve GB1M512BS*) ile biten 5:1 oranlı parçalar yalnızca 60 dişli konik dişliyle eşleşir; geometrileri başka hiçbir dişliyle uyumlu değildir.Lütfen sipariş vermeden önce eşleşen parça numarasını onaylayın.

Boyutlar, Diş Sayıları ve Oranları

Tüm boyutlar mm cinsindendir. Kendi düzeninize uygunluğunu kontrol etmek için B, CD, C, E, F, G ve H harflerini yukarıdaki referans çizimiyle birlikte kullanın.

Her sütunu okumak için tabloyu yana doğru kaydırın. Sağdaki sütunda her parçanın pirinç ek parçası ve ayar vidası versiyonu gösterilmektedir.

Parça no. Saha
(mod)
Sayısı
dişler
Tüm boyutlar mm cinsindendir Pirinç uç
& ayar vidası
Dış çap. Adım çapı. Delik çapı. B CD Göbek çapı. C Yükseklik uzunluğu E Diş genişliği F Uzunluk G Uzunluk H
1:1 Oranı
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 Oranı
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 Oranı
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 Oranı
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 Oranı
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Tablonun okunması:BS son ekine sahip parçalar, pozitif şaft sabitlemesi için pirinç bir parça ve ayar vidası taşır. B, CD, C, E, F, G ve H harfleri yukarıdaki teknik özellikler bölümündeki referans çizimini takip etmektedir. Uzunluk sütunundaki kısa çizgi, boyutun o parçaya uygulanamayacağı anlamına gelir. Hangi çiftin düzeninize uygun olduğundan emin değil misiniz? Çizimi veya şaft boyutlarını gönderin, biz eşleştirelim.

Ürün Detayı

Kalıplanmış plastik konik dişlilerimizin fotoğrafları — diş formu, göbek ve pirinç uç seçeneği.

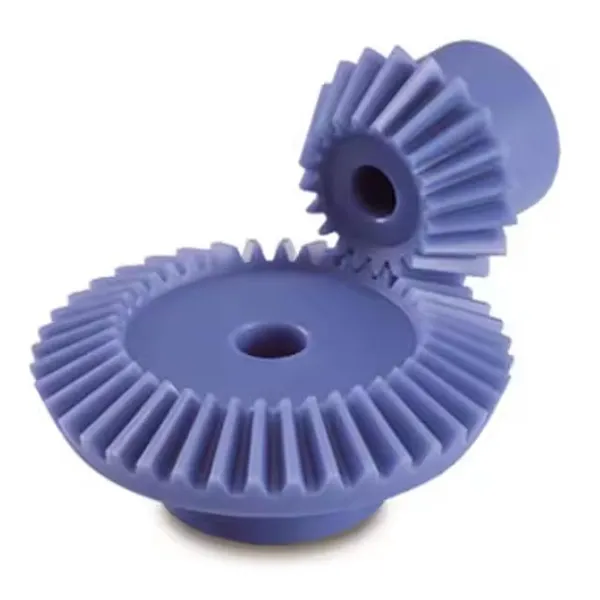

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Kalıplanmış plastik konik dişliler — oran aralığı boyunca diş formu ve göbek detayı.

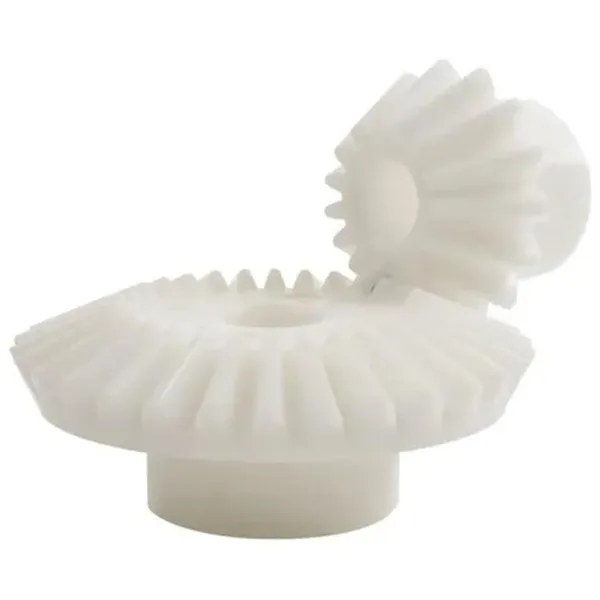

Plastic bevel gear pair in POM moulded for a right-angle drive
Dik açılı bir tahrik için POM konik dişli çifti.

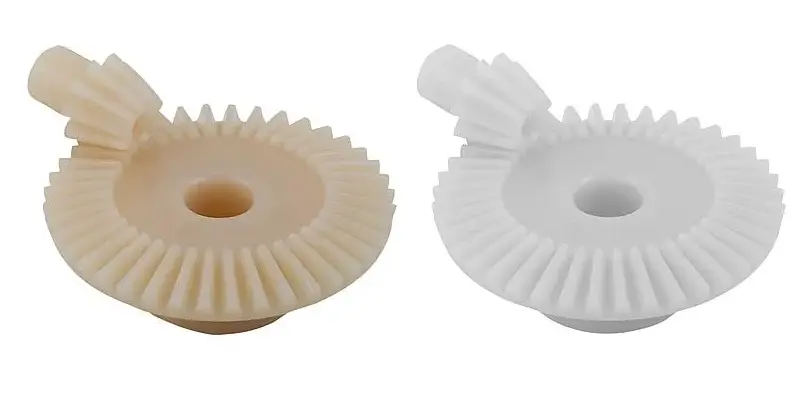

Plastic bevel gear set assembled and checked before packing
Eşleştirilmiş dişli setleri paketlemeden önce ağ ve boşluk açısından kontrol edildi.

Temel Avantajlar

  • Temiz, aşınmaya dayanıklı polimerlerPOM ve naylon neme ve çok çeşitli kimyasallara karşı dayanıklıdır; bu nedenle dişli, kaplamalı metal dişlinin sonunda paslanabileceği nemli, yıkanabilen veya hafif aşındırıcı ortamlarda çalışmaya devam eder. Boya yok, kaplama yok ve bakımı gereken yağlı film yok.
  • Hassas kalıplanmış dişlerDiş formu kesiciden ziyade kalıp boşluğundan gelir, böylece bağlantı parti genelinde sıkı ve tutarlı kalır. Sonuç, kahve makineleri ve yazıcılar gibi gürültüye duyarlı cihazlarda en önemli özellik olan istikrarlı, sessiz dönüştür.
  • Metalin ağırlığının bir kısmıDüşük kütle, şaftlar ve yataklar üzerindeki yükü azaltır, motorun sürmek zorunda olduğu ataleti azaltır ve taşınabilir ve pille çalışan ürünlerde pil ömrünü uzatır.
  • Kompakt bir muhafaza içinde dik açılı sürücüEğimli geometri, ayrı bir dişli kutusu muhafazasına ihtiyaç duymadan gücü 90 derece aktarır, bu da küçük mekanizmaları kısa ve montajı kolay tutar.
  • Çiziminize göre özelleştirilmişModül, diş sayısı, delik çapı, göbek ve göbek boyutları, oran ve polimer kalitesinin tümü ihtiyaca göre üretilebilir. Tablodaki standart bir parça uyuyorsa bunu söyleriz ve sizi takım maliyetinden kurtarırız.
  • Fabrikadan doğrudan fiyat ve kontrolKalıplama, muayene ve paketleme şirket içinde gerçekleştirilir, dolayısıyla ara marj yoktur ve kalite, parçayı yapan ekip tarafından kontrol edilir.

Uygulamalar

Hafiflik, sessiz çalışma ve korozyon direncinin birleşimi, plastik konik dişlileri çeşitli ürün ailelerindeki küçük dik açılı tahrikler için uygun hale getirir.

Akıllı ev cihazları

Akıllı perde makineleri, odayı rahatsız etmeden sessizce açılıp kapanırken, robot elektrikli süpürgeler, düşük güç tüketimi ve uzun servis ömrüyle tırmanmak ve dönmek için aynı dik açılı tahriki kullanır.

Ofis ekipmanları

Yazıcılar, düzgün kağıt besleme ve düşük çalışma gürültüsü için tutarlı diş formuna güvenir ve parçalayıcılar, erken arıza olmadan sürekli kağıt yüklemeleriyle başa çıkabilmek için kimyasal direnci ve aşınma direncini kullanır.

Oyuncaklar ve tüketici ürünleri

Uzaktan kumandalı araçlar, pil ömrünü artıran düşük ağırlıktan faydalanırken, polimer düşmelere ve darbelere karşı dayanıklıdır. Çocuk ürünleri için uygun malzeme sınıfları mevcuttur.

Kahve makineleri ve küçük ev aletleri

Kapalı cihazlardaki dik açılı tahrikler, çevredeki parçaların yağla kirlenmesi olmadan çalışır ve kalıplanmış ağ, ev ortamlarında çalışma gürültüsünü düşük tutar.

Enstrümantasyon ve küçük aktüatörler

Düşük ataletin ve manyetik olmayan, paslanmayan parçaların avantaj sağladığı ölçüm ve konumlandırma mekanizmalarında kompakt 90 derecelik aktarımlar.

Özel makineler

Aksi halde bir metal konik çiftine, ayrı bir mahfazaya ve bir yağlama noktasına ihtiyaç duyacağınız herhangi bir küçük dik açılı tahrik. Çizimi ve görevi gönderin, malzeme ve oran konusunda tavsiyede bulunalım.

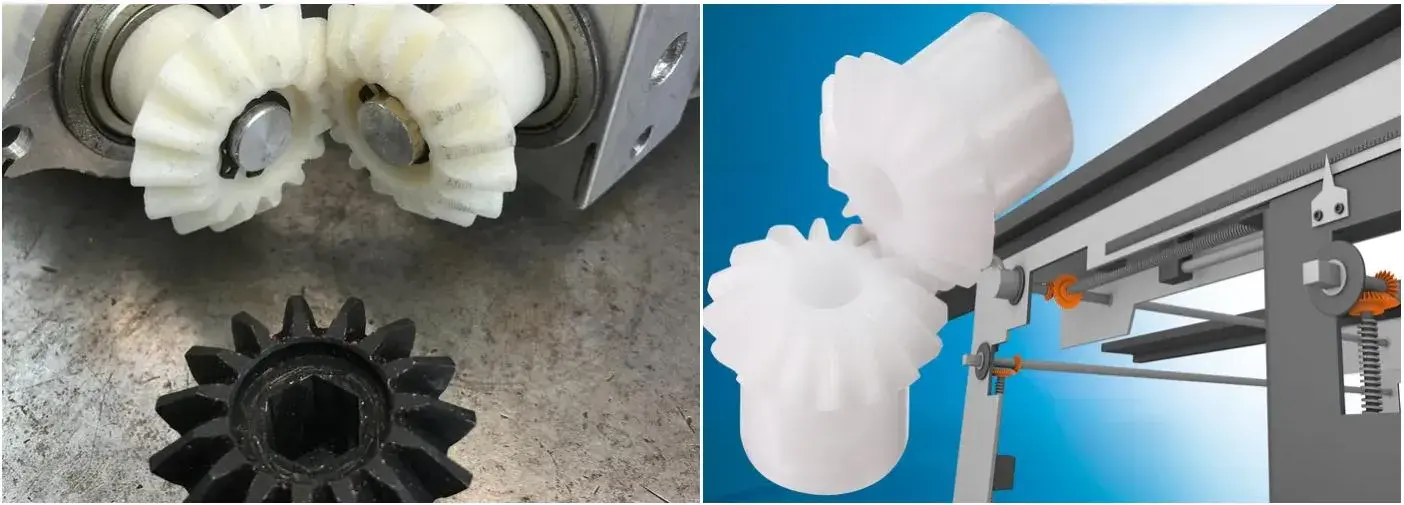

Plastic bevel gears used in smart home, office equipment and toy applications
Akıllı ev, ofis ekipmanları ve tüketici ürünleri uygulamalarında plastik konik dişliler kullanılıyor.

Alıcı SSS

  • Çizimime göre veya bir numuneden plastik konik dişli üretebilir misiniz?Evet. Boyutlandırılmış bir çizim veya modül, diş sayısı, oran, delik ve malzeme tercihini içeren örnek dişliyi gönderin. Yukarıdaki tabloda mevcut bir standart parçanın uyup uymadığını onaylıyoruz veya yeni bir kalıp teklif ediyoruz ve takımlamadan önce geometriyi doğrulamak istiyorsanız önce işlenmiş bir prototip sağlayabiliriz.
  • Hangi malzemeyi seçmeliyim, POM mu yoksa naylon mu?POM, hassas eğim çiftleri için olağan seçimdir çünkü serttir, düşük sürtünmelidir ve nem altında boyutsal olarak stabildir, bu da merkez mesafesini ve boşluğu tahmin edilebilir tutar. Naylon daha serttir ve darbeyi absorbe etme konusunda daha iyidir, ancak nemi emer ve boyutu biraz hareket eder. Bize yükü, hızı ve ortamı söyleyin, biz de size bir tane önerelim.
  • Dişliler uyumlu bir çift olarak mı tedarik ediliyor?Bir konik çift yalnızca tasarlandığı eşleşme dişlisiyle doğru şekilde çalışır. Yıldız işaretiyle işaretlenen parçalar (GB1M512* ve GB1M512BS*) yalnızca 60 dişliyle eşleşir ve diğer dişlilerle uyumlu değildir. Diğer her parça numarası için, sipariş vermeden önce eşleşen parçayı bizimle teyit edin, biz de çifti kontrol edelim.
  • Parça numarasındaki BS son eki ne anlama geliyor?BS, düz kalıplanmış bir deliğe güvenmek yerine mile pozitif bir mekanik sabitleme sağlayan pirinç bir parçayı ve ayar vidasını belirtir. Dişlinin ters yük aldığı veya şaft bağlantısının kaymaması gereken yerler olağan seçimdir.
  • Çalışma sıcaklığı nedir ve daha yüksek sıcaklıkta malzeme tedarik edebilir misiniz?Standart aralık -40 °C ila +80 °C'dir. Daha sıcak çalışan ekipmanlar için PEEK veya PPS gibi malzemeler teklif edilebilir; bize sürekli çalışma sıcaklığını söyleyin, biz de uygulamanın neye ihtiyacı olduğunu doğrulayalım.
  • Teslim süreniz ve sipariş koşullarınız nelerdir?Parça numarasını veya çizimi gerekli miktarla birlikte gönderin. Fiyat, varsa alet gereksinimi ve teslimat süresiyle birlikte normalde 24 saat içinde yanıt veririz. Standart parçalar üretim stokundan gönderilir; yeni takımlar onaylanmış çizimi takip ediyor.

İlgili Ürünler ve Daha Fazla Okuma

Plastik Konik Dişli Teklifi İsteyin

Parça numarasını yukarıdaki tablodan veya kendi çiziminizden gönderin; modül, oran, diş sayısı, delik ve miktar. Çiftleşme donanımının uygunluğunu onaylıyoruz, malzeme konusunda tavsiyelerde bulunuyoruz ve 24 saat içinde fiyat ve teslim süresini bildirerek yanıt veriyoruz.

Şimdi Soruşturmayı Gönder

* Oranlar eşleşen çiftler halinde sıralanmalıdır. Boyutlar, özellikler bölümündeki referans çizimine uygundur; lütfen sipariş vermeden önce son çizimi montajınıza göre onaylayın. Pirinç parça ve ayar vidası versiyonları BS son ekiyle tanımlanır.
