Spiral Konik Dişli

Raydafon, Çin'in Ningbo kentindeki kendi fabrikasında dik açılı tahrikler için spiral konik dişliler üretmektedir. Kavisli diş hattı, iki veya daha fazla dişi her an temas halinde tutar, böylece tahrik, aynı boyuttaki düz konik çifte göre daha sorunsuz ve sessiz çalışır ve boyutlarına göre daha fazla tork taşır. ISO, DIN, ANSI, JIS veya BS'ye göre üretilen, DIN6'dan DIN9'a kadar hassas derecelerde M3'ten M12'ye kadar standart modüller mevcuttur. Malzemeler arasında çinko ve nikel kaplamadan siyah oksit, Geomet ve Dacromet'e kadar yüzey işlemlerine sahip alaşımlı çelik, C45, paslanmaz çelik, pirinç, bakır, alüminyum ve POM yer alır. Pinyon, tek bir dik açılı aşamada büyük bir redüksiyon oranına izin verecek şekilde en az beş dişle kesilebilir ve daha yüksek hassasiyet dereceleri için ısıl işlemden sonra diş yanları taşlanabilir. Dişliler, sevkıyattan önce temas düzeni kontrol edilmiş olarak eşleşen çiftler halinde sağlanır. Çiziminizi veya numunenizi 24 saat içinde teklif için gönderin.

Spiral Konik Dişli - Kavisli Dişli Dik Açılı Tahrik, M3 - M12

Spiral konik dişli, düzgünlüğün ve yük kapasitesinin her şeyden daha önemli olduğu durumlarda dik açılı şanzıman seçeneğidir. Kavisli diş çizgileri iki veya daha fazla dişi her an temas halinde tutar, böylece sürücü sessiz çalışır, eşit şekilde aşınır ve aynı boyuttaki düz konik bir çiftten çok daha fazla yük taşır. Raydafon, bu dişlileri Çin'in Ningbo kentindeki kendi fabrikasında kesiyor, ısıl işlemden geçiriyor ve taşlıyor.

minimum 5 dişPinyon üzerinde büyük tek kademeli oranlara izin verir
DIN6 – DIN9Hassas kaliteler, istek üzerine taşlanmış
M3 – M12Standart modüller, diğerleri çizime

Tasarım Mantığı

Neden Düz Konik Dişli Yerine Spiral Konik Dişliyi Seçmelisiniz?

İkisi arasındaki fark tamamen diş hattındadır. Düz konik dişlinin dişleri radyal olarak hareket eder, böylece her diş, eşleşen dişe tüm genişliği boyunca aynı anda geçer; bu, her dişte tekrarlanan ani bir darbedir. Spiral konik dişlinin dişleri bir eğri üzerinde kesilir, böylece temas dişin bir ucundan başlar ve tıpkı bir fermuarın kapanması gibi diğer tarafa doğru ilerler. Aşağıdaki her avantajdan bu tek geometrik değişiklik sorumludur.

Spiral konik dişli

  • Üst üste binme katsayısı daha yüksek olduğundan iki veya daha fazla diş her zaman yükü paylaşır
  • Çarpma yerine kademeli etkileşim sayesinde çalışma gürültüsü önemli ölçüde azalır
  • Temas basıncı daha uzun bir temas hattına yayılarak daha eşit aşınma sağlar
  • Pinyon, 5 kadar az dişle çalışabilir ve tek aşamada büyük bir orana izin verir
  • Temas düzeni kesici kafa yarıçapı aracılığıyla ayarlanabilir ve taşlamayla daha da geliştirilebilir
  • Şaft yataklarının taşıması için seçilmesi gereken eksenel bir kuvvet üretir

Düz konik dişli

  • Bir diş, kavrama anında tüm yükü taşır
  • Her diş girişindeki darbe daha fazla gürültü ve titreşim üretir
  • Daha yüksek yerel temas basıncı nedeniyle aşınma yoğunlaşma eğilimi gösterir
  • Pinyondaki pratik minimum diş sayısı daha yüksektir, bu da tek kademeli oranı sınırlandırır
  • Düşük hızlı, düşük gürültü açısından kritik sürücülere uygun kesmesi daha basit ve daha ucuz
  • Eksenel kuvvet oluşmadığından rulman seçimi daha kolaydır

Planlamaya değer bir tasarım noktası:Diş hattı helisel olduğundan, spiral konik dişli, şaft boyunca eksenel itme kuvveti üretir. Bu bir kusur değil; sorunsuz bir etkileşimin bedelidir. Rulmanların bunu alacak şekilde seçilmesi gerekir; bu nedenle spiral konik çift, düz konik çiftin yerine geçme yerine normalde şaft ve yatak düzeniyle birlikte belirtilir.

Özellikler

Spiral Konik Dişli Özellikleri ve Mevcut Seçenekler

  • Model numarası (modül)M3, M4, M5, M8, M12 ve diğerleri
  • Diş formuSpiral (kavisli diş hattı), dik açılı tahrik
  • Minimum pinyon diş sayısı5 diş
  • Hassas kalitelerDIN6, DIN7, DIN8, DIN9
  • StandartlarISO, DIN, ANSI, JIS, BS ve standart dışı / çizime
  • MalzemelerAlaşımlı çelik, C45 çelik, paslanmaz çelik, pirinç, bakır, alüminyum, POM
  • Diş işlemeFrezelenmiş, sertleştirilmiş veya taşlanmış (daha yüksek hassasiyetli kaliteler için taşlama kullanılır)
  • HoşgörüÖzelliğe ve hassasiyet derecesine bağlı olarak 0,001 mm – 0,1 mm
  • Yüzey işlemeÇinko kaplama, nikel kaplama, pasivasyon, oksidasyon, anodizasyon, Geomet, Dacromet, siyah oksit, fosfatlama, toz kaplama, elektroforez
  • Ek işlemlerKumlama, kumlama, ısıl işlem, tavlama, tavlama, parlatma
  • AmbalajPlastik torba ve karton veya tahta sandık
  • Ödeme koşullarıT/T, L/C
  • Üretim teslim süresiNumuneler için 20 iş günü, toplu için 25 gün
  • ÖrneklerÖrnek fiyatı 2–100 ABD Doları; müşteri tarafından ödenen örnek ekspres navlun

Tam spesifikasyon sayfası. Her satırı okumak için tabloyu mobil cihazda yana doğru kaydırın.

Öğe Şartname
Model numarası M3, M4, M5, M8, M12 vb.
Malzeme Pirinç, C45 çelik, paslanmaz çelik, bakır, POM, alüminyum, alaşım ve diğerleri
Standart ISO, DIN, ANSI, JIS, BS ve standart dışı
Kesinlik DIN6, DIN7, DIN8, DIN9
Diş tedavisi Sertleştirilmiş, öğütülmüş veya taşlanmış
Hoşgörü 0,001 mm – 0,01 mm – 0,1 mm, özelliğe ve belirtilen hassasiyet derecesine bağlı olarak
Yüzey işleme Çinko kaplama, nikel kaplama, pasivasyon, oksidasyon, anodizasyon, Geomet, Dacromet, siyah oksit, fosfatlama, toz kaplama, elektroforez
Sona ermek Kumlama, kumlama, ısıl işlem, tavlama, tavlama, parlatma
Ürün paketleme Plastik torba ve karton veya ahşap ambalaj
Ödeme koşulları T/T, L/C
Üretim teslim süresi Numune için 20 iş günü, toplu için 25 gün
Örnekler Örnek fiyat aralığı 2–100 USD. Müşteri tarafından ödenen örnek ekspres navlun.
Başvuru Otomatik kontrol makineleri, yarı iletken endüstrisi, genel endüstriyel makineler, tıbbi ekipmanlar, güneş enerjisi ekipmanları, takım tezgahları, park sistemleri, yüksek hızlı demiryolu ve havacılık taşıma ekipmanları ve benzeri

Tolerans ve hassasiyet hakkında:Bu tablodaki rakamlar, garanti edilen tek bir değer değil, tüm ürün ailesindeki aralıklardır. Tolerans, ölçülen özelliğe, modüle ve belirttiğiniz hassasiyet derecesine bağlıdır; DIN6 zemin dişlisi, DIN9 frezelenmiş olandan çok daha sıkı sınırlara sahiptir. Montajınızın boşluk ve temas modeli gereksinimini bize bildirin, biz de dişlinizin hangi sınıfa ve işleme ihtiyaç duyduğunu doğrulayalım.

Üretme

Spiral Konik Dişli Kalitesini Nasıl Üretiyoruz ve Kontrol Ediyoruz

Spiral konik dişliler iyi üretilmesi en zor dişli tipleri arasındadır çünkü diş kanadı basitçe kesilmesi değil oluşturulması gereken kavisli bir yüzeydir. Her siparişte yürüttüğümüz süreç kasıtlı olarak sıralıdır: her adım tamamlanır ve bir sonraki başlamadan önce denetlenir, böylece sorun son montaj yerine onu yaratan aşamada yakalanır.

Boş hazırlık

Çizime göre malzeme seçilir ve daha sonraki her operasyonda referans alınacak montaj yüzlerini ve deliği oluşturmak için işlenmemiş parça döndürülür ve yüzleştirilir.

Dişli kesme

Diş kanatları, gerekli spiral açıyı ve temas modelini üreten kesici kafa yarıçapı kullanılarak spiral konik dişli kesme makinesinde oluşturulur.

Isıl işlem

Gövde sertleştirme, aşınma direnci için diş yüzeyi sertliğini artırırken çekirdek, sürücünün göreceği darbe yüklerini absorbe edecek kadar sağlam kalır.

Diş taşlama

Daha yüksek bir hassasiyet derecesinin belirtildiği durumlarda, çarpılmayı düzeltmek ve temas alanını ve yüzey kaplamasını iyileştirmek için yan kısım ısıl işlemden sonra taşlanır.

İletişim desen kontrolü

Çift, işaretleme bileşiği içeren bir test düzeneğinde çalıştırılır, böylece çift serbest bırakılmadan önce temas deseninin konumu, şekli ve boyutu çizime göre incelenebilir.

Muayene ve paketleme

Montaj için önemli olan özelliklerin son boyut kontrolü, ardından ihracat için koruyucu ambalaj (plastik torba ve karton veya daha büyük setler için tahta sandık).

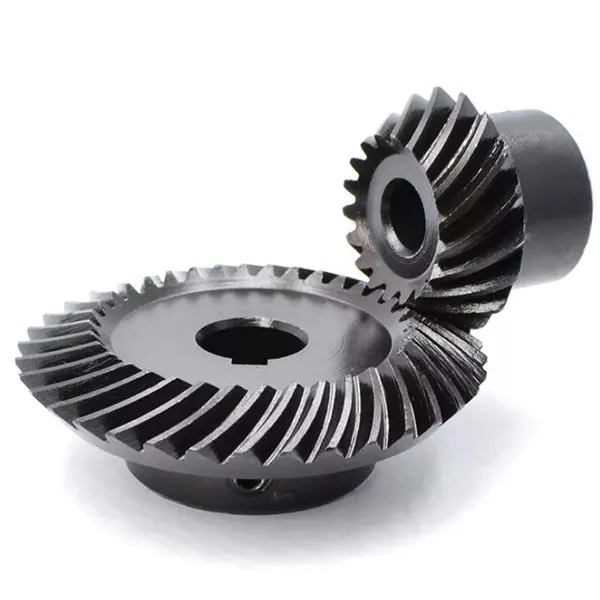

Spiral bevel gear with curved tooth flanks produced by Raydafon
Oluşturulan kavisli diş yanlarına sahip spiral konik dişli.

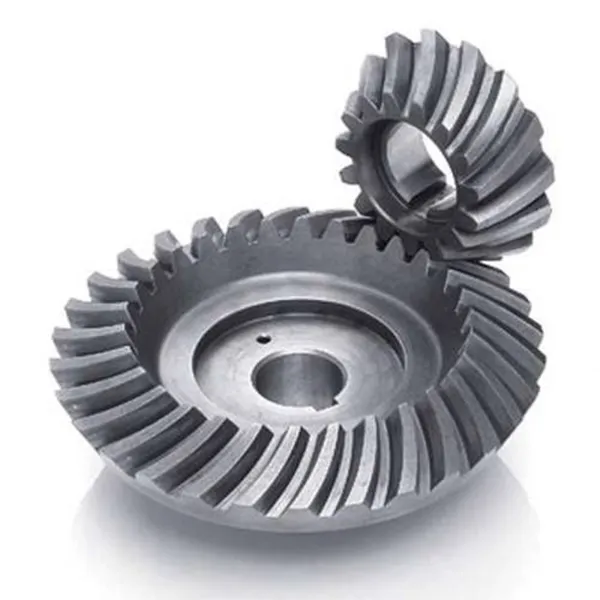

Spiral bevel gear pair showing matched contact pattern and mounting faces
Eşleşen dişli çifti — temas düzeni ve montaj yüzeyleri.

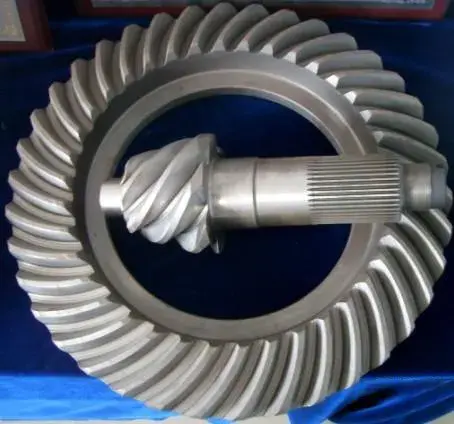

Spiral bevel gear tooth flank detail after grinding
Taşlama sonrası diş yan detayı.

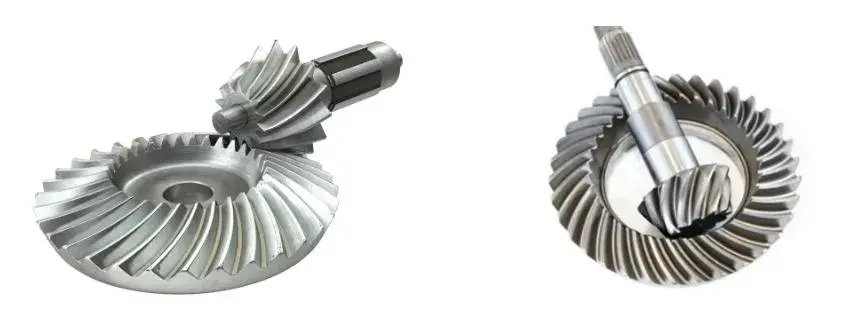

Spiral bevel gear inspection and measurement before packing
Paketlemeden önce son boyut kontrolü.

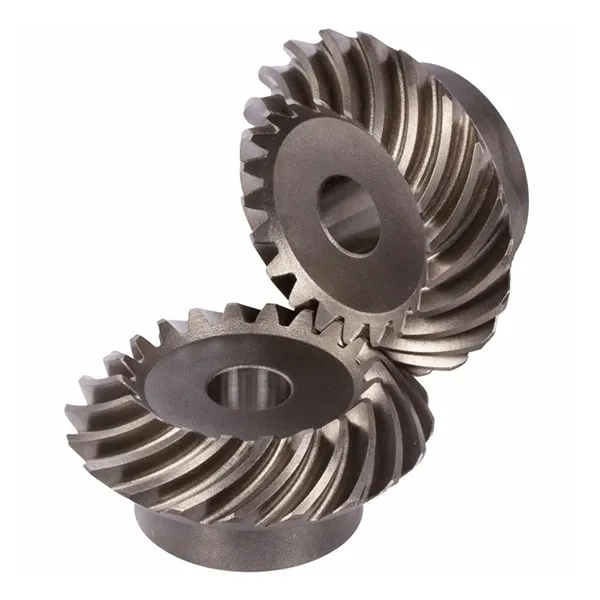

Spiral bevel gear set prepared for export packing
İhracat ambalajı için hazırlanan dişli seti.

Temel Avantajlar

Ürün Özellikleri

Düzgün çalışma ve düşük gürültü

Diş hattı kavisli olduğu için, herhangi bir anda en az iki diş birbirine geçmiş durumdadır ve temas, kanat boyunca ilerledikçe yük bir dişten diğerine aktarılır. Düz konik dişlide olduğu gibi tam genişlikte tek bir darbe anı yoktur, bu nedenle titreşim ve gürültü gözle görülür şekilde azalır; bu dişin, takım tezgahı millerinden binek araç akslarına kadar gürültünün kontrol edildiği yerlerde standart seçim olmasını sağlayan şey budur.

Yüksek yük kapasitesi ve eşit aşınma

Helis açısı örtüşme katsayısını artırır, bu da yükü daha fazla dişin paylaştığı ve her bir kanattaki temas basıncının daha düşük olduğu anlamına gelir. Daha uzun bir temas hattıyla birleştirilmiş daha düşük basınç, aşınmayı diş çizgisi yakınında yoğunlaştırmak yerine diş yüzeyine daha eşit bir şekilde yayar. Pratik sonuç, boyutuna göre daha ağır tork taşıyan ve sürekli görevde doğruluğunu daha uzun süre koruyan bir dişlidir.

Tek aşamada geniş oran aralığı

Spiral konik çiftin pinyonu beş kadar az dişle kesilebilir, bu da iki yerine dik açılı bir aşamada büyük bir redüksiyon oranının elde edilmesine olanak tanır. Bir makine tasarımcısı için bu, daha az parça, daha kısa gövde ve daha az birikmiş boşluk anlamına gelir; bu diş formunun kompakt dik açılı redüktörlerde bu kadar sık ​​görülmesinin nedeni budur.

Temas düzeni düzeltilebilir

Yan eğrilik kesici kafa yarıçapı tarafından ayarlandığından, temas deseni kesme aşamasında kaydırılıp düzeltilebilir ve ısıl işlemden sonra taşlamayla daha da iyileştirilebilir. Dişlerin gerçekte nereye değdiği üzerindeki bu kontrol, yıllarca sessizce çalışan bir dişli setini aylar içinde sızlayan ve çukurlaşan bir dişli setinden ayıran şeydir ve bu, yalnızca çizime değil, makineye ve operatöre bağlı bir yetenektir.

Göreve uygun malzeme ve yüzey işlemleri

Aynı diş geometrisi, yüksek torklu sürücüler için alaşımlı çelikten, korozyon direncinin önemli olduğu C45 veya paslanmaz çelikten ve daha hafif veya manyetik olmayan uygulamalar için pirinç, bakır, alüminyum veya POM'dan üretilebilir. Daha sonra yüzey işlemi çevreye uyum sağlayacak şekilde seçilir; korozyon koruması için çinko veya nikel kaplama, siyah oksit, Geomet veya Dacromet, alüminyum için anodizasyon ve görünüm ve ilave dayanıklılık için toz kaplama veya elektroforez.

Uygulamalar

Spiral Konik Dişlilerin Kullanıldığı Yerler

Bir sürücünün gerçek torku taşırken ve sessiz kalarak 90 derece dönmesi gereken her yerde:

  • Takım tezgahları— Aktarım doğruluğunun bitmiş parça kalitesini belirlediği iş mili tahrikleri, indeksleme kafaları ve besleme mekanizmaları
  • Otomotiv ve taşımacılık— düşük gürültülü, yüksek yüklü dik açılı bir çiftin gerekli olduğu diferansiyel ve son tahrik dişlileri
  • Otomatik kontrol makineleri— kam indeksleyiciler, döner tablalar ve al ve yerleştir mekanizmaları
  • Yarı iletken ve tıbbi ekipman— sadece güçlü olmak yerine pürüzsüz, sessiz ve tekrarlanabilir olması gereken sürücüler
  • Güneş enerjisi ekipmanları- dişli takımının yıl boyunca dış mekan koşullarında çalıştığı paletli döner tahrikler
  • Park sistemleri ve lojistik ekipmanları— Kompakt dik açı azaltma gerektiren kaldırma ve aktarma mekanizmaları
  • Yüksek hızlı demiryolu ve havacılık yer ekipmanları— Güvenilirlik ve düşük titreşimin belirtildiği yardımcı sürücüler
  • Genel endüstriyel makineler— pompalar, karıştırıcılar, konveyörler ve her türlü kompakt dik açılı dişli ünitesi

Uygulamanız listede yoksa, görevi açıklayın — giriş hızı, tork, oran ve montaj düzeni. Bir spiral konik çifti, ürettiği eksenel itme nedeniyle normalde şaftı ve yatak düzeniyle birlikte tasarlanır; dolayısıyla düzenlemeyi ne kadar erken görürsek sonuç o kadar iyi olur.

Özelleştirme

Çizime Göre Özel Spiral Konik Dişliler

Standart modül aralığının ötesinde, bir dişlinin muhafazanıza uygun olup olmadığına karar veren parametrelerin tümü ihtiyaca göre üretilebilir. Tipik özelleştirme şunları içerir:

  • Modül ve diş sayısı
  • Spiral açısı ve spiralin eli
  • Oran ve eşleşen çift
  • Delik, kama yuvası ve spline
  • Göbek ve montaj yüzeyi geometrisi
  • Malzeme seçimi
  • Hassasiyet sınıfı DIN6–DIN9
  • Yüzey işleme
  • Taşlanmış veya frezelenmiş diş kanadı
  • İşaretleme ve eşleştirilmiş set tanımlama

Boyutlandırılmış bir çizim, bir örnek dişli veya gerekli oran, tork ve zarfı gönderin; biz en yakın standart geometriyi onaylayalım veya yeni bir tane teklif edelim. Spiral konik çiftler uyumlu setler halinde sağlanır; bu nedenle, bir çiftin dişlisini değiştiriyorsanız bize bildirin; eşleşen bir çiftin yalnızca yarısını değiştirmek, her iki parçanın boyutu doğru olsa bile genellikle gürültüye ve hızlı aşınmaya neden olur.

Alıcı SSS

Alıcı SSS

  • Spiral konik dişli ile düz konik dişli arasındaki fark nedir?Diş çizgisi: düz konik dişler radyal olarak uzanır ve tüm genişlikleri boyunca aynı anda birbirine geçer; spiral konik dişler ise kavislidir, böylece temas dişin bir ucundan diğerine kademeli olarak yayılır. Kavisli form daha fazla örtüşme sağlar, böylece yük daha fazla diş tarafından paylaşılır, çalışma daha düzgün ve sessiz olur, aşınma daha eşit olur ve pinyon 5 dişe kadar kesilebilir.
  • Çizimime veya bir numuneye göre spiral konik dişli yapabilir misiniz?Evet. Boyutlandırılmış bir çizim veya modül, diş sayısı, spiral açısı, oran, delik ve malzeme içeren örnek dişliyi gönderin. Geometrinin mevcut takımlarla eşleşip eşleşmediğini veya yeni bir kesici kurulumu gerektirip gerektirmediğini doğrularız, buna göre teklif veririz ve yaklaşık 20 iş günü içinde bir numune sağlayabiliriz.
  • Hangi malzemeler ve yüzey işlemleri mevcut?Yüksek torklu sürücüler için alaşımlı çelik ve C45, korozyon direncinin gerekli olduğu yerlerde paslanmaz çelik ve daha hafif veya manyetik olmayan uygulamalar için pirinç, bakır, alüminyum veya POM. Yüzey işlemleri arasında çinko ve nikel kaplama, pasivasyon, oksidasyon, anodizasyon, Geomet, Dacromet, siyah oksit, fosfatlama, toz kaplama ve elektroforez yer alır. Bize ortamı söyleyin, biz de size bir tane önerelim.
  • Uyumlu bir çift mi yoksa tek bir ekipman mı sipariş etmeliyim?Eşleşen bir çift sipariş edin. Spiral konik dişliler alıştırılır ve temas desenleri bir takım olarak kontrol edilir; bu nedenle, mevcut bir çiftten yalnızca bir dişlinin değiştirilmesi, her iki parça da doğru ölçülse bile genellikle gürültüye ve daha hızlı aşınmaya neden olur. Yalnızca bir dişli hasar görmüşse, yedek parçanın hayatta kalan parçayla eşleştirilebilmesi için ikisini de bize gönderin.
  • Spiral konik dişlinin neden özel yataklara ihtiyacı vardır?Diş hattındaki helis açısı nedeniyle dişli, teğetsel ve radyal yüklere ek olarak mil boyunca eksenel bir itme kuvveti üretir. Rulmanların bu itme kuvvetini taşıyacak şekilde seçilmesi gerekir (genellikle konik makaralı veya açısal temas düzenlemesi), bu nedenle spiral konik çiftin şaft ve yatak düzeniyle birlikte belirlenmesi en iyisidir.
  • Toleransınız, teslim süreniz ve ödeme koşullarınız nelerdir?Tolerans, özelliğe ve hassasiyet derecesine bağlıdır; aile genelinde 0,001 mm ile 0,1 mm arasında değişir; Bize boşluk ve temas modeli gereksiniminizi söyleyin, biz de hangi sınıfın bunu başardığını doğrulayalım. Numuneler yaklaşık 20 iş günü sürer ve toplu üretim 25 gün sürer; numune fiyatları müşteri tarafından ödenen ekspres navlun ile birlikte 2–100 ABD Doları'dır ve ödeme koşulları T/T veya L/C'dir.

İlgili

İlgili Ürünler ve Daha Fazla Okuma

Spiral Konik Dişli Teklifi İsteyin

Çiziminizi, numunenizi veya gerekli modülü, oranı, torku ve zarfı gönderin. Geometriyi, hassas kaliteyi ve malzemeyi onaylıyoruz ve 24 saat içinde fiyat ve teslim süresini bildiriyoruz.

Şimdi Soruşturmayı Gönder

* Tolerans, teslim süresi ve fiyat rakamları ürün ailesi genelinde aralık olarak verilmiştir ve sipariş başına çizimle onaylanır. Spiral konik dişliler uyumlu çiftler halinde sağlanır; lütfen sipariş vermeden önce eşleşen parça numarasını onaylayın.
