Reach İstifleyici Teleskopik Silindir

Raydafon, 200 mm'den 220 mm'ye kadar standart iç çap, 150 mm'den 180 mm'ye kadar çubuk çapı, 8000 mm'ye kadar maksimum strok ve 30 MPa'ya kadar maksimum çalışma basıncına sahip, istifleyici bomları için çok kademeli teleskopik hidrolik silindirler üretmektedir. İç içe geçmiş tabla tasarımı, kompakt kapalı uzunluktan uzun bir teleskopik strok üretir ve en büyük tabla, silindir çıkışını bomun yük eğrisiyle eşleştirerek kaldırmanın başlangıcında en yüksek kuvveti sağlar. Aşama sayısı, montaj düzenlemesi ve bağlantı noktası konumları dahil olmak üzere, OEM teçhizatı veya orijinal çizime göre yapılmış bir yedek ünite olarak tedarik edilir. Raydafon'un Çin'in Ningbo kentindeki kendi fabrikasında üretilir; conta kitleri ve yedek bileşenler ayrı olarak satılır. Makine modelini, delik ve çubuk çapını, gerekli stroku, çalışma basıncını ve montaj tipini 24 saat içinde teklif almak üzere gönderin.

Reach Stacker Teleskopik Silindir — Çap 200–220 mm, Strok 8000 mm'ye kadar

Konteyner istifleyicilerin bomu için çok kademeli teleskopik hidrolik silindir. Beş veya daha fazla uzatma kademesi kısa bir kapalı uzunluğu uzun bir çalışma strokuna dönüştürür, böylece yayıcı daha uzun, daha ağır tek kademeli bir silindir olmadan yüksekliğe ve erişime doğru şekilde konumlandırılabilir. Raydafon tarafından Ningbo, Çin'de üretilmiştir ve OEM teçhizatı veya çizime yedek ünite olarak tedarik edilmiştir.

  • 200–220 mmDelik çapı
  • 150–180 mmÇubuk çapı
  • ≤ 8000 mmMaksimum strok
  • 30MPaMaksimum çalışma basıncı
  • TeleskopikÇok kademeli bom tahriki

Reach İstifleyici Teleskopik Silindir Üreticisi — Çap 200–220 mm, Strok 8000 mm'ye kadar

Bu silindir, uzanmalı istifleyici bomunun doğrusal tahrikidir: hidrolik basınç ilk olarak en büyük aşamaya girer ve birbirini takip eden her aşama, kompakt, kapalı bir uzunluktan uzun, kontrollü bir strok sağlamak üzere sırayla genişler. Bu teleskopik hareket, yayıcı bir konteynerin üzerine konumlandırılırken bomun kaldırılmasına, uzatılmasına ve tutulmasına olanak tanıyan şeydir; bir terminalin vardiya başına kaç konteyner taşıyacağını belirleyen işlemdir.

Raydafon bu silindiri hem OEM hem de satış sonrası tedarik için Çin'in Ningbo kentindeki kendi fabrikasında üretiyor. Standart delik çapları 200 mm ila 220 mm, çubuk çapları 150 mm ila 180 mm, maksimum 8000 mm'ye kadar strok ve maksimum 30 MPa çalışma basıncıdır. Makineniz farklı bir kademe kombinasyonu veya montaj düzeni kullanıyorsa, orijinal çizimi veya makine modelini gönderin, biz eşleştirelim. Aynı fabrikanın ilgili hidrolik silindirleri arasında daha genişteleskopik hidrolik silindirleraralığı vemobil vinç hidrolik silindirleriaile.

Teknik Özellikler

  • Ürün adıReach istifleyici teleskopik silindir
  • İşlevBomun doğrusal teleskopik hareketi
  • Delik çapı200 mm – 220 mm
  • Çubuk çapı150 mm – 180 mm
  • Maksimum strok≤ 8000 mm (teleskopik uzatma uzunluğu)
  • Maksimum basınç30MPa çalışma basıncı
  • Başvuruİstifleyiciye ulaşın
  • MontajMakine çizimine - pim, flanş veya çatal düzenlemesi
  • ÖzelleştirmeAşama sayısı, strok, delik, çubuk, montaj ve bağlantı noktası konumu

Standart erişimli istifleyici teleskopik silindirinin teknik özellik sayfası.

Öğe Şartname
Ürün adı Reach İstifleyici Teleskopik Silindir
Özellikler Bomun doğrusal teleskopik hareketini gerçekleştirir
Delik çapı 200 mm – 220 mm
Çubuk çapı 150 mm – 180 mm; maksimum strok ≤ 8000 mm
Basınç Maksimum 30MPa
Uygulamalar İstifleyiciye ulaşın

Lütfen strok ve basınca dikkat edin:8000 mm'lik rakam, makinenin kaldırma yüksekliği değil, silindirin teleskopik strokudur; genel kaldırma yüksekliği, özel istifleyicinizin bom geometrisine bağlıdır. 30 MPa rakamı silindirin maksimum çalışma basıncıdır; silindirin kullanım sırasında göreceği basınca göre seçilmesi için makinenizin hidrolik sisteminin nominal basıncını doğrulayın.

Teleskopik Silindir Erişimli İstifleyicide Nasıl Çalışır?

Teleskopik silindir, tek kademeli silindirden önemli bir açıdan farklılık gösterir: Bir piston ve bir çubuk yerine, sırayla uzanan bir dizi iç içe geçmiş aşama kullanır. En büyük kademe, en büyük etkili alana sahiptir ve bu nedenle en yüksek kuvveti üretir; bu nedenle, kaldırma işleminin en ağır kısmı (yükü kırma ve bomu yukarıya doğru çalıştırma), en mekanik avantaja sahip olan sahne tarafından gerçekleştirilir. Aşamalar uzadıkça etkili alan azalır ve hareket artarken kuvvet düşer; bu da bomun yük momentinin yükseldikçe değişmesiyle eşleşir.

Bu düzenleme aynı zamanda paketleme sorununu da çözüyor. 8 metrelik stroklu tek kademeli bir silindirin, strokuna yaklaşan kapalı bir uzunluğa ihtiyacı olacaktır ve bu, boma asla sığmayacaktır. İç içe geçmiş aşamalar kapalı uzunluğun çok küçük bir bölümünde aynı stroku verir; bu nedenle istifleyiciler, mobil vinçler ve damperli römorkların tümü uzun tek aşamalı silindirler yerine teleskopik silindirler kullanır.

Bu uygulamada hizmet ömrünü iki tasarım detayı belirler. Birincisi sızdırmazlıktır: Her aşama kendi conta setini ve kılavuzunu taşır ve aşamalar arası uyum, contaların yanlara doğru yüklenmemesi için hizalı olmalıdır. İkincisi ise yüzey durumudur: Açıkta kalan çubuk ve tabla yüzeyleri contaların karşı karşıya geldiği yüzeylerdir, dolayısıyla kum veya bükülmüş tabladan kaynaklanan çizikler doğrudan sızıntıya yol açar. Bir makine bir limanda uzun vardiyalar çalıştırdığında silindirin kendisi kadar, doğru filtreleme ve silecek contalarının düzenli muayenesi de önemlidir.

Ürün Detayı

Ürettiğimiz uzanma istifleyici teleskopik silindirinin fotoğrafları — sahne düzenlemesi, çubuk yüzeyi ve montaj arayüzü.

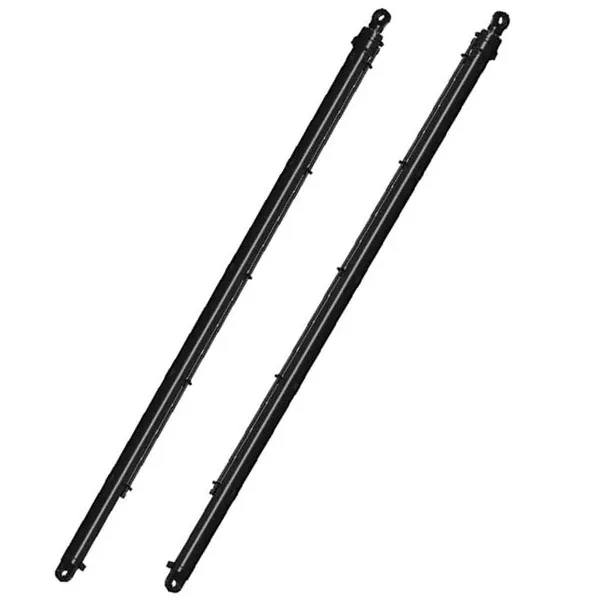

Reach stacker telescopic cylinder showing nested stages and rod surface
Reach istifleyici teleskopik silindiri — iç içe geçmiş aşamalar, çubuk yüzeyi ve montaj arayüzü.

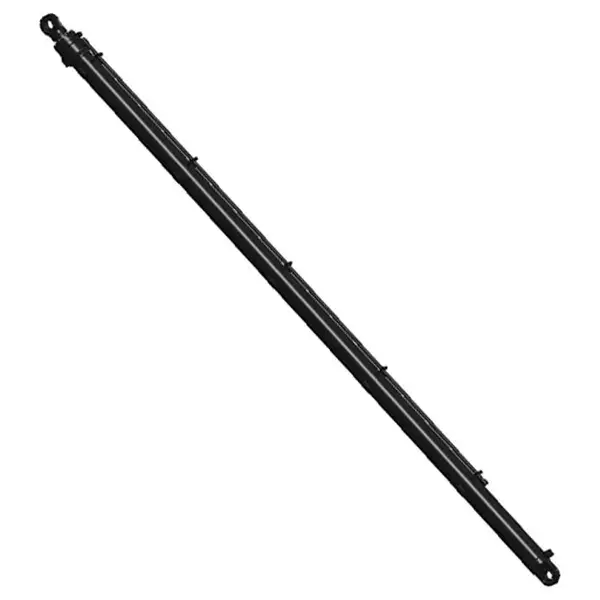

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Uzantılı istifleyici bom uygulamaları için çok kademeli teleskopik hidrolik silindir.
Reach stacker telescopic cylinder before packing and shipment
Montajı tamamlanan silindir kontrol edildi ve sevkiyata hazırlandı.
Reach stacker telescopic cylinder stage detail and seal arrangement
Teleskopik silindirin kademe detayı ve conta düzeni.

Ürün Avantajları

  • Kısa kapalı uzunluktan uzun erişimÇok kademeli yapı, geri çekilen silindiri bom boyunca kompakt tutarken 8000 mm'ye kadar strok sağlar, böylece makine daha uzun, daha ağır tek kademeli bir silindir taşımadan yayıcıyı yüksek ve uzak bir mesafeye yerleştirebilir.
  • Asansörün ihtiyaç duyduğu yere kuvvet uygulayınEn büyük kademe, bomdaki yük momentinin en büyük olduğu kaldırma işleminin başlangıcında en yüksek kuvveti sağlar ve daha küçük kademeler ise hareketi sağlar. Bu, silindir çıkışını makinenin gerçek yük eğrisiyle eşleştirir.
  • Ağır konteyner görevi için üretildiSilindir, yüksek kaliteli özel çelikten üretilmiştir ve aralıklı kullanım yerine yük altında uzun vardiyalar için belirlenen sızdırmazlık düzeniyle liman operasyonlarının sürekli çalışma döngüleri için tasarlanmıştır.
  • Fabrikadan doğrudan tedarikSilindir, Raydafon'un kendi fabrikasında üretilmekte ve monte edilmektedir, dolayısıyla sizinle üretim arasında herhangi bir ticari marj yoktur ve çizimler, contalar ve yedek parçalar, makinenin ömrü boyunca mevcut kalır.
  • Makinenizin çizimine göre yapılmıştırMontaj arayüzünün mevcut bir bomla eşleşmesi gereken yedek üniteler için önemli olan, delik, çubuk, strok, aşama sayısı, montaj düzeni ve bağlantı noktası konumları orijinal çizime göre üretilebilir.
  • Yükleme ve boşaltma döngülerini kısaltırYayıcının doğru, tekrarlanabilir konumlandırılması, bir konteynerin rıhtımdan veya güverteden daha az hareketle kaldırılmasına ve indirilmesine olanak tanıyarak, her geminin rıhtımda harcadığı süreyi ve terminalde karayolu araçlarının bekleme süresini kısaltır.

Yorulma ömrü, conta ömrü ve maksimum kuvvet, deliğe, basınca, görev döngüsüne ve makinenin hidrolik devresindeki kirliliğin ne kadar iyi kontrol edildiğine bağlıdır. Bize makine modelini, çalışma basıncını ve gerekli stroku verin, silindir konfigürasyonunu fiilen göreceği yüke göre doğrulayalım.

Uygulamalar

Birincil uygulama konteyner istifleyicinin bomudur, ancak mobil bir makinede kısa bir montaj uzunluğundan uzun bir strokun üretilmesi gereken yerlerde aynı teleskopik silindir tipi kullanılır.

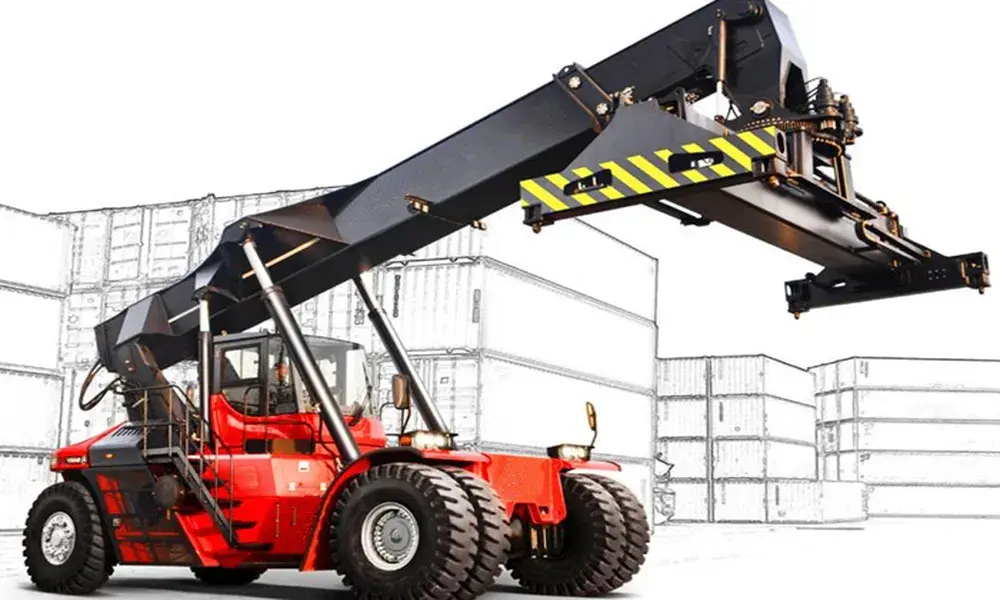

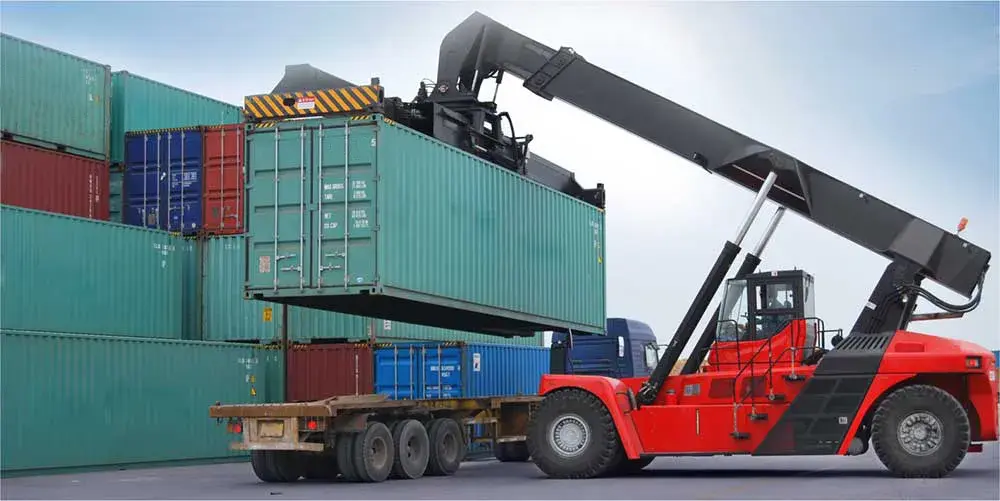

Reach stacker telescopic cylinder installed on a container handling machine boom
Bir konteyner elleçleme makinesinde hizmet veren istifleyici teleskopik silindirine ulaşın.

Liman ve konteyner terminali

Konteynerleri sürekli vardiya çalışması altında rıhtım, tersane ve karayolu araçları arasında hareket ettiren konteyner istifleyicilerindeki bom kaldırma ve uzatma.

Lojistik tersaneleri ve depolar

Şasi yeniden konumlandırılmadan yayıcının yüksekliğe ve mesafeye doğru şekilde konumlandırılması gereken yoğun istifleme işlemlerini gerçekleştiren makineler.

Aktarma ve yük istasyonları

Yükleme ve boşaltma döngülerinin gün boyunca tekrarlandığı ve silindir güvenilirliğinin verimi doğrudan belirlediği yüksek devirli operasyonlar.

Mobil vinçler

Aynı sahne prensibinin taşınabilir kapalı uzunluktan uzun erişim sağladığı teleskopik bom uzatması.

Damper ve römork ekipmanları

Strokun mevcut montaj alanına göre uzun olduğu devirme gövdeleri ve platform yükseltmesi için çok kademeli kaldırma silindirleri.

Değiştirme ve güçlendirme

Orijinal çizime veya ölçülen bir numuneye göre üretilmiş, mevcut bir istifleyicide aşınmış veya hasar görmüş bir bom silindirinin doğrudan değiştirilmesi.

Alıcı SSS

  • Bu, istifleyici teleskopik silindir kapağına hangi delik, strok ve basınçla ulaşıyor?Standart delik çapları 200 mm ila 220 mm, çubuk çapları 150 mm ila 180 mm, maksimum strok 8000 mm'ye kadar ve maksimum çalışma basıncı 30 MPa'dır. Genel kaldırma yüksekliği yalnızca stroka değil, makinenizin bom geometrisine bağlıdır; bu nedenle belirtirken her ikisini de onaylayın.
  • Bu silindir bir OEM parçası mı yoksa yedek parça mı?Raydafon tarafından kendi fabrikasında üretilir ve makine imalatçıları için OEM donanımı olarak veya halihazırda hizmette olan makineler için yedek ünite olarak tedarik edilebilir. Değiştirme için orijinal çizimi, makine modelini veya arızalı silindirin ölçülen boyutlarını gönderin.
  • Montajın bomla eşleşeceğini nasıl bileceğim?Montaj, bağlantı noktası konumlarıyla birlikte çizim pimi, flanş veya çatal düzenlemesine göre yapılır. Mevcut silindirin çizimini veya fotoğrafını ana boyutlarıyla birlikte gönderin; teklif vermeden önce arayüzü onaylayacağız.
  • Hangi bilgileri alıntılamanız gerekiyor?Makine modeli, delik ve çubuk çapı, gerekli strok, çalışma basıncı, çok kademeli bir tasarım ise kademe sayısı, montaj tipi ve adedi. Soruşturmayla birlikte bunlardan ne kadar çok alırsak, tasarımı ve fiyatı o kadar hızlı onaylayabiliriz.
  • Teleskopik silindirin servis ömrünü ne etkiler?Hidrolik yağın temizliği, sıyırıcı contaların durumu ve kademelerin hizalanması ana faktörlerdir. Kirlenme veya çentikli bir kademe yüzeyi contalara zarar verir ve sızıntıya neden olur; bu nedenle filtreleme ve düzenli inceleme, silindir özellikleri kadar önemlidir.
  • Teslim süresi nedir ve yedek contalar temin edilebilir mi?Teslim süresi, silindirin mevcut bir çizimle eşleşip eşleşmediğine veya yeni bir konfigürasyona ihtiyaç duyup duymadığına bağlıdır ve normalde talebin alınmasından sonraki 24 saat içinde fiyat teklifiyle onaylanır. Conta kitleri ve yedek bileşenler ayrı olarak temin edilebilir, böylece bir conta arızası sonrasında makine tekrar hizmete alınabilir.

İlgili Ürünler ve Daha Fazla Okuma

Reach Stacker Teleskopik Silindir Teklifi İsteyin

Makine modelini, delik ve çubuk çapını, gerekli stroku, çalışma basıncını, montaj tipini ve miktarını veya orijinal çizimi gönderin. Bomunuza göre yapılandırmayı onaylıyoruz ve 24 saat içinde fiyat ve teslim süresini bildirerek yanıt veriyoruz.

Şimdi Soruşturmayı Gönder

* 8000 mm rakamı silindir strokudur, makinenin kaldırma yüksekliği değildir. Lütfen sipariş vermeden önce hidrolik sisteminizin nominal çalışma basıncını ve montaj boyutlarını onaylayın.
