GIGL Tambur Şekli Dişli Kaplininin Değiştirilmesi

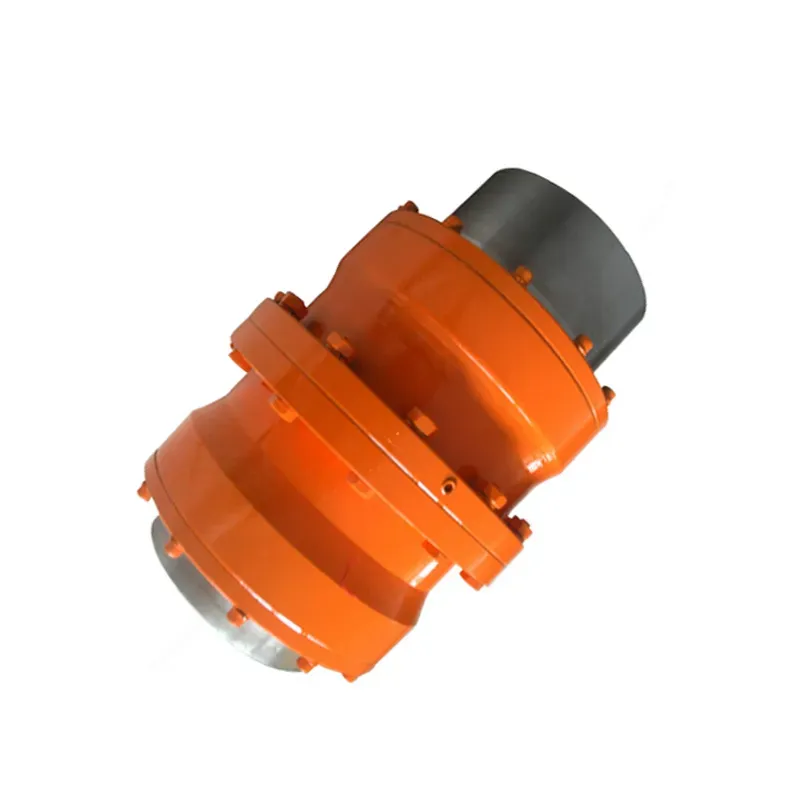

Ağır Hizmet Endüstriyel Transmisyon için GIGL Tambur Şeklinde Dişli Kaplini

Ağır makineleriniz (çelik haddeleme tezgahları, çimento fabrikası kırıcıları veya madencilik konveyörleri) yüksek torktan geri adım atmayacak bir kavramaya ihtiyaç duyuyorsa, Raydafon'unGIGL Tambur Şekli Dişli Kaplintam olarak bu iş için tasarlandı.

Gerçek Dünyada Kullanım için Tasarlanmış Tambur Şekilli Dişler

Bunu ne yapar?davul dişli kaplingöze çarpıyor mu? Tambur şeklindeki dişler. Yalnızca gücü aktarmazlar; gerçek dünyadaki kullanımın karmaşasını da hallederler. Maksimum tork 2000 kN·m'ye ulaşır, delik boyutları 50 mm ile 400 mm arasında değişir ve 1,5 dereceye kadar açısal sapma gerektirir. Bunun da ötesinde, sıradan kaplinlerin hızla yıpranmasına neden olabilecek eksenel ve radyal kaymaları da telafi eder.

Hassas Taşlanmış Kıvrımlı Dişli 42CrMo Çelik

Raydafon bunu 42CrMo yüksek mukavemetli çelikten yapar, ardından sarmal dişli dişlerini hassas bir şekilde taşlar; böylece güç akışı düzgün olur ve aşınma düşük kalır. Arayan alıcılar için temel bir ürünendüstriyel uygulamalar için yüksek torklu dişli kaplinleri; makineler sertçe itildiğinde bile çalışmaya devam eder.

ISO 9001 Sertifikalı ve Bakım Dostu

Bu bağlantı sadece sağlam değil, aynı zamanda bakım açısından da akıllıdır. ISO 9001 sertifikalıdır. Dişli ağı, tozlu madenlerde veya bunaltıcı çimento fabrikalarında bile titreşimi azaltacak ve servis ömrünü uzatacak şekilde yağlanmıştır. Kompakt yapısı, haddehanelere veya konveyör tahriklerine kurulumunun büyük bir projeye dönüşmeyeceği anlamına gelir. Bu yüzden en iyi seçimdirdayanıklı tambur dişli bağlantısıve madencilik ekipmanlarına yönelik özel dişli kaplinler için tercih edilen bir seçenektir; boyutlar ve yüzey işlemleri kurulumunuza göre özelleştirilebilir.

Çin'den Rekabetçi Fabrika Fiyatlandırması

Raydafon'un fabrikası Çin'de olduğundan, iyi kaliteyi mantıklı fiyatlarla dengeliyoruz. Herkese uygun tek parça satmıyoruz; makineleriniz için doğru kaplini elde etmek için sizinle birlikte çalışıyoruz. Daha az aksama süresi, daha iyi verimlilik ve ağır ekipmanınızın hareket etmesini sağlayan bir bağlantı.

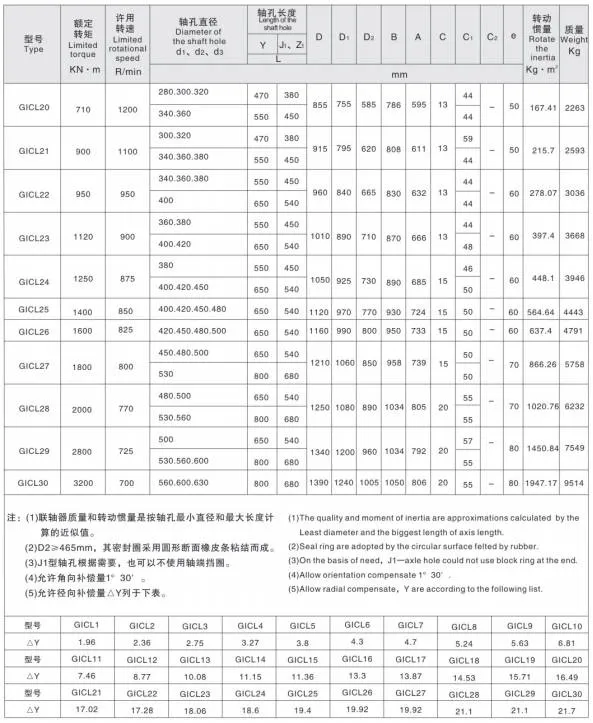

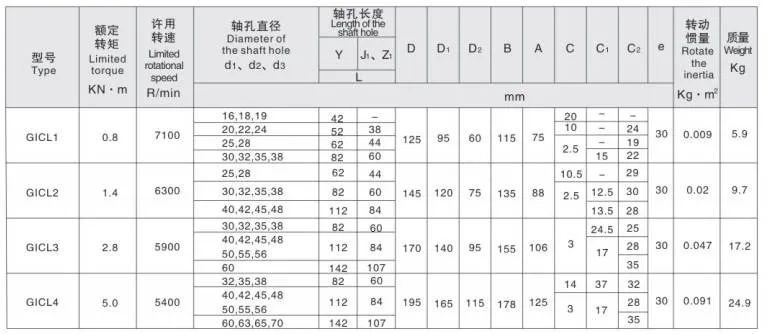

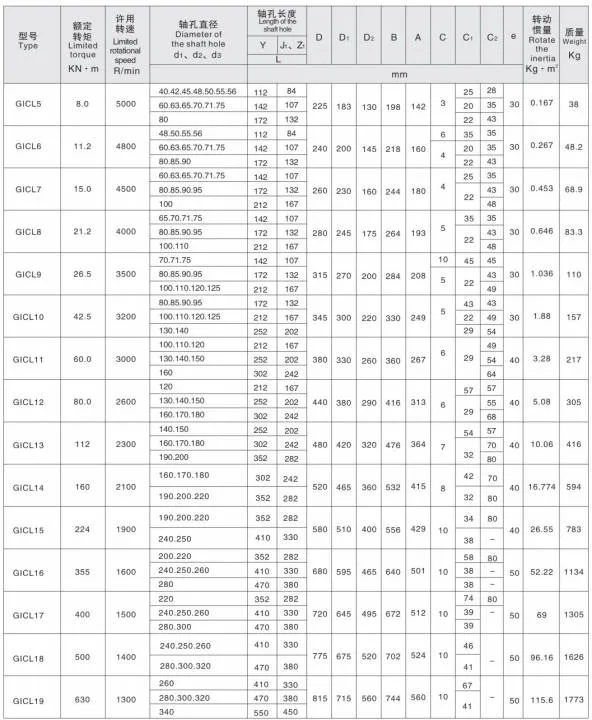

Ürün Özellikleri

Ürün Özellikleri

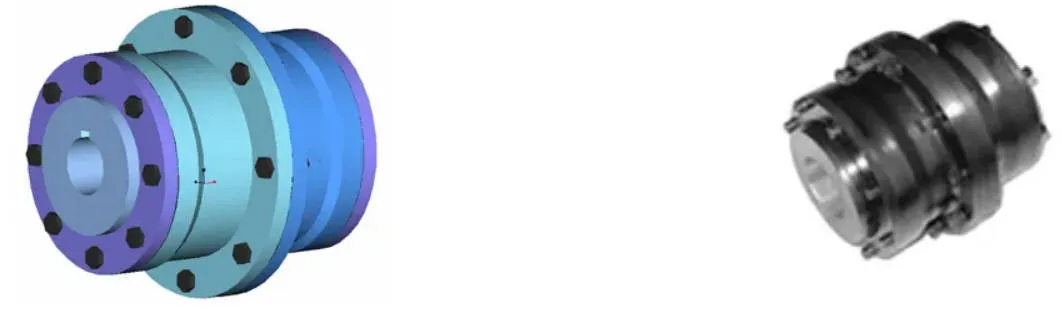

GIGL tambur şeklindeki dişli kaplini, güvenilir güç aktarımının tartışılmaz olduğu zorlu endüstriyel senaryolar için tasarlanmış, esnek dişli kaplin sistemlerinde yüksek performanslı bir seçenektir.

Düz Dişli Kaplinlere Göre %15–20 Daha Yüksek Yük Kapasitesi

Bunu gelişmiş kılan nedir?tambur şekli dişli kaplinEn iyi seçenek, yüksek tork iletimini sağlam tutarken açısal yanlış hizalamayı etkili bir şekilde ele alma yeteneğidir. Düz dişli dişli kaplinlerle karşılaştırıldığında GIGL modeli, aynı iç kovan dış çapı ve maksimum kaplin dış çapı koşulları altında yük toleransında ortalama %15-20 artış sağlar. Bu, onu yüksek yüklü GIGL uygulamaları için tercih edilen bir ürün haline getiriyor.

1°30'a Kadar Açısal Yer Değiştirme

En büyük avantajlarından biri gelişmiş açısal yer değiştirme telafisidir. Radyal yer değiştirme sıfır olduğunda, düz dişli dişli kaplinler yalnızca 1°'yi işler, ancak GIGL tambur şeklindeki dişli kaplin 1°30''a kadar çıkar; bu %50'lik bir gelişmedir. Bu, onu düşük hızlı, ağır yüklü ortamlar için ideal kılar.madencilik ve metalurji makineleriYanlış hizalama toleransının oyunun kurallarını değiştirdiği yer.

Optimize Edilmiş Diş Teması, Daha Düşük Gürültü, Daha Uzun Bakım Aralıkları

Tambur şeklindeki diş yüzeyi iç ve dış dişler arasındaki teması iyileştirir. Açısal yer değiştirme sırasında kenar sıkışması ve diş uçlarında gerilim yoğunlaşması gibi düz dişli bağlantılarla ilgili yaygın sorunları giderir. Aynı zamanda sürtünmeyi ve aşınmayı azaltır, gürültüyü azaltır ve bakım aralıklarını uzatır. Dış diş manşonunun geniş şekli, bakım ekipleri için montaj ve demontajı kolaylaştırır.

%99,7 İletim Verimliliği

İletim verimliliği söz konusu olduğunda, GIGL tambur şeklindeki dişli kaplini %99,7'ye ulaşıyor; bu rakam, imalattaki konveyör sistemlerinden inşaattaki ağır makinelere kadar endüstriyel dişli kaplin kullanımlarındaki güvenilirliğini ifade ediyor. Dış diş manşonu, ağır yükleri desteklemek için orta sertlikte diş yüzeylerine sahip yüksek kaliteli çelikten yapılmış, düzgün bir kavrama için tambur şeklindeki dişleri kullanır. İsteğe bağlı diş yüzeyi sertleştirme (HRC ≥ 56) dayanıklılığı daha da artırır. Hafif tasarımı dönme ataletini düşük tutar; hız ve hassasiyetin önemli olduğu ekipmanlar için idealdir.

Güvenilir Yağlama, Sızdırmazlık ve Değiştirilebilirlik

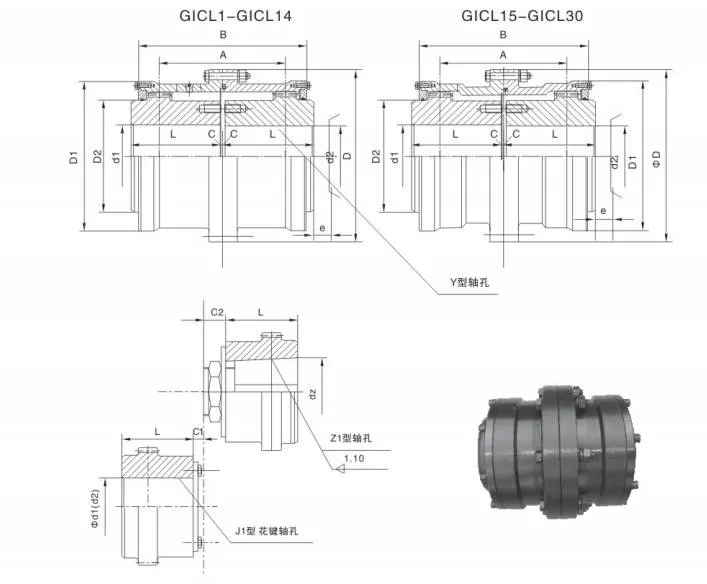

GIGL tambur şeklindeki dişli kaplininin uzun süre iyi çalışmasını sağlamak için, servis ömrünü uzatan ve bakımı kolaylaştıran güvenilir yağlama yapıları ve contalarla donatılmıştır. Simetrik tasarımı mükemmel değiştirilebilirlik sağlar, böylece parçaların değiştirilmesi kolaydır. Çevresel hızların 36 m/s'yi aştığı yüksek hızlı işlemler için dinamik dengeleme, titreşimi önler ve istikrarlı performans sağlar. Şaft deliği konfigürasyonları esneklik sunar; Y, Z1 ve J1 tiplerini farklı bağlantı ihtiyaçlarına uyacak şekilde birleştirir.

Tambur Şeklinde Dişli Kaplinlerin Tam Serisi

Raydafon, güvenilir birdişli kaplin üreticisi, GICL, GIICL, GICLZ, GIICLZ ve NGCL varyantları da dahil olmak üzere GIGL'nin ötesinde tambur şeklinde dişli kaplinler üretmektedir; bunların tümü kaliteyi garanti etmek için katı endüstri standartlarını karşılamaktadır.

Kompakt, Sert-Esnek, Az Bakım Gerektirir

Bu sert-esnek kaplin pek çok avantaja sahiptir: kompakt yapı, küçük dönüş yarıçapı, yüksek yük kapasitesi, üst düzey verimlilik, düşük gürültü ve uzun bakım döngüleri. Özellikle metalurji (haddehaneler), madencilik (kırıcılar), kaldırma ve taşıma (vinçler) ile petrol, kimya ve genel makine şaft şanzımanlarındaki düşük hız, ağır hizmet koşulları için çok uygundur.

Uygulama Notları

Esnekliği olmayan yüksek sertliği ve esnekliği nedeniyle, titreşim sönümleme, tamponlama veya son derece sıkı şaft hizalaması gerektiren (küçük titreşimlerin bile performansı etkileyebileceği hassas ekipmanlar gibi) makineler için önerilmez.

Uygulama Senaryoları

GIGL tambur şeklindeki dişli kaplini, yüksek torkun, yanlış hizalama toleransının ve dayanıklılığın kritik olduğu ağır sanayi sektörlerinde yaygın olarak kullanılmaktadır.

Neden Raydafon'dan Satın Almalısınız?

Raydafon Çin merkezli bir şirkettir.dişli kaplin tedarikçisiMekanik şanzıman bileşenlerinde on yıldan fazla deneyime sahip. İyi kaliteyi rekabetçi fabrika fiyatlarıyla dengeliyoruz ve her parçaya uygun tek boyutlu parçalar satmıyoruz; makinelerinize doğru kaplini eşleştirmek için sizinle birlikte çalışıyoruz.

Özel Ebatlar ve Yüzey İşlemleri

Belirli bir delik boyutuna, diş yüzeyi sertleştirmesine (HRC ≥ 56) veya özel bir mil deliği konfigürasyonuna mı ihtiyacınız var? Boyutları ve yüzey işlemlerini tam kurulumunuza uyacak şekilde uyarlıyoruz.

Hızlı Teslimat ve Teknik Destek

Standart modeller hızlı bir şekilde gönderilir ve mühendislik ekibimiz talep üzerine kurulum ve devreye alma konusunda rehberlik sağlar. Daha az aksama süresi, daha iyi verimlilik ve ağır ekipmanınızın hareket etmesini sağlayan bir bağlantı.
