Yüksek Redüksiyon Uygulamalarında Neden Hassas Sonsuz Dişliler Kullanılır?

Endüstriyel bir robot kolunun kompakt muhafazasının içinde, bir servo motor dakikada 6.000 devirle dönüyor. Ancak çıkış mili, ağır bir yükü konumlandırmak için yüzlerce Newton metrelik tork uygulayarak yavaş ve kasıtlı bir hassasiyetle hareket eder. Bu dramatik dönüşümü mümkün kılan bileşen,Hassas Dişli: sonsuz dişli. Herhangi bir üretim tesisine adım attığınızda konveyörlerde, asansörlerde, takım tezgahlarında ve paketleme ekipmanlarında sonsuz dişlilerin çalıştığını göreceksiniz. They are the unsung heroes of mechanical power transmission, converting high-speed, low-torque input into low-speed, high-torque output with a simplicity that other gear types cannot match. Peki neden sonsuz dişliler yüksek redüksiyon uygulamaları için varsayılan seçimdir? Cevap, diğer Hassas Dişli sistemlerinin kopyalayamayacağı benzersiz bir geometri, malzeme bilimi ve fizik kombinasyonunda yatmaktadır.

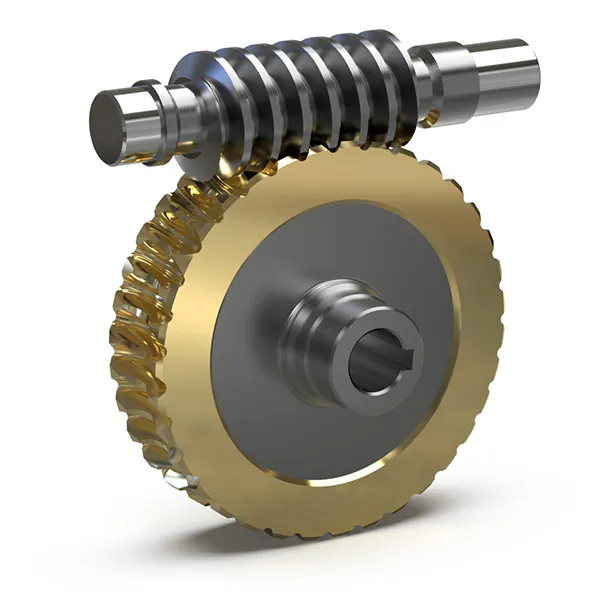

Bir sonsuz dişli çifti, dişli bir sonsuz vida (sürücü eleman) ve bir dişli çarktan (tahrik edilen eleman) oluşur. Bu konfigürasyon, temel bir mühendislik problemine zarif bir çözüm sunuyor: tek aşamada büyük hız düşüşlerinin nasıl elde edileceği. 60 dişli tekerleğe sahip tek başlangıçlı solucan, kompakt bir pakette 60:1 redüksiyon oranı sunar. Aynı azalmayı düz dişlilerle elde etmek, çok aşamalı bir düzenleme gerektirecek ve karmaşıklığı, maliyeti ve alanı artıracaktır. Sonsuz dişliler, redüksiyon kapasitesinin ötesinde, birçok uygulamada kritik olan iki ek avantaj sunar: Sorunsuz, sessiz çalışma sağlarlar ve güç kesildiğinde ters hareketi önleyecek şekilde kendi kendini kilitleyecek şekilde tasarlanabilir. Bu makale, geometrik ilkelerinden performansını tanımlayan malzeme seçimlerine kadar sonsuz dişlinin yüksek indirgeme uygulamalarındaki hakimiyetinin teknik temellerini araştırıyor.

İçindekiler

• 1. Bir Sonsuz Dişlinin Geometrisini Yüksek Redüksiyon için İdeal Yapan Nedir?
• 2. Sonsuz Dişlilerin Kayma Hareketi Verimi ve Aşınmayı Nasıl Etkiler?
• 3. Yüksek Redüksiyon Uygulamalarında Kendiliğinden Kilitlenme Özelliği Neden Kritiktir?
• 4. Yüksek Kaliteli Hassas Sonsuz Dişliyi Hangi Teknik Özellikler Tanımlar?
• 5. Sonuç
• 6. Sıkça Sorulan Sorular (SSS)

1. Bir Sonsuz Dişlinin Geometrisini Yüksek Redüksiyon için İdeal Yapan Nedir?

Sonsuz dişlilerin neden yüksek indirgeme uygulamalarında üstün olduğunu anlamak için öncelikle geometrilerini anlamamız gerekir. Standart bir cıvata düşünün. Siz döndürdükçe dişli mili boyunca doğrusal olarak ilerler. Şimdi bu cıvatayı bir daireye sardığınızı, böylece dişlerinin sürekli bir sarmal haline geldiğini hayal edin. Bu bir solucan. Onunla birleşen tekerlek, solucanın diş profiline uygun, özel olarak kesilmiş dişlere sahip bir dişlidir. Solucan döndüğünde, dişleri tekerleğin dişlerine geçerek tekerleği dönmeye zorlar. Bu sonsuz dişli çalışmasının temel prensibidir.

Yüksek azaltmanın anahtarı, solucanın dönüşü ile tekerleğin dönüşü arasındaki ilişkide yatmaktadır. Tek başlangıçlı bir solucan için (tek sürekli iş parçacığına sahip bir solucan), solucanın her tam dönüşü tam olarak bir iş parçacığını ilerletir. Bu iplik çarktaki bir dişe doğru baskı yaparak çarkın bir diş hareket etmesine neden olur. Tekerleğin 60 dişi varsa, tekerleğin bir tam dönüşünü tamamlamak için solucanın 60 kez dönmesi gerekir. Azaltma oranı basitçe tekerlekteki diş sayısıdır. Bu, tek bir dişli çiftinde elde edilen 60:1'lik bir azalmadır. Buna karşılık, düz dişlilerle 60:1'lik bir redüksiyon elde etmek, her biri kendi şaftına, yatağına ve yuvasına sahip olan en az üç aşamayı gerektirecek ve bu da şanzımanın karmaşıklığını ve maliyetini önemli ölçüde artıracaktır.

Çoklu başlangıçlı solucanlar dikkate alındığında geometri daha da güçlü hale gelir. İki başlangıçlı bir solucanın iki dişi vardır ve dönüş başına iki dişi ilerletir, bu da tekerlek dişlerinin oranının ikiye bölünmesiyle sonuçlanır. Üç başlangıçlı bir solucan, oranı üçe böler. Bu esneklik, tasarımcıların azaltma oranını verimlilikle dengelemesine olanak tanır. Daha yüksek indirgeme oranları, daha fazla kayma gerektiğinden genellikle daha düşük verimlilik anlamına gelir. Çok başlangıçlı solucanlar daha yüksek verimlilik ancak daha düşük azaltma oranları sunar. Bu basit geometrik ilişki (oran, diş sayısının başlangıçlara bölünmesine eşittir) sonsuz dişlileri yüksek indirgeme uygulamaları için bu kadar zarif bir çözüm haline getiren şeydir. Tek bir aşamayla, diğer Precision Gear türleriyle eşleşmesi zor bir aralık olan 5:1'den 100:1'in üzerindeki oranlara ulaşabilirsiniz.

Oran hesaplamasının ötesinde sonsuz dişlinin geometrisi de yük taşıma kapasitesini etkiler. Solucanın ipliği sürekli bir sarmaldır, bu da herhangi bir zamanda birden fazla dişin temas halinde olduğu anlamına gelir. This distributes the load over a larger area, reducing contact stress and allowing the gear to handle higher torques than a comparable spur gear. Fabrikamızda maksimum temas ve minimum stres konsantrasyonunu sağlamak için hassas taşlanmış diş profillerine sahip sonsuz dişliler üretiyoruz. Bu geometrik avantaj, kompakt form faktöründe yüksek tork gerektiren uygulamalarda sonsuz dişlilerin tercih edilmesinin nedenidir.

2. Sonsuz Dişlilerin Kayma Hareketi Verimi ve Aşınmayı Nasıl Etkiler?

Dişlerin minimum kaymayla birbirine doğru yuvarlandığı düz veya helisel dişlilerin aksine, sonsuz vida ile tekerleği arasındaki temas ağırlıklı olarak kayar. Bir tahtanın üzerinde sürüklenen bir tebeşir hayal edin. Solucanın ipliği, dönerken her dişin yüzeyi boyunca kayar, ısı üreten ve enerji tüketen bir sürtünme yaratır. Bu kayma hareketi, sonsuz dişlilerin diğer dişli türlerine göre daha az verimli olmasının temel nedenidir. İndirgeme oranına ve tasarım parametrelerine bağlı olarak verimlilik %50'den (yüksek oranlı, kendi kendine kilitlenen tasarımlar için) %90'ın üzerine (düşük oranlı, çok başlangıçlı tasarımlar için) kadar değişebilir.

Bu bir tasarım hatası değildir; geometrinin fiziksel bir sonucudur. Solucanın dişi aslında bir vidadır ve tekerleğin dişleri de "somun"dur. Herhangi bir vida-somun çiftinde kayma temel harekettir. The benefit is that this sliding allows for continuous, smooth engagement, eliminating the impact and noise that can occur with rolling contact gears. In applications where low noise and vibration are essential, such as in precision manufacturing equipment or medical devices, this trade-off is well worth the efficiency loss.

Kaymanın neden olduğu sürtünme ve aşınmayı yönetmek için sonsuz dişliler, dikkatle tasarlanmış malzeme ve yağlama kombinasyonuna dayanır. Solucan tipik olarak sert, aşınmaya dayanıklı bir yüzey sağlayan 42CrMo4 veya 20MnCr5 gibi sertleştirilmiş bir çelikten yapılır. Tekerlek daha yumuşak bir malzemeden, tipik olarak fosfor bronzundan (CuSn12 veya benzeri) yapılır. Bronz, solucanın dişine uyum sağlayarak ve daha pahalı olan solucan bileşenindeki aşınmayı azaltarak "kurban" bir malzeme görevi görür. Bronz ayrıca sürtünme katsayısını azaltan mükemmel taşıma özelliklerine sahiptir. Sertlik farkı (solucan tipik olarak 58-62 HRC iken bronz tekerlek 80-100 HB'dir) bilinçli bir tasarım tercihidir. Daha yumuşak olan bronz, tercihen aşınarak solucanı korur ve uzun bir hizmet ömrü sağlar.

Yağlama da aynı derecede kritiktir. Sonsuz dişliler, yüksek basınç ve kayma hızları altında yeterli bir yağlama filmi sağlamak için aşırı basınç (EP) katkı maddeleri içeren yüksek viskoziteli bir yağ gerektirir. Yeterli yağlama olmadığında, kayar kontak hızlı bir şekilde yapışma aşınmasına, sürtünmeye ve erken arızaya yol açacaktır. Fabrikamız, Hassas Dişli ürünlerimizin her biri için yüke, hıza ve çalışma koşullarına bağlı olarak özel yağlayıcılar önerir. Ayrıca sürtünmeden kaynaklanan ısıyı dağıtmak için dişli muhafazalarımızı yeterli yağ kapasitesi ve soğutma kanatçıkları ile tasarlıyoruz.

Aşağıdaki tablo, tipik bir yüksek kaliteli Hassas Sonsuz Dişlinin temel malzeme ve yağlama özelliklerini özetlemektedir.

Bu kayma hareketini anlamak, yüksek redüksiyon uygulamaları için Hassas Dişli seçen herkes için çok önemlidir. Verimlilik ve sorunsuz çalışma arasındaki denge, doğru malzeme ve yağlama seçimiyle birleştiğinde, başarılı bir sonsuz dişli tasarımı sağlayan şeydir. Fabrikamız, Hassas Dişli ürünlerimizi en zorlu uygulamalarda güvenilir, uzun süreli performans sunacak şekilde optimize ederek onlarca yıllık deneyime dayanarak bu ödünleşimleri geliştirdi.

3. Yüksek Redüksiyon Uygulamalarında Kendiliğinden Kilitlenme Özelliği Neden Kritiktir?

Ağır bir yük taşıyan bir yük asansörü düşünün. Aniden elektrik kesiliyor. Motor durur ve yük yer çekiminin etkisiyle alçalmaya başlar ve tehlikeli bir hıza ulaşır. Tipik bir vites kutusunda bu olur. Düzgün tasarlanmış bir sonsuz dişli sisteminde böyle bir durum söz konusu değildir. Yük durur ve sonsuz vida ile tekerlek arasındaki sürtünme sayesinde yerinde tutularak asılı kalır. Bu, birçok yüksek redüksiyon uygulamasında kritik olan, sonsuz dişlilere özgü bir özellik olan kendi kendini kilitleme özelliğidir.

Kendiliğinden kilitlenme durumu, sonsuz dişlilere yüksek redüksiyon kapasitesini sağlayan aynı geometriden kaynaklanır. Solucan bir vidadır ve tekerlek bir somundur. Vidayı döndürmeyi bıraktığınızda, sürtünme aşılmadıkça somun vidayı geriye doğru itmez. Bir sonsuz dişlide, sürtünme açısı (sürtünme katsayısı ve basınç açısı tarafından belirlenir) sonsuz vida dişinin ilerleme açısını aştığında kendiliğinden kilitleme meydana gelir. Bu koşul karşılandığında, tekerlek üzerindeki yük sonsuz vidayı döndürmek için gereken sürtünmeyi yenemez. Sistem yükü yerinde tutarak kilitlenir.

Kendiliğinden kilitleme özelliği otomatik değildir. Redüksiyon oranına ve sürtünme katsayısına bağlıdır. Genel olarak, 30:1 veya daha yüksek indirgeme oranına sahip tek başlangıçlı bir solucan, tipik çalışma koşulları altında kendi kendini kilitleyecektir. Daha yüksek sürtünme (artan yük veya daha zayıf yağlama nedeniyle) kendi kendine kilitlemeyi daha etkili hale getirir. Tersine, daha düşük sürtünme, kendi kendine kilitlenmeyi azaltabilir veya ortadan kaldırabilir. Yağlayıcı seçiminin kritik olmasının nedeni budur: Sürtünmeyi azaltmada çok etkili bir yağlayıcı, dişlinin kendi kendini kilitleme özelliğini istemeden bozabilir.

Kendiliğinden kilitleme birçok uygulamada çok önemli bir güvenlik özelliğidir. Frenlere veya diğer tutma cihazlarına olan ihtiyacı ortadan kaldırarak tasarımı basitleştirir ve maliyeti azaltır. Ayrıca güç kaybı sırasında istenmeyen hareketleri önleyerek güvenliği artırır. Örneğin bir konveyör sisteminde kendinden kilitleme, motor kapatıldığında bandın geri dönmesini önler. Bir takım tezgahında, elektrik kesintisi sırasında takımı yerinde tutar. Bu özellik, sonsuz dişlilerin vinçlerde, asansörlerde ve yük tutmanın gerekli olduğu herhangi bir uygulamada yaygın olarak kullanılmasının nedenidir.

Takas, verimliliktir. Kendiliğinden kilitlenen sonsuz dişliler doğası gereği kendiliğinden kilitlenmeyen tasarımlara göre daha az verimlidir çünkü kilitleme etkisini elde etmek için sürtünme gereklidir. Yükü tutan sürtünme aynı zamanda normal çalışma sırasında sistemin gücünü de tüketir. Yük tutmanın gerekli olmadığı uygulamalarda verimliliği artırmak için daha düşük sürtünme katsayısına sahip çok başlangıçlı bir solucan kullanılabilir.

Fabrika mühendislerimiz, redüksiyon oranını, basınç açısını ve beklenen sürtünme katsayısını hesaba katarak herhangi bir özel tasarım için kendiliğinden kilitleme durumunu hesaplayabilir. Bu analiz, Hassas Dişli ürünlerimizin, yük tutma ihtiyacını verimlilik ihtiyacıyla dengeleyerek her uygulamanın özel gereksinimlerini karşılamasını sağlar.

4. Yüksek Kaliteli Hassas Sonsuz Dişliyi Hangi Teknik Özellikler Tanımlar?

Yüksek redüksiyon uygulaması için Hassas Dişli seçimi, teknik özelliklerin kapsamlı bir şekilde değerlendirilmesini gerektirir. Bu parametreler dişlinin performansını, ömrünü ve belirli bir uygulamaya uygunluğunu tanımlar. Aşağıdaki tabloda Hassas Sonsuz Dişli ürünlerimizin temel teknik özelliklerine genel bir bakış sunulmaktadır. Tutarlı ve güvenilir performans sağlamak için üretim sürecimiz sırasında her parametre dikkatle kontrol edilir.

Bu tablodaki her spesifikasyon, donanımın performansı hakkında bir hikaye anlatır. Merkez mesafesi dişlinin boyutunu ve tork kapasitesini belirler. Daha büyük bir merkez mesafesi, daha yüksek yükleri kaldırabilecek daha büyük dişlilere olanak tanır. Redüksiyon oranı, dişlinin işlevini tanımlayan birincil parametredir. Modül ve diş profili, dişlinin çalışmasının sağlamlığını ve düzgünlüğünü belirler. The gear precision grade, typically DIN 4 to 6 for high-quality worm gears, directly affects the noise, vibration, and smoothness of the transmission. Fabrikamızın Hassas Dişli ürünleri, zorlu uygulamalarda olağanüstü performans sağlayacak şekilde DIN 5 veya daha yüksek bir standarda göre üretilmektedir.

Fabrikamız bu spesifikasyonları elde etmek ve doğrulamak için gelişmiş CNC taşlama ve ölçüm ekipmanı kullanmaktadır. Taşlama makinelerimiz, diş profillerini mikron düzeyinde doğrulukla üreterek, doğru birbirine geçme deseni ve yük dağılımını sağlar. Dişli test cihazları ve koordinat ölçüm makineleri de dahil olmak üzere ölçüm ekipmanlarımız, her dişlinin belirtilen toleransları karşıladığını doğrular. Detaylara gösterilen bu dikkat, yüksek kaliteli Hassas Dişliyi standart olandan ayıran şeydir ve güvenilirlik ve hassasiyetin en üst düzeyde olduğu endüstrilerde ürünlerimize güvenilmesinin nedeni de budur.

5. Sonuç

Hassas Sonsuz Dişli, mühendislik değiş tokuşlarında bir ustalık sınıfıdır. Geometrisi, diğer dişli türleriyle elde edilmesi zor olan doğal, yüksek hızlı redüksiyon oranları sağlar. Its sliding action, while reducing efficiency, enables smooth, quiet operation and allows for a self-locking capability that is critical for safety in many applications. The combination of hardened steel worms and bronze wheels, supported by proper lubrication, yields a durable transmission system that delivers years of reliable service. Whether you are designing a conveyor system, a machine tool, or an agricultural implement, the worm gear offers a solution that is simple, effective, and proven.

Şu tarihte:RaydafonFabrikamız 20 yılı aşkın süredir yüksek kaliteli Hassas Dişli ürünleri üretmektedir. Sonsuz dişlilerimiz, DIN 5'e kadar hassas derecelerle en zorlu spesifikasyonları karşılayacak şekilde tasarlanmıştır. Kapsamlı teknik destek ve sıkı kalite kontrolüyle desteklenen eksiksiz bir boyut ve oran yelpazesi sunuyoruz. Precision Gear ihtiyaçlarınız için güvenilir bir ortak arıyorsanız, başvurunuzu görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Bugün Raydafon Technology Group Co., Limited ile iletişime geçinHassas Sonsuz Dişli çözümlerimizin bir sonraki projenize nasıl güç verebileceğini keşfetmek için.

6. Sıkça Sorulan Sorular (SSS)

Soru 1: Tek başlangıçlı solucan ile çok başlangıçlı solucan arasındaki fark nedir ve aralarında nasıl seçim yapabilirim?

Cevap: Tek başlangıçlı bir solucanın tek bir sürekli dişi vardır, bu da belirli bir tekerlek diş sayısı için en yüksek azalma oranına neden olur. Redüksiyon oranı çarktaki diş sayısına eşittir. Çok başlangıçlı bir solucanın iki veya daha fazla iş parçacığı vardır, bu da azaltma oranını azaltır ancak verimliliği artırır. Örneğin, tek başlangıçlı sonsuz dişliye sahip 60 dişli bir tekerlek 60:1 oran verir; iki başlangıçlı solucanda oran 30:1'dir. Maksimum azaltmanın gerekli olduğu ve verimliliğin daha az kritik olduğu durumlarda tek başlangıçlı solucanı seçin. Daha yüksek verimlilikle orta düzeyde bir azalmaya ihtiyaç duyduğunuzda veya kendi kendine kilitlemenin gerekli olmadığı durumlarda çok başlangıçlı solucanı seçin.

Soru 2: Sonsuz dişliler neden bu kadar fazla ısı üretiyor ve bu nasıl yönetilebilir?

Cevap: Sonsuz dişlideki ısı, sonsuz dişli ile çark dişleri arasındaki sürtünmeden kaynaklanır. Bu, sonsuz dişli geometrisinin doğal bir özelliğidir. Isıyı yönetmek için sonsuz dişli sistemleri, sürtünmeyi azaltmak ve ısıyı uzaklaştırmak için yeterli yağlamaya ihtiyaç duyar. Muhafaza, ısıyı konveksiyon yoluyla dağıtmak için yeterli yüzey alanına sahip olacak şekilde tasarlanmalıdır. Yüksek güçlü uygulamalarda cebri soğutma (fanlı soğutma veya sıvı soğutma) gerekli olabilir. Fabrikamız özel uygulamanız için uygun soğutma yöntemini önerebilir.

Soru 3: Sonsuz dişlimin aşırı aşınma yaşayıp yaşamadığını nasıl belirleyebilirim?

Cevap: Sonsuz dişlide aşırı aşınmanın en yaygın belirtileri artan boşluk, artan gürültü ve yüksek çalışma sıcaklıklarıdır. Dişli dişlerinin görsel olarak incelenmesi, cilalanmış veya aşınmış görünüm, çukurlaşma veya sürtünme gibi aşınma belirtilerini ortaya çıkarabilir. Düzenli yağ analizi, aşınma parçacıklarının varlığını tespit ederek aşınmanın erken bir göstergesini sağlar. En güvenilir yöntem, dişlinin zaman içindeki performansını izlemek ve periyodik muayeneler yapmaktır. Fabrikamız, dişlinin çalışma koşullarına bağlı olarak rutin bir denetim programı önerir.

Soru 4: Sonsuz dişli, yük nedeniyle geriye doğru hareket ettirilebilir mi?

Cevap: Bu, dişlinin tasarımına bağlıdır. Dişli kendiliğinden kilitleniyorsa, yük sonsuz vidayı geriye doğru hareket ettiremez. Ancak sürtünme yetersizse (düşük yük, yüksek yağlama veya küçük redüksiyon oranına sahip çoklu başlatma tasarımından dolayı), yük solucanı geri itebilir. Birçok uygulamada bu istenmeyen bir durumdur ve kendi kendine kilitleme özelliği kasıtlı olarak dahil edilmiştir. Diğer uygulamalarda güvenlik veya operasyonel nedenlerden dolayı arkadan sürülebilirlik gerekebilir. Fabrikamız, özel uygulamanız için uygun kendinden kilitleme özelliklerine sahip bir Hassas Dişli tasarlayabilir.

Soru 5: Yüksek kaliteli bir sonsuz dişlinin tipik hassaslık derecesi nedir?

Cevap: Yüksek kaliteli bir Hassas Dişli genellikle DIN 5 veya AGMA 12 kalite standartlarına veya daha iyisine göre üretilir. Bu kaliteler düzgün çalışma, düşük gürültü ve minimum boşluk sağlar. Daha az zorlu uygulamalar için DIN 6-7 kabul edilebilir. Fabrikamız, takım tezgahı konumlandırma ve robot teknolojisi gibi en yüksek hassasiyetteki uygulamalar için DIN 4 sınıfına göre sonsuz dişliler üretebilmektedir. Hassasiyet derecesinin seçimi uygulamanın doğruluğuna ve gürültü gereksinimlerine bağlıdır.
