SWC-WH Esnek Kaynaksız Tip Üniversal Kaplin

SWC-WH Esnek Kaynaksız Tip Üniversal Kaplin

Raydafon'un Esnek Kaynak Tipi Üniversal Kaplinsiz SWC-WH elastik olmayan kaynaklı üniversal kaplinleri, güvenilir iletim sağlamak için kaynaklı bağlantılar kullanır ve bu da onları metalurji ve madencilik ekipmanı gibi yüksek yüklü uygulamalar için güvenilir bir seçim haline getirir. Çin'de fiziksel bir bağlantı üreticisiyiz. Güvenilir bir üretici olarak istikrarlı bir tedarik sunuyoruz ve ayrıntıları ekipmanınızın özelliklerine göre uyarlayabiliyoruz. Fiyatlandırma ayrıntıları için lütfen doğrudan bizimle iletişime geçin.
Kaynaklı Boyunduruk · Esnek Eleman Yok · OEM'e Hazır

SWC-WH Esnek Kaynaksız Tip Üniversal KaplinAğır Hizmet Tahrik Milleri

Haddehaneler, vinçler, madencilik ve metalurji tahrikleri için üretilmiş sert, kaynak tipi bir kardan kaplini. Kaynaklı boyunduruk cıvatalı bağlantı gevşemesini ortadan kaldırır. Hassas iğneli rulmanlar sürtünmeyi düşük tutar. 100–550 mm çap, 710 kN·m'ye kadar tork, 35CrMo alaşımlı çelik, Ningbo, Çin'de ISO 9001 üretimi.

delik100 – 550mm
Nominal Tork1,25 – 710 kN·m
Katlama Açısı15° – 25°
Malzeme35CrMo Çelik
Adedi1 Adet
Kurşun zamanı15 – 30 Gün

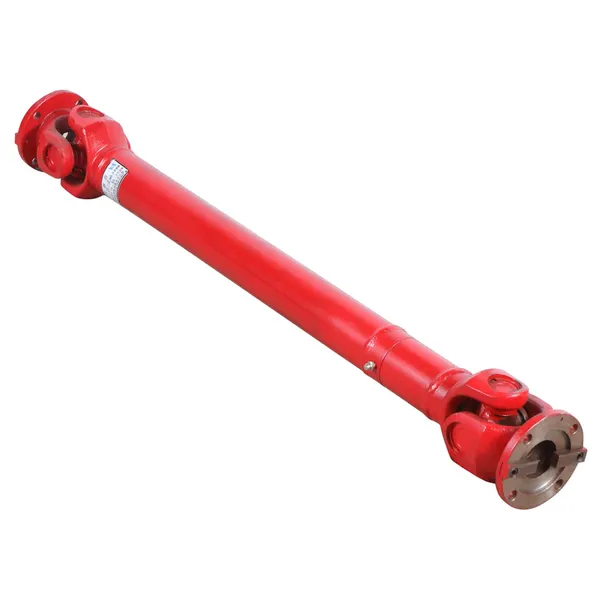

SWC-WH without flex welding type universal coupling welded yoke product photo

01Esnek Kaynak Tipi Üniversal Kaplin Olmayan SWC-WH Nedir?

SWC-WH birsert üniversal mafsal kapliniTorku kaynaklı bir boyunduruk ve hassas iğneli rulmanlar üzerinde çalışan merkezi bir çapraz aracılığıyla ileten. Esnek tip kaplinlerden farklı olarak şunları içerir:elastik eleman yokYani aşınacak lastik, yay paketi ve telafi edici esnek eleman yoktur. Bu, sürücünün talep ettiği durumlarda onu tercih edilen seçenek haline getiriyoryüksek tork, yüksek şok direnci ve uzun servis ömrüburulma sönümlemesi yerine.

Kaynaklı boyunduruk, cıvatalı boyunduruk tasarımlarından temel farktır. Sürekli titreşim altında cıvatalı bağlantılar gevşeyebilir, bu da aşınmaya, geri tepmeye ve sonunda arızaya neden olabilir. Kaynak, bu arıza modunu tamamen ortadan kaldırır. Alıcılar için kaynakendüstriyel tahrik milleri için üniversal kaplinlerBu, kaplinin hizmet ömrü boyunca daha az bakım duruşu ve daha düşük toplam sahip olma maliyeti anlamına gelir.

Uygulamanızın rijitlik yerine burulma uyumluluğuna ihtiyacı varsa bunu aşağıdakilerle karşılaştırın:SWC-BH standart esnek kaynak tipiveya uzun açıklıklıSWC-CH uzun esnek kaynak tipiiki boyunduruk arasına esnek bir öğe ekleyen.

02SWC-WH Teknik Özellikleri: Delik, Tork ve Yanlış Hizalama Aralığı

Aşağıdaki tabloda SWC-WH serisindeki her standart boyut listelenmektedir. Teklif istemeden önce bunu şaft çapınıza, gerekli nominal torka ve mevcut kurulum uzunluğuna uyacak şekilde kullanın. Talep üzerine özel delikler, kama kanalları ve uzunluklar mevcuttur.

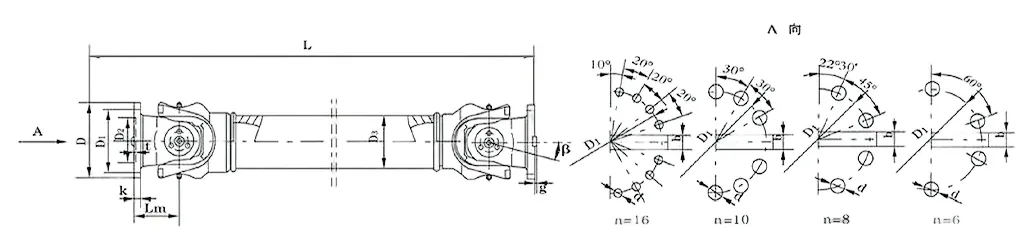

SWC-WH Esnek Kaynaksız Tip Üniversal Kaplin - Tam Boyut Tablosu
Modeli D (mm) Tn (kN·m) Tf (kN·m) β (°) L dk. D1 (js11) D2 (H7) D3 Lm yok k t b (h9) g Atalet (kg·m²) Ağırlık (kg)
L dk. +100mm L dk. +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Yalnızca Açısal

SWC-WH, 15°–25°'ye kadar açısal yanlış hizalamayı telafi eder. Eksenel hareket için bunu kayar spline şaftla eşleştirin.

Tork Seçimi

Şok düzeyine ve görev döngüsüne bağlı olarak nominal torka 1,5–2,5 servis faktörü uygulayın.

Delik Eşleştirme

Yukarıda listelenen standart D1 js11 / D2 H7 delikleri. Özel kademeli veya kanallı delikler mevcuttur.

Flanş Alternatifi

Şaftınız flanş arayüzü kullanıyorsa, bkz.SWC-WF flanş tipiaynı seride.

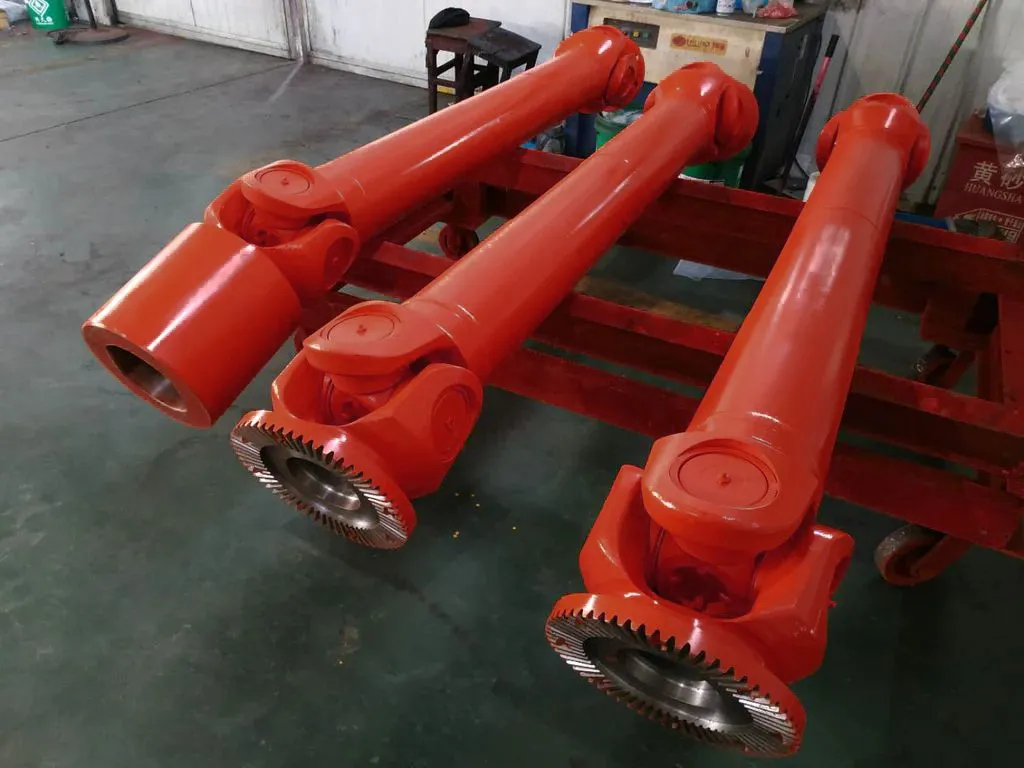

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Alıcılar Ağır Hizmet Makinaları için Neden Kaynaklı Boyunduruk Kaplinlerini Tercih Ediyor?

Tedarik mühendisleri SWC-WH'yi üç ticari nedenden dolayı seçiyor:daha az arıza süresi, daha az değiştirme döngüsü ve çalışma saati başına daha düşük toplam maliyet.

  • Cıvatalı bağlantı gevşemesi yok.Kaynaklı boyunduruk, haddehaneler ve kırıcılardaki cıvatalı boyunduruk kaplinlerinin ömrünü kısaltan titreşimi azaltan arıza modunu ortadan kaldırır.
  • Yüksek tork yoğunluğu.Kompakt bir alanda 710 kN·m'ye kadar nominal tork, çoğu ağır tahrik mili görevlerini karşılar.
  • Hassas iğneli rulmanlar.Düşük sürtünme, yüksek verimlilik ve uzun gresleme aralığı bakım ihtiyacını azaltır.
  • 35CrMo alaşımlı çelik.Madencilik, metalurji ve denizcilik ortamlarında aşınma, yorulma ve şok direnci için ısıl işlem görmüştür.
  • Geniş açı toleransı.15°–25° dengeleme, kurulum sırasında hizalama maliyetini azaltır.
  • Servis edilebilir tasarım.Değiştirilebilir aşınma parçaları, kaplinin ekonomik ömrünü tek bir değiştirme döngüsünün ötesine uzatır.

04SWC-WH Kaplinlerin Kullanıldığı Yerler: Uygulamalar ve Endüstriler

SWC-WH, sert, yüksek torklu kaplinlerin sürekli şok ve titreşime dayanması gereken yerlerde kullanılır. Tipik kurulumlar şunları içerir:

Çelik Haddehaneleri Metalurji Hatları Tavan Vinçleri Liman Kaldırma Makinaları Madencilik Konveyörleri Kırıcılar ve Sondaj Makinaları Deniz Tahrik Sistemi Güverte Makinaları Çimento ve Kağıt Tahrikleri Ağır Hizmet Test Tezgahları Yenilenebilir Enerji Tahrikleri Kimyasal Proses Hatları

Tahrikiniz ayrıca eksenel yer değiştirme veya burulma uyumluluğu gerektiriyorsa, kılavuzun tamamını inceleyin.evrensel bağlantı aralığıveya alternatifdişli kaplin serisibelirtmeden önce.

05Özel SWC-WH Kaplinleri: OEM, Özel Etiket ve Çizim Bazlı Üretim

Raydafon birOEM evrensel kaplin üreticisibir ticaret şirketi değil. Özelleştirme, Çin'in Ningbo kentindeki kendi ISO 9001 tesisimizde gerçekleştirilir.

Delik ve Kama Yuvası

D1 js11, D2 H7 veya özel tolerans. Paralel anahtar, spline veya sıkma diski arayüzü.

Flanş Deseni

Cıvata dairesi, pilot çapı ve cıvata sayısı, karşı flanş çiziminize uygun.

Uzunluk ve Denge

Lmin ve uzatılmış uzunluklar. Yüksek hızlı şaftlar için dinamik denge kaliteleri.

Kaplama ve Markalama

Boyama, siyah oksit, çinko kaplama. Özel etiketli isim plakası ve işaretleme.

Şaft boyutlarınızı ve görev döngünüzü içeren bir PDF, DWG, DXF veya STEP çizimi gönderin. Mühendislerimiz 24 saat içinde boyutsal bir öneri ve fiyat teklifi sunar.

06Kalite Kontrol, Sertifikalar ve 12 Ay Garanti

Her SWC-WH kaplin, sevkıyattan önce belgelenmiş bir inceleme yolundan geçer. Bu, yurtdışındaki alıcıların satıcı onayı ve gelen denetim için güvendikleri kanıt izidir.

  • ISO 9001 sertifikalı üretim süreci
  • Gelen çelik doğrulama ve ısıl işlem kayıtları
  • Delik, kama yuvası ve Lmin için boyutsal inceleme raporu
  • Boyunduruk ekleminde kaynak muayenesi
  • Paketlemeden önce rulman yerleştirme ve dönme testi
  • Üretim hatalarına karşı 12 aylık sınırlı garanti

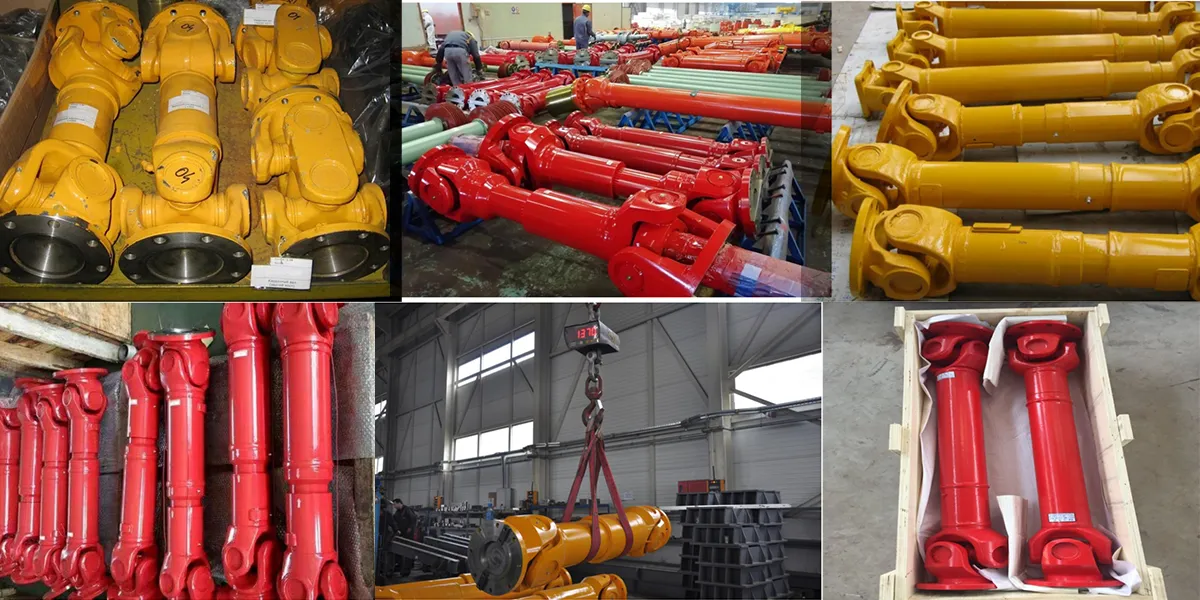

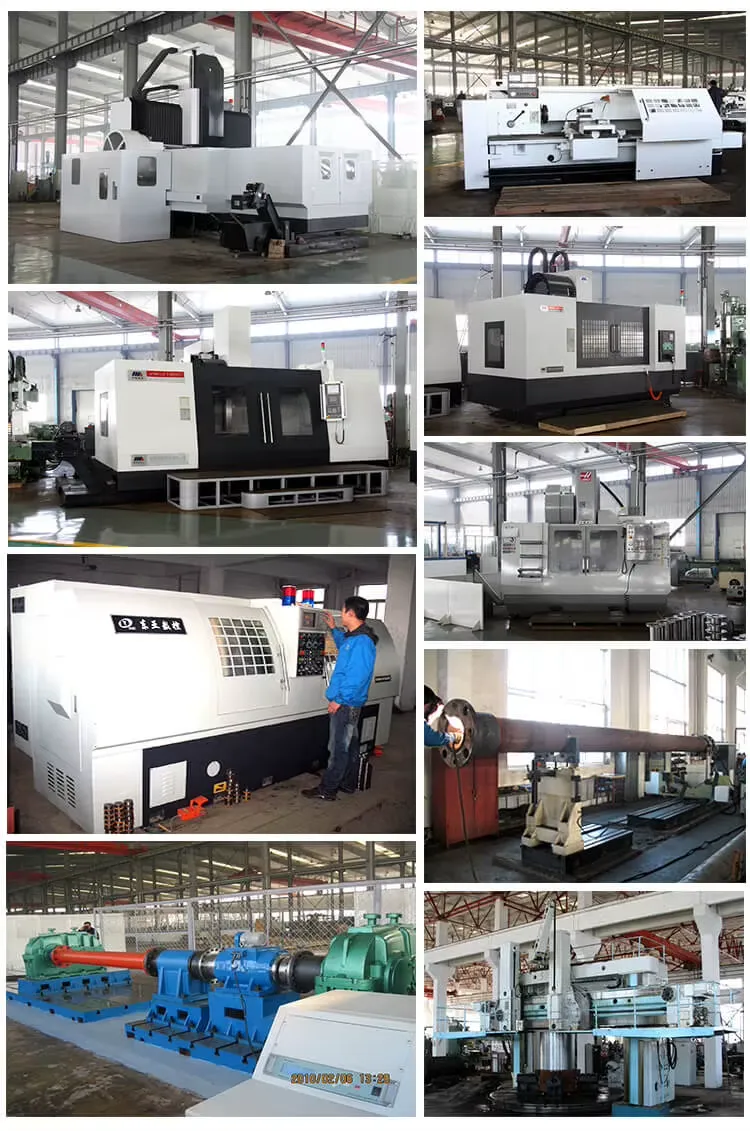

Raydafon universal coupling manufacturing workshop Ningbo China

07Nasıl Sipariş Verilir: Adedi, Teslim Süresi, Paketleme ve Nakliye

Adedi

Standart ölçüler için 1 adet. 50 adetten başlayan toplu fiyatlandırma.

Kurşun zamanı

Onay alındıktan ve yatırıldıktan sonra 15–30 gün.

Ambalaj

Tahta sandık, VCI pas önleyici film, kurutucu, büyük boyutlar için özel palet.

Nakliye

Deniz, hava veya ekspres. EXW/FOB/CIF/DDP koşulları mevcuttur.

Belgeler

CI, PL, CO, Form A/E, malzeme sertifikası, boyut raporu.

Ödeme

Tekrar alıcılar için görüşte T/T, L/C ve diğer şartlar tartışılabilir.

SWC-WH universal coupling inspection and assembly line

08SWC-WH Üniversal Kaplin Alıcısı SSS

SWC-WH kaplininde "esnek kaynak tipi yok" ne anlama geliyor?

Bu, kaplinin tork yolunda elastik veya esnek bir elemana sahip olmadığı ve boyunduruğun cıvatalama yerine kaynakla birleştirildiği anlamına gelir. Bu, titreşim nedeniyle cıvatalı bağlantı gevşemesini ortadan kaldırır ve yapısal sağlamlığı artırır. Esnek bir elemanın gerekli olmadığı yüksek torklu, yüksek şoklu sürücüler için doğru seçimdir.

SWC-WH serisinin tork ve delik aralığı nedir?

Dönme çapı 100–550 mm, nominal tork 1,25–710 kN·m, yorulma torku 0,63–355 kN·m, standart delik D1 57–426 mm. Özel delikler ve kademeli miller mevcuttur.

Hangi malzeme ve rulmanlar kullanılıyor?

Boyunduruklar ve flanşlar ısıl işleme tabi tutulmuş 35CrMo alaşımlı çeliktir. Çapraz muylu, sürekli endüstriyel çalışma koşullarında sürtünmeyi azaltmak ve servis ömrünü uzatmak için hassas iğneli rulmanlar üzerinde çalışır.

Maksimum hizasızlık açısı nedir?

Boyuta bağlı olarak 15° ila 25° açısal sapma. SWC-WH eksenel yer değiştirmeyi telafi etmez; eksenel hareket mevcutsa onu kayan bir spline veya teleskopik şaftla eşleştirin.

OEM veya özel SWC-WH kaplinler sunuyor musunuz?

Evet. Delik, kama yuvası, flanş modeli, uzunluk, denge derecesi, yüzey işlemi ve isim plakasını özelleştiriyoruz. Bir PDF, DWG, DXF veya STEP çizimi gönderin, 24 saat içinde teklif verelim.

Adedi, teslim süresi ve garanti nedir?

Standart boyutlar için MOQ 1 adet. Teslimat süresi boyuta ve özelleştirmeye bağlı olarak 15-30 gün arasındadır. Üretim hatalarına karşı 12 aylık sınırlı garanti.

Tahrik milim için doğru SWC-WH boyutunu nasıl seçerim?

Nominal tork, tepe torku, hız, şaft çapları, yanlış hizalama açısı ve görev döngüsünü sağlayın. Mühendislerimiz doğru hizmet faktörüne sahip boyutu önerecektir. Ayrıca tamamını inceleyebilirsinizevrensel kaplin seçim kılavuzubizimle iletişime geçmeden önce.

Toplu sipariş vermeden önce numune alabilir miyim?

Evet. Standart ölçüler için numune siparişleri kabul edilmektedir. Numune maliyeti ve navlun ayrı olarak fiyatlandırılır ve ilk toplu siparişe yansıtılabilir.
